วงจรไฟฟ้าที่ทำการคำนวณทางคณิตศาสตร์ เช่น ลอการิทึมและแอนติลอการิทึม (เลขชี้กำลัง) พร้อมกับการขยายสัญญาณ เรียกว่าวงจรขยายสัญญาณลอการิทึมและวงจรขยายสัญญาณแอนติลอการิทึมตามลำดับ

บทนี้จะกล่าวถึงวงจรขยายสัญญาณแบบลอการิทึมและวงจรขยายสัญญาณแบบแอนติลอการิทึมโดยละเอียด โปรดทราบว่าวงจรขยายสัญญาณเหล่านี้จัดอยู่ในกลุ่มการใช้งานแบบไม่เชิงเส้น

เครื่องขยายสัญญาณลอการิทึม

วงจรขยายสัญญาณลอการิทึมหรือวงจรขยายสัญญาณลอการิทึมคือวงจรอิเล็กทรอนิกส์ที่สร้างสัญญาณเอาต์พุตซึ่งแปรผันตรงกับลอการิทึมของสัญญาณอินพุตที่ป้อนเข้ามา ส่วนนี้จะกล่าวถึงวงจรขยายสัญญาณลอการิทึมที่ใช้ตัวขยายสัญญาณปฏิบัติการ (op-amp) โดยละเอียด

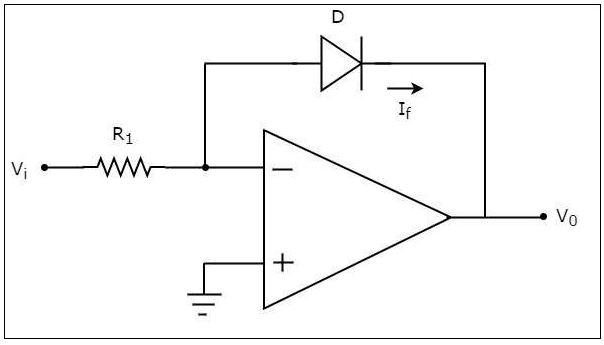

วงจรขยายสัญญาณลอการิทึมแบบใช้ตัวขยายสัญญาณปฏิบัติการ (op-amp) จะสร้างแรงดันไฟฟ้าที่เอาต์พุต ซึ่งเป็นสัดส่วนกับลอการิทึมของแรงดันไฟฟ้าที่ป้อนเข้าตัวต้านทานที่เชื่อมต่อกับขั้วกลับเฟสแผนภาพวงจรของวงจรขยายสัญญาณลอการิทึมแบบใช้ตัวขยายสัญญาณปฏิบัติการแสดงอยู่ในรูปต่อไปนี้ −

ในวงจรข้างต้น ขั้วอินพุตแบบไม่กลับเฟสของโอเปอเรชันแอมพลิฟายเออร์ต่อลงกราวด์ นั่นหมายความว่าไม่มีแรงดันไฟฟ้าป้อนเข้าที่ขั้วอินพุตแบบไม่กลับเฟสของโอเปอเรชันแอมพลิฟายเออร์

ตามหลักการลัดวงจรเสมือน แรงดันไฟฟ้าที่ขั้วอินพุตแบบกลับเฟสของออปแอมป์จะเท่ากับแรงดันไฟฟ้าที่ขั้วอินพุตแบบไม่กลับเฟส ดังนั้น แรงดันไฟฟ้าที่ขั้วอินพุตแบบกลับเฟสจึงเท่ากับศูนย์โวลต์

สมการโหนดที่จุดต่ออินพุตกลับเฟสคือ −

ต่อไปนี้คือสมการสำหรับกระแสไฟฟ้าที่ไหลผ่านไดโอด เมื่ออยู่ในสภาวะไบแอสตรง −

ที่ไหน,

• I_s คือกระแสอิ่มตัวของไดโอด
• V_f คือค่าแรงดันตกคร่อมไดโอดเมื่ออยู่ในสภาวะไบแอสตรง
• V_T คือแรงดันเทียบเท่าความร้อนของไดโอด

สม การ KVL รอบวงจรป้อนกลับของออปแอมป์จะเป็น −

แทนค่าของ V_f ในสมการที่ 2 เราจะได้ −

สังเกตว่าพจน์ด้านซ้ายของสมการที่ 1 และสมการที่ 3 เหมือนกัน ดังนั้น ให้เทียบพจน์ด้านขวาของสมการทั้งสองดังแสดงด้านล่าง −

เมื่อใช้ลอการิทึมธรรมชาติกับทั้งสองข้าง เราจะได้ −

โปรดสังเกตว่าในสมการข้างต้น พารามิเตอร์ n, V_T และ I_s เป็นค่าคงที่ ดังนั้น แรงดันเอาต์พุต V₀ จะเป็นสัดส่วนกับลอการิทึมธรรมชาติของแรงดันอินพุต V_i สำหรับค่าความต้านทาน R₁ ที่คงที่

‍

ดังนั้น วงจรขยายสัญญาณลอการิทึมแบบใช้โอปแอมป์ที่กล่าวถึงข้างต้นจะสร้างเอาต์พุตที่เป็นสัดส่วนกับลอการิทึมธรรมชาติของแรงดันอินพุต V_T เมื่อ R₁I_s=1_V

‍

โปรดสังเกตว่าแรงดันเอาต์พุต V₀ มีเครื่องหมายลบ ซึ่งแสดงว่ามีความแตกต่างของเฟส 180⁰ องศา ระหว่างอินพุตและเอาต์พุต

แอมพลิฟายเออร์แอนตี้ลอการิทึม

วงจร ขยายสัญญาณแอนติลอการิทึมหรือ วงจรขยายสัญญาณแอนติล็อกคือวงจรอิเล็กทรอนิกส์ที่สร้างเอาต์พุตซึ่งเป็นสัดส่วนกับค่าแอนติลอการิทึมของสัญญาณอินพุตที่ป้อนเข้ามา ส่วนนี้จะกล่าวถึงวงจรขยายสัญญาณแอนติลอการิทึมที่ใช้ตัวขยายสัญญาณปฏิบัติการ (op-amp) โดยละเอียด

วงจรขยายสัญญาณแบบแอนติลอการิทึมที่ใช้ตัวขยายสัญญาณปฏิบัติการ (op-amp) จะสร้างแรงดันไฟฟ้าที่เอาต์พุต ซึ่งเป็นสัดส่วนกับค่าแอนติลอการิทึมของแรงดันไฟฟ้าที่ป้อนเข้าไดโอดที่เชื่อมต่อกับขั้วกลับเฟสของวงจร

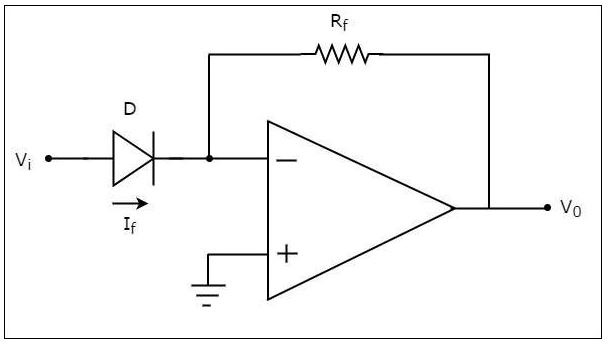

แผนผัง วงจร ของตัวขยายสัญญาณแบบแอนติลอการิทึมที่ใช้ตัวขยายสัญญาณปฏิบัติการ (op-amp) แสดงอยู่ในรูปต่อไปนี้ −

แสดงด้านบน ขั้วอินพุตแบบไม่กลับเฟสของโอเปอเรชันแอมพลิฟายเออร์ต่อลงกราวด์ ซึ่งหมายความว่าไม่มีแรงดันไฟฟ้าป้อนเข้าที่ขั้วอินพุตแบบไม่กลับเฟส

ตาม หลักการลัดวงจรเสมือน แรงดันไฟฟ้าที่ขั้วอินพุตแบบกลับเฟสของโอเปอเรชันแอมพลิฟายเออร์จะเท่ากับแรงดันไฟฟ้าที่ขั้วอินพุตแบบไม่กลับเฟส ดังนั้น แรงดันไฟฟ้าที่ขั้วอินพุตแบบกลับเฟสจึงเท่ากับศูนย์โวลต์

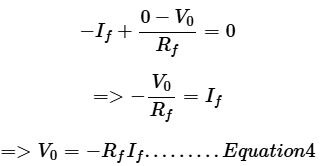

สม การโหนด ที่จุดต่ออินพุตกลับเฟสคือ −

‍

เรารู้ว่าสมการสำหรับกระแสที่ไหลผ่านไดโอด เมื่ออยู่ในสภาวะไบแอสตรง จะเป็นดังนี้ −

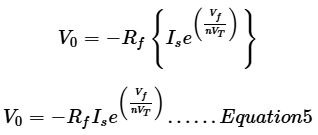

แทนค่า I_f ลงในสมการที่ 4 เราจะได้

‍

สมการ KVL ที่ด้านอินพุตของขั้วกลับเฟสของออปแอมป์จะเป็นดังนี้

เมื่อแทนค่าของ ในสมการที่ 5 เราจะได้ −

โปรดทราบว่า ในสมการข้างต้น พารามิเตอร์ n, V_T และ I_s เป็นค่าคงที่ ดังนั้น แรงดันเอาต์พุต V₀ จะเป็นสัดส่วนกับค่าผกผันลอการิทึมธรรมชาติ (เลขชี้กำลัง) ของแรงดันอินพุต V_i สำหรับค่าความต้านทานป้อนกลับ R_f ที่คงที่

ดังนั้น วงจรขยายสัญญาณแบบผกผันลอการิทึมที่ใช้โอเปอเรชันแอมพลิฟายเออร์ที่กล่าวถึงข้างต้น จะสร้างเอาต์พุตที่เป็นสัดส่วนกับค่าผกผันลอการิทึมธรรมชาติ (เลขชี้กำลัง) ของแรงดันอินพุต V_i

เมื่อ R_fI_s=1V สังเกตว่าแรงดันเอาต์พุต V₀ มีเครื่องหมายลบ ซึ่งแสดงว่ามีเฟสต่างกัน 180 องศา ระหว่างอินพุตและเอาต์พุต
