ทำความเข้าใจเกี่ยวกับมาตรฐานความปลอดภัยของเครื่องมือไฟฟ้า อุปกรณ์ทดสอบและวัดผล

คณะกรรมการไฟฟ้าสากล ( IEC )  พัฒนาและเผยแพร่  มาตรฐานสากลสำหรับ  เทคโนโลยีทางไฟฟ้ารวมถึง มาตรฐาน  สำหรับ อุปกรณ์ที่ใช้ในการ  ระบุ  ทดสอบ และวัดวงจรไฟฟ้าที่มีกระแสไฟไหลอยู่

วิธีการจำแนกประเภทนี้ ซึ่งรู้จักกันในชื่อหมวดหมู่การวัด จะตรวจสอบ  พลังงาน  ต่อ  เนื่องที่มี  ศักยภาพทั้งหมดที่มีอยู่ ณ  จุด  ใด  ๆภายใน   วงจร รวม  ถึง  ศักยภาพของแรงดันไฟฟ้าชั่วขณะที่สามารถทำให้แรงดันไฟฟ้าพุ่งสูงเกินระดับปกติได้ แรงดันไฟฟ้าชั่วขณะอาจเกิดจาก  ฟ้าผ่า การอาร์ค หรือปรากฏการณ์ทางไฟฟ้าตามธรรมชาติอื่น ๆ ซึ่งอาจเป็นอันตรายอย่างมากต่อบุคลากรที่ทำงานกับหรือรอบ ๆ อุปกรณ์ไฟฟ้า ตั้งแต่การซ่อม เครื่องถ่ายเอกสาร ไปจนถึง การ ตรวจสอบโครงสร้างพื้นฐานด้านสาธารณูปโภคไฟฟ้า

หมวดหมู่การวัดแบ่งออกเป็นสี่ส่วน ซึ่งแต่ละส่วนเรียกว่า ระดับหมวดหมู่ (CAT) ได้แก่  CAT I, CAT II, ​​CAT III และ CAT IV การทำความเข้าใจความหมายของแต่ละหมวดหมู่มีความสำคัญอย่างยิ่งต่อการเลือกอุปกรณ์ที่เหมาะสม สำหรับงาน เพื่อหลีกเลี่ยง  ความ เสี่ยงที่ไม่จำเป็น  กล่าว โดยสรุป ระบบการจัดระดับจะช่วยให้ผู้ที่ทำงานกับอุปกรณ์ไฟฟ้าทราบถึง  เครื่องมือที่เหมาะสมสำหรับ  งานไม่ว่าจะเป็นมัลติมิเตอร์พื้นฐานจะเพียงพอหรือไม่ไปจนถึง  การเลือกอุปกรณ์ที่เหมาะสมสำหรับการตรวจสอบโครงสร้างพื้นฐานด้านสาธารณูปโภค  ใน  อุตสาหกรรม

ทำความเข้าใจเกี่ยวกับพิกัดแรงดันไฟฟ้า

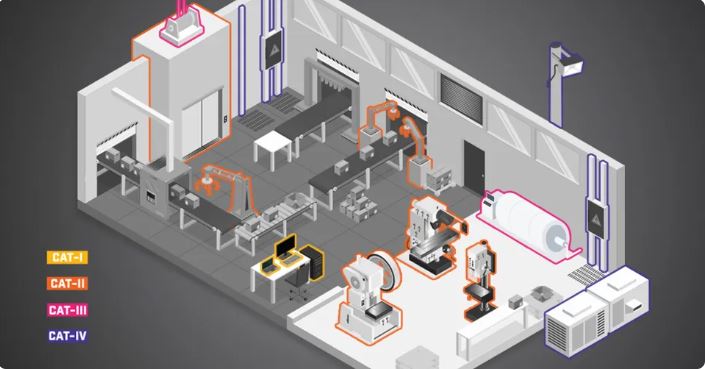

ในระบบการจัดอันดับ CAT ตัวเลขโรมัน (เช่น I ถึง IV) หมายถึง  ตำแหน่งของวงจรที่สัมพันธ์กับแหล่งจ่ายไฟซึ่งกำหนดในแง่ของอันตรายจากแรงดันไฟฟ้าชั่วขณะโดยรวม

• CAT Iอธิบายถึงวงจรทุติยภูมิที่ไม่ได้ออกแบบมาเพื่อเชื่อมต่อกับ  แหล่งจ่าย ไฟ  หลัก เช่น อุปกรณ์อิเล็กทรอนิกส์รวม  ถึง  คอมพิวเตอร์แล็ปท็อป  ทั่วไปและวงจรที่ใช้พลังงานจากแหล่งจ่ายไฟแรงดันต่ำที่มีการควบคุม
• CAT II  หมายถึง  ระบบจำหน่ายไฟฟ้าในระดับท้องถิ่น เช่น  ปลั๊กไฟ  หลักมาตรฐานและอุปกรณ์ไฟฟ้าที่เสียบปลั๊กซึ่ง   รวมถึงเครื่องใช้ไฟฟ้าในครัวเรือนเช่น เครื่องซักผ้าและ  เครื่องมือไฟฟ้าแบบพกพา  ที่เสียบปลั๊ก ได้
• CAT III หมายถึง  ระบบไฟฟ้าของอาคาร  ซึ่งรวมถึง  เบรกเกอร์วงจร สายไฟ สวิตช์  และ  อุปกรณ์อุตสาหกรรม

• CAT IV  เกี่ยวข้องกับ แหล่ง กำเนิดพลังงานไฟฟ้าแรงดันต่ำ ซึ่งโดยพื้นฐานแล้วคือโครงสร้างพื้นฐานของระบบส่งไฟฟ้า เช่น ห้องเก็บอุปกรณ์ใต้ดินหรือ สายส่งไฟฟ้ากลางแจ้ง

อย่างไรก็ตาม การกำหนดประเภทแรงดันไฟฟ้าที่เหมาะสมเป็นเพียงครึ่งหนึ่งของเรื่องราวทั้งหมด  การจับคู่  แรงดันไฟฟ้า ที่คาดการณ์ ไว้กับอุปกรณ์ทดสอบและวัดผลเพียงอย่างเดียวจะไม่ให้ความมั่นใจด้านความปลอดภัยที่เพียงพอ  อุปกรณ์ไฟฟ้าที่ชำรุดอาจ  ประสบกับแรงดันไฟฟ้าแบบพัลส์  หรือ  แรงดันไฟฟ้าชั่วขณะในระดับที่สูงกว่าพิกัดของเครื่องมือไฟฟ้าหลายเท่า ตัวอย่างเช่น สายไฟอาจมีแรงดันไฟฟ้าปกติที่ 120 หรือ 240 โวลต์ แต่ฟ้าผ่าอาจสร้างแรงดันไฟฟ้าชั่วขณะ อาจสูงถึงหลายพันโวลต์ ซึ่งอาจทำให้เกิดไฟฟ้าลัดวงจรและประกายไฟที่  อาจ  ทำให้บุคลากรที่ทดสอบ  โครงสร้าง  พื้นฐานด้านพลังงาน ด้วยอุปกรณ์ที่ไม่เหมาะสมได้ รับบาดเจ็บสาหัส ได้

โดยสรุปแล้ว อุปกรณ์นั้นไม่เพียงแต่ต้องมีระดับ CAT ที่เหมาะสมกับการใช้งานเท่านั้น แต่ยังต้องมีระดับแรงดันไฟฟ้าที่สูงกว่าแรงดันไฟฟ้าสูงสุดของสภาพแวดล้อมนั้นๆ เพื่อทนต่อ  แรงดัน ไฟฟ้ากระชาก  ที่อาจเป็นอันตรายได้

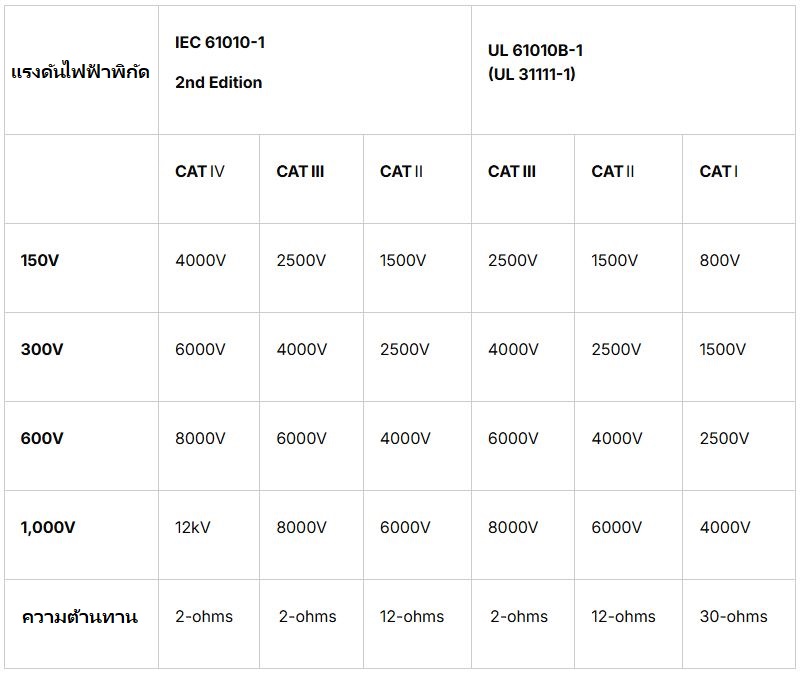

โชคดีที่ IEC  ได้จัดทำ แผนภูมิ  อ้างอิงฉบับย่อ  เพื่อช่วยในการพิจารณาว่าเครื่องมือไฟฟ้าชนิดใดเหมาะสมกับงานที่ต้องการหรือไม่

เลือกใช้เครื่องมือไฟฟ้าที่เหมาะสมกับงาน

หาก  ข้อกำหนด  เฉพาะ  ระบุว่า เครื่องมือ  ต้องมี พิกัด CAT II I 600V  และ CAT II 1000 V แสดงว่า โมดูลนั้นสามารถทนต่อแรงดันอิมพัลส์หรือแรงดันชั่วขณะได้สูงสุดถึง  6000 V  ข้อกำหนดประเภท  นี้จะแจ้งให้ผู้ใช้ทราบเพิ่มเติมด้วยว่าอุปกรณ์นั้นต้องไม่  ใช้กับ  วงจร  CAT II I  หลัก ที่มีโอกาสที่แรงดันไฟฟ้าจะสูงเกิน6000 V ในทางกลับกันเครื่องมือหรืออุปกรณ์ที่มีพิกัดในลักษณะนี้ไม่ควรใช้กับวงจร CAT IV  ไม่ ว่าในกรณีใดๆแม้ว่า  สถานการณ์ เฉพาะนั้น  จะไม่ต้องการแรงดันไฟฟ้ามากกว่า 6000 V  ก็ตาม

โดยสรุปแล้ว จุดประสงค์ของระบบการจัดอันดับ CAT คือการจัดหาวิธีการที่รวดเร็วและเข้าใจง่ายสำหรับ  การเลือก  เครื่องมือที่เหมาะสมกับงาน  เพื่อให้ทราบว่าเครื่องมือที่กำหนดนั้นได้รับการออกแบบมาสำหรับการใช้งาน/สถานการณ์เฉพาะหรือไม่ การตรวจสอบอย่างรวดเร็ว  จะเพิ่มระดับความปลอดภัยอีกระดับหนึ่งช่วย  ป้องกัน  การบาดเจ็บร้ายแรงหรือแม้กระทั่งเสียชีวิตที่อาจเกิดจาก  ไฟฟ้าช็อต ไฟไหม้หรือ การระเบิด
