จุ่มเมตร: กริดดิปออสซิลเลเตอร์ GDO

บทความนี้จะอธิบายเกี่ยวกับมิเตอร์แบบจุ่มหรือกริดดิปออสซิลเลเตอร์ (GDO) ซึ่งเป็นเครื่องมือทดสอบอิเล็กทรอนิกส์ที่ใช้วัดความถี่เรโซแนนซ์ของวงจร

จุ่มเมตร: กริดดิปออสซิลเลเตอร์ GDO

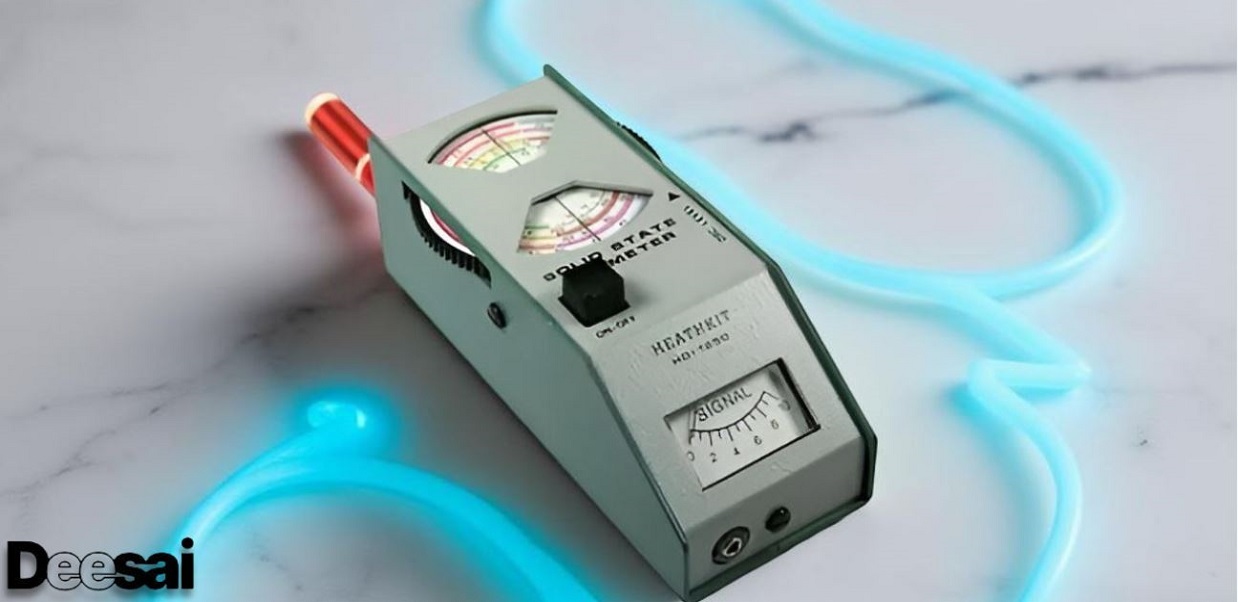

มิเตอร์วัดแบบจุ่มที่มักเรียกกันว่ากริดดิปออสซิลเลเตอร์หรือ GDO เป็นเครื่องมือทดสอบที่เรียบง่ายแต่มีประสิทธิภาพที่สามารถให้ข้อบ่งชี้พารามิเตอร์ RF ต่างๆ ของวงจรและส่วนประกอบต่างๆ ได้

ชื่อกริดดิปออสซิลเลเตอร์มาจากสมัยที่เครื่องมือทดสอบเหล่านี้ใช้หลอดสุญญากาศหรือวาล์วเทอร์มิโอนิก แต่ในปัจจุบัน เนื่องจากเซมิคอนดักเตอร์เป็นองค์ประกอบแอ็กทีฟที่ใช้กันอย่างแพร่หลายที่สุด ชื่อจึงได้แก่ เกต-ดิป-มิเตอร์ ดิปมิเตอร์ หรือเรียกสั้นๆ ว่า ดิปเปอร์

ดิปมิเตอร์หรือกริดดิปออสซิลเลเตอร์สามารถวัดวงจรทดสอบได้โดยไม่ต้องวัดโดยตรง เพียงแค่วางขดลวดดิปมิเตอร์ไว้ใกล้กับอุปกรณ์เป้าหมาย ด้วยความสะดวกสบาย จึงถูกนำมาใช้อย่างแพร่หลายในการสร้าง ซ่อมแซม และปรับแต่งวิทยุ โทรทัศน์ และอุปกรณ์ RF อื่นๆ

ดิปมิเตอร์คืออะไร

ดิปมิเตอร์หรือดิปออสซิลเลเตอร์ คือเครื่องมือที่มีออสซิลเลเตอร์ซึ่งสามารถปรับจูนได้ในช่วงความถี่ที่กว้าง โดยทั่วไปจะมีช่วงความถี่หลายช่วงให้เลือกใช้โดยใช้คอยล์แบบเสียบปลั๊กภายนอก

การทำงานของมิเตอร์วัดแบบจุ่มหรือออสซิลเลเตอร์แบบจุ่มกริดขึ้นอยู่กับข้อเท็จจริงที่ว่าเมื่อวางแท็งก์หรือวงจรที่ปรับแต่งของออสซิลเลเตอร์ไว้ใกล้กับวงจรเรโซแนนซ์อื่น กระแสของออสซิลเลเตอร์จะลดลงเมื่อปรับให้เข้ากับความถี่เรโซแนนซ์ของวงจรภายนอก

จุดศูนย์กลางของดิปแสดงความถี่เรโซแนนซ์จริงของวงจรที่มิเตอร์ดิปหรือออสซิลเลเตอร์ดิปกริดเชื่อมต่ออยู่

การวางดิปออสซิลเลเตอร์ไว้ใกล้กับวงจรที่ปรับจูนแล้วในลักษณะนี้ ทำให้สามารถตรวจสอบความถี่เรโซแนนซ์ของวงจรที่ปรับจูนแล้วได้เกือบทุกวงจร ไม่ว่าจะอยู่บนแผงวงจรหรือเป็นส่วนหนึ่งของสายอากาศก็ตาม ดังนั้น ดิปมิเตอร์หรือดิปออสซิลเลเตอร์แบบกริดจึงเป็นออสซิลเลเตอร์ความถี่แปรผันที่ผ่านการสอบเทียบแล้วรูปแบบหนึ่ง ซึ่งสามารถตรวจสอบกระแสออสซิลเลเตอร์ได้

นอกจากจะทำหน้าที่เป็นออสซิลเลเตอร์แล้ว ดิปมิเตอร์ส่วนใหญ่ยังสามารถปิดออสซิลเลเตอร์ได้ เพื่อให้สามารถใช้เป็นเครื่องวัดคลื่นดูดกลืนได้ ในโหมดนี้ ดิปมิเตอร์สามารถใช้รับสัญญาณแรงๆ เช่น สนาม RF ใกล้เครื่องส่งสัญญาณหรือฟีดเดอร์ที่ส่งกำลัง RF ในรูปแบบนี้ ดิปมิเตอร์มีประโยชน์อย่างมากในการตรวจสอบย่านความถี่ของการส่งสัญญาณ

จะเห็นได้ว่าเครื่องวัดแบบจุ่มสามารถใช้งานได้หลากหลายวิธี เพียงแค่ใช้ความคิดสร้างสรรค์เล็กๆ น้อยๆ ก็สามารถทำการวัดได้หลากหลายรูปแบบ ซึ่งมีประโยชน์มากในการตั้งค่าและทดลองใช้เครื่องวัดแบบลอยตัว

การทำงานของวงจรออสซิลเลเตอร์แบบดิปกริด / มิเตอร์แบบดิป

เมื่อขดลวดของออสซิลเลเตอร์แบบจุ่มกริดหรือมิเตอร์แบบจุ่มถูกวางไว้ใกล้กับวงจรเรโซแนนซ์ที่กำลังทดสอบ พลังงานบางส่วนจากขดลวดออสซิลเลเตอร์มิเตอร์แบบจุ่มจะถูกถ่ายโอนไปยังพลังงานของวงจรเรโซแนนซ์

การเชื่อมโยงระหว่างวงจรทั้งสองจะถึงค่าสูงสุดเมื่อความถี่ของออสซิลเลเตอร์มิเตอร์จุ่มเท่ากับความถี่ของวงจรเรโซแนนซ์ที่อยู่ระหว่างการทดสอบ

พลังงานที่เชื่อมต่อกันนี้มาจากออสซิลเลเตอร์แบบดิปของกริด/มิเตอร์แบบดิป ซึ่งทำให้แอมพลิจูดของการแกว่งลดลง เมื่อมิเตอร์ที่ติดตั้งอยู่ในวงจร GDO ตรวจสอบกระแสที่ดึงออกมา ซึ่งค่านี้จะแปรผันตามระดับการแกว่ง จะเห็นได้ว่ากระแสลดลงในสถานการณ์เช่นนี้

ด้วยวิธีนี้ ความถี่เรโซแนนซ์ของวงจรที่ทดสอบจะสอดคล้องกับความถี่ของจุดต่ำสุดของดิป ความถี่นี้สามารถอ่านได้โดยตรงจากสเกลบนกริดดิปออสซิลเลเตอร์หรือดิปมิเตอร์

ข้อดีของการวัดรูปแบบนี้ก็คือไม่จำเป็นต้องจ่ายไฟให้กับส่วนประกอบต่างๆ และไม่จำเป็นต้องถอดออกจากวงจรเพื่อทดสอบ

ข้อดีและข้อเสียของมิเตอร์จุ่ม

ดิปมิเตอร์หรือกริดดิปออสซิลเลเตอร์เป็นอุปกรณ์ทดสอบที่ค่อนข้างเรียบง่าย ซึ่งมีทั้งข้อดีและข้อเสีย

โดยพื้นฐานแล้ว ดิปมิเตอร์หรือ GDO เป็นเครื่องมือที่เรียบง่ายมาก แต่เป็นเครื่องมือที่สามารถให้ข้อมูลเชิงลึกเกี่ยวกับประสิทธิภาพการทำงานของวงจรและองค์ประกอบความถี่วิทยุได้ในระดับหนึ่ง

เครื่องวัดแบบจุ่มนั้นไม่แม่นยำนัก แต่สามารถใช้เพื่อให้ข้อบ่งชี้กว้างๆ เกี่ยวกับพารามิเตอร์และประสิทธิภาพได้

ข้อดีของ Grid Dip Oscillator / Dip Meter

  • ความเรียบง่าย:  ดังนั้นวงจร GDO จึงเรียบง่ายและมีต้นทุนค่อนข้างต่ำ
  • ความอเนกประสงค์:  เครื่องวัดแบบจุ่มเป็นเครื่องมืออเนกประสงค์ที่สามารถใช้งานได้หลากหลายเพื่อทำการวัดค่าต่างๆ
  • ต้นทุนต่ำ:  เครื่องวัดแบบจุ่ม/ออสซิลเลเตอร์แบบจุ่มกริดมีต้นทุนต่ำกว่าเครื่องมือ RF อื่นๆ มาก จึงอยู่ในระดับที่นักวิทยุสมัครเล่นและผู้ที่ชื่นชอบหลายคนสามารถเอื้อมถึงทางการเงินได้
  • ไม่จำเป็นต้องเชื่อมต่อโดยตรง:  มิเตอร์แบบจุ่มต้องการเพียงวางขดลวดไว้ใกล้กับคอลหรือวงจรปรับจูนที่กำลังทดสอบ ไม่จำเป็นต้องเชื่อมต่อโดยตรง ทำให้ใช้งานได้สะดวกมาก

ข้อเสียของ Grid Dip Oscillator / Dip Meter

  • ความไม่แม่นยำ:  ความเรียบง่าย - ดังนั้น มิเตอร์วัดแบบจุ่ม / GDO จึงไม่แม่นยำมาก
  • ออสซิลเลเตอร์แบบฟรีรันนิ่ง:  ออสซิลเลเตอร์แบบดิปกริดหรือดิปมิเตอร์ใช้ออสซิลเลเตอร์แบบฟรีรันนิ่ง ดังนั้นจึงขึ้นอยู่กับความคลาดเคลื่อนของวงจรประเภทนี้ ออสซิลเลเตอร์ชนิดนี้ไม่สามารถให้ความแม่นยำแบบดิจิทัลได้เทียบเท่ากับอุปกรณ์วิทยุหลายๆ ชนิดในปัจจุบัน
  • การเชื่อมต่อ:  การเชื่อมต่อวงจรปรับแต่งของออสซิลเลเตอร์ภายใน GDO เข้ากับวงจรภายนอกหมายความว่าวงจรออสซิลเลเตอร์จะถูก "ดึง" โดยวงจรภายนอก และสิ่งนี้ทำให้เกิดความไม่แม่นยำมากยิ่งขึ้น

เมื่อใช้ด้วยความระมัดระวังและเข้าใจข้อจำกัดเป็นอย่างดี มิเตอร์วัดแบบดิปหรือกริดดิปออสซิลเลเตอร์ (GDO) เป็นเครื่องมือที่มีประโยชน์อย่างยิ่ง สามารถแสดงค่าพารามิเตอร์ต่างๆ ได้อย่างรวดเร็วและแม่นยำ ซึ่งมักจะเพียงพอสำหรับการใช้งานที่หลากหลาย
