Samsung Electro-Mechanics ได้ประกาศเปิดตัวตัวเก็บประจุเซรามิกแบบหลายชั้น High Q C0G ขนาด 008004 นิ้ว รุ่นต่างๆ ครบชุด โดยมีกำหนดเริ่มการผลิตจำนวนมากในเดือนตุลาคม 2026

ตัวเก็บประจุ MLCCขนาดกะทัดรัดพิเศษที่มีค่า Q สูง จาก Samsungเหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของโมดูล RF front-end คลื่นมิลลิเมตร ซึ่งความสมบูรณ์ของสัญญาณในย่านความถี่สูงและการเพิ่มประสิทธิภาพพื้นที่บนแผงวงจรเป็นข้อจำกัดในการออกแบบที่สำคัญ

คุณสมบัติและประโยชน์ที่สำคัญ

• ขนาดเล็กจิ๋วเป็นพิเศษ:  ขนาด 008004 มีขนาดเพียง 0.25 × 0.125 มม. ลดพื้นที่ติดตั้งลงประมาณ 50% เมื่อเทียบกับรูปแบบ 01005 นิ้วแบบดั้งเดิม ช่วยประหยัดพื้นที่บนแผงวงจรพิมพ์ (PCB) ในโมดูล RF ที่มีความหนาแน่นสูง
• ประสิทธิภาพ Q สูง:  ค่าคุณภาพที่เหมาะสมช่วยลดการสูญเสียสัญญาณในวงจรความถี่สูงกว่า 5 GHz ซึ่งช่วยเพิ่มประสิทธิภาพการเชื่อมต่อในย่านความถี่ mmWave โดยตรง
• ลดองค์ประกอบปรสิต:  ขนาดทางกายภาพที่เล็กลงโดยธรรมชาติจะลดค่าความเหนี่ยวนำและความต้านทานปรสิต ซึ่งเป็นสิ่งสำคัญในการรักษาประสิทธิภาพของวงจรที่ความถี่ซึ่งแม้แต่ความแตกต่างในระดับต่ำกว่านาโนเฮนรีก็มีความสำคัญ
• ช่วงค่าความจุที่กว้าง:  มีให้เลือกตั้งแต่ 0.2 pF ถึง 10 pF ครอบคลุมการใช้งานในวงจรจับคู่ วงจรเรโซแนนซ์ และการบล็อกกระแสตรง
• ตัวเลือกค่าความคลาดเคลื่อนที่แม่นยำ:  การจับคู่ที่แม่นยำด้วยค่าความคลาดเคลื่อนต่ำถึง ±0.05 pF และ ±0.1 pF ช่วยให้การปรับแต่งในตัวกรองและขั้นตอนการจับคู่ความต้านทานเป็นไปอย่างคาดการณ์ได้
• ค่าสัมประสิทธิ์อุณหภูมิ C0G/NP0:  ค่าความจุคงที่ตลอดช่วงอุณหภูมิการทำงานโดยแทบไม่มีการเปลี่ยนแปลง ซึ่งจำเป็นต่อการรักษาความถี่ศูนย์กลางของตัวกรองและความแม่นยำของวงจรจับคู่
• ความหนาสูงสุด:  0.138 มม. ช่วยให้สามารถใช้งานร่วมกับกระบวนการหยิบและวางที่มีความหนาแน่นสูงได้

การใช้งานทั่วไป

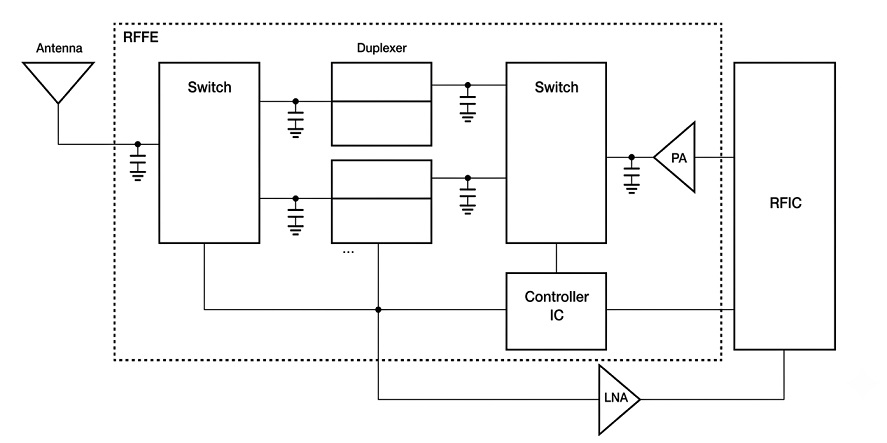

ตัวเก็บประจุ MLCC รุ่น 008004 High Q มีจุดประสงค์หลักเพื่อใช้ในโมดูล RF front-end ในโครงสร้างพื้นฐานด้านการสื่อสารและอุปกรณ์เคลื่อนที่ที่ทำงานในย่านความถี่คลื่นมิลลิเมตร

ฟังก์ชันเฉพาะของวงจรประกอบด้วย:

• วงจรจับคู่ความต้านทานในวงจรเอาต์พุตของเครื่องขยายกำลัง
• ตัวเก็บประจุบล็อกกระแสตรงในเส้นทางสัญญาณ RF
• องค์ประกอบเรโซแนนซ์และตัวเก็บประจุปรับจูนในตัวกรองแบบแบนด์พาส
• ตัวเก็บประจุแบบต่อพ่วงในวงจรป้อนเข้าของเครื่องขยายเสียงที่มีสัญญาณรบกวนต่ำ
• การลดสัญญาณรบกวนในโมดูลสวิตช์เสาอากาศ
• การบายพาสและการแยกสัญญาณความถี่สูงใกล้กับวงจรรวม RF

เนื่องจากเครือข่าย 5G ขยายตัวไปสู่ช่วงความถี่ 24–71 GHz และการวิจัย 6G ในช่วงแรกมุ่งเป้าไปที่ย่านความถี่ที่สูงขึ้นไปอีก โมดูล RFFE จึงต้องรองรับเสาอากาศ ตัวกรอง และเครื่องขยายกำลังเพิ่มเติมภายในขนาดที่เท่าเดิมหรือเล็กลง การเปลี่ยนจากตัวเก็บประจุขนาด 01005 เป็น 008004 ช่วยให้วิศวกรสามารถรักษาหรือเพิ่มลำดับของตัวกรองและความซับซ้อนของส่วนจับคู่ได้โดยไม่ต้องขยายขนาดโมดูล

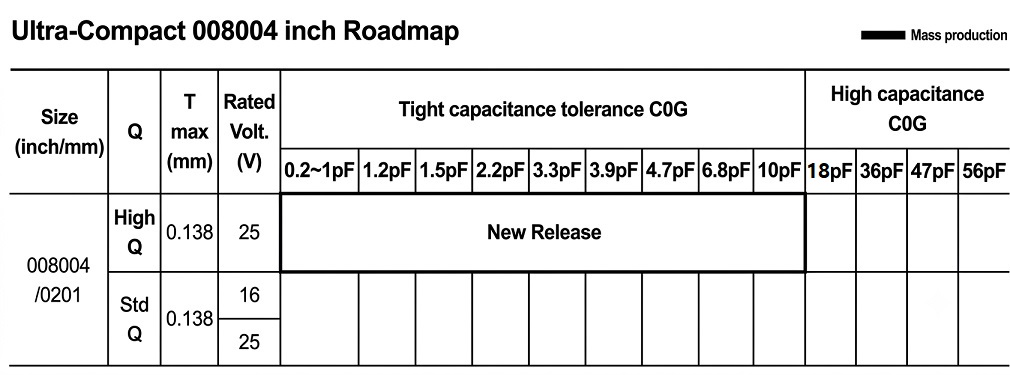

จุดเด่นทางเทคนิค

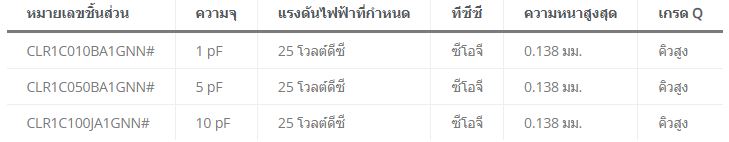

Samsung Electro-Mechanics นำเสนอ MLCC รุ่น 008004 High Q ในสองระดับค่า Q โดยรุ่น High Q ทำงานที่แรงดันใช้งาน 25 V ในขณะที่รุ่น Q มาตรฐานมีให้เลือกทั้ง 16 V และ 25 V ทำให้ผู้ออกแบบมีความยืดหยุ่นในการแลกเปลี่ยนค่าคุณภาพกับแรงดันใช้งานตามความต้องการของวงจร

สารไดอิเล็กทริก C0G ช่วยให้ค่าความจุคงที่อย่างแทบจะสมบูรณ์ในช่วงอุณหภูมิ -55 °C ถึง +125 °C ซึ่งเป็นคุณสมบัติที่สำคัญอย่างยิ่งสำหรับวงจร RF เนื่องจากแม้แต่การเปลี่ยนแปลงค่าความจุเพียงเล็กน้อยก็ส่งผลโดยตรงต่อการเลื่อนของแถบความถี่ผ่านของตัวกรองหรือการปรับจูนเครือข่ายการจับคู่ที่ไม่ถูกต้อง ความเสถียรทางอุณหภูมินี้ทำให้ C0G เป็นสารไดอิเล็กทริกที่ได้รับความนิยมสำหรับงานอนาล็อกและ RF ที่ต้องการความแม่นยำสูง แม้ว่าจะมีประสิทธิภาพเชิงปริมาตรต่ำกว่าเมื่อเทียบกับสูตร X7R หรือ Y5V ก็ตาม

หมายเหตุสำหรับการออกแบบสำหรับวิศวกร

• การวางและการบัดกรี:  แพ็คเกจ 008004 นั้นมีขนาดใหญ่เกินกว่ามาตรฐานการประกอบ SMT ทั่วไป ตรวจสอบให้แน่ใจว่าอุปกรณ์หยิบและวางของคุณรองรับการจัดการชิ้นส่วนที่มีขนาดเล็กกว่า 0.3 มม. และช่องเปิดของแผ่นแม่พิมพ์สำหรับวางบัดกรีนั้นเหมาะสมกับแผ่นรองขนาดเล็กดังกล่าว การยึดติดแน่นกับพื้นผิวและการสูญหายของชิ้นส่วนระหว่างการหลอมละลายเป็นโหมดความล้มเหลวที่พบบ่อยในชิ้นส่วนขนาดเล็กมาก
• ค่าพาราสิตและรูปแบบการจัดวาง:  ที่ความถี่ระดับมิลลิเมตร รูปทรงของแผ่นรอง ความกว้างของลายวงจร และตำแหน่งของรูเชื่อมต่อใกล้กับตัวเก็บประจุ อาจทำให้เกิดค่าความเหนี่ยวนำพาราสิตที่เทียบเท่ากับค่าความต้านทานเชิงเหนี่ยวนำของตัวอุปกรณ์เอง ควรใช้การจำลองทางแม่เหล็กไฟฟ้าเพื่อจำลองโครงสร้างทั้งหมด ไม่ใช่แค่ค่าตัวเก็บประจุในอุดมคติเท่านั้น
• ข้อแลกเปลี่ยนระหว่างค่าคุณภาพ (Quality Factor):  ค่า Q สูงหมายถึงค่าความต้านทานอนุกรมเทียบเท่า (Equivalent Series Resistance: ESR) ต่ำ แต่ ESR ยังช่วยลดการสั่นสะเทือนได้ดีในวงจรจับคู่บางประเภท ตรวจสอบว่าวงจรของคุณจะได้รับประโยชน์จากการเพิ่มค่า Q ให้สูงสุดหรือไม่ หรือว่าชิ้นส่วนที่มีค่า Q มาตรฐานก็เพียงพอต่อประสิทธิภาพและมีแหล่งจัดหาที่กว้างกว่า
• ความไวต่อแรงทางกล:  ตัวเก็บประจุเซรามิกมีความเปราะบาง ยิ่งขนาดแพ็คเกจเล็กเท่าไร ก็ยิ่งมีความเสี่ยงต่อการงอตัวของแผงวงจรระหว่างการประกอบ การทดสอบ และการใช้งานภาคสนามมากขึ้นเท่านั้น ตรวจสอบให้แน่ใจว่ามีการเติมวัสดุรองพื้นหรือเคลือบสารป้องกันอย่างเพียงพอ หากโมดูลจะต้องเผชิญกับแรงกระแทกทางกลหรือการเปลี่ยนแปลงอุณหภูมิ
• ความคลาดเคลื่อนที่เข้มงวดและต้นทุนสูง:  ความแม่นยำ ±0.05 pF ทำได้โดยการคัดกรองและจัดกลุ่ม ซึ่งทำให้ต้นทุนต่อหน่วยสูงขึ้น ประเมินว่าการออกแบบตัวกรองหรือวงจรจับคู่ของคุณต้องการความแม่นยำระดับนี้จริงหรือไม่ หรือว่าความคลาดเคลื่อนที่กว้างกว่าโดยใช้ตัวปรับแต่งจะให้ทางออกที่ประหยัดกว่า
