เป็นเวลานานที่ภาษาโปรแกรมคอมพิวเตอร์ เช่น FORTRAN, Pascal และ C ถูกนำมาใช้เพื่ออธิบายโปรแกรมคอมพิวเตอร์ โดยการทำงานของโค้ดจะดำเนินการตามลำดับ แต่ไม่มีภาษาใดที่ใช้สำหรับอธิบายวงจรดิจิทัลโดยเฉพาะ จึงเป็นจุดเริ่มต้นของภาษาอธิบายฮาร์ดแวร์ (Hardware Description Language: HDL) นอกจากนี้ HDL ยังได้รับความนิยมในการใช้งานเพื่อการตรวจสอบความถูกต้องอีกด้วย โดย HDL มีอยู่ 2 ประเภทหลัก ได้แก่

• Verilog HDL
• VHDL (Very High-Speed Integrated Circuit (VHSIC) Hardware Description Language)

หมายเหตุ: Verilog HDL และ VHDL ไม่ใช่ภาษาเดียวกัน โดย VHDL ถูกนำมาใช้งานก่อนที่ Verilog จะถือกำเนิดขึ้น

Verilog คืออะไร?

Verilog เป็นภาษาอธิบายฮาร์ดแวร์ที่ใช้สร้างวงจรดิจิทัลผ่านการเขียนโค้ด Verilog HDL นิยมใช้สำหรับการออกแบบ (RTL) และการตรวจสอบความถูกต้อง (การพัฒนา Testbench) สำหรับทั้ง Field Programmable Gate Arrays (FPGA) และวงจรรวมเฉพาะงาน (Application-Specific Integrated Circuits: ASIC)

Verilog มีระดับนามธรรม (Abstraction) หลัก 3 ระดับ ซึ่งหมายถึงมุมมองหรือวิธีการที่แตกต่างกันในการพิจารณาหรือวิเคราะห์การออกแบบ ได้แก่

• การจำลองวงจรในระดับเกต (Gate-Level Modeling)
• การจำลองการไหลของข้อมูล (Data-Flow Modeling)
• การจำลองเชิงพฤติกรรม (Behavioral Modeling)

หมายเหตุ: ก่อนที่จะศึกษาเกี่ยวกับระดับนามธรรมต่าง ๆ เรามาทำความเข้าใจ RTL กันก่อน

ระดับการถ่ายโอนข้อมูลระหว่างรีจิสเตอร์ (Register Transfer Level: RTL): RTL เป็นระดับนามธรรมระดับต่ำที่ใช้ในการออกแบบดิจิทัล เพื่ออธิบายพฤติกรรมและการทำงานของวงจรหรือระบบดิจิทัล RTL เป็นแนวทางทั่วไปที่ใช้อธิบาย วงจร ดิจิทัลในแง่ของการไหลของข้อมูลระหว่าง รีจิสเตอร์

การจำลองวงจรในระดับเกต (Gate-Level Modeling)

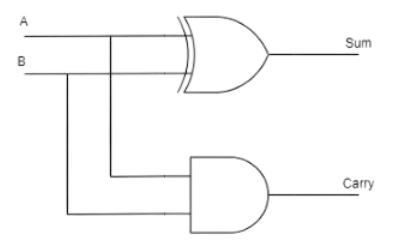

หากวงจรถูกแสดงโดยใช้เกตพื้นฐานทั้งหมด จะเรียกวิธีนี้ว่าการจำลองวงจรในระดับเกต ตัวอย่างเช่น วงจร Half Adder ด้านล่าง ซึ่งสามารถแสดงได้อย่างง่ายดายโดยใช้ เกต AND และ เกต XOR

ระดับนามธรรมนี้เกี่ยวข้องกับการอธิบายวงจรโดยใช้เกตลอจิกพื้นฐาน เช่น AND, OR, XOR เป็นต้น ระดับนี้แสดงรายละเอียดโครงสร้างและลอจิกของวงจรได้อย่างชัดเจน ด้านล่างคือโค้ด RTL สำหรับ Half Adder

*module half_adder(input a,b, output sum,carry);   *

*xor x1(sum, a, b);   *

and a1(carry, a, b);

endmodule

การจำลองการไหลของข้อมูล (Data-Flow Modeling)

ในระดับนามธรรมนี้ เราใช้ฟังก์ชันที่กำหนดการทำงานของวงจรแทนการระบุโครงสร้างเกตโดยตรง ระดับนามธรรมนี้มุ่งเน้นไปที่การไหลของข้อมูลผ่าน เกตลอจิก ของวงจร หรือนิพจน์เชิงฟังก์ชันเป็นหลัก

module half_adder(input a,b, output sum,carry);

assign sum = a ^ b;

assign carry = a & b;

endmodule

การจำลองเชิงพฤติกรรม (Behavioral Modeling)

นี่คือระดับนามธรรมสูงสุดใน Verilog ในระดับนี้ นักออกแบบจะอธิบายการทำงานของวงจรโดยไม่จำเป็นต้องระบุรายละเอียดการทำงานและโครงสร้างของวงจรดิจิทัลโดยตรง การจำลองรูปแบบนี้มีประโยชน์เนื่องจากมุ่งเน้นไปที่สิ่งที่วงจรควรทำ มากกว่าวิธีการนำวงจรไปใช้งานจริง

module half_adder(input a,b, output reg sum,carry);

always@(*)

begin

sum   = a ^ b;

carry = a & b;

endmodule

โทเค็นเชิงศัพท์ (Lexical Tokens)

โทเค็นเชิงศัพท์เป็นองค์ประกอบพื้นฐานของโค้ด Verilog ซึ่งประกอบด้วยคำสงวน ตัวระบุ และตัวดำเนินการ โทเค็นเหล่านี้เป็นวิธีสื่อสารกับภาษาและมีประโยชน์ในการสร้างคำสั่งและนิพจน์ของ Verilog โทเค็นเชิงศัพท์บางประเภท ได้แก่

• ช่องว่าง (White Space)
• ข้อคิดเห็น (Comments)
• ตัวเลข (Numbers)
• ตัวดำเนินการ (Operators)
• ตัวระบุและคำสงวน (Identifiers and Keywords)
• ชนิดข้อมูล (Datatypes)

  • Nets
  • Registers
• การประกาศโมดูล (Module Declaration)

ช่องว่าง (White Space)

ใน Verilog เราใช้ช่องว่างเหล่านี้ในคำสั่งแสดงผล เช่น $display, $monitor, $strobe เป็นต้น โดย "\t" ใช้แทนช่องว่างแท็บ และ "\n" ใช้แทนการขึ้นบรรทัดใหม่

ข้อคิดเห็น (Comments)

การเขียนข้อคิดเห็นใน Verilog มี 2 วิธี วิธีแรกคือการครอบข้อความข้อคิดเห็นไว้ภายใน /*........*/ ซึ่งเหมาะสำหรับข้อคิดเห็นที่มีหลายบรรทัด อีกวิธีหนึ่งคือการเติม // ไว้ที่จุดเริ่มต้นของข้อความ ซึ่งเหมาะสำหรับข้อคิดเห็นที่มีเพียงบรรทัดเดียวหรือมีเนื้อหาสั้น ๆ

/* นี่คือตัวอย่างของคอมเมนต์หลายบรรทัด

สวัสดีครับ/ค่ะ

ยินดีต้อนรับสู่บทเรียน Verilog

*/

//นี่คือตัวอย่างของข้อคิดเห็นบรรทัดเดียว

//สวัสดี

ตัวเลข (Numbers)

Verilog ใช้ระบบตัวเลขหลัก ๆ 4 ระบบ ได้แก่

• เลขฐานสอง (Binary): b หรือ B
• เลขฐานแปด (Octal): o หรือ O
• เลขฐานสิบ (Decimal): d หรือ D
• เลขฐานสิบหก (Hexadecimal): h หรือ H

ดังนั้น ตัวเลขใน Verilog จึงแสดงในรูปแบบต่อไปนี้: ขนาด'ฐานตัวเลข (size'base number) โดย Verilog จะกำหนดขนาดเริ่มต้นไว้ที่ 32 บิต หากไม่ได้ระบุทั้งฐานและขนาด ระบบจะใช้ขนาดเริ่มต้น 32 บิตและถือว่าตัวเลขอยู่ในระบบฐานสิบ

ตัวอย่างเช่น 4'b1100 มีค่าเท่ากับ 4'd12 ในรูปแบบเลขฐานสิบ

'b0111 มีค่าเท่ากับ 00000000000000000000000000000111

โดยค่าเริ่มต้น 123 เป็นตัวเลขฐานสิบขนาด 32 บิต

หากมีการระบุตัวเลขติดลบ โดยค่าเริ่มต้นตัวเลขดังกล่าวจะถูกแปลงให้อยู่ในรูปแบบส่วนเติมเต็มสอง (Two's Complement)

ตัวดำเนินการ (Operators)

ตัวดำเนินการมี 3 ประเภทหลัก ได้แก่

- ความเร็วสูง (High-Speed)

ตัวดำเนินการเอกภาค (Unary Operators)

ในประเภทนี้ ตัวดำเนินการ เช่น +, -, ^, %, ~ จะปรากฏทางด้านซ้ายของตัวถูกดำเนินการ ตัวอย่างเช่น

x = ~y;

จากตัวอย่างนี้จะเห็นได้ว่าตัวดำเนินการอยู่ทางด้านซ้ายของตัวแปร y

ตัวดำเนินการทวิภาค (Binary Operators)

ในประเภทนี้ ตัวดำเนินการจะปรากฏอยู่ระหว่างตัวถูกดำเนินการ ตัวอย่างเช่น

X = Y ^ Z;

จากตัวอย่างนี้จะเห็นได้ว่าตัวดำเนินการ ^ อยู่ระหว่างตัวถูกดำเนินการ Y และ Z

ตัวดำเนินการไตรภาค/ตัวดำเนินการแบบมีเงื่อนไข (Ternary/Conditional Operators)

ตัวดำเนินการไตรภาคมีลักษณะคล้ายคำสั่ง if-else อย่างง่าย แต่เขียนให้อยู่ในบรรทัดเดียว โดยมีรูปแบบดังนี้

Conditional_expression ? True_expression : False_expression

ตัวอย่างเช่น

X = (A && B && C) : 1'b1 : 1'b0;

ในกรณีนี้ หากนิพจน์ (A && B && C) มีค่าเป็น 1 นิพจน์เมื่อเงื่อนไขเป็นจริง หรือ 1'b1 จะถูกส่งออกเป็นผลลัพธ์ มิฉะนั้นจะส่ง 1'b0 ออกเป็นผลลัพธ์

ตัวระบุและคำสงวน (Identifiers and Keywords)

ตัวระบุ (Identifier) คือชื่อที่กำหนดให้กับฟังก์ชัน งานย่อย (Task) หรือโมดูลใน Verilog ตัวระบุเหล่านี้ต้องเขียนด้วยตัวอักษรพิมพ์เล็กและมีความไวต่อตัวพิมพ์เล็ก-ใหญ่ (Case-Sensitive) สามารถใช้อักขระต่าง ๆ เช่น ตัวเลข เครื่องหมายขีดล่าง (_) และอักขระพิเศษ เช่น $ ในการตั้งชื่อตัวระบุได้ แต่ไม่สามารถใช้อักขระเหล่านี้เป็นตัวแรกของตัวระบุได้ เนื่องจากสงวนไว้สำหรับฟังก์ชันที่มีอยู่ภายใน Verilog

ตัวอย่างเช่น สามารถใช้ชื่อตัวระบุ my_identifier, my_identifier1 และ my_identifier$ ได้ แต่ชื่อตัวระบุอย่าง 1my_identifier และ $my_identifier ถือว่าไม่ถูกต้อง

ชนิดข้อมูล (Datatypes)

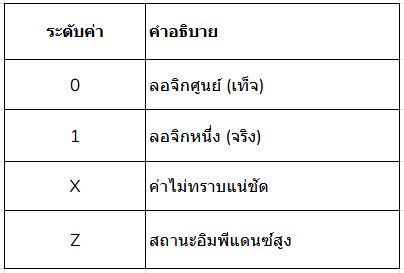

Verilog มีค่าพื้นฐาน 4 ค่า ได้แก่

วัตถุประสงค์หลักของการใช้ชนิดข้อมูลใน Verilog คือการแสดงองค์ประกอบสำหรับจัดเก็บข้อมูล เช่น บิตใน ฟลิปฟลอป และองค์ประกอบสำหรับส่งผ่านข้อมูล เช่น สายสัญญาณที่เชื่อมต่อระหว่างเกตลอจิก วงจรซีเควนเชียล และ วงจรคอมบิเนชัน โดยชนิดข้อมูลใน Verilog แบ่งออกเป็น 2 ประเภทหลัก ได้แก่

1. Nets

Nets ถูกขับสัญญาณอย่างต่อเนื่องโดยวงจรลอจิกคอมบิเนชัน ซึ่งหมายความว่าไม่สามารถจัดเก็บค่าใด ๆ ได้ โดยจะแสดงด้วยคีย์เวิร์ด wire ทางด้านซ้ายของนิพจน์ (LHS) ค่าเริ่มต้นของ net คือ Z ซึ่งเป็นสถานะอิมพีแดนซ์สูง

wire a, b, y;

assign y = a & b;

ในที่นี้ ตัวแปรต่าง ๆ ถูกประกาศด้วยชนิดข้อมูล wire และสำหรับตัวแปร y จะใช้คีย์เวิร์ด assign เพื่อส่งค่าจากนิพจน์ทางด้านขวา (RHS) คือ (a & b) ไปยัง y

2. Regs

สิ่งที่ควรทราบคือ reg แตกต่างจาก รีจิสเตอร์ ในฮาร์ดแวร์ การประกาศ reg ไม่ได้หมายความว่าเป็นการประกาศฟลิปฟลอปหรือ แลตช์ แต่ reg ใช้แทนองค์ประกอบจัดเก็บข้อมูล ซึ่งแตกต่างจาก net โดย reg เป็นชนิดข้อมูลที่สามารถใช้งานได้ผ่านคำสั่งเชิงกระบวนการ (Procedural Statements) เท่านั้น

reg a, b, y;

always@(posedge clock)

begin

y = a & b;

end

การประกาศโมดูล (Module Declaration)

ด้านล่างคือโค้ดสำหรับการประกาศโมดูล

module helper(a, b, y, z);

input a, b;

output y, z;

y = a & b;

z = a | b;

endmodule

• ในโค้ดข้างต้น module ใช้สำหรับประกาศโมดูล และ helper คือชื่อที่กำหนดให้กับโมดูล
• ตัวแปรที่เขียนไว้ในวงเล็บ (a, b, y, z) คือพอร์ตอินพุตและเอาต์พุตของวงจรดิจิทัล โดยการประกาศพอร์ตนี้สามารถเว้นว่างไว้ได้เช่นกัน
• ในโค้ด พอร์ต a และ b ถูกประกาศเป็นพอร์ตอินพุต ส่วน y และ z ถูกประกาศเป็นพอร์ตเอาต์พุต
• เครื่องหมายอัฒภาค (;) ในโค้ดใช้แสดงการสิ้นสุดของคำสั่ง
• การกำหนดค่าให้ y และ z ในโค้ดแสดงถึงคำสั่งแต่ละรายการภายในโมดูล
• คีย์เวิร์ด endmodule ใช้แสดงการสิ้นสุดของโมดูล

บล็อก Always ใน Verilog

บล็อก Always เป็นบล็อกเชิงกระบวนการ ใช้อธิบายวงจรซีเควนเชียล เช่น แลตช์และ ฟลิปฟลอป หรือวงจรคอมบิเนชัน บล็อก Always ทั้งหมดทำงานแบบขนานกัน แต่ในความเป็นจริง ลำดับการทำงานจะถูกกำหนดโดยเครื่องมือจำลองสัญญาณ (Simulation Tool) สัญญาณที่กำหนดค่าภายในบล็อก Always ต้องเป็นชนิด reg

รายการความไวต่อการเปลี่ยนแปลง (Sensitivity List)

• ประกอบด้วยสัญญาณที่ส่งผลต่อเอาต์พุต
• เมื่อค่าของสัญญาณใด ๆ ในรายการความไวต่อการเปลี่ยนแปลงมีการเปลี่ยนแปลง จะต้องคำนวณเอาต์พุตใหม่
• รายการนี้กำหนดโดยการใส่สัญลักษณ์ @ ไว้หน้าวงเล็บ
• สัญลักษณ์ * หมายถึงการเพิ่มอินพุตทั้งหมดลงในรายการความไวต่อการเปลี่ยนแปลง หากไม่ได้ระบุรายการนี้ บล็อก Always จะยังคงอยู่ในสถานะทำงาน

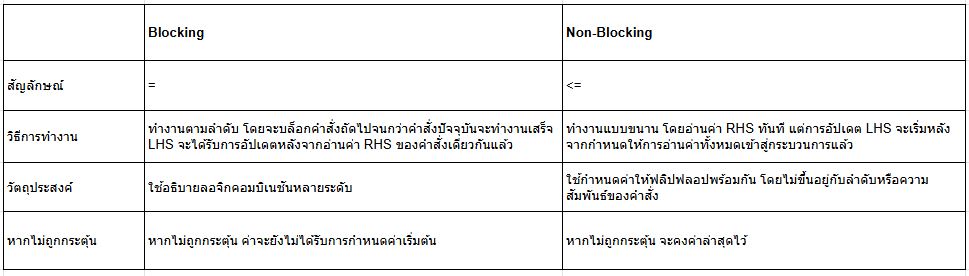

การกำหนดค่าแบบ Blocking เทียบกับ Non-Blocking

อย่าใช้ทั้งสองอย่างนี้ใน always block เดียวกัน

การจำแนกประเภทของ Verilog

- Verilog-1995: Verilog-1995 หรือที่รู้จักกันในชื่อมาตรฐาน IEEE 1364-1995 เป็น Verilog เวอร์ชันเริ่มต้นที่นำเสนอไวยากรณ์พื้นฐานและคุณสมบัติของภาษา โดยมีโครงสร้างพื้นฐานสำหรับอธิบายวงจรดิจิทัล รวมถึงโมดูล พอร์ต ชนิดข้อมูล (wire, reg) และเทคนิคการจำลองเชิงพฤติกรรมและเชิงโครงสร้างขั้นพื้นฐาน

- Verilog-2001: Verilog-2001 เป็นส่วนขยายของ Verilog-1995 ซึ่งนำเสนอคุณสมบัติและการปรับปรุงใหม่หลายประการ เพื่อเพิ่มความอ่านง่ายของโค้ด การนำโค้ดกลับมาใช้ซ้ำ และความสะดวกในการออกแบบ เวอร์ชันนี้แก้ไขข้อจำกัดบางประการของเวอร์ชันก่อนหน้า พร้อมเพิ่มโครงสร้างใหม่เพื่อให้การจำลองและการตรวจสอบทำได้ดียิ่งขึ้น

- SystemVerilog: SystemVerilog เป็นส่วนขยายที่สำคัญของ Verilog ซึ่งเพิ่มคุณสมบัติและความสามารถใหม่ทั้งสำหรับการออกแบบและการตรวจสอบ โดยผสานคุณสมบัติจากภาษา Vera และ Specman เข้าด้วยกัน เพื่อให้เป็นโซลูชันที่ครอบคลุมสำหรับการออกแบบ การตรวจสอบ และการจำลองระบบในระดับระบบ

- Verilog-AMS (Analog and Mixed-Signal): Verilog-AMS เป็นส่วนขยายของ Verilog ที่ช่วยให้สามารถจำลองระบบแอนะล็อกและระบบสัญญาณผสมควบคู่ไปกับลอจิกดิจิทัลได้ โดยมีโครงสร้างสำหรับอธิบายพฤติกรรมแอนะล็อกแบบเวลาต่อเนื่อง เช่น แรงดันไฟฟ้าและกระแสไฟฟ้า นอกเหนือจากสัญญาณและลอจิกดิจิทัล

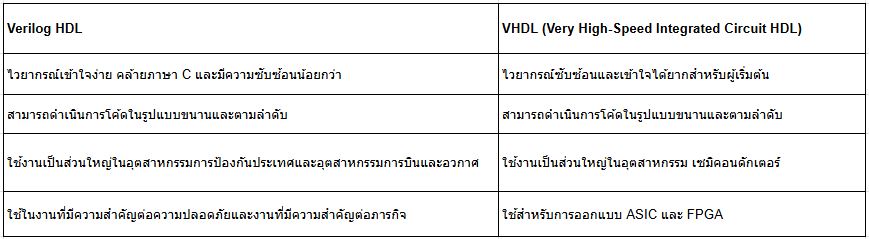

ความแตกต่างระหว่าง Verilog HDL และ VHDL

ตารางด้านล่างแสดงความแตกต่างระหว่าง Verilog HDL และ VHDL

ข้อดีของ Verilog

• ไวยากรณ์กระชับ: Verilog มีไวยากรณ์ที่ตรงไปตรงมา ช่วยให้สามารถเขียนโค้ดสำหรับวงจรดิจิทัลได้อย่างรวดเร็วและมีประสิทธิภาพ
• มาตรฐานอุตสาหกรรม: Verilog ถูกนำมาใช้และยอมรับอย่างแพร่หลายในอุตสาหกรรมเซมิคอนดักเตอร์ ทำให้การทำงานร่วมกับผู้อื่นและการเข้าถึงแหล่งข้อมูลทำได้ง่ายขึ้น
• การจำลองและการสังเคราะห์: Verilog รองรับทั้งการจำลองและการสังเคราะห์ ช่วยให้นักออกแบบตรวจสอบการออกแบบและแปลงการออกแบบให้กลายเป็นฮาร์ดแวร์จริงได้
• การออกแบบแบบลำดับชั้น: Verilog รองรับการออกแบบแบบลำดับชั้น ซึ่งช่วยให้สามารถสร้างระบบที่ซับซ้อนโดยแบ่งออกเป็นโมดูลขนาดเล็กที่จัดการได้ง่ายขึ้น

ข้อเสียของ Verilog

• เส้นโค้งการเรียนรู้สูง: Verilog อาจทำความเข้าใจได้ยากสำหรับผู้เริ่มต้น เนื่องจากไวยากรณ์และแนวคิดต่าง ๆ และต้องใช้เวลาในการพัฒนาความชำนาญ
• การพึ่งพาเครื่องมือ: การออกแบบด้วย Verilog จำเป็นต้องใช้เครื่องมือเฉพาะสำหรับการสังเคราะห์ การจำลอง และการตรวจสอบ ซึ่งอาจมีค่าใช้จ่ายและปัญหาความเข้ากันได้ที่เกี่ยวข้อง
• ความเข้ากันได้ระหว่างเวอร์ชัน: อาจเกิดปัญหาความเข้ากันได้เมื่อใช้ Verilog ต่างเวอร์ชัน หรือเมื่อต้องเชื่อมต่อกับเครื่องมือและไลบรารีจากผู้ให้บริการภายนอก
• ความท้าทายในการตรวจสอบ: แม้ Verilog จะรองรับการตรวจสอบโดยใช้การจำลอง แต่การสร้าง Testbench ที่ครอบคลุมและการทำให้มั่นใจว่ามีความครอบคลุมในการทดสอบอย่างสมบูรณ์อาจมีความซับซ้อนและใช้เวลามาก

การประยุกต์ใช้งานของ Verilog

• ระบบสมองกลฝังตัว: Verilog ใช้ในการออกแบบองค์ประกอบฮาร์ดแวร์ในระบบสมองกลฝังตัว เช่น ไมโครคอนโทรลเลอร์และ FPGA
• การประมวลผลสัญญาณดิจิทัล: Verilog ช่วยให้สามารถนำอัลกอริทึม DSP ไปใช้งานในฮาร์ดแวร์สำหรับการประมวลผลเสียงและวิดีโอได้
• ระบบเครือข่าย: Verilog ถูกนำมาใช้ในการออกแบบฮาร์ดแวร์เครือข่าย เช่น เราเตอร์ สวิตช์ และการ์ดเชื่อมต่อเครือข่าย
• การออกแบบ ASIC: Verilog ถูกนำมาใช้อย่างแพร่หลายในการออกแบบวงจรรวมเฉพาะงาน (ASIC) เพื่อสร้างฮาร์ดแวร์ที่ออกแบบให้เหมาะกับการใช้งานเฉพาะด้าน
• ยานยนต์ขับเคลื่อนอัตโนมัติ: Verilog มีการประยุกต์ใช้ในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ สำหรับระบบต่าง ๆ เช่น หน่วยควบคุมเครื่องยนต์และระบบช่วยเหลือผู้ขับขี่ขั้นสูง (ADAS)
