การออกแบบและการคำนวณตัวแปลงเรโซแนนซ์ LLC

บทนํา

ตัวแปลงเรโซแนนซ์ LLC เป็นตัวแปลงไฟ DC-to-DC ชนิดหนึ่งที่ใช้กันอย่างแพร่หลายในการใช้งานอิเล็กทรอนิกส์เพื่อการแปลงพลังงานที่มีประสิทธิภาพ ใช้วงจรถังเรโซแนนซ์ที่ประกอบด้วยตัวเหนี่ยวนํา (L) และตัวเก็บประจุสองตัว (C) เพื่อแปลงแรงดันไฟฟ้าขาเข้าเป็นแรงดันขาออกที่แตกต่างกัน

การทํางานแบบเรโซแนนซ์ช่วยให้สามารถสลับแรงดันไฟฟ้าเป็นศูนย์ (ZVS) หรือการสลับกระแสเป็นศูนย์ (ZCS) ลดการสูญเสียการสลับและปรับปรุงประสิทธิภาพโดยเฉพาะอย่างยิ่งภายใต้สภาวะโหลดที่แตกต่างกัน

ตัวแปลงเรโซแนนซ์ LLC ได้รับความสนใจอย่างมากในอุปกรณ์อิเล็กทรอนิกส์กําลัง เนื่องจากความสามารถในการตอบสนองความต้องการด้านประสิทธิภาพของการออกแบบแหล่งจ่ายไฟที่ทันสมัย ในบรรดาตระกูลโทโพโลยีตัวแปลงเรโซแนนซ์ที่หลากหลาย LLC โดดเด่นในฐานะหนึ่งในตระกูลที่โดดเด่นที่สุด

ถังเรโซแนนซ์ซึ่งเป็นรากฐานของตัวแปลง LLC เป็นวงจรที่ประกอบด้วยตัวเหนี่ยวนําและตัวเก็บประจุที่แกว่งที่ความถี่เฉพาะที่เรียกว่าความถี่เรโซแนนซ์ ลักษณะเฉพาะของถังเรโซแนนซ์นี้ช่วยให้ตัวแปลง LLC สามารถบรรลุความถี่การสลับที่สูงขึ้น (fSW) และลดการสูญเสียการสลับ

ในการใช้งานพลังงานสูงและมีประสิทธิภาพสูงตัวแปลงไฟ DC/DC โหมดสวิตช์พร้อมตัวแปลงเรโซแนนซ์ LLC นั้นได้เปรียบเป็นพิเศษ เหมาะอย่างยิ่งสําหรับระบบจ่ายไฟที่มีส่วนประกอบที่ละเอียดอ่อน (เช่น อุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภคระดับไฮเอนด์) หรือการทํางานที่ต้องใช้พลังงาน (เช่น การชาร์จรถยนต์ไฟฟ้า)

ตัวแปลง LLC ประกอบด้วยบล็อกสําคัญสี่บล็อก: สวิตช์ไฟ ถังเรโซแนนซ์ หม้อแปลง และวงจรเรียงกระแสไดโอด (ดังแสดงในรูปที่ 1) กระบวนการเริ่มต้นด้วยสวิตช์ไฟ MOSFET ที่แปลงแรงดันไฟฟ้ากระแสตรงอินพุตเป็นคลื่นสี่เหลี่ยมความถี่สูง คลื่นสี่เหลี่ยมนี้จะเข้าสู่ถังเรโซแนนซ์ ซึ่งจะผ่านกระบวนการกําจัดฮาร์มอนิก ส่งผลให้เกิดคลื่นไซน์ที่มีความถี่พื้นฐาน

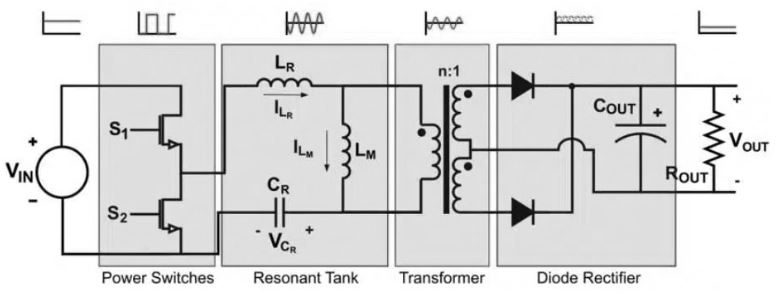

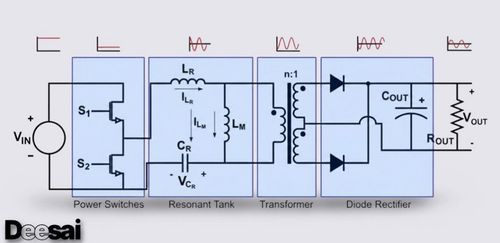

รูปที่ 1: แผนผังวงจรของตัวแปลง LLC แบบง่าย

คลื่นไซน์จะถูกส่งไปยังด้านทุติยภูมิของตัวแปลงผ่านหม้อแปลงความถี่สูง หม้อแปลงนี้มีบทบาทสําคัญในการปรับขนาดแรงดันไฟฟ้า เพื่อให้มั่นใจว่าตรงตามข้อกําหนดเฉพาะของแอปพลิเคชัน ในที่สุดวงจรเรียงกระแสไดโอดจะแปลงคลื่นไซน์เป็นเอาต์พุต DC ที่เสถียร

ความสามารถที่โดดเด่นของตัวแปลง LLC ในการรักษาประสิทธิภาพสูงแม้ในระดับพลังงานที่สูงมากเกิดจากลักษณะเสียงสะท้อน ลักษณะเรโซแนนซ์นี้ช่วยให้สามารถสลับแบบนุ่มนวลได้ทั้งในด้านหลักและด้านรองของตัวแปลง ซึ่งนําไปสู่ประสิทธิภาพที่เพิ่มขึ้นโดยการลดการสูญเสียการสลับ

นอกเหนือจากการประหยัดพื้นที่บอร์ดแล้วโทโพโลยี LLC ยังช่วยลดความจําเป็นในการเหนี่ยวนําเอาท์พุตทําให้ตัวเหนี่ยวนําทั้งหมดสามารถรวมเข้ากับโครงสร้างแม่เหล็กเดียวช่วยลดพื้นที่และต้นทุน การผสานรวมนี้ยังช่วยเพิ่มความเข้ากันได้ทางแม่เหล็กไฟฟ้าโดยลดความซับซ้อนและลดต้นทุนในการป้องกันโครงสร้างเดียวเมื่อเทียบกับสามโครงสร้าง

สวิตช์ไฟ

สวิตช์ไฟสามารถนําไปใช้ในโทโพโลยีแบบฟูลบริดจ์หรือฮาล์ฟบริดจ์ ซึ่งแต่ละแบบจะส่งผลให้มีรูปคลื่นเอาต์พุตที่ไม่ซ้ํากัน (รูปที่ 2)

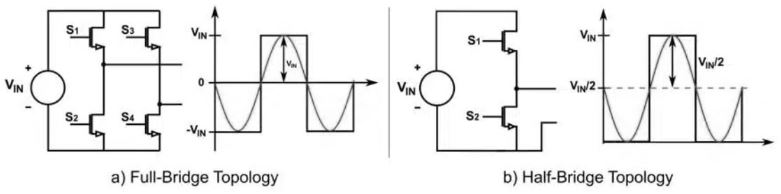

รูปที่ 2: โทโพโลยีสวิตช์ไฟ

ความแตกต่างหลักระหว่างโทโพโลยีเหล่านี้อยู่ที่การสร้างรูปคลื่นเอาต์พุต โทโพโลยีแบบฟูลบริดจ์สร้างคลื่นสี่เหลี่ยมที่ไม่มีออฟเซ็ต DC และแอมพลิจูดเท่ากับแรงดันไฟฟ้าขาเข้า (VIN) ในทางกลับกันโทโพโลยีแบบฮาล์ฟบริดจ์สร้างคลื่นสี่เหลี่ยมจัตุรัสที่มีออฟเซ็ต DC เท่ากับ (VIN / 2) ส่งผลให้ครึ่งหนึ่งของแอมพลิจูดของคลื่นบริดจ์เต็ม

โทโพโลยีแต่ละแบบมีข้อดีและข้อเสียของตัวเอง โทโพโลยีแบบฟูลบริดจ์ต้องการทรานซิสเตอร์มากขึ้น นอกจากนี้ จํานวนทรานซิสเตอร์ที่เพิ่มขึ้นยังทําให้เกิดความต้านทานอนุกรมที่สูงขึ้น (RDS(ON)) ซึ่งอาจนําไปสู่การสูญเสียการนําไฟฟ้าที่เพิ่มขึ้น ในทางกลับกันการใช้งานแบบฟูลบริดจ์จะลดอัตราส่วนการหมุนของหม้อแปลงที่จําเป็น (N) ลงครึ่งหนึ่งซึ่งจะช่วยลดการสูญเสียทองแดงในหม้อแปลง

ในทางตรงกันข้ามโทโพโลยีแบบฮาล์ฟบริดจ์นั้นคุ้มค่ากว่าในการใช้งานและให้ประโยชน์ในการลดกระแส RMS ทั่วทั้งตัวเก็บประจุประมาณ 15% อย่างไรก็ตาม มันยังทําให้เกิดการสูญเสียการสลับที่สูงขึ้น

เมื่อพิจารณาถึงการแลกเปลี่ยนเหล่านี้ ขอแนะนําให้ใช้โทโพโลยีสวิตช์ไฟแบบฮาล์ฟบริดจ์สําหรับการใช้งานที่มีกําลังไฟต่ํากว่า 1kW ในขณะที่โทโพโลยีแบบฟูลบริดจ์เป็นที่ต้องการสําหรับการใช้งานที่ต้องการพลังงานที่สูงขึ้น

ถังเรโซแนนซ์

ถังเรโซแนนซ์ประกอบด้วยตัวเก็บประจุเรโซแนนซ์ (CR) และตัวเหนี่ยวนําสองตัว ได้แก่ ตัวเหนี่ยวนําเรโซแนนซ์ (LR) แบบอนุกรมกับตัวเก็บประจุและหม้อแปลง และตัวเหนี่ยวนําแม่เหล็ก (LM) แบบขนาน จะกรองฮาร์โมนิกของคลื่นสี่เหลี่ยมออก โดยส่งออกคลื่นไซน์ของความถี่การสลับพื้นฐานไปยังอินพุตของหม้อแปลง

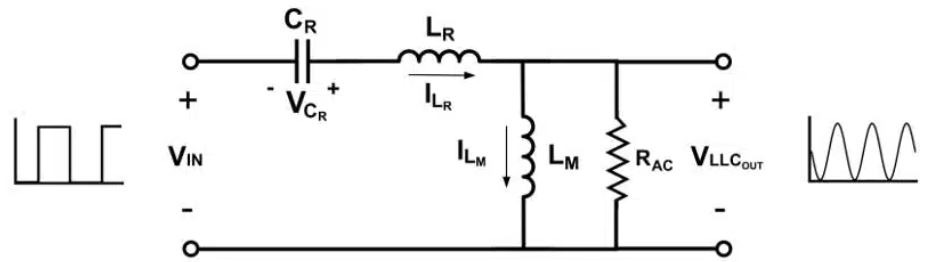

รูปที่ 3: แผนผังของรถถัง LLC ที่มีโหลดอ้างอิงหลัก

อัตราขยายของถังเรโซแนนซ์จะแตกต่างกันไปตามความถี่และโหลดที่ใช้กับด้านทุติยภูมิ (รูปที่ 4) นักออกแบบต้องปรับแต่งพารามิเตอร์เหล่านี้เพื่อให้แน่ใจว่าคอนเวอร์เตอร์ทํางานได้อย่างมีประสิทธิภาพในโหลดที่หลากหลายโดยการออกแบบอัตราขยายของถังให้เกิน 1 สําหรับค่าโหลดทั้งหมด

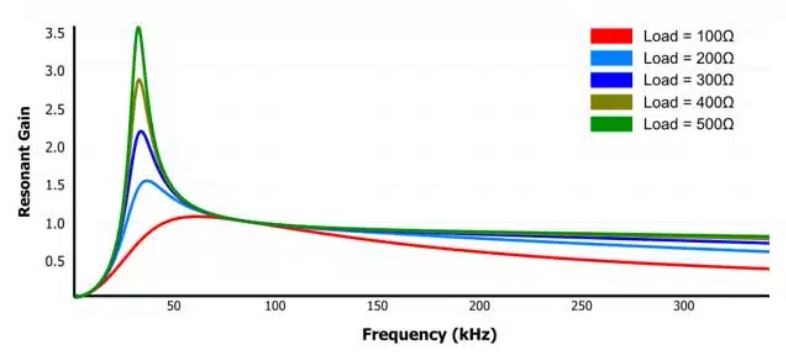

รูปที่ 4: การตอบสนองอัตราขยายเรโซแนนซ์ในช่วงโหลด

ช่วงการทํางานที่กว้างและประสิทธิภาพสูงของตัวแปลง LLC เกิดจากตัวเหนี่ยวนําคู่ของถังเรโซแนนซ์ ลองตรวจสอบว่าสิ่งนี้ทํางานอย่างไรโดยพิจารณาการตอบสนองของถังต่อภาระหนักและเบา ขึ้นอยู่กับตัวเหนี่ยวนํา

รูปที่ 5 แสดงอัตราขยายของถังเรโซแนนซ์สําหรับโหลดต่างๆ หากประกอบด้วยตัวเก็บประจุเรโซแนนซ์และตัวเหนี่ยวนําแม่เหล็กเพียงอย่างเดียว เมื่อโหลดเบา จุดสูงสุดที่ชัดเจนในการขยายของถังเรโซแนนซ์จะเห็นได้ชัด อย่างไรก็ตาม อัตราขยายสําหรับงานหนักไม่ได้ถึงจุดสูงสุด แต่จะแสดงการตอบสนองที่ลดลงและบรรลุความสามัคคีที่ความถี่สูงมากเท่านั้น

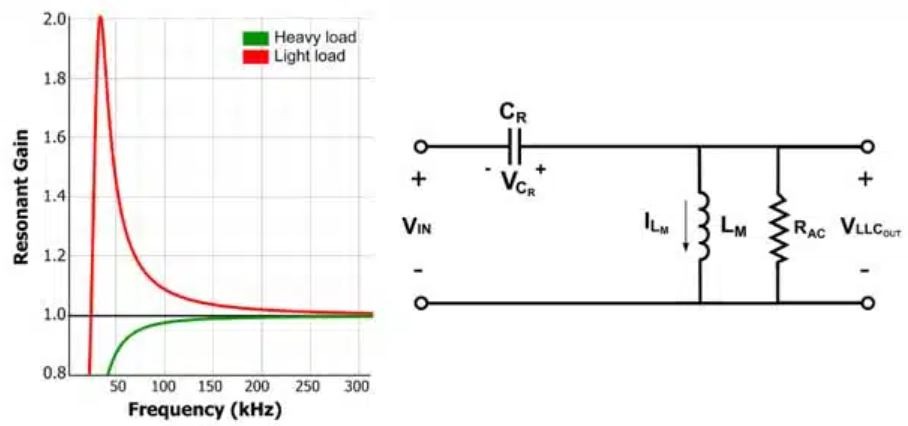

รูปที่ 5: การตอบสนองและแผนผังสําหรับถัง LC ที่มีตัวเหนี่ยวนําแบบขนาน

หากถังเรโซแนนซ์ประกอบด้วยตัวเหนี่ยวนําเรโซแนนซ์ (LR) เพียงอย่างเดียวในอนุกรมกับตัวเก็บประจุเรโซแนนซ์พฤติกรรมจะแตกต่างกัน อัตราขยายไม่เกิน 1 แต่เมื่อโหลดหนักที่สุดถังจะบรรลุความสามัคคีได้เร็วกว่ามากเมื่อเทียบกับตัวเหนี่ยวนําแบบขนาน

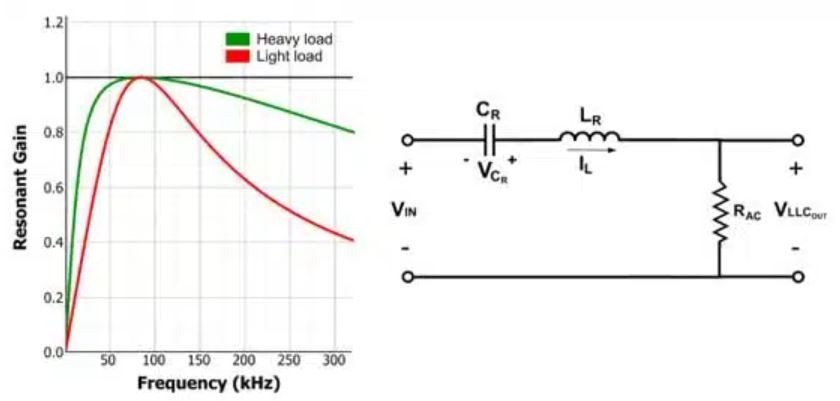

รูปที่ 6: รับการตอบสนองและแผนผังสําหรับถัง LC ที่มีตัวเหนี่ยวนําแบบอนุกรม

ด้วยการใช้ตัวเหนี่ยวนําทั้งสองในถังเรโซแนนซ์การตอบสนองความถี่ที่เกิดขึ้นจะช่วยให้มั่นใจได้ว่าตัวแปลงสามารถตอบสนองต่อช่วงโหลดที่กว้างขึ้นได้อย่างเพียงพอนอกจากนี้ยังสามารถเปิดใช้งานการควบคุมที่เสถียรสําหรับช่วงโหลดทั้งหมด (ดูรูปที่ 4) ถัง LLC ที่ได้มีความถี่เรโซแนนซ์สองความถี่ (f R และ f M ) คํานวณด้วยสมการ (1) และสมการ (2) ตามลําดับ

การตอบสนองอัตราขยายของถังขึ้นอยู่กับพารามิเตอร์สามตัว: โหลดตัวเหนี่ยวนําปกติและความถี่ปกติ

โหลดจะแสดงผ่านปัจจัยด้านคุณภาพ (Q) ซึ่งขึ้นอยู่กับโหลดที่เชื่อมต่อกับเอาต์พุต อย่างไรก็ตามการใช้ค่าของโหลดนั้นไม่ถูกต้องเนื่องจากมีหม้อแปลงและวงจรเรียงกระแสระหว่างเอาต์พุตของถังเรโซแนนซ์และโหลด (ดูรูปที่ 1) ดังนั้นเราต้องใช้ค่าอ้างอิงหลักสําหรับโหลดที่เรียกว่า RAC RAC และ Q สามารถประมาณได้ด้วยสมการ (3) และสมการ (4) ตามลําดับ:

ความถี่ปกติ (fN) คืออัตราส่วนระหว่างความถี่การสลับของ MOSFET (fSW) และความถี่เรโซแนนซ์ของถัง (fR) สามารถคํานวณได้โดยใช้สมการ (5):

ตัวเหนี่ยวนํามาตรฐาน (LN) แสดงเป็นความสัมพันธ์ระหว่างตัวเหนี่ยวนําเรโซแนนซ์และแม่เหล็กโดยประมาณโดยใช้สมการ (6):

เราสามารถคํานวณการตอบสนองอัตราขยายของตัวแปลงโดยใช้สมการ (7):

โปรดทราบว่าการคํานวณเหล่านี้ขึ้นอยู่กับการวิเคราะห์ฮาร์มอนิกครั้งแรก (FHA) วิธีนี้เหมาะสมเพราะเราถือว่า LLC ทํางานภายในความถี่เรโซแนนซ์ (fR) ด้วยการใช้การวิเคราะห์ฟูริเยร์ เราสามารถแสดงอินพุตของถังเรโซแนนซ์เป็นคลื่นสี่เหลี่ยมที่ประกอบด้วยคลื่นไซน์หลายคลื่นที่มีแอมพลิจูดและความถี่ต่างกัน เนื่องจากถังเรโซแนนซ์กรองคลื่นไซน์ทั้งหมดที่มีความถี่แตกต่างจาก fSW พื้นฐาน เราจึงสามารถเพิกเฉยต่อคลื่นทั้งหมดยกเว้นคลื่นไซน์พื้นฐาน ซึ่งทําให้การวิเคราะห์ของเราง่ายขึ้นอย่างมาก

ซอฟต์สวิตชิ่ง

คุณสมบัติเด่นของตัวแปลง LLC คือความสามารถในการทําการสลับแบบซอฟต์ต์

การสลับแบบซอฟต์มีจุดมุ่งหมายเพื่อลดการสูญเสียการสลับโดยการซิงโครไนซ์สวิตช์อิเล็กทรอนิกส์กับการขึ้นและลงตามธรรมชาติของกระแสและแรงดันไฟฟ้าภายในวงจร สิ่งนี้ทําให้มั่นใจได้ว่าสวิตช์จะเปิดและปิดในจุดที่เหมาะสมที่สุด หากการสลับเกิดขึ้นเมื่อกระแสใกล้เคียงกับศูนย์ จะเรียกว่าการสลับกระแสเป็นศูนย์ (ZCS) หากการสลับเกิดขึ้นที่แรงดันไฟฟ้าต่ํา จะเรียกว่าการสลับแรงดันไฟฟ้าเป็นศูนย์ (ZVS) ตัวแปลง LLC มีความสามารถในการดําเนินการทั้ง ZVS และ ZCS เนื่องจากลักษณะเสียงสะท้อน

รูปที่ 7 แสดงโหมดการทํางานพื้นฐานสี่โหมดของตัวแปลง LLC โหมด 1 และ 3 แสดงถึงการดําเนินงานของ LLC ทั่วไป ซึ่งเราได้พูดคุยไปแล้ว ในโหมด 1 กระแสจะไหลจากแหล่งกําเนิดไปยังถังเรโซแนนซ์และทุติยภูมิของหม้อแปลง (Q1 เปิดอยู่ ในขณะที่ Q2 ปิดอยู่) ในทางกลับกันในโหมด 3 พลังงานที่เหลืออยู่ในถังเรโซแนนซ์จะถูกถ่ายโอนไปยังทุติยภูมิของหม้อแปลงโดยที่กระแสไหลไปในทิศทางตรงกันข้ามเมื่อเทียบกับโหมด 1 (Q1 ปิดและ Q2 เปิดอยู่) ZVS เกิดขึ้นระหว่างโหมด 2 และ 4 เมื่อปิดสวิตช์ทั้งสอง ในช่วงเวลาเหล่านี้กระแสจะไหลผ่านไดโอดของตัวทรานซิสเตอร์ (เช่น Q2 ในโหมด 2 หรือ Q1 ในโหมด 4) ซึ่งเรียกอีกอย่างว่าฟรีวีล

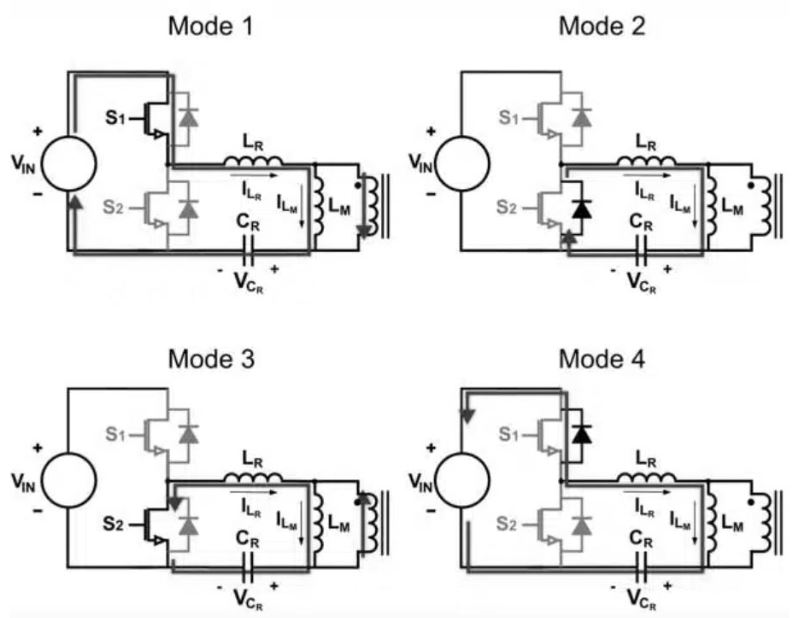

รูปที่ 7: แผนผังโหมดการทํางาน LLC

Freewheeling ส่งผลให้แรงดันไฟฟ้าลดลงทั่วทรานซิสเตอร์ (VDS) จนกระทั่งเข้าใกล้ศูนย์ จํากัด โดยแรงดันไฟฟ้าตกน้อยที่สุดของไดโอดของร่างกาย เนื่องจากสิ่งนี้เกิดขึ้นเมื่อสัญญาณเกตทั้งสองอยู่ในระดับต่ําเมื่อถึงเวลาที่วงจรเปลี่ยนจากโหมด 2 เป็นโหมด 3 หรือโหมด 4 เป็นโหมด 1 แรงดันไฟฟ้าข้ามทรานซิสเตอร์จะใกล้เคียงกับศูนย์ซึ่งจะช่วยลดการสูญเสียการสลับ

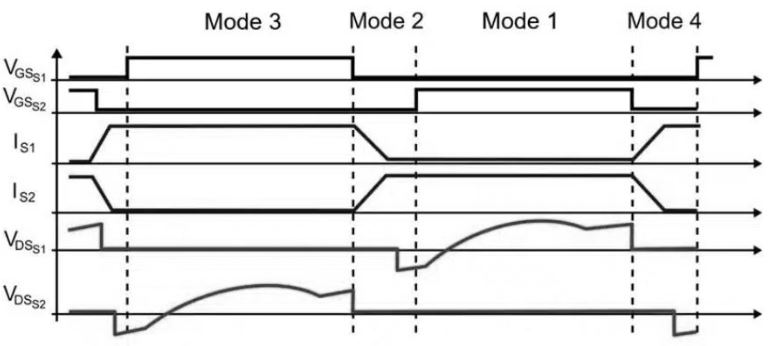

รูปที่ 8: สัญญาณโหมดการทํางานของ LLC

LLC Resonant Converter: ข้อมูลเชิงลึกในการออกแบบที่ใช้งานได้จริงและเครื่องมือที่ทันสมัยของ AI

ความท้าทายในการออกแบบที่สําคัญ

  • การแลกเปลี่ยนความถี่: ความถี่ที่สูงขึ้นหมายถึงแม่เหล็กที่น้อยลงและความหนาแน่นของพลังงานที่มากขึ้น แต่การสูญเสียมากขึ้น ความถี่ที่ต่ํากว่าช่วยเพิ่มประสิทธิภาพและการจัดการความร้อน แต่เพิ่มขนาดและต้นทุน ฉันเรียนรู้ (วิธีที่ยากลําบาก) ที่จะอนุรักษ์นิยมหลังจากหม้อแปลงไฟฟ้าที่ร้อนเกินไปในการออกแบบฟูลบริดจ์แบบเปลี่ยนเฟสก่อนหน้านี้
  • ความแม่นยําของความถี่เรโซแนนซ์: วิธีการทางวิชาการ (โดเมนเวลาเทียบกับโดเมนความถี่) อาจนําไปสู่วิศวกรรมที่มากเกินไป ในความเป็นจริงการควบคุมแบบวงปิดจะแยกแยะรายละเอียดปลีกย่อยมากมาย ฉันใช้เวลามากเกินไปกับเส้นโค้งอัตราขยายทางทฤษฎีเมื่อความมั่นใจในทางปฏิบัติมีความสําคัญมากกว่า
  • ความท้าทายของตัวเหนี่ยวนําแบบบูรณาการ: การรวมตัวเหนี่ยวนําเรโซแนนซ์ภายในหม้อแปลงสามารถประหยัดพื้นที่และปรับปรุงการมีเพศสัมพันธ์ แต่การปรับสมดุลการรั่วไหลและการเหนี่ยวนําแม่เหล็กนั้นมีความไวสูงต่อรูปทรงเรขาคณิตของขดลวด การสร้างแบบจําลองสเปรดชีตช่วยได้ แต่ข้อเสนอแนะที่แท้จริงมาจากการทดสอบต้นแบบเท่านั้น
  • ระนาบกับแม่เหล็กธรรมดา: หม้อแปลงระนาบดึงดูดประสิทธิภาพและขนาดเชิงความร้อน แต่ปัญหาปรสิตและเสียงรบกวนสามารถบ่อนทําลายความคาดหวังได้ หากไม่มีการจําลองและสร้างแบบจําลองอย่างรวดเร็วการทดลองกับเรขาคณิตมีความเสี่ยงและใช้ทรัพยากรมาก
  • แรงกดดันด้านเวลา: การส่งมอบการออกแบบการทํางานอย่างรวดเร็วโดยไม่สมบูรณ์แบบทําให้ฉันต้องคิดทบทวนคุณค่าของการจําลองและการทําซ้ําที่รวดเร็ว

เหตุใดเครื่องมือออกแบบ AI จึงมีความสําคัญ

การพึ่งพาซึ่งกันและกันและความไวของโทโพโลยี LLC ทําให้เหมาะสําหรับเครื่องมือออกแบบที่ใช้ AI ตามเนื้อผ้า การจําลอง การสร้างต้นแบบ และการรอผลลัพธ์เป็นเวลาหลายสัปดาห์เป็นอุปสรรคต่อการเรียนรู้ แพลตฟอร์มสมัยใหม่ เช่น ยุบลูปข้อเสนอแนะทั้งหมดให้เหลือไม่กี่วินาที สํารวจพื้นที่การออกแบบ เปรียบเทียบแม่เหล็ก (ระนาบกับแบบธรรมดา) แบบเรียลไทม์ และสามารถทําซ้ําและส่งออกโมเดลการจําลองได้อย่างรวดเร็วสําหรับการทดสอบเพิ่มเติมใน LTSpice

เวิร์กโฟลว์การออกแบบ (พร้อมความช่วยเหลือ AI)

  1. กําหนดความต้องการพลังงาน: อินพุต/เอาต์พุต voltages, ช่วงโหลด
  2. เลือกโทโพโลยีสวิตช์: ฮาล์ฟบริดจ์สําหรับ <1kW, ฟูลบริดจ์สําหรับกําลังไฟที่สูงขึ้น
  3. ออกแบบ Resonant Tank: เพิ่มประสิทธิภาพ LR, LM, CR สําหรับเสียงสะท้อนของเป้าหมาย
  4. ปรับแต่งพารามิเตอร์เพื่อประสิทธิภาพ: จําลองและปรับความถี่ปกติ อัตราส่วนการเหนี่ยวนํา และปัจจัยด้านคุณภาพ
  5. ใช้ Soft Switching: ตรวจสอบให้แน่ใจว่าการทํางานของ ZVS/ZCS ภายใต้ภาระที่แตกต่างกัน
  6. ตรวจสอบและเพิ่มประสิทธิภาพ: ต้นแบบและทดสอบ ทําซ้ําพารามิเตอร์ด้วย AI เพื่อเข้าถึงโซลูชันที่ใช้งานได้อย่างรวดเร็ว

บทเรียนและแนวทางปฏิบัติที่ดีที่สุด

  • เริ่มต้นด้วยแพลตฟอร์มการสร้างแบบจําลองที่เชื่อถือได้—เครื่องมือ AI ช่วยเร่งการเรียนรู้และหลีกเลี่ยงวงจรที่สูญเปล่า
  • อย่าจัดลําดับความสําคัญของความแม่นยําทางทฤษฎีมากเกินไปซึ่งระบบควบคุมสามารถชดเชยได้
  • การสร้างต้นแบบอย่างรวดเร็วให้คุณค่า—การไล่ตาม "จุดที่น่าสนใจ" ในการออกแบบ LLC นั้นทําซ้ํา
  • AI ไม่ได้แทนที่สัญชาตญาณทางวิศวกรรม แต่เพิ่มผลทวีคูณด้วยการให้ข้อเสนอแนะทันที
  • แบ่งปันประสบการณ์ (แม้กระทั่งความล้มเหลว): การเรียนรู้ที่แท้จริงมาจากม้านั่งทดสอบ ไม่ใช่แค่แผ่นข้อมูล

ด้วยแพลตฟอร์มการออกแบบ AI ที่ทันสมัย วิศวกรสามารถมุ่งเน้นไปที่ข้อมูลเชิงลึกมากกว่าการทําซ้ํา เครื่องมือที่เหมาะสมจะยุบวงจรการออกแบบที่ยาวนานและช่วยให้สามารถสํารวจได้ทันที ทําให้สามารถถามว่า "จะเกิดอะไรขึ้นถ้า" แทนที่จะเป็น "จะทําอย่างไรตอนนี้"

สรุป

โดยสรุป การทําความเข้าใจว่าถังเรโซแนนซ์ LLC ทํางานอย่างไรเป็นสิ่งสําคัญสําหรับการออกแบบตัวแปลง LLC ลักษณะเรโซแนนซ์ของถังทําให้ตัวแปลง LLC เป็นที่ต้องการอย่างมาก เนื่องจากสามารถรักษาการทํางานที่มีประสิทธิภาพและเสถียรในโหลดและระดับพลังงานที่หลากหลาย อย่างไรก็ตาม เสียงสะท้อนนี้ยังจําเป็นต้องให้ความสนใจอย่างพิถีพิถันกับการออกแบบพารามิเตอร์วงจร เนื่องจากการตอบสนองอัตราขยายของถังได้รับอิทธิพลจากปัจจัยต่างๆ รวมถึงโหลดและจุดทํางานของคอนเวอร์เตอร์ (ดูสมการ (7))
