การทำความเข้าใจหม้อแปลงอัตโนมัติ

‍หม้อแปลงอัตโนมัติต่างจากหม้อแปลงทั่วไปทั้งในด้านโครงสร้างและการทำงาน โดยปกติหม้อแปลงทั่วไปจะมีขดลวดสองชุดที่แยกจากกันทางไฟฟ้า ซึ่งประกอบด้วยขดลวดปฐมภูมิและขดลวดทุติยภูมิ แต่หม้อแปลงอัตโนมัติจะมีขดลวดเพียงชุดเดียวที่ใช้ร่วมกันระหว่างวงจรปฐมภูมิและทุติยภูมิ การออกแบบนี้ทำให้หม้อแปลงอัตโนมัติเป็นตัวเลือกที่คุ้มค่ามากขึ้นขณะที่ยังคงทำงานเหมือนกับหม้อแปลงแบบสองขดลวด

โครงสร้างและการทำงาน‍

ในหม้อแปลงอัตโนมัติ ขดลวดชุดเดียวจะถูก "แตะ" ที่จุดต่าง ๆ ตลอดความยาวของมันเพื่อให้ได้ส่วนหนึ่งของแรงดันไฟฟ้าปฐมภูมิไปยังโหลดทุติยภูมิ ซึ่งหมายความว่าขดลวดปฐมภูมิและทุติยภูมิไม่เพียงแต่เชื่อมโยงกันทางไฟฟ้า แต่ยังเชื่อมต่อกันทางแม่เหล็กผ่านแกนเดียวกัน ขดลวดปฐมภูมิจะเชื่อมต่อกับแหล่งจ่ายไฟฟ้ากระแสสลับ (AC) ขณะที่ขดลวดทุติยภูมิจะเป็นส่วนหนึ่งของขดลวดเดียวกัน ทำให้สามารถปรับแรงดันไฟฟ้าขึ้นหรือลงได้โดยการสลับการเชื่อมต่อ

ตัวอย่างเช่น หากขดลวดทั้งหมดเชื่อมต่อกับแหล่งจ่ายไฟฟ้า (ปฐมภูมิ) และขดลวดทุติยภูมิเชื่อมต่อกับส่วนหนึ่งของขดลวดนี้ แรงดันไฟฟ้าจะถูกลดลง กระแสไฟฟ้าที่ไหลในส่วนปฐมภูมิจะไหลในทิศทางหนึ่ง ในขณะที่กระแสไฟฟ้าในทุติยภูมิจะไหลในทิศทางตรงกันข้าม ส่วนของขดลวดที่สร้างแรงดันไฟฟ้าทุติยภูมิจะรับกระแสไฟฟ้าที่แตกต่างระหว่างปฐมภูมิและทุติยภูมิ

การใช้งานของหม้อแปลงอัตโนมัติ

‍หม้อแปลงอัตโนมัติสามารถออกแบบให้มีจุดแตะหลายจุดเพื่อให้ได้ระดับแรงดันไฟฟ้าที่แตกต่างกัน หม้อแปลงเหล่านี้ถูกใช้บ่อยในการปรับแรงดันไฟฟ้าสายไฟ ไม่ว่าจะเป็นการเปลี่ยนแปลงหรือการรักษาให้คงที่ เมื่อการปรับแรงดันไฟฟ้ามีขนาดเล็ก อัตราส่วนหม้อแปลงก็จะเล็กตามไปด้วย ซึ่งหมายความว่าแรงดันไฟฟ้าและกระแสไฟฟ้าระหว่างปฐมภูมิและทุติยภูมิจะเกือบเท่ากัน ส่งผลให้ขดลวดที่รับกระแสไฟฟ้าที่แตกต่างกันระหว่างสองวงจรนี้สามารถทำได้ด้วยตัวนำที่เล็กลง ลดต้นทุนเมื่อเทียบกับหม้อแปลงแบบสองขดลวด

ประสิทธิภาพของหม้อแปลงอัตโนมัติสูงกว่าหม้อแปลงทั่วไปในระดับกำลังไฟฟ้าเดียวกัน นอกจากนี้ การควบคุมแรงดันไฟฟ้า การเหนี่ยวนำรั่ว และขนาดทางกายภาพยังเล็กกว่าเนื่องจากไม่มีขดลวดทุติยภูมิ ต้นทุนของหม้อแปลงอัตโนมัติสามารถประเมินได้โดยการเปรียบเทียบปริมาณทองแดงที่ประหยัดได้ในการก่อสร้าง การประหยัดนี้แปรผันตามอัตราส่วนของแรงดันไฟฟ้าที่ต่ำกว่าและแรงดันไฟฟ้าที่สูงกว่า ตัวอย่างเช่น หากหม้อแปลงอัตโนมัติปรับแรงดันไฟฟ้าจาก 220 โวลต์เป็น 250 โวลต์ การประหยัดทองแดงสามารถเป็นประโยชน์ได้มาก มักจะอยู่ที่ประมาณ 88%

ข้อจำกัดและข้อเสีย

‍ข้อเสียหลักของหม้อแปลงอัตโนมัติคือการขาดการแยกวงจรระหว่างขดลวดปฐมภูมิและทุติยภูมิ ซึ่งเป็นข้อจำกัดในการออกแบบที่ทำให้หม้อแปลงอัตโนมัติไม่สามารถใช้งานได้อย่างปลอดภัยในการลดแรงดันไฟฟ้าสูงลงไปถึงระดับต่ำ เนื่องจากไม่มีการแยกวงจรที่จำเป็นในการป้องกันความผิดพลาด หากขดลวดทุติยภูมิเปิดวงจร กระแสไฟฟ้าโหลดจะหยุดไหล ทำให้การทำงานของหม้อแปลงหยุดลงและอาจทำให้แรงดันไฟฟ้าปฐมภูมิทั้งหมดถูกส่งไปยังขั้วทุติยภูมิ

นอกจากนี้ หากเกิดการลัดวงจรในวงจรทุติยภูมิ กระแสไฟฟ้าปฐมภูมิที่เกิดขึ้นจะสูงกว่าหม้อแปลงแบบสองขดลวดมาก ซึ่งอาจทำให้หม้อแปลงอัตโนมัติเสียหายเนื่องจากการเหนี่ยวนำที่เพิ่มขึ้น อีกทั้งเนื่องจากการเชื่อมต่อกราวด์ (Neutral) ของสองขดลวดทั้งสองชุดที่เป็นกลาง การต่อสายดินขดลวดทุติยภูมิจึงเท่ากับการต่อสายดินขดลวดปฐมภูมิ ซึ่งเป็นการยกเลิกการแยกวงจรที่อาจจำเป็นสำหรับการใช้งานบางประเภท

Variac: หม้อแปลงอัตโนมัติแบบปรับค่าได้‍

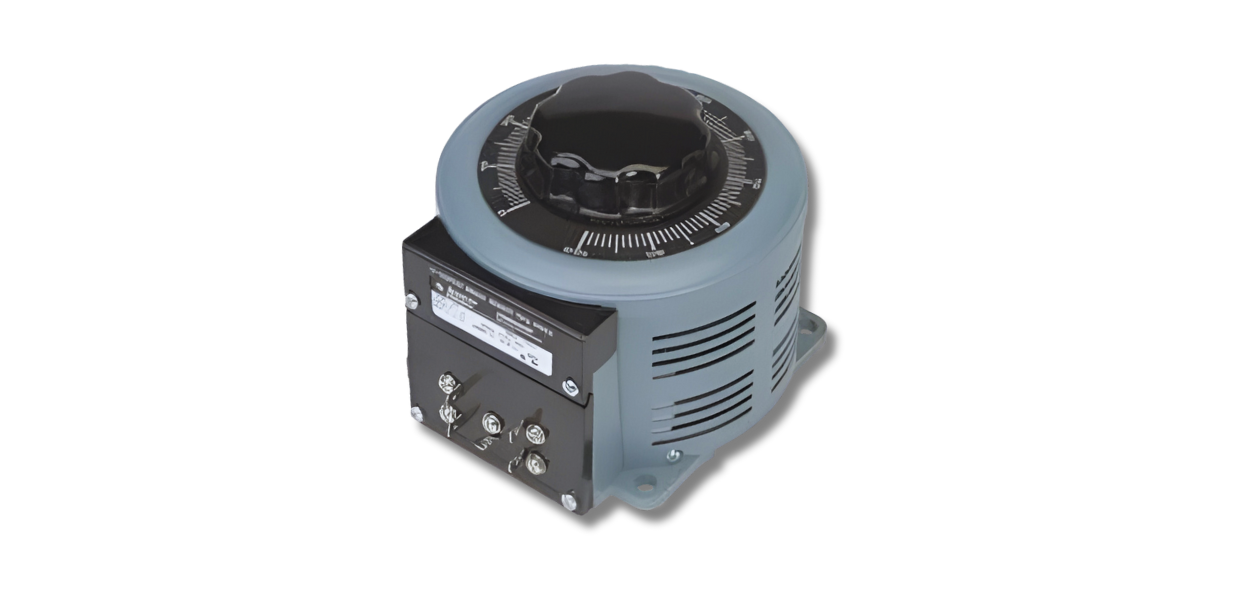

Variac เป็นหม้อแปลงอัตโนมัติประเภทหนึ่งที่ให้แรงดันไฟฟ้ากระแสสลับ (AC) ที่ปรับค่าได้จากแหล่งจ่ายไฟฟ้ากระแสสลับแบบคงที่ หม้อแปลงประเภทนี้ถูกใช้งานในห้องปฏิบัติการและการศึกษาทางวิทยาศาสตร์บ่อยครั้ง Variac ทำงานคล้ายกับหม้อแปลงอัตโนมัติแบบคงที่ แต่มีแปรงถ่านที่สามารถเคลื่อนที่ได้ตามขดลวด ให้ผู้ใช้สามารถปรับค่าแรงดันไฟฟ้าที่เอาต์พุตได้อย่างราบรื่น

โครงสร้างของ Variac ประกอบด้วยขดลวดปฐมภูมิชุดเดียวที่พันรอบแกนแม่เหล็ก โดยแรงดันไฟฟ้าทุติยภูมิถูกแตะผ่านแปรงถ่านที่สามารถหมุนหรือเคลื่อนที่ได้ตามขดลวด การออกแบบนี้ทำให้ Variac สามารถปรับแรงดันไฟฟ้าจากศูนย์ไปจนถึงแรงดันไฟฟ้าที่จ่ายเต็มและมากกว่าขึ้นอยู่กับตำแหน่งที่แตะของแหล่งจ่ายไฟฟ้า

Variac เป็นเครื่องมือที่มีความหลากหลายและถูกใช้ในงานต่าง ๆ เช่น การลดแสงไฟและการจ่ายแหล่งจ่ายไฟฟ้ากระแสสลับแบบปรับค่าได้ในห้องปฏิบัติการและเวิร์กช็อป อย่างไรก็ตาม ต้องใช้ความระมัดระวังเป็นพิเศษ โดยเฉพาะในเรื่องการป้องกันด้วยฟิวส์ เพื่อให้แน่ใจว่าแรงดันไฟฟ้าที่สูงกว่าไม่ถึงขั้วทุติยภูมิในกรณีที่เกิดความผิดพลาด

ข้อดีของหม้อแปลงอัตโนมัติ‍

หม้อแปลงอัตโนมัติมีข้อดีหลายประการเมื่อเทียบกับหม้อแปลงแบบสองขดลวดทั่วไป โดยทั่วไปจะมีประสิทธิภาพสูงกว่าในระดับ VA เท่ากัน มีขนาดเล็กกว่า และต้องการทองแดงน้อยกว่าในการก่อสร้าง ทำให้มีความคุ้มค่ามากขึ้น การสูญเสียในแกนและทองแดง (การสูญเสีย I²R) น้อยลงเนื่องจากมีความต้านทานและรีแอกแทนซ์รั่วน้อยลง ส่งผลให้การควบคุมแรงดันไฟฟ้าดีกว่าหม้อแปลงแบบสองขดลวดที่เทียบเท่ากัน

สรุปได้ว่า แม้ว่าหม้อแปลงอัตโนมัติจะคุ้มค่าและมีประสิทธิภาพ แต่เหมาะสมที่สุดสำหรับการใช้งานที่ไม่ต้องการการแยกวงจรระหว่างวงจรปฐมภูมิและทุติยภูมิ Variac ยังเพิ่มประโยชน์ในการปรับค่าแรงดันไฟฟ้าได้ ทำให้เป็นเครื่องมือที่มีคุณค่าในสถานการณ์ต่าง ๆ การเข้าใจจุดแข็งและข้อจำกัดของหม้อแปลงอัตโนมัติจะช่วยให้สามารถนำไปใช้ในระบบไฟฟ้าได้อย่างมีประสิทธิภาพ
