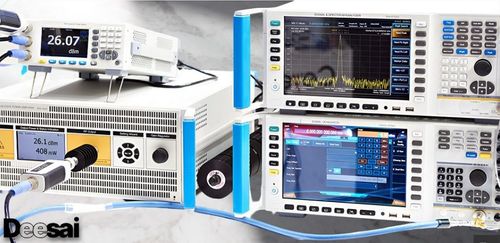

ประเภทของเครื่องกำเนิดสัญญาณ

มีเครื่องกำเนิดสัญญาณมากมายในตลาด ตั้งแต่เครื่องกำเนิดฟังก์ชันง่ายๆ ไปจนถึงเครื่องกำเนิดสัญญาณรูปคลื่นตามอำเภอใจที่ซับซ้อน มาดูเครื่องกำเนิดสัญญาณ 5 ประเภททั่วไปกัน

1. เครื่องกำเนิดสัญญาณ RF
2. เครื่องกำเนิดสัญญาณเวกเตอร์
3. เครื่องกำเนิดรูปคลื่นตามอำเภอใจ
4. เครื่องกำเนิดฟังก์ชัน
5. เครื่องกำเนิดพัลส์
6. เครื่องกำเนิดสัญญาณ RF

เครื่องกำเนิดความถี่วิทยุ (RF) สร้างสัญญาณความถี่สูงในสเปกตรัมความถี่วิทยุ โดยทั่วไปจะมีช่วงตั้งแต่ไม่กี่กิโลเฮิรตซ์ไปจนถึงหลายกิกะเฮิรตซ์ เครื่องกำเนิด RF สามารถทดสอบและประเมินประสิทธิภาพของส่วนประกอบและระบบ RF เช่น เสาอากาศ ตัวกรอง เครื่องขยายสัญญาณ และระบบสื่อสาร

หน้าที่หลักของเครื่องกำเนิด RF คือการจัดหาแหล่งสัญญาณที่เสถียรและเชื่อถือได้สำหรับการทดสอบและประเมินวงจรอิเล็กทรอนิกส์และอุปกรณ์ เครื่องกำเนิด RF ประกอบด้วยออสซิลเลเตอร์ในพื้นที่ โมดูเลเตอร์ และเครื่องขยายกำลัง

• ออสซิลเลเตอร์ในพื้นที่สร้างสัญญาณ RF พื้นฐาน
• โมดูเลเตอร์จะเพิ่มการมอดูเลตที่ต้องการให้กับสัญญาณ เช่น การมอดูเลตแอมพลิจูด (AM) หรือการมอดูเลตความถี่ (FM)
• เครื่องขยายเสียงจะขยายสัญญาณที่มอดูเลตไปยังระดับที่ต้องการ ซึ่งเหมาะสำหรับการทดสอบและประเมินส่วนประกอบและระบบ RF

คุณสามารถพบเครื่องส่งสัญญาณ RF ได้ในแอปพลิเคชันต่างๆ เช่น โทรคมนาคม การทหารและการป้องกันประเทศ และอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม เครื่องส่งสัญญาณเหล่านี้มีบทบาทสำคัญในการทดสอบและประเมินส่วนประกอบและระบบ RF เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดด้านประสิทธิภาพที่ต้องการ

เครื่องกำเนิดสัญญาณเวกเตอร์

เครื่องกำเนิดสัญญาณเวกเตอร์ (VSG) คือเครื่องกำเนิดสัญญาณที่สามารถสร้างสัญญาณที่มีแอมพลิจูดและเฟสที่ปรับแล้ว ซึ่งเรียกอีกอย่างว่าสัญญาณเวกเตอร์ ซึ่งแตกต่างจากเครื่องกำเนิดสัญญาณแบบเดิมที่สร้างสัญญาณที่มีแอมพลิจูดคงที่เท่านั้น VSG สามารถสร้างสัญญาณที่มีแอมพลิจูดและเฟสที่แปรผันได้ ซึ่งถือเป็นสิ่งสำคัญสำหรับการทดสอบและประเมินเครือข่ายเซลลูลาร์และระบบดาวเทียม

หน้าที่หลักของ VSG คือการสร้างสัญญาณที่ซับซ้อนเพื่อการทดสอบและประเมินระบบการสื่อสารและอุปกรณ์อิเล็กทรอนิกส์ เช่น ตัวกรอง เครื่องขยายสัญญาณ และโมเด็ม

โดยทั่วไป VSG จะประกอบด้วยเครื่องกำเนิดสัญญาณดิจิทัล ตัวปรับสัญญาณ และเครื่องขยายสัญญาณ ซึ่งทำงานร่วมกันเพื่อสร้างสัญญาณที่ต้องการ เครื่องกำเนิดสัญญาณดิจิทัลจะสร้างสัญญาณเบสแบนด์ จากนั้นจึงปรับแอมพลิจูดและเฟสเพื่อสร้างสัญญาณที่ปรับสัญญาณขั้นสุดท้าย

VSG สามารถพบได้ในอุตสาหกรรมโทรคมนาคม ซึ่งมีบทบาทสำคัญในการทดสอบและประเมินระบบและอุปกรณ์การสื่อสารสมัยใหม่ ในอุตสาหกรรมอื่นๆ เช่น อุตสาหกรรมการทหารและการป้องกันประเทศ VSG จะทำการทดสอบและประเมินระบบนำวิถีเรดาร์และขีปนาวุธ

เครื่องกำเนิดรูปคลื่นตามอำเภอใจ

เครื่องกำเนิดสัญญาณแบบ Arbitrary Waveform Generator คือเครื่องกำเนิดสัญญาณที่สามารถสร้างคลื่นสัญญาณใดๆ ก็ได้ภายในช่วงความถี่ของเครื่องกำเนิดสัญญาณนั้นๆ ซึ่งแตกต่างจากเครื่องกำเนิดสัญญาณอื่นๆ ที่สร้างคลื่นสัญญาณที่กำหนดไว้ล่วงหน้า เช่น คลื่นไซน์ คลื่นสี่เหลี่ยม และคลื่นสามเหลี่ยม เครื่องกำเนิดสัญญาณแบบ Arbitrary Waveform Generator สามารถสร้างคลื่นสัญญาณต่างๆ มากมายที่ผู้ใช้สามารถตั้งโปรแกรมหรือกำหนดได้เอง

รูปคลื่นถูกสร้างขึ้นโดยการสังเคราะห์ชุดตัวอย่างแบบดิจิทัลที่เก็บไว้ในหน่วยความจำ ซึ่งจะถูกแปลงเป็นสัญญาณแอนะล็อกผ่านตัวแปลงดิจิทัลเป็นแอนะล็อก (DAC)

คุณจะพบเครื่องกำเนิดคลื่นสัญญาณตามอำเภอใจในแอปพลิเคชันต่างๆ มากมาย เช่น

• การทดสอบและการวัดทางอิเล็กทรอนิกส์
• โทรคมนาคม
• อุปกรณ์เครื่องเสียงและวีดิโอ
• อุตสาหกรรมยานยนต์
• การทหารและการป้องกันประเทศ
• การวิจัยและพัฒนา

เครื่องกำเนิดคลื่นสัญญาณแบบสุ่มมีความแม่นยำสูง มีความยืดหยุ่น และมีความคล่องตัว ทำให้คุณสามารถสร้างคลื่นสัญญาณต่างๆ เพื่อวัตถุประสงค์ในการทดสอบและประเมินผล นอกจากนี้ เครื่องกำเนิดคลื่นสัญญาณแบบสุ่มยังสามารถสร้างคลื่นสัญญาณที่ซับซ้อนกว่าได้ เช่น สัญญาณพัลส์และสัญญาณมอดูเลต ซึ่งสามารถจำลองสภาพโลกแห่งความเป็นจริงได้ ทำให้เครื่องกำเนิดคลื่นสัญญาณเป็นเครื่องมือสำคัญในอุตสาหกรรมต่างๆ

เครื่องกำเนิดฟังก์ชัน

เครื่องกำเนิดฟังก์ชันสร้างคลื่นไฟฟ้าหลากหลายรูปแบบ เช่น ไซน์ สี่เหลี่ยม สามเหลี่ยม และฟันเลื่อย ที่ความถี่หลากหลาย หน้าที่หลักของเครื่องกำเนิดฟังก์ชันคือการจัดหาแหล่งสัญญาณที่สะดวกและยืดหยุ่นสำหรับการทดสอบและประเมินวงจรอิเล็กทรอนิกส์และอุปกรณ์ต่างๆ

เครื่องกำเนิดฟังก์ชันโดยทั่วไปประกอบด้วยเครื่องกำเนิดรูปคลื่น วงจรควบคุมความถี่ และเครื่องขยายเสียง เครื่องกำเนิดรูปคลื่นจะสร้างรูปคลื่นพื้นฐาน ในขณะที่วงจรควบคุมความถี่จะกำหนดความถี่ของรูปคลื่น เครื่องขยายเสียงจะขยายรูปคลื่นให้ถึงระดับที่ต้องการ ทำให้เหมาะสำหรับการทดสอบและประเมินวงจรอิเล็กทรอนิกส์และอุปกรณ์ต่างๆ

คุณจะพบเครื่องกำเนิดฟังก์ชันในแอปพลิเคชันต่างๆ เช่น การทดสอบอุปกรณ์อิเล็กทรอนิกส์ การศึกษา และการวิจัย วิศวกรอิเล็กทรอนิกส์ ช่างเทคนิค และนักศึกษาใช้เครื่องกำเนิดฟังก์ชันเพื่อทดสอบและประเมินประสิทธิภาพของวงจรอิเล็กทรอนิกส์และอุปกรณ์ต่างๆ นอกจากนี้ยังใช้ในการพัฒนาและทดสอบอุปกรณ์เสียงและวิดีโอ ตลอดจนในการผลิตอุปกรณ์อิเล็กทรอนิกส์ต่างๆ

เครื่องกำเนิดพัลส์

เครื่องกำเนิดพัลส์สร้างสัญญาณไฟฟ้าหรือพัลส์ ซึ่งโดยปกติจะมีระยะเวลาและจังหวะที่แม่นยำ เครื่องกำเนิดพัลส์ทดสอบและประเมินวงจรอิเล็กทรอนิกส์และอุปกรณ์ต่างๆ เช่น วงจรดิจิทัล วงจรจับเวลา และระบบสื่อสาร

หน้าที่หลักของเครื่องกำเนิดพัลส์คือการสร้างแหล่งพัลส์ที่แม่นยำและควบคุมได้สำหรับการทดสอบและประเมินวงจรอิเล็กทรอนิกส์และอุปกรณ์ เครื่องกำเนิดพัลส์ประกอบด้วยวงจรจับเวลา วงจรสร้างรูปร่าง และเครื่องขยายสัญญาณ

วงจรจับเวลาจะกำหนดระยะเวลาของพัลส์ ในขณะที่วงจรกำหนดรูปร่างจะกำหนดรูปร่างของพัลส์ เช่น รูปสี่เหลี่ยม สามเหลี่ยม หรือฟันเลื่อย เครื่องขยายเสียงจะขยายพัลส์ให้ถึงระดับที่ต้องการ ทำให้เหมาะสำหรับการทดสอบและประเมินวงจรอิเล็กทรอนิกส์และอุปกรณ์ต่างๆ

ผู้คนจำนวนมากในหลายสาขาใช้เครื่องกำเนิดพัลส์

• วิศวกรอิเล็กทรอนิกส์ใช้เครื่องกำเนิดพัลส์เพื่อทดสอบและประเมินประสิทธิภาพของวงจรดิจิทัล วงจรจับเวลา และระบบสื่อสาร
• ช่างเทคนิคใช้เครื่องกำเนิดพัลส์เพื่อวินิจฉัยและซ่อมแซมอุปกรณ์และระบบอิเล็กทรอนิกส์
• นักวิจัยใช้เครื่องกำเนิดพัลส์เพื่อศึกษาและทดสอบวงจรและระบบอิเล็กทรอนิกส์
• นักศึกษาสาขาอิเล็กทรอนิกส์และวิศวกรรมศาสตร์ใช้เครื่องกำเนิดพัลส์เพื่อศึกษาและทดสอบวงจรอิเล็กทรอนิกส์

เครื่องกำเนิดสัญญาณ – คุณสมบัติหลัก

เมื่อเลือกเครื่องกำเนิดสัญญาณ สิ่งสำคัญคือต้องพิจารณาคุณสมบัติหลักบางประการเพื่อให้แน่ใจว่าเครื่องจะตอบสนองความต้องการของคุณและทำงานตามความคาดหวังของคุณ ด้วยวิธีนี้ คุณสามารถมั่นใจได้ว่าเครื่องกำเนิดสัญญาณของคุณจะให้ผลการทดสอบที่แม่นยำและเชื่อถือได้

1. ช่วงความถี่ของเครื่องกำเนิดสัญญาณหมายถึงช่วงความถี่ในหน่วยเฮิรตซ์ (Hz) ที่เครื่องกำเนิดสัญญาณสามารถผลิตได้ ช่วงความถี่เป็นปัจจัยสำคัญที่ต้องพิจารณาเนื่องจากส่งผลต่อความแม่นยำของสัญญาณที่สร้างขึ้นและความสามารถในการทดสอบอุปกรณ์และระบบต่างๆ
2. ช่วงแอมพลิจูดหมายถึงช่วงแอมพลิจูดที่เครื่องกำเนิดสัญญาณสามารถผลิตได้ ยิ่งช่วงแอมพลิจูดสูงขึ้น เครื่องกำเนิดสัญญาณก็จะมีความยืดหยุ่นและแม่นยำมากขึ้น สิ่งสำคัญคือต้องพิจารณาช่วงแอมพลิจูดเพื่อให้แน่ใจว่าสัญญาณที่ผลิตได้มีระดับแอมพลิจูดที่ต้องการสำหรับการใช้งาน
3. กำลังส่งออกหมายถึงระดับพลังงานที่เครื่องกำเนิดสัญญาณสามารถผลิตได้ ซึ่งเป็นปัจจัยสำคัญที่ต้องพิจารณา เนื่องจากส่งผลต่อความแม่นยำและช่วงของสัญญาณที่สร้างขึ้น กำลังส่งออกที่ต่ำหรือสูงเกินไปอาจส่งผลให้ผลการทดสอบไม่แม่นยำหรือทำให้อุปกรณ์ที่ทดสอบมีประสิทธิภาพต่ำ
4. ความสามารถในการปรับเปลี่ยนสัญญาณหมายถึงความสามารถของเครื่องกำเนิดสัญญาณในการปรับเปลี่ยนแอมพลิจูด ความถี่ หรือเฟสของสัญญาณที่สร้างขึ้น การปรับเปลี่ยนสัญญาณมีความสำคัญเพราะช่วยให้คุณสามารถทดสอบอุปกรณ์และระบบต่างๆ ได้ รวมถึงอุปกรณ์และระบบที่ใช้การปรับเปลี่ยนแอมพลิจูด การปรับเปลี่ยนพัลส์ การปรับเปลี่ยนความถี่ หรือการปรับเปลี่ยนเฟส
5. ฟังก์ชันการกวาดและการแยกสัญญาณช่วยให้ผู้ใช้สามารถสร้างสัญญาณในช่วงความถี่และช่วงเวลาที่ระบุได้ ฟังก์ชันนี้มีประโยชน์สำหรับการทดสอบอุปกรณ์และระบบที่ต้องการสัญญาณเป็นระยะ เช่น เครื่องส่งสัญญาณความถี่วิทยุ
6. รูปแบบของเครื่องกำเนิดสัญญาณจะอ้างอิงถึงประเภทของคลื่นที่เครื่องสามารถผลิตได้ (เช่น ไซน์ สี่เหลี่ยม สามเหลี่ยม ฯลฯ) คุณจะต้องพิจารณาถึงรูปแบบของเครื่องกำเนิดสัญญาณเพื่อให้แน่ใจว่าเครื่องสามารถผลิตสัญญาณประเภทที่ต้องการสำหรับแอปพลิเคชันของคุณได้
7. ตัวเลือกการทริกเกอร์ช่วยให้ผู้ใช้สามารถซิงโครไนซ์การสร้างสัญญาณกับสัญญาณหรือเหตุการณ์อื่นๆ คุณสมบัตินี้มีความสำคัญสำหรับระบบทดลองที่ต้องมีซิงโครไนซ์ เช่น วงจรดิจิทัลและวงจรจับเวลา การทริกเกอร์ยังมีประโยชน์สำหรับการวิจัยและการทดลองกับวงจรอิเล็กทรอนิกส์ เนื่องจากช่วยให้คุณควบคุมเวลาของสัญญาณที่สร้างขึ้นได้
8. หน่วยความจำรูปคลื่นช่วยให้ผู้ใช้สามารถจัดเก็บรูปคลื่นไว้ใช้ในภายหลัง ฟังก์ชันนี้มีประโยชน์ในการจัดเก็บสัญญาณหรือรูปคลื่นที่ใช้บ่อย และช่วยประหยัดเวลาในการตั้งค่าการทดสอบหรือการทดลอง
