ตัวเก็บประจุแบบแยกส่วนและแบบบายพาสมีความสำคัญอย่างยิ่งในการออกแบบวงจรไฟฟ้า ช่วยรักษาเสถียรภาพของแรงดันไฟฟ้า ลดสัญญาณรบกวน และทำให้สัญญาณไหลได้อย่างราบรื่น ตัวเก็บประจุเหล่านี้ทำงานอย่างเงียบๆ ในเบื้องหลังเพื่อปกป้องชิ้นส่วนที่ไวต่อความเสียหาย เช่น ไอซี จากแรงดันไฟฟ้าตก การรบกวน และปัญหาด้านประสิทธิภาพ บทความนี้จะอธิบายวิธีการทำงาน ตำแหน่งที่ควรติดตั้ง วิธีการเลือกค่า และเหตุผลที่ตัวเก็บประจุเหล่านี้มีความสำคัญต่อการรักษาความน่าเชื่อถือและประสิทธิภาพของวงจร

ตัวเก็บประจุแยกวงจรเพื่อความเสถียรของวงจร

ตัวเก็บประจุแบบแยกวงจรมีหน้าที่หลักในการรักษาเสถียรภาพของวงจรอิเล็กทรอนิกส์โดยการแยกสัญญาณกระแสสลับ (AC) ออกจากสัญญาณกระแสตรง (DC) การแยกนี้ช่วยลดการบิดเบือนของพลังงานและสัญญาณรบกวน จึงทำให้สามารถจ่ายกระแสตรงที่บริสุทธิ์และคงที่ให้กับส่วนประกอบต่างๆ เช่น วงจรรวม (IC) การรักษาเสถียรภาพของแหล่งจ่ายไฟกระแสตรงมีความสำคัญอย่างยิ่งในวงจรลอจิก ซึ่งแม้แต่การเปลี่ยนแปลงแรงดันไฟฟ้าเพียงเล็กน้อยก็อาจทำให้เกิดการตีความสัญญาณผิดพลาดได้ ตัวอย่างเช่น หากแรงดันไฟฟ้าใกล้กับเกตลอจิก 5V ลดลงเหลือประมาณ 2.5V เกตอาจอ่านสัญญาณผิดพลาด ดังนั้น การใช้ตัวเก็บประจุแบบแยกวงจรจึงจำเป็นเพื่อรักษาการตีความสัญญาณที่ถูกต้องภายในระบบเหล่านี้

ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยเฉพาะอย่างยิ่งในอุปกรณ์ที่ซับซ้อนและล้ำสมัย ตัวเก็บประจุแบบแยกวงจร (decoupling capacitors) มีประโยชน์อย่างมาก มันมีบทบาทในการจัดการความซับซ้อนที่เกี่ยวข้องกับความสมบูรณ์ของสัญญาณและความเสถียรของพลังงาน โดยการรักษาระดับแรงดันไฟฟ้าให้คงที่ ตัวเก็บประจุเหล่านี้จะป้องกันข้อผิดพลาดในการทำงานที่อาจเกิดขึ้นและปัญหาด้านประสิทธิภาพที่เกี่ยวข้อง อุปกรณ์ที่ขาดการแยกวงจรอย่างเหมาะสมมักแสดงพฤติกรรมที่ไม่เสถียร โดยมีปัญหาที่อาจต้องมีการทดสอบและวิเคราะห์อย่างละเอียดเพื่อระบุ ซึ่งเน้นย้ำถึงความสำคัญของการออกแบบการแยกวงจรที่ดี

การจัดวางตัวเก็บประจุแบบแยกส่วนอย่างมีประสิทธิภาพมีส่วนช่วยอย่างมากต่อประโยชน์ใช้สอย กลยุทธ์ที่รอบคอบจะวางตัวเก็บประจุเหล่านี้ไว้ใกล้กับขาจ่ายไฟของไอซีเพื่อลดค่าความเหนี่ยวนำปรสิต ด้วยเทคนิคการผลิตที่พิถีพิถัน การรวมตัวเก็บประจุเหล่านี้เข้ากับแผงวงจรจึงได้รับการปรับแต่งอย่างละเอียด ทำให้มั่นใจได้ว่าจะมีการชดเชยความผันผวนของแรงดันไฟฟ้าที่อาจเกิดขึ้นได้ทันที แนวทางปฏิบัตินี้สะท้อนให้เห็นถึงการผสมผสานที่ลงตัวระหว่างหลักการทางวิศวกรรมและการประยุกต์ใช้ในทางปฏิบัติ โดยเน้นย้ำว่าการใส่ใจในทุกรายละเอียดอย่างพิถีพิถันสามารถเพิ่มประสิทธิภาพการทำงานโดยรวมของวงจรได้อย่างไร

การจัดวางตัวเก็บประจุแบบแยกวงจร

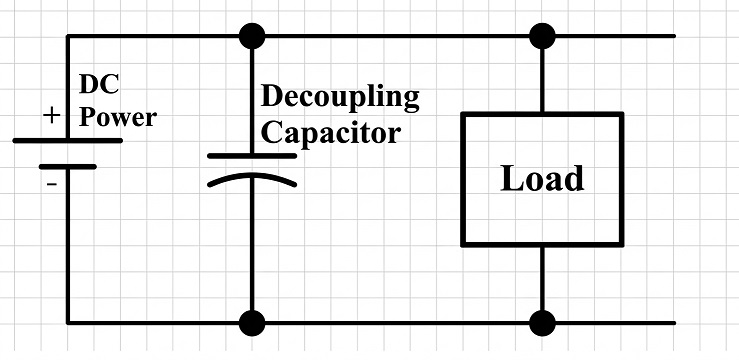

การจัดวางตัวเก็บประจุแยกส่วนอย่างรอบคอบระหว่างแหล่งจ่ายไฟและวงจรรวม (IC) ช่วยส่งเสริมการทำงานของอุปกรณ์อิเล็กทรอนิกส์ที่ดียิ่งขึ้น ในการจัดเรียงนี้ ตัวเก็บประจุจะเชื่อมต่อแบบขนาน ทำให้มั่นใจได้ว่าอิมพีแดนซ์สำหรับสัญญาณกระแสตรง (DC) จะน้อยที่สุด ในขณะเดียวกันก็ให้เส้นทางตรงไปยังกราวด์สำหรับสัญญาณรบกวนกระแสสลับ (AC) การนำเสนอเส้นทางที่มีอิมพีแดนซ์ต่ำสำหรับสัญญาณรบกวนความถี่สูง การจัดวางแบบนี้ช่วยให้ได้เอาต์พุต DC ที่เสถียรและบริสุทธิ์ยิ่งขึ้น ซึ่งช่วยเพิ่มประสิทธิภาพโดยรวมของอุปกรณ์

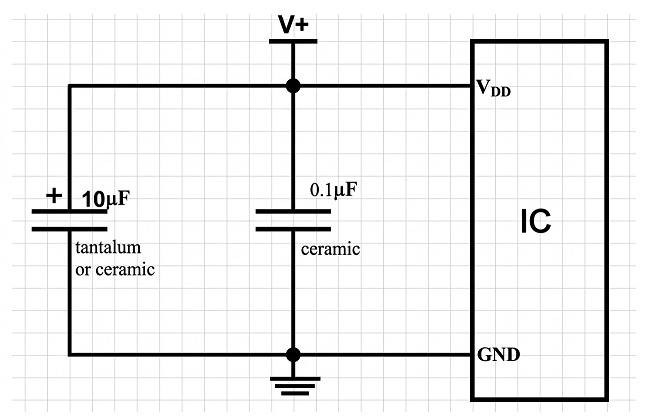

การใช้ตัวเก็บประจุที่มีค่าความจุต่างกันเป็นกลยุทธ์ที่ใช้กันทั่วไปเพื่อจัดการกับสัญญาณรบกวนที่มีความถี่หลากหลาย สำหรับการจัดการกับสัญญาณรบกวนความถี่ต่ำ มักจะวางตัวเก็บประจุขนาด 10 µF ไว้ในระยะห่างจากไอซี ในขณะที่ตัวเก็บประจุขนาด 0.1 µF ที่วางใกล้กับไอซีมากขึ้น จะช่วยจัดการกับสัญญาณรบกวนความถี่สูงได้อย่างมีประสิทธิภาพ การเลือกชนิดของตัวเก็บประจุก็มีความสำคัญเช่นกัน ตัวเก็บประจุแบบอิเล็กโทรไลต์มีความโดดเด่นในการลดสัญญาณรบกวนความถี่ต่ำ ในขณะที่ตัวเก็บประจุแบบเซรามิกสามารถจัดการกับสัญญาณรบกวนความถี่สูงได้อย่างมีประสิทธิภาพ

จากประสบการณ์ในภาคสนามพบว่า การจัดวางตัวเก็บประจุอย่างมีประสิทธิภาพนั้น ไม่เพียงแต่ต้องคำนึงถึงคุณสมบัติทางไฟฟ้าเท่านั้น แต่ยังต้องคำนึงถึงข้อจำกัดทางกายภาพของแผงวงจรด้วย ระยะห่างระหว่างตัวเก็บประจุและไอซีส่งผลต่อผลลัพธ์ในการลดสัญญาณรบกวน เนื่องจากผลกระทบของค่าความเหนี่ยวนำและความต้านทานในเส้นทางการเชื่อมต่อ การปรับตำแหน่งผ่านการทดลองซ้ำๆ มักช่วยให้ผู้เชี่ยวชาญได้ผลลัพธ์ที่ดีกว่า

ความเข้าใจอย่างลึกซึ้งเกี่ยวกับการพัฒนาทางอิเล็กทรอนิกส์แสดงให้เห็นว่า แนวทางสากลเป็นพื้นฐานที่แข็งแกร่ง แต่ความต้องการเฉพาะของแต่ละวงจรนั้นต้องการกลยุทธ์เฉพาะบุคคล การจัดวางตัวเก็บประจุแยกส่วนนั้นเหนือกว่าขั้นตอนทางเทคนิคทั่วไป แต่เป็นส่วนสำคัญในการปรับแต่งศักยภาพของแต่ละวงจรให้ตรงตามเกณฑ์ประสิทธิภาพที่ต้องการ การตัดสินใจแต่ละครั้งสะท้อนให้เห็นถึงการผสมผสานระหว่างความรู้ สัญชาตญาณ และนวัตกรรม ที่ปรับแต่งมาเพื่อปลดล็อกศักยภาพสูงสุดของวงจร

การเลือกค่าที่เหมาะสมสำหรับตัวเก็บประจุแยกวงจร

ตัวเก็บประจุแบบแยกวงจรช่วยรักษาเสถียรภาพของแรงดันไฟฟ้าของแหล่งจ่ายไฟโดยการกรองสัญญาณรบกวน ทำหน้าที่เป็นตัวป้องกันที่เงียบสงบในวงจรอิเล็กทรอนิกส์ ต่างจากตัวเก็บประจุแบบบายพาสซึ่งการเลือกค่อนข้างตรงไปตรงมา ตัวเก็บประจุแบบแยกวงจรต้องการการเลือกที่ชาญฉลาดโดยอาศัยหลักปฏิบัติที่เป็นที่ยอมรับ การพิจารณารายละเอียดเฉพาะของวงจรจะช่วยให้พบค่าตัวเก็บประจุที่เหมาะสมที่สุดซึ่งสอดคล้องกับความต้องการของวงจรได้อย่างลงตัว

เพื่อรับมือกับสัญญาณรบกวนความถี่ต่ำ ควรพิจารณาใช้ตัวเก็บประจุในช่วง 1µF ถึง 100µF ส่วนการรับมือกับสัญญาณรบกวนความถี่สูง ค่าระหว่าง 0.01µF ถึง 0.1µF มักจะใช้งานได้ดี ช่วงค่าเหล่านี้เป็นเพียงแนวทางที่ยืดหยุ่น ซึ่งกระตุ้นให้พิจารณาอย่างรอบคอบถึงความต้องการที่แท้จริงของแต่ละแอปพลิเคชัน การศึกษาข้อมูลจำเพาะของไอซีอย่างละเอียดจะช่วยให้ได้คำแนะนำที่เป็นประโยชน์เกี่ยวกับค่าตัวเก็บประจุ ซึ่งจะนำไปสู่การตัดสินใจที่ชาญฉลาดและมีประสิทธิภาพ

การนำตัวเก็บประจุแบบแยกส่วนมาใช้ในการออกแบบนั้นไม่ใช่แค่การเลือกค่าเท่านั้น การจะได้ประสิทธิภาพตามที่ต้องการนั้นขึ้นอยู่กับการเชื่อมต่อตัวเก็บประจุเหล่านี้เข้ากับระนาบกราวด์ที่มีอิมพีแดนซ์ต่ำ ซึ่งเป็นขั้นตอนที่ช่วยเพิ่มประสิทธิภาพ ข้อมูลเชิงปฏิบัติแสดงให้เห็นว่าการลดค่าความเหนี่ยวนำของสายไฟสามารถช่วยปรับปรุงการลดเสียงรบกวนได้ดียิ่งขึ้น แสดงให้เห็นถึงความซับซ้อนของการประยุกต์ใช้งานและความชาญฉลาดของมนุษย์ในการแก้ไขปัญหาทางเทคนิค

ตัวเก็บประจุบายพาส

ในวงจรไฟฟ้า ตัวเก็บประจุบายพาสมีหน้าที่หลักในการจัดการสัญญาณรบกวนและรักษาความสมบูรณ์ของสัญญาณ เมื่อติดตั้งตัวเก็บประจุเหล่านี้ในตำแหน่งที่เหมาะสมระหว่างขา Vcc และ GND จะช่วยลดสัญญาณรบกวนจากแหล่งจ่ายไฟและยับยั้งแรงดันไฟฟ้ากระชากได้อย่างมีประสิทธิภาพ โดยจะกรองสัญญาณรบกวนทั้งภายนอกและภายใน และส่งผ่านสัญญาณรบกวน AC ไปยังกราวด์โดยตรงเพื่อทำให้สัญญาณ DC สะอาดขึ้น

กลไกการทำงานของตัวเก็บประจุบายพาสเกี่ยวข้องกับการจัดหาเส้นทางที่มีความต้านทานต่ำสำหรับสัญญาณ AC ทำให้สามารถเบี่ยงเบนสัญญาณรบกวนที่ไม่ต้องการจากส่วนประกอบที่ไวต่อสัญญาณรบกวนไปยังกราวด์ได้ เส้นทางนี้ช่วยรักษาเสถียรภาพของระดับแรงดันไฟฟ้าทั่วทั้งระบบ ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และความสมบูรณ์ของข้อมูล ความสามารถนี้มีความสำคัญในการป้องกันการทำงานผิดพลาดทั้งในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและระบบอุตสาหกรรม ซึ่งเน้นย้ำถึงความสำคัญของตัวเก็บประจุบายพาสในการใช้งานที่หลากหลาย

ประสบการณ์ในการออกแบบวงจรช่วยให้เข้าใจถึงการเลือกตัวเก็บประจุบายพาสที่เหมาะสม ปัจจัยต่างๆ เช่น ค่าความจุ ความต้านทานอนุกรมเทียบเท่า (ESR) และการตอบสนองความถี่ ล้วนมีบทบาทสำคัญ ตัวเก็บประจุเซรามิกมักถูกเลือกใช้สำหรับการใช้งานความถี่สูง เนื่องจาก ESR ต่ำช่วยลดสัญญาณรบกวนได้ดีขึ้น ประสิทธิภาพของตัวเก็บประจุเซรามิกยังขึ้นอยู่กับตำแหน่งใกล้กับขาจ่ายไฟ ทำให้การออกแบบเลย์เอาต์ PCB อย่างระมัดระวังเป็นส่วนสำคัญของการออกแบบวงจร

การทำความเข้าใจอย่างลึกซึ้งเกี่ยวกับตัวเก็บประจุบายพาสจะช่วยเพิ่มความทนทานของระบบอิเล็กทรอนิกส์ ในทางปฏิบัติ การวางส่วนประกอบเหล่านี้ไว้ใกล้กับขาจ่ายไฟจะช่วยลดการเหนี่ยวนำปรสิต ซึ่งเป็นกลยุทธ์ที่ได้มาจากการเรียนรู้จากประสบการณ์และการทดลอง ความรู้ที่ได้จากการประยุกต์ใช้โดยตรงช่วยสร้างวงจรที่ไม่เพียงแต่แข็งแรงทนทาน แต่ยังใช้งานได้อย่างน่าเชื่อถือในวงการอิเล็กทรอนิกส์ที่เปลี่ยนแปลงไป

หน้าที่และผลกระทบของตัวเก็บประจุบายพาสตัวส่งสัญญาณ

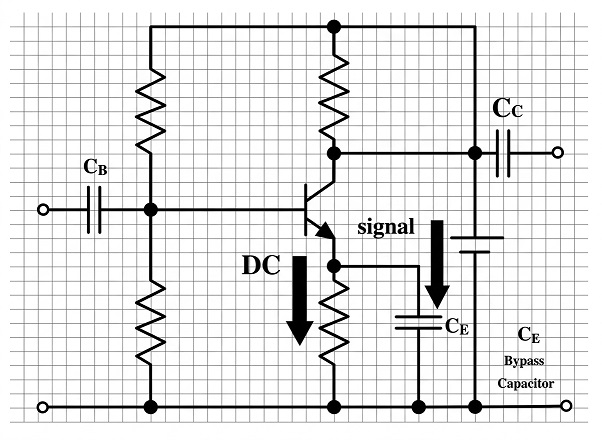

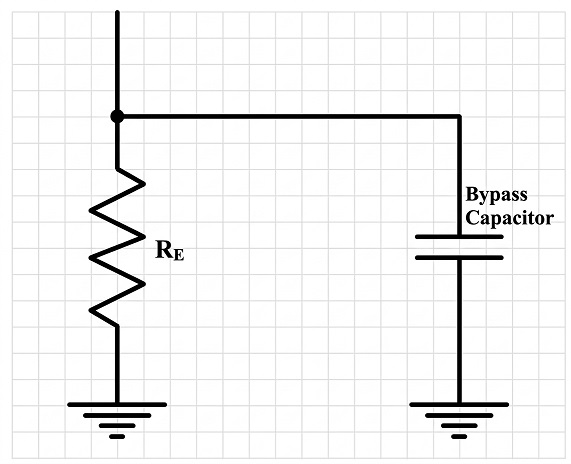

วงจรนี้แสดงแอมพลิฟายเออร์แบบคอมมอนอีมิเตอร์ โดยตัวต้านทานที่ขาอีมิเตอร์ได้รับการรองรับด้วยตัวเก็บประจุบายพาสเพื่อเพิ่มอัตราขยายกระแสสลับ ตัวต้านทานที่ขาอีมิเตอร์ช่วยให้กระแสตรงมีเสถียรภาพโดยการกำหนดจุดการทำงานของทรานซิสเตอร์ ทำให้กระแสตรงไหลผ่านได้อย่างคงที่ ในระหว่างการทำงานแบบกระแสสลับ สัญญาณที่ส่งผ่านขาอีมิเตอร์มีแนวโน้มที่จะสร้างการป้อนกลับเชิงลบที่ไม่ต้องการ เนื่องจากตัวต้านทานสร้างแรงดันไฟฟ้าที่เปลี่ยนแปลง ตัวเก็บประจุบายพาสแก้ปัญหานี้โดยการเสนอเส้นทางที่มีอิมพีแดนซ์ต่ำสำหรับสัญญาณกระแสสลับ ทำให้สัญญาณสามารถผ่านไปยังกราวด์แทนที่จะเกิดขึ้นที่ตัวต้านทาน

เมื่อส่วนกระแสสลับถูกลัดวงจรลงกราวด์อย่างมีประสิทธิภาพ ตัวส่งสัญญาณจะทำงานราวกับว่าไม่มีตัวต้านทานอยู่สำหรับความถี่สัญญาณ ซึ่งจะเพิ่มอัตราขยายแรงดันของแอมพลิฟายเออร์ในขณะที่ยังคงรักษาค่าไบแอสกระแสตรงให้คงที่ ดังนั้นตัวเก็บประจุจึงแยกการทำงานของวงจร: กระแสตรงจะเห็นตัวต้านทานที่ตัวส่งสัญญาณสำหรับการควบคุมไบแอส ในขณะที่กระแสสลับจะเห็นตัวส่งสัญญาณที่ต่อลงกราวด์ซึ่งช่วยเพิ่มความแรงของสัญญาณ

ตัวเก็บประจุบายพาสแคโทด

วงจรนี้แสดงวงจรขยายสัญญาณด้วยหลอดสุญญากาศ โดยตัวต้านทานที่ขั้วแคโทดทำหน้าที่กำหนดจุดทำงานกระแสตรงของหลอด ตัวต้านทานที่ขั้วแคโทดสร้างแรงดันตกคร่อมคงที่ซึ่งให้การไบแอสในตัวเอง ทำให้หลอดมีเสถียรภาพในระหว่างการทำงานปกติ อย่างไรก็ตาม สำหรับสัญญาณกระแสสลับ ตัวต้านทานนี้จะสร้างการป้อนกลับเชิงลบเฉพาะที่ เนื่องจากสัญญาณทำให้แรงดันที่ขั้วแคโทดเพิ่มขึ้นและลดลง ซึ่งจะลดอัตราขยายโดยรวม

ตัวเก็บประจุบายพาสแคโทดช่วยแก้ปัญหาโดยการให้สัญญาณ AC มีเส้นทางความต้านทานต่ำไปยังกราวด์ เมื่อมีตัวเก็บประจุอยู่ กระแส AC ส่วนใหญ่จะไหลผ่านตัวเก็บประจุแทนที่จะไหลผ่านตัวต้านทานแคโทด ซึ่งจะช่วยป้องกันไม่ให้สัญญาณสร้างแรงดัน AC คร่อมตัวต้านทาน ทำให้ขจัดฟีดแบ็กเชิงลบที่ความถี่ของสัญญาณได้อย่างมีประสิทธิภาพ ผลลัพธ์ที่ได้คืออัตราขยาย AC ที่สูงขึ้น ในขณะที่ตัวต้านทานแคโทดยังคงรักษาการไบแอส DC ที่เหมาะสมไว้ได้

ค่าความจุที่เหมาะสมที่สุดสำหรับตัวเก็บประจุบายพาส

การกำหนดค่าความจุที่เหมาะสมนั้นใช้ในการเพิ่มประสิทธิภาพการทำงานของตัวเก็บประจุบายพาส วิธีหนึ่งคือการทำให้แน่ใจว่าค่ารีแอกแทนซ์ของตัวเก็บประจุมีค่าประมาณหนึ่งในสิบของตัวต้านทานที่ต่อขนานด้วย ซึ่งจะช่วยให้กระแสไฟฟ้าไหลผ่านได้อย่างมีประสิทธิภาพและทำให้วงจรทำงานได้อย่างราบรื่นยิ่งขึ้น

การใช้สูตรที่แสดงข้างต้นเป็นวิธีที่ใช้ได้จริงในการกำหนดค่าความจุที่ต้องการ เพื่อให้ใช้วิธีนี้ได้อย่างมีประสิทธิภาพ ควรพิจารณาปัจจัยต่างๆ เช่น โหลดความต้านทาน ค่ารีแอกแทนซ์ และความถี่ ตัวอย่างเช่น เมื่อใช้ตัวต้านทานขนาด 440 Ω การเลือกค่ารีแอกแทนซ์ของตัวเก็บประจุประมาณ 44 Ω นั้นเหมาะสม ที่ความถี่ 50 Hz การตั้งค่านี้จะให้ค่าความจุประมาณ 73 µF

บทบาทของตัวเก็บประจุบายพาสนั้นกว้างไกลเกินกว่าแค่การคำนวณ พบว่าการสังเกตสภาวะแวดล้อม เช่น การเปลี่ยนแปลงของอุณหภูมิ สามารถส่งผลต่อประสิทธิภาพของตัวเก็บประจุได้อย่างมาก ด้วยการนำปัจจัยเหล่านี้มาพิจารณา จึงจะช่วยให้วงจรมีความเสถียรและเชื่อถือได้มากขึ้น

ผู้เชี่ยวชาญที่มีประสบการณ์มากมายมักเน้นย้ำถึงความสำคัญของการพิจารณาการรบกวนความถี่สูงและประสิทธิภาพการใช้พลังงาน นอกเหนือจากการคำนวณทางทฤษฎี การใช้วัสดุขั้นสูงที่ช่วยลดการสูญเสียไดอิเล็กตริกก็เป็นประโยชน์เช่นกัน เนื่องจากความสูญเสียเหล่านี้ส่งผลต่อประสิทธิภาพของตัวเก็บประจุ การนำแนวทางที่ซับซ้อนเหล่านี้มาใช้สามารถนำไปสู่ประสิทธิภาพของระบบที่เพิ่มขึ้นและความทนทานในระยะยาว

การใช้งานตัวเก็บประจุบายพาส

ตัวเก็บประจุบายพาสใช้ในวงจรทั้งแบบอนาล็อกและดิจิทัล โดยช่วยลดสัญญาณรบกวนที่ไม่ต้องการและทำให้ประสิทธิภาพของสัญญาณคงที่ การใช้งานของตัวเก็บประจุบายพาสนั้นพบได้ในหลายแอปพลิเคชัน ตั้งแต่เครื่องขยายเสียงไปจนถึงตัวแปลง DC/DC เนื่องจากช่วยรักษาความชัดเจนของสัญญาณโดยลดความผันผวนของแหล่งจ่ายไฟ ในด้านการเชื่อมต่อและการแยกสัญญาณ ตัวเก็บประจุเหล่านี้ช่วยรักษาเส้นทางสัญญาณที่ปราศจากการรบกวน ทำให้การถ่ายโอนมีประสิทธิภาพและแยกสัญญาณได้อย่างชัดเจน นอกจากนี้ ในการกรองความถี่ ตัวเก็บประจุบายพาสเป็นส่วนสำคัญในการสร้างตัวกรองความถี่สูงและต่ำ ซึ่งช่วยเพิ่มความแม่นยำและประสิทธิภาพของระบบประมวลผลสัญญาณ

ประสิทธิภาพแอมพลิฟายเออร์

ในวงจรขยายสัญญาณ ตัวเก็บประจุบายพาสถูกใช้ด้วยความแม่นยำเพื่อรักษาความสมบูรณ์ของสัญญาณ มันช่วยรักษาเสถียรภาพของแรงดันไฟฟ้า ป้องกันการสั่นที่ไม่พึงประสงค์ซึ่งอาจทำให้คุณภาพของสัญญาณเอาต์พุตลดลง ผู้ที่มีประสบการณ์ในการออกแบบแสดงให้เห็นว่า การเลือกค่าตัวเก็บประจุอย่างชาญฉลาดและการจัดวางตำแหน่งอย่างมีกลยุทธ์ สามารถเพิ่มประสิทธิภาพของเครื่องขยายเสียงได้อย่างมาก และยังช่วยแก้ปัญหาที่อาจเกิดขึ้น เช่น วงจรลูปกราวด์และการรบกวนทางแม่เหล็กไฟฟ้าได้อีกด้วย

ตัวแปลง DC/DC

ในวงจรแปลงไฟ DC/DC ตัวเก็บประจุบายพาสมีส่วนช่วยในการรักษาเสถียรภาพของกำลังไฟฟ้าขาเข้า ซึ่งเป็นสิ่งจำเป็นสำหรับกระบวนการแปลงที่มีประสิทธิภาพ โดยการลดความผันผวนของแรงดันไฟฟ้า ตัวเก็บประจุบายพาสจะช่วยลดโอกาสที่ชิ้นส่วนจะเกิดความเสียหายและชำรุด การติดตั้งตัวเก็บประจุบายพาสมักจะช่วยยืดอายุการใช้งานของระบบโดยการลดความเครียดของชิ้นส่วนที่ไวต่อแรงดันไฟฟ้า ซึ่งจะช่วยเพิ่มความน่าเชื่อถือในการใช้งานจริง

เส้นทางสัญญาณที่ชัดเจน

ตัวเก็บประจุบายพาสมีบทบาทสำคัญอย่างยิ่งในการเชื่อมต่อและแยกสัญญาณ มันช่วยรับประกันว่าสัญญาณจะส่งผ่านโดยไม่ได้รับสัญญาณรบกวนหรือการแทรกแซงจากแหล่งจ่ายไฟ ทำให้การส่งข้อมูลมีความบริสุทธิ์และไม่ผิดเพี้ยน การใช้งานนี้พิสูจน์คุณค่าของมันในระบบสื่อสารและระบบเสียง ซึ่งความบริสุทธิ์ของสัญญาณเป็นสิ่งสำคัญ

การกรองความถี่

ตัวเก็บประจุบายพาสมีบทบาทสำคัญในการกรองความถี่ โดยใช้ในการสร้างตัวกรองความถี่สูงและความถี่ต่ำเพื่อกำหนดแบนด์วิดธ์ของสัญญาณ ตัวเก็บประจุเหล่านี้ช่วยให้สามารถเลือกผ่านสัญญาณได้ ทำให้ควบคุมการประมวลผลสัญญาณได้อย่างแม่นยำ ด้วยการปรับแต่งอย่างละเอียดและการทดสอบอย่างเข้มงวด จึงสามารถปรับปรุงประสิทธิภาพของตัวกรองให้ตรงตามวัตถุประสงค์การออกแบบที่กำหนดไว้ แสดงให้เห็นถึงความเข้าใจอย่างลึกซึ้งในความต้องการด้านการทำงานของระบบ

ความแตกต่างระหว่างตัวเก็บประจุบายพาสและตัวเก็บประจุแยกวงจร

หน้าที่ของตัวเก็บประจุบายพาสและตัวเก็บประจุแยกสัญญาณแสดงให้เห็นถึงความแตกต่างเล็กน้อย ซึ่งเผยให้เห็นถึงการออกแบบวงจรที่ซับซ้อน

ตัวเก็บประจุบายพาสมีบทบาทเฉพาะเจาะจง คือ นำสัญญาณรบกวนความถี่สูงลงสู่กราวด์ เส้นทางนี้ช่วยให้สัญญาณที่ไม่ต้องการผ่านออกไปได้ ช่วยเพิ่มความเข้ากันได้ทางแม่เหล็กไฟฟ้าและรักษาความชัดเจนของสัญญาณ ตัวเก็บประจุเหล่านี้ ซึ่งส่วนใหญ่เป็นแบบอิเล็กโทรไลต์ มีความสามารถในการจัดการการตอบสนองความถี่ที่หลากหลายได้อย่างมีประสิทธิภาพ

ในทางกลับกัน ตัวเก็บประจุแบบแยกวงจรจะเน้นที่การรักษาเสถียรภาพของแรงดันไฟฟ้าภายในวงจร โดยจะจ่ายพลังงานไฟฟ้าอย่างรวดเร็วในช่วงเหตุการณ์ชั่วขณะ เพื่อรักษาสภาวะคงที่สำหรับวงจรรวม ตัวเก็บประจุเหล่านี้ทำหน้าที่เป็นเหมือนเบาะรองรับแรงดันไฟฟ้าที่ผันผวน ช่วยให้กระแสไฟฟ้าไหลอย่างราบรื่น และป้องกันส่วนประกอบต่างๆ จากแรงดันไฟฟ้ากระชากที่ไม่คาดคิด การแยกวงจรอย่างมีประสิทธิภาพนั้นเกี่ยวข้องกับการเลือกใช้ตัวเก็บประจุที่มีค่าแตกต่างกันอย่างมีกลยุทธ์ เพื่อรับมือกับความถี่และสถานการณ์โหลดที่หลากหลาย

การผสมผสานตัวเก็บประจุบายพาสและตัวเก็บประจุแยกส่วนเข้ากับแบบแผนวงจรอย่างชาญฉลาด ช่วยเพิ่มทั้งความน่าเชื่อถือและประสิทธิภาพ ส่วนประกอบขนาดเล็กเหล่านี้มีอิทธิพลอย่างมากในด้านอิเล็กทรอนิกส์ โดยแสดงให้เห็นถึงหลักการทางวิศวกรรมที่ดี การใช้งานอย่างเชี่ยวชาญเน้นย้ำถึงความเข้าใจในความสมดุลที่ละเอียดอ่อนระหว่างความเสถียรและการลดเสียงรบกวน ในขณะที่ความรู้เป็นพื้นฐาน ประสบการณ์ภาคปฏิบัติเป็นตัวนำพาให้มั่นใจได้ว่าส่วนประกอบจะทำงานได้อย่างเหมาะสมที่สุด โดยผสมผสานการออกแบบและฟังก์ชันการทำงานเข้าด้วยกันอย่างกลมกลืน

บทสรุป

ตัวเก็บประจุบายพาสและตัวเก็บประจุแยกวงจรใช้เพื่อรักษาความสมบูรณ์ของสัญญาณและความเสถียรของแรงดันไฟฟ้าในระบบอิเล็กทรอนิกส์ ไม่ว่าจะใช้เพื่อกรองสัญญาณรบกวน ปรับการจ่ายพลังงานให้ราบรื่น หรือปรับปรุงประสิทธิภาพของเครื่องขยายเสียง ตำแหน่ง ค่า และชนิดของตัวเก็บประจุเหล่านี้มีอิทธิพลโดยตรงต่อพฤติกรรมของวงจร การทำความเข้าใจหน้าที่และความแตกต่างของตัวเก็บประจุเหล่านี้จะช่วยสร้างระบบที่มีเสถียรภาพและมีประสิทธิภาพมากขึ้น ซึ่งพิสูจน์ได้ว่าแม้แต่ส่วนประกอบที่เล็กที่สุดก็สามารถส่งผลกระทบอย่างมากต่อประสิทธิภาพของวงจรได้
