มาตรฐานเป็นรูปแบบหนึ่งของโครงสร้างพื้นฐานทางเทคนิค และอิทธิพลของมาตรฐานนี้แผ่กระจายไปทั่วอุตสาหกรรมอิเล็กทรอนิกส์ ยกตัวอย่างเช่น สมาพันธ์อุตสาหกรรมอิเล็กทรอนิกส์ (EIA) ซึ่งก่อตั้งขึ้นในปี พ.ศ. 2467 เป็นองค์กรมาตรฐานของสหรัฐอเมริกาที่ก่อตั้งพันธมิตรของสมาคมการค้าในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ของสหรัฐอเมริกา ความร่วมมือของทั้งสององค์กรทำให้มั่นใจได้ว่าอุปกรณ์อิเล็กทรอนิกส์ที่ผลิตโดยผู้ผลิตหลายรายสามารถทำงานร่วมกันได้และใช้แทนกันได้ EIA จึงถูกยุบอย่างเป็นทางการในเดือนกุมภาพันธ์ พ.ศ. 2554 โดยแบ่งตามภาคส่วน

สมาคมส่วนประกอบ อุปกรณ์ และอุปกรณ์อิเล็กทรอนิกส์ (ECA) ยังคงพัฒนามาตรฐานสำหรับส่วนประกอบแบบพาสซีฟและอิเล็กโทรแมคคานิกส์ (IP&E) อย่างต่อเนื่อง โดยกำกับดูแลรายละเอียดต่างๆ เช่น การทำเครื่องหมายส่วนประกอบโดยตรง การสร้างแบบจำลองข้อมูล การกำหนดรหัสสี และการบรรจุ คาดว่ามาตรฐานส่วนประกอบอื่นๆ ทั้งหมดจะได้รับการจัดการโดยภาคอุตสาหกรรมที่เกี่ยวข้อง นอกจากนี้ ในปี พ.ศ. 2554 ECA ได้ควบรวมกิจการกับสมาคมผู้จัดจำหน่ายอิเล็กทรอนิกส์แห่งชาติ (NEDA) เพื่อก่อตั้ง สมาคมอุตสาหกรรมส่วนประกอบอิเล็กทรอนิกส์ (ECIA)ปัจจุบัน ECIA ยังคงสนับสนุนการพัฒนามาตรฐาน EIA สำหรับส่วนประกอบอิเล็กทรอนิกส์แบบพาสซีฟและอิเล็กโทรแมคคานิกส์

ข้อกำหนด MLCC อยู่ภายใต้ EIA-198ขนาดและรูปร่างมาตรฐานที่นำเสนอนั้นสะท้อนถึงมาตรฐาน EIA ของสหรัฐอเมริกา ซึ่งมักใช้หน่วยวัดแบบอิมพีเรียล (เช่น นิ้ว) แทนที่จะเป็นหน่วยเมตริก เมื่ออ่านแผนภูมิข้อมูลจำเพาะ เช่น รูปที่ 1 รหัสมิติ EIA จะสอดคล้องกับขนาดของ MLCC เอง ตัวอย่างเช่น ชิปรูปสี่เหลี่ยมผืนผ้าที่มีขนาด 0.08 นิ้ว (ยาว) x 0.05 นิ้ว (กว้าง) จะถูกเข้ารหัสเป็น "0805" เมื่อดูแผนภูมิ คุณจะสังเกตเห็นรหัสของคณะกรรมการอิเล็กโทรเทคนิคระหว่างประเทศ/มาตรฐานยุโรป (IEC/EN) ด้วย สภาวิศวกรรมอุปกรณ์อิเล็กตรอนร่วม (JEDEC) ได้กำหนดชุดข้อมูลจำเพาะนี้ขึ้นเพื่อแสดงถึงระบบเมตริก ดูรูปที่ 1 ด้านล่างพร้อมมิติและรหัสเมตริก EIA (นิ้ว) และ IEC/EN

ขนาด MLCC

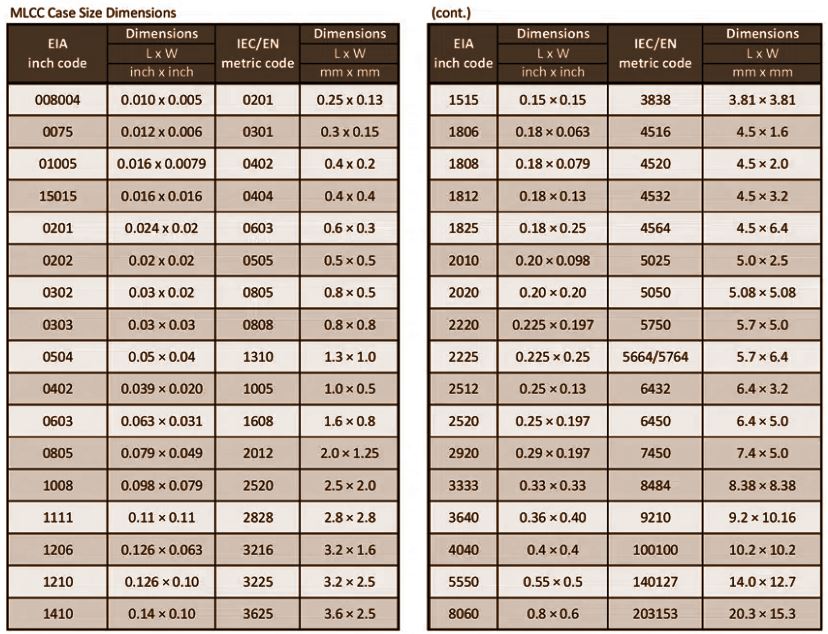

รูปที่ 1 ขนาดเคส MLCC ขนาด EIA นิ้ว และ IEC/EIA เมตริก

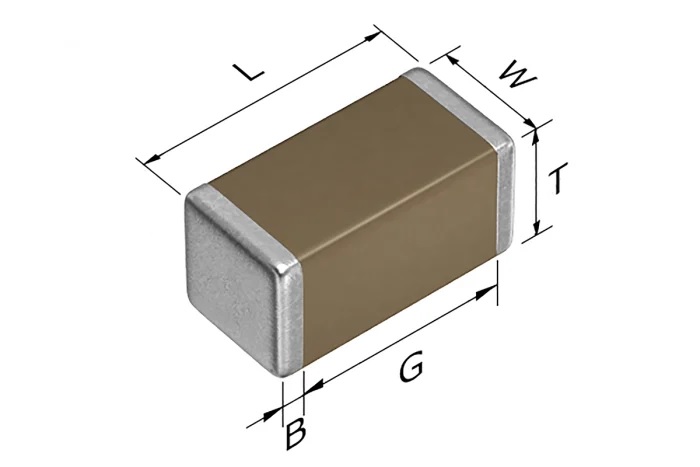

ขนาด MLCC มีตั้งแต่ 008004 (0.010 นิ้ว x 0.005 นิ้ว) ถึง 8060 (0.8 นิ้ว x 0.6 นิ้ว) ความสูงไม่ได้ระบุไว้ในบริบทนี้ เนื่องจากความสูงขึ้นอยู่กับการใช้งานเฉพาะ โดยขึ้นอยู่กับจำนวนชั้นใน MLCC จำนวนชั้นขึ้นอยู่กับข้อกำหนดด้านความจุ

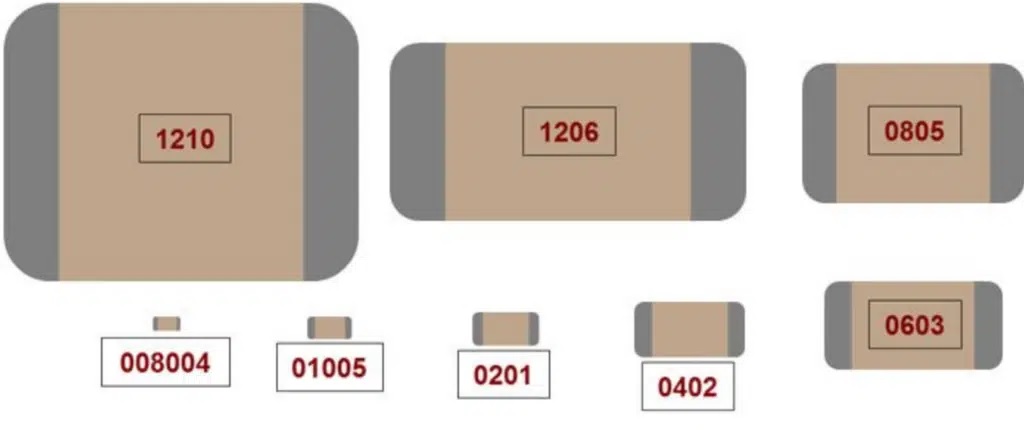

รูปที่ 2 แสดงการเปรียบเทียบขนาดเคส MLCC กับขนาดเคสทั่วไปที่สุด

รูปที่ 2 การเปรียบเทียบขนาดเคสที่นิยมของ MLCC

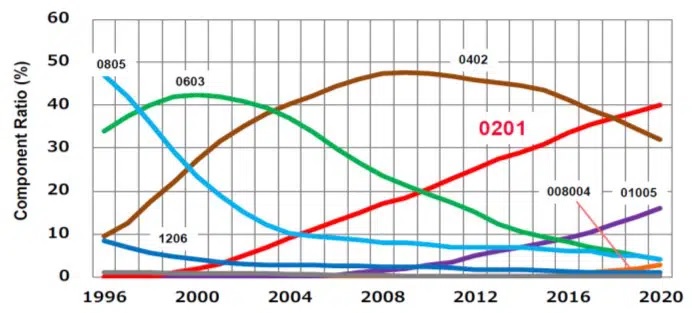

เมื่อเวลาผ่านไป ขนาดเคสจะเล็กลงเรื่อยๆ นักออกแบบมีหน้าที่ลด SWaP ทั้งขนาด น้ำหนัก และกำลังลง พร้อมกับรักษาหรือเพิ่มฟังก์ชันการใช้งาน ไม่น่าแปลกใจเลยที่รหัส 0201 ถึง 1206 เป็นขนาดที่ร้องขอมากที่สุดในช่วงสองทศวรรษที่ผ่านมา ตามข้อมูลของ Paumanok Research เมื่อเวลาผ่านไป ช่วงดังกล่าวมีแนวโน้มที่จะลดลง เป็นที่น่าสังเกตว่าอุตสาหกรรมได้เห็นการผลิต MLCC ขนาดเคส 1206 และ 1210 เพิ่มขึ้นอย่างค่อยเป็นค่อยไป รูปที่ 3 ซึ่งมาจาก Murata แสดงให้เห็นถึงวิวัฒนาการของสัดส่วนขนาดเคส MLCC เมื่อเวลาผ่านไป

การผสมขนาดกรณี MLCC แบ่งปันเวลาวิวัฒนาการ

‍
