การแนะนำ

บทความนี้จะเจาะลึกเกี่ยวกับโหลดเซลล์

คุณจะได้เรียนรู้เพิ่มเติมเกี่ยวกับหัวข้อต่างๆ เช่น:

• โหลดเซลล์คืออะไร?
• การออกแบบโหลดเซลล์
• ประเภทของโหลดเซลล์
• การประยุกต์ใช้งานของโหลดเซลล์

โหลดเซลล์คืออะไร?

โหลดเซลล์เป็นอุปกรณ์แปลงแรงชนิดพิเศษที่ออกแบบมาเพื่อแปลงแรงประเภทต่างๆ—รวมถึงแรงดึง แรงอัด แรงกด และแรงบิด—ให้เป็นสัญญาณไฟฟ้าหรือเอาต์พุตดิจิทัล เมื่อวางสิ่งของลงบนโหลดเซลล์ มันจะตรวจจับแรงที่เกิดจากน้ำหนักของสิ่งของนั้น ซึ่งเป็นผลมาจากแรงโน้มถ่วง แรงที่เกิดขึ้นนี้จะถูกประมวลผลผ่านวงจรไฟฟ้าและแสดงผลเป็นข้อมูลที่เข้าใจได้ โหลดเซลล์ทำหน้าที่เป็นอุปกรณ์แปลงแรงเชิงกลที่มีความแม่นยำสูง ให้การวัดน้ำหนักที่แม่นยำ การตรวจจับแรงที่เชื่อถือได้ และการอ่านค่าที่สม่ำเสมอในการใช้งานทางอุตสาหกรรมและเชิงพาณิชย์

ทรานสดิวเซอร์วัดแรงทำหน้าที่เป็นอุปกรณ์ที่แปลงแรงที่กระทำไปเป็นสัญญาณไฟฟ้า ซึ่งสามารถวัด ปรับเทียบ และกำหนดมาตรฐานได้ในระบบดิจิทัล เมื่อแรงที่กระทำเพิ่มขึ้น สัญญาณไฟฟ้าที่ผลิตโดยทรานสดิวเซอร์หรือโหลดเซลล์ก็จะเพิ่มขึ้นตามสัดส่วน ทำให้โหลดเซลล์เป็นส่วนประกอบสำคัญในระบบชั่งน้ำหนัก เครื่องชั่งอุตสาหกรรม อุปกรณ์ทดสอบวัสดุ ระบบผสม และกระบวนการอัตโนมัติที่ต้องการความแม่นยำ ความสามารถในการทำซ้ำ และการตรวจสอบแรงกระทำอย่างสม่ำเสมอ

โหลดเซลล์เป็นอุปกรณ์ที่มีความแม่นยำสูง ออกแบบมาเพื่อการวัดน้ำหนักและแรงอย่างแม่นยำ ความสามารถในการวัดได้อย่างแม่นยำทั้งสิ่งของเบา เช่น เข็ม และเครื่องจักรหนัก เช่น แท่นขุดเจาะ แสดงให้เห็นถึงความสามารถในการปรับตัวและความแม่นยำ ในหลายๆ สถานที่ โหลดเซลล์ถูกใช้สำหรับเครื่องชั่งแท่น เครื่องชั่งถัง เครื่องชั่งกรวย เครื่องชั่งเครน และระบบควบคุมกระบวนการ ซึ่งประสิทธิภาพที่เชื่อถือได้และความเสถียรในระยะยาวช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมีประสิทธิภาพ

หน่วยมาตรฐานสากลสำหรับการวัดน้ำหนักคือ กิโลกรัม (kg) เซลล์รับน้ำหนัก (load cell) เป็นไปตามมาตรฐานนี้ แต่ยังบันทึกค่าเป็นนิวตัน (N) ด้วย ซึ่งสะท้อนถึงแรงที่มวลสร้างขึ้นภายใต้แรงโน้มถ่วงมาตรฐาน หนึ่งกิโลกรัมเท่ากับ 9.8 นิวตัน เพื่อให้ได้ค่าที่อ่านได้แม่นยำ การวัดด้วยเซลล์รับน้ำหนักสามารถแสดงผลเป็นนิวตัน (N) กิโลนิวตัน (kN) หรือเมกะนิวตัน (MN) เมื่อเลือกเซลล์รับน้ำหนัก ผู้ใช้มักจะเปรียบเทียบความจุ ระดับความแม่นยำ ความไว การป้องกันการโอเวอร์โหลด และความเข้ากันได้ของสัญญาณ เพื่อให้ได้รุ่นที่เหมาะสมกับการใช้งานชั่งน้ำหนักของตน

การออกแบบเซ็นเซอร์วัดแรง (load cell) มีโครงสร้างอย่างไรในการแปลงค่าการวัด?

โหลดเซลล์เป็นเครื่องมือที่มีความแม่นยำสูง ออกแบบมาเพื่อวัดน้ำหนัก แรง และความดัน โดยการแปลงพลังงานกลเป็นสัญญาณไฟฟ้าที่อ่านได้ โครงสร้างพื้นฐานของโหลดเซลล์ประกอบด้วยชิ้นส่วนสปริงที่มีความยืดหยุ่นสูง ซึ่งโดยทั่วไปผลิตจากวัสดุคุณภาพสูง เช่น สแตนเลสหรืออะลูมิเนียมเกรดเดียวกับที่ใช้ในอุตสาหกรรมการบินและอวกาศ ซึ่งขึ้นชื่อเรื่องความทนทานต่อการกัดกร่อนและการเสียรูปน้อยที่สุดภายใต้แรงกดซ้ำๆ ชิ้นส่วนสปริงหรือชิ้นส่วนยืดหยุ่นที่แข็งแรงนี้ช่วยให้โหลดเซลล์ทนทานต่อการใช้งานในอุตสาหกรรมหนัก ในขณะที่ยังคงรักษาประสิทธิภาพการชั่งน้ำหนักที่แม่นยำ

ที่สำคัญคือ ส่วนประกอบสปริงนั้นยึดติดกับเกจวัดความเครียด ซึ่งเป็นเซ็นเซอร์ที่มีความไวสูงมาก สามารถตรวจจับการเปลี่ยนแปลงรูปทรงเล็กน้อยที่เกิดจากแรงกระทำ เกจวัดความเครียดโดยทั่วไปประกอบด้วยตัวนำไฟฟ้าละเอียดที่ขึ้นรูปบนแผ่นฟิล์มบาง เมื่อมีแรงภายนอกกระทำ ส่วนประกอบที่ยืดหยุ่นจะโค้งงอเล็กน้อย ทำให้เกจวัดความเครียดขยายหรือหดตัวตามสัดส่วน การเปลี่ยนแปลงรูปทรงทางกลนี้ทำให้เกิดการเปลี่ยนแปลงที่วัดได้ในความต้านทานไฟฟ้าของตัวนำ การเปลี่ยนแปลงความต้านทานเหล่านี้จะถูกจับและขยายสัญญาณโดยใช้วงจรบริดจ์วีทสโตน ซึ่งมีชื่อเสียงในด้านความแม่นยำและความเสถียรในเครื่องมือวัด วงจรนี้แปลงการเปลี่ยนแปลงความต้านทานเล็กน้อยให้เป็นสัญญาณเอาต์พุตแบบอนาล็อกหรือดิจิทัลที่ประมวลผลได้ง่าย ซึ่งใช้ในเครื่องชั่งดิจิทัล ระบบวัดแรงทางอุตสาหกรรม และเครื่องทดสอบวัสดุ นอกจากนี้ การออกแบบโหลดเซลล์ที่ล้ำสมัยอาจใช้เซ็นเซอร์เพียโซอิเล็กทริก ซึ่งเป็นทรานสดิวเซอร์พิเศษที่สร้างประจุไฟฟ้าเพื่อตอบสนองต่อแรงดันทางกล ทำให้มีความไวสูงสำหรับการวัดแรงแบบไดนามิกและการวิเคราะห์การสั่นสะเทือน

โหลดเซลล์สมัยใหม่สามารถสร้างเอาต์พุตได้หลากหลายประเภทเพื่อให้เหมาะกับความต้องการใช้งานเฉพาะด้าน รวมถึงแรงดันอนาล็อก กระแส 4-20mA สัญญาณความถี่ ดิจิทัลแบบอนุกรม (RS232/RS485) และเอาต์พุตแบบขนาน รวมถึงฟังก์ชันสวิตช์รีเลย์หรือสัญญาณเตือน โหลดเซลล์แบบจุดเดียวหรือแบบคานโค้งพื้นฐานมักใช้เกจวัดความเครียดสี่ตัวเพื่อให้ได้ความไวและการชดเชยอุณหภูมิที่ดีที่สุด ในขณะที่โหลดเซลล์หลายแกนที่มีความแม่นยำสูงอาจรวมเกจได้มากถึงสามสิบตัวที่จัดเรียงในรูปแบบบริดจ์วีทสโตนแบบเต็มรูปแบบ โหลดเซลล์ที่มีเกจหลายตัวให้ความไว ความสามารถในการทำซ้ำ และการชดเชยข้อผิดพลาดที่เพิ่มขึ้น ซึ่งจำเป็นสำหรับระบบควบคุมกระบวนการทางอุตสาหกรรมและระบบอัตโนมัติที่มีความแม่นยำสูง

ในการประเมินความสามารถในการรับน้ำหนักและขีดจำกัดน้ำหนักสูงสุดของโหลดเซลล์ ผู้ผลิตจะวิเคราะห์ปัจจัยหลัก เช่น แรงหรือน้ำหนักที่กำหนด ความต้องการการวัดแบบไดนามิกหรือแบบคงที่ ตำแหน่งของเซ็นเซอร์ภายในเส้นทางแรง การป้องกันการโอเวอร์โหลด และขอบเขตความปลอดภัยที่อนุญาต การทดสอบอย่างครอบคลุมทำให้มั่นใจได้ว่าโหลดเซลล์แต่ละตัวตรงตามมาตรฐานการสอบเทียบ ISO ที่เข้มงวดและทนทานต่อสภาพแวดล้อมการทำงานที่ท้าทาย รวมถึงการรับแรงกระแทกและแรงนอกแกน

การได้ความแม่นยำสูงสุดของโหลดเซลล์ขึ้นอยู่กับการติดตั้งอย่างระมัดระวังและการพิจารณาเฉพาะการใช้งาน แรงหรือน้ำหนักที่กระทำทั้งหมดต้องถูกส่งผ่านไปยังจุดศูนย์กลางและแนวแกนของโหลดเซลล์เพื่อป้องกันข้อผิดพลาดในการวัดจากแรงกระทำด้านข้างหรือแรงกระทำที่ไม่สมดุล การจัดแนวที่ถูกต้อง การติดตั้งที่มั่นคง และโครงสร้างที่แข็งแรงมีความสำคัญอย่างยิ่งต่อผลการชั่งน้ำหนักที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งในสายการผลิตความเร็วสูงหรือระบบการผสมแบบเป็นชุด ผู้ใช้ควรประเมินเกณฑ์การเลือกที่สำคัญ ได้แก่ ความแม่นยำหรือความละเอียดที่ต้องการ ความทนทานต่อสภาพแวดล้อม (เช่น การกันน้ำ การป้องกันฝุ่น และช่วงอุณหภูมิที่กว้าง) ระดับการสั่นสะเทือน และความง่ายในการรวมเข้ากับระบบควบคุม เช่น PLC หรืออุปกรณ์เก็บข้อมูล ด้วยการพิจารณาตัวแปรเหล่านี้อย่างถี่ถ้วน ผู้ใช้ปลายทางสามารถมั่นใจได้ว่าโหลดเซลล์ของตนให้การวัดที่แม่นยำ สามารถทำซ้ำได้ และเชื่อถือได้ ซึ่งจะช่วยเพิ่มประสิทธิภาพการทำงานและการควบคุมคุณภาพในการใช้งานการชั่งน้ำหนักและการตรวจจับแรงที่หลากหลาย

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเลือกโหลดเซลล์ที่เหมาะสมสำหรับการใช้งานของคุณ การทำความเข้าใจขั้นตอนการสอบเทียบ หรือการแก้ไขปัญหาทั่วไปที่เกี่ยวข้องกับเซ็นเซอร์วัดแรง โปรดปรึกษาผู้ผลิตโหลดเซลล์ชั้นนำหรือตัวแทนจำหน่ายที่ได้รับการรับรอง การใช้คำแนะนำจากผู้เชี่ยวชาญและเซ็นเซอร์คุณภาพสูงจะช่วยให้คุณได้ผลการวัดที่เชื่อถือได้สำหรับการชั่งน้ำหนักในอุตสาหกรรม ระบบอัตโนมัติในกระบวนการผลิต การทดสอบวัสดุ และการวิจัยทางวิทยาศาสตร์

การจำแนกประเภทโหลดเซลล์

โหลดเซลล์ ซึ่งเป็นส่วนประกอบสำคัญสำหรับระบบชั่งน้ำหนักและวัดแรงในอุตสาหกรรม แบ่งออกเป็น 4 ระดับความแม่นยำหลัก ได้แก่ A, B, C และ D ระดับ A แสดงถึงความแม่นยำและความละเอียดสูงที่สุด ให้ช่วงเวลาการตรวจสอบที่กว้างที่สุดภายในช่วงการวัดสูงสุด ในขณะที่ระดับ D แสดงถึงความแม่นยำต่ำที่สุด ทำให้เหมาะสำหรับงานที่ไม่ต้องการความแม่นยำสูงมากนัก การจำแนกระดับความแม่นยำเหล่านี้ รวมถึงสัญลักษณ์มาตรฐานสำหรับโหลดเซลล์ ได้รับการกำหนดและควบคุมโดยองค์การระหว่างประเทศว่าด้วยมาตรวิทยาทางกฎหมาย (OIML) และสถาบันมาตรฐานและเทคโนโลยีแห่งชาติ (NIST) ในกระทรวงพาณิชย์ของสหรัฐอเมริกา การปฏิบัติตามมาตรฐานเหล่านี้ทำให้มั่นใจได้ว่าโหลดเซลล์เป็นไปตามข้อกำหนดทางกฎหมายสำหรับการใช้งานทางการค้าและการควบคุมคุณภาพในกระบวนการทางอุตสาหกรรม

ช่วงการวัดของโหลดเซลล์ ซึ่งเป็นส่วนประกอบสำคัญของเครื่องชั่งอุตสาหกรรม ระบบชั่งน้ำหนักในกระบวนการผลิต และอุปกรณ์ตรวจสอบแรง จะแสดงโดยใช้สัญลักษณ์มาตรฐานดังต่อไปนี้:

• ช่วงการวัดของโหลดเซลล์ (D _minถึง D _max ) - กำหนดเป็นช่วงค่าที่ใช้สำหรับการสอบเทียบและการตรวจสอบระหว่างขั้นตอนการทดสอบ
• ช่วงการวัดสูงสุด (E _minถึง E _max ) - หมายถึงช่วงที่กว้างที่สุดที่โหลดเซลล์สามารถวัดแรงหรือน้ำหนักได้อย่างแม่นยำ ซึ่งเป็นสิ่งสำคัญเมื่อเลือกโหลดเซลล์สำหรับการใช้งานที่มีความจุสูงหรือทนต่อการโอเวอร์โหลด

การติดฉลากโหลดเซลล์ตามข้อกำหนดของ OIML

เพื่อให้สามารถตรวจสอบย้อนกลับและปฏิบัติตามข้อกำหนดได้ OIML กำหนดให้โหลดเซลล์ที่ได้รับการรับรองทั้งหมดต้องมีฉลากที่ชัดเจนและได้มาตรฐาน ฉลากนี้ต้องระบุข้อมูลจำเพาะที่สำคัญของโหลดเซลล์ เช่น ความจุที่กำหนด ระดับความแม่นยำ ประเภทการใช้งานหรือทิศทางแรงที่ตั้งใจไว้ (การบีบอัด การดึง คาน หรือแบบอเนกประสงค์) ช่วงอุณหภูมิการทำงาน และระดับความชื้น ข้อมูลระบุตัวตนเหล่านี้ช่วยให้มั่นใจได้ว่าการติดตั้ง การบำรุงรักษา และการใช้งานในระบบชั่งน้ำหนักอย่างถูกต้องในอุตสาหกรรมต่างๆ ตั้งแต่การผลิตและโลจิสติกส์ไปจนถึงเภสัชกรรมและการแปรรูปอาหาร

• ระดับความแม่นยำ - ระบุเป็น A, B, C หรือ D เพื่อสะท้อนถึงความแม่นยำในการวัด
• จำนวนหน่วยวัด - ระบุไว้หลังระดับความแม่นยำ โดยปกติจะเป็นหน่วยพัน เพื่อบ่งบอกถึงความละเอียด
• การใช้งาน - ระบุสำหรับการใช้งานแบบอัด ดึง คาน หรืออเนกประสงค์ โดยระบุทิศทางด้วยลูกศร ซึ่งสำคัญมากสำหรับการกำหนดทิศทางการวัดแรง
• ระดับอุณหภูมิใช้งาน - จำเป็นต้องระบุหากช่วงอุณหภูมิใช้งานมาตรฐานไม่สามารถใช้งานได้ ซึ่งเป็นปัจจัยสำคัญในการหลีกเลี่ยงการเบี่ยงเบนหรือการทำงานผิดปกติของโหลดเซลล์เนื่องจากผลกระทบจากความร้อน
• ระดับความชื้น - ระบุเป็น SH สำหรับความชื้นคงที่ หรือ NH สำหรับไม่มีความชื้น ซึ่งสำคัญสำหรับการเลือกใช้ในสภาพแวดล้อมที่รุนแรงหรือเปลี่ยนแปลงได้

การติดฉลากและการจัดทำเอกสารที่ถูกต้องนั้นมีความสำคัญอย่างยิ่งสำหรับโหลดเซลล์ที่ถูกกฎหมายสำหรับการค้าที่ใช้ในธุรกรรมทางการค้าหรือกระบวนการที่มีการควบคุม เพื่อให้มั่นใจถึงการตรวจสอบย้อนกลับและอำนวยความสะดวกในการตรวจสอบหรือการปรับเทียบใหม่

ประเภทของโหลดเซลล์

โหลดเซลล์แบ่งประเภทตามชนิดของสัญญาณเอาต์พุต เทคโนโลยีการตรวจจับ และวิธีการวัดเฉพาะ เซ็นเซอร์วัดแรงที่ได้รับการออกแบบทางวิศวกรรมขั้นสูงเหล่านี้เป็นพื้นฐานสำคัญในระบบชั่งน้ำหนักอัตโนมัติ ระบบป้อนกลับแรง และระบบควบคุมกระบวนการต่างๆ ในทุกกรณี โหลดเซลล์จะแปลงแรงทางกล (แรงดึง แรงอัด หรือแรงบิด) ให้เป็นสัญญาณอิเล็กทรอนิกส์ที่วัดได้สำหรับการอ่านค่าแบบดิจิทัล การรับข้อมูล และการบูรณาการกระบวนการ

โหลดเซลล์ไฮดรอลิก

โหลดเซลล์แบบไฮดรอลิกทำงานโดยการวัดน้ำหนักผ่านการเปลี่ยนแปลงความดันที่แตกต่างกันภายในห้องที่บรรจุของเหลว ในเซ็นเซอร์วัดแรงไฮดรอลิกแบบไดอะแฟรม แรงที่กระทำจะบีบอัดไดอะแฟรมที่ทำจากวัสดุยืดหยุ่น ทำให้ความดันในห้องเปลี่ยนแปลง การเปลี่ยนแปลงความดันนี้เป็นสัดส่วนโดยตรงกับแรงที่กระทำผ่านหัวกดและลูกสูบ และผลลัพธ์ที่ได้จะมีลักษณะเป็นเส้นตรงและเสถียร โหลดเซลล์แบบไฮดรอลิกไม่ได้รับผลกระทบจากความผิดปกติทางไฟฟ้าและเหมาะสำหรับสภาพแวดล้อมที่เป็นอันตราย ระเบิดได้ หรือปลอดภัยโดยธรรมชาติ เนื่องจากไม่มีวงจรไฟฟ้า ณ จุดวัด จึงมีการใช้งานอย่างแพร่หลายในงานชั่งน้ำหนักทางอุตสาหกรรม รวมถึงเครื่องชั่งถังและเครื่องชั่งกรวย ซึ่งความปลอดภัยและความน่าเชื่อถือเป็นสิ่งสำคัญ

โหลดเซลล์แบบนิวแมติก

โหลดเซลล์แบบนิวแมติกทำงานโดยใช้หลักการสมดุลแรง และใช้ก๊าซในบรรยากาศหรือก๊าซอัดเพื่อตรวจจับน้ำหนัก ซึ่งช่วยลดความเสี่ยงจากอันตรายทางไฟฟ้า โหลดเซลล์เหล่านี้มีห้องลดแรงสั่นสะเทือนหลายห้องเพื่อให้ได้ความแม่นยำในการวัดสูง โดยใช้ไดอะแฟรมยืดหยุ่นที่เชื่อมต่อกับแท่นชั่งน้ำหนัก น้ำหนักของวัตถุจะถูกชดเชยด้วยปริมาตรของอากาศอัดที่เหมาะสม ความดันอากาศที่จำเป็นในการรักษาสมดุลนี้จะสัมพันธ์กับน้ำหนักของวัตถุ การทำงานที่ปราศจากสิ่งปนเปื้อนทำให้โหลดเซลล์แบบนิวแมติกเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความสะอาด การทำงานที่ป้องกันการระเบิด หรือโปรโตคอลความปลอดภัยที่เข้มงวด เช่น ห้องปฏิบัติการ การแปรรูปอาหาร และอุตสาหกรรมเคมี

เซ็นเซอร์วัดแรงกดเหล่านี้ไม่ไวต่อของเหลว การรั่วไหลของสารเคมี หรือการเปลี่ยนแปลงที่เกิดจากอุณหภูมิ ทำให้ได้การวัดที่สม่ำเสมอและแม่นยำซ้ำได้ ในกรณีที่มาตรฐานด้านสุขอนามัยและความปลอดภัยมีความสำคัญสูงสุด

โหลดเซลล์วัดความเครียด

เซ็นเซอร์วัดแรงดึง (Strain gauge load cells) เป็นชนิดที่พบได้บ่อยที่สุดในงานชั่งน้ำหนัก การทดสอบแรง และการขนถ่ายวัสดุในอุตสาหกรรม เซ็นเซอร์เหล่านี้สามารถวัดแรงได้หลากหลายช่วง ตั้งแต่ 5 นิวตัน ถึงมากกว่า 50 เมกะนิวตัน โดยใช้ตัวบ่งชี้ดิจิทัลขั้นสูงและเชื่อมต่อกับระบบอัตโนมัติทางอุตสาหกรรม ในฐานะทรานสดิวเซอร์ เซ็นเซอร์เหล่านี้จะแปลงการเสียรูปทางกลหรือความเครียดไปเป็นการเปลี่ยนแปลงความต้านทานไฟฟ้า ซึ่งเป็นสัดส่วนโดยตรงกับแรงที่กระทำ これにより ทำให้สามารถวัดแรงและน้ำหนักแบบดิจิทัลได้อย่างแม่นยำ เป็นเส้นตรง และทำซ้ำได้สูง สำหรับการตรวจสอบและควบคุมภาระในแอปพลิเคชันต่างๆ เช่น เครื่องชั่งตั้งโต๊ะ ภาชนะบรรจุในกระบวนการผลิต เครื่องชั่งถัง และแท่นวางในอุตสาหกรรม

โหลดเซลล์แบบสเตรนเกจมักถูกจำแนกตามโครงสร้าง เช่น แบบจุดเดียว แบบคานรูปตัว S แบบคานเฉือนสองด้าน และแบบแผ่นแบน เพื่อตอบสนองความต้องการใช้งานที่หลากหลาย การเชื่อมโยงอย่างแน่นหนาของคุณสมบัติทางกลและทางไฟฟ้าช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในการวัดที่ดีที่สุด โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการทำงานอัตโนมัติทางอุตสาหกรรมและการผลิตที่ต้องการความแม่นยำสูง

โหลดเซลล์แบบกระป๋อง

โหลดเซลล์แบบกระป๋อง ซึ่งเป็นที่รู้จักในด้านการออกแบบที่กะทัดรัดและราคาไม่แพง เหมาะสำหรับการชั่งน้ำหนักทั้งแบบจุดเดียวและหลายจุด โครงสร้างของโหลดเซลล์เหล่านี้ทนทานต่อน้ำและมีอายุการใช้งานยาวนาน ด้วยซีลสุญญากาศที่แข็งแรงทนทาน ช่วยปกป้องชิ้นส่วนที่บอบบางจากสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง มีฝุ่น หรือเปียกชื้น หน้าที่หลักคือการวัดแรงอัดตามแนวแกน ทำให้เหมาะสำหรับเครื่องชั่งรถบรรทุก เครื่องชั่งถัง เครื่องชั่งไซโล และงานชั่งน้ำหนักทางอุตสาหกรรมหนัก โหลดเซลล์ที่แข็งแรงทนทานเหล่านี้สามารถติดตั้งเข้ากับแท่นวางโครงสร้าง เครื่องชั่งรถยนต์ และระบบผสมแบบความจุสูง ทำให้มั่นใจได้ว่าการทำงานจะราบรื่นแม้ภายใต้ภาระหรือสภาพแวดล้อมที่รุนแรง

เซ็นเซอร์วัดแรงกด

เซ็นเซอร์วัดแรงกดถูกออกแบบมาเพื่อวัดแรงกด (แรงผลัก) ตามแกนเดียวโดยใช้เทคโนโลยีเกจวัดความเครียด เซ็นเซอร์วัดแรงที่มีความแม่นยำสูงเหล่านี้จะบันทึกแรงกดเป็นค่าลบ และเป็นที่นิยมใช้ในสภาพแวดล้อมที่มีพื้นที่จำกัด เช่น ระบบเครื่องอัด ระบบทดสอบโครงสร้าง และระบบควบคุมอุตสาหกรรม ซึ่งความเสถียรในระยะยาวและการเปลี่ยนแปลงค่าที่น้อยที่สุดเป็นสิ่งสำคัญ การออกแบบที่กะทัดรัดและมีขนาดเล็กเหมาะอย่างยิ่งสำหรับการรวมเข้ากับระบบชั่งน้ำหนักที่มีพื้นที่จำกัด ในขณะที่ยังคงรักษามาตรฐานอุตสาหกรรมที่เข้มงวดสำหรับความแม่นยำและความน่าเชื่อถือในการชั่งน้ำหนัก

เซ็นเซอร์วัดแรงดึง

เซ็นเซอร์วัดแรงดึงได้รับการออกแบบมาเพื่อวัดแรงดึง (แรงเฉือน) ได้อย่างน่าเชื่อถือ โดยทั่วไปใช้เทคโนโลยีเกจวัดความเครียด ทำให้มั่นใจได้ว่าการวัดแรงมีความแม่นยำสูงในหลากหลายการใช้งาน ตั้งแต่เครื่องชั่งเครนและระบบยก ไปจนถึงแท่นทดสอบแรงดึง แตกต่างจากเซ็นเซอร์วัดแรงอัด เซ็นเซอร์วัดแรงดึงจะบันทึกค่าแรงดึงที่เป็นบวก และมีความโดดเด่นในการตรวจสอบแรงแบบไดนามิกที่มีรอบการทำงานสูง โครงสร้างที่แข็งแรงและการออกแบบที่ปิดสนิทช่วยรองรับการใช้งานในอุตสาหกรรมหนัก ให้ความทนทานและความเสถียรในระยะยาวเป็นพิเศษในสถานการณ์การวัดแรงที่ต้องการความแม่นยำสูง

เซ็นเซอร์วัดแรง

เซ็นเซอร์วัดแรงที่ติดตั้งเกจวัดความเครียดสามารถวัดทั้งแรงผลัก-ดึง (สองทิศทาง) และการไหลแบบไดนามิกได้อย่างแม่นยำ ซึ่งแตกต่างจากโหลดเซลล์แบบทิศทางเดียว เซ็นเซอร์วัดแรงถูกนำไปใช้ในหุ่นยนต์ อุปกรณ์ทางการแพทย์ และระบบป้อนกลับแรง ทำให้สามารถวัดแรงหลายแกนและระบบอัตโนมัติในกระบวนการผลิต การติดตั้งเซ็นเซอร์ไม่ได้รับผลกระทบจากแรงโน้มถ่วง ทำให้มั่นใจได้ว่าการอ่านค่าจะสม่ำเสมอในทุกทิศทาง ซึ่งเป็นสิ่งสำคัญสำหรับแอปพลิเคชันต่างๆ เช่น ตัวแปลงสัญญาณแรงในอุตสาหกรรมการบินและอวกาศ การทดสอบยานยนต์ และเครื่องมือวัดที่มีความแม่นยำสูง

เซ็นเซอร์ความดัน

เซ็นเซอร์วัดความดัน ซึ่งเป็นเทคโนโลยีที่เกี่ยวข้องอย่างใกล้ชิดกับโหลดเซลล์ ทำหน้าที่เป็นตัวแปลงสัญญาณเพื่อวัดแรงที่กระทำต่อหน่วยพื้นที่ (ความดัน) โดยมักใช้เทคโนโลยีเพียโซอิเล็กทริกหรือสเตรนเกจ และใช้ในสภาพแวดล้อมที่ต้องการการตรวจสอบความดันที่แม่นยำ เช่น ท่อส่งก๊าซ ระบบไฮดรอลิก การวัดระดับความสูง และการวัดความดันของเหลว เซ็นเซอร์เหล่านี้มีความสำคัญอย่างยิ่งในระบบอัตโนมัติในกระบวนการผลิต ระบบปรับอากาศ และการผลิต โดยให้สัญญาณเอาต์พุตที่เชื่อถือได้และเป็นเชิงเส้นสำหรับการเก็บรวบรวมข้อมูลและการควบคุมกระบวนการผลิต

ทรานสดิวเซอร์แรงผลึกเพียโซอิเล็กทริก

ทรานสดิวเซอร์แรงแบบผลึกเพียโซอิเล็กทริกใช้ประโยชน์จากปรากฏการณ์เพียโซอิเล็กทริกในการสร้างประจุไฟฟ้าเพื่อตอบสนองต่อแรงที่กระทำ เมื่อแรงทางกลกระทำต่อผลึกที่จัดเรียงอย่างเหมาะสม ประจุที่เกิดขึ้นจะถูกขยายและแปลงเป็นดิจิทัล ทำให้สามารถวัดแรงได้แบบเรียลไทม์และมีความไวสูง ทรานสดิวเซอร์แรงแบบเพียโซอิเล็กทริกเป็นที่นิยมสำหรับการใช้งานวัดแบบไดนามิกและความถี่สูง รวมถึงการทดสอบแรงกระแทก การวิเคราะห์การสั่นสะเทือน และการประเมินแรงแบบไดนามิกในงานวิจัยและสภาพแวดล้อมการควบคุมคุณภาพทางอุตสาหกรรม

โหลดเซลล์ขนาดเล็ก

โหลดเซลล์ขนาดเล็ก หรือที่รู้จักกันในชื่อโหลดเซลล์ขนาดเล็กพิเศษ หรือโหลดเซลล์ขนาดไมโคร คือเซ็นเซอร์วัดแรงกดที่ออกแบบมาสำหรับงานที่ต้องการทั้งความสามารถในการรับน้ำหนักสูงและพื้นที่ติดตั้งน้อยที่สุด เส้นผ่านศูนย์กลางที่กะทัดรัดเป็นพิเศษ—บางครั้งเล็กถึง 51 มม. (2 นิ้ว)—ทำให้สามารถรวมเข้ากับแท่นทดสอบ ระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทดสอบแบบเคลื่อนที่ และหุ่นยนต์ที่มีความแม่นยำสูง โหลดเซลล์ขนาดเล็กมีให้เลือกทั้งแบบขั้วต่อแบบบิดล็อคและสายเคเบิลแบบเมตริก ครอบคลุมช่วงรับน้ำหนักกว้างตั้งแต่ 0–100 N จนถึง 50,000 N ให้การวัดที่แม่นยำในสถานที่ที่โหลดเซลล์มาตรฐานไม่สามารถติดตั้งได้

โหลดเซลล์แบบโดนัท

โหลดเซลล์แบบโดนัท หรือแบบรูทะลุ มีลักษณะเด่นคือดีไซน์รูปวงแหวน ทำให้สามารถวัดแรงกดที่กระทำผ่านรูตรงกลางได้ รูปทรงนี้เหมาะสำหรับสลักเกลียว เพลา หรือท่อ ทำให้เป็นอุปกรณ์ที่ขาดไม่ได้สำหรับการวัดแรงยึด การตรวจสอบแรงดึงของสลักเกลียว และการใช้งานในระบบปั๊มน้ำมัน/ก๊าซ โครงสร้างที่ทนทานช่วยให้สามารถใช้งานได้ในสภาวะแรงดันสูง โหลดสูง และการรวมโครงสร้างเข้าด้วยกัน

เซ็นเซอร์วัดแรงเฉือนแบบคาน (S-Beam Load Cell)

โหลดเซลล์แบบคานเฉือน ซึ่งรวมถึงแบบคานรูปตัว S และแบบคานดัดที่นิยมใช้กันนั้น ให้การวัดแรงที่แม่นยำและเสถียรในสภาวะอุตสาหกรรมที่ท้าทาย ในการออกแบบเหล่านี้ บล็อกวัสดุคุณภาพสูงจะถูกยึดไว้ที่ปลายด้านหนึ่ง ในขณะที่อีกด้านหนึ่งรองรับน้ำหนัก โหลดเซลล์แบบคานดัดและคานเฉือนถูกนำมาใช้กันอย่างแพร่หลายสำหรับแท่นชั่งน้ำหนักในกระบวนการผลิต เครื่องชั่งพื้น เครื่องชั่งไซโล และการชั่งน้ำหนักถัง ผลิตจากโลหะผสมอะลูมิเนียมหรือสแตนเลสเพื่อความทนทานต่อการกัดกร่อน โหลดเซลล์เหล่านี้มีประสิทธิภาพดีเยี่ยมในการวัดน้ำหนักต่ำถึงปานกลาง (โดยทั่วไป 1–500 กก.) และให้ความไวสูงสำหรับการชั่งน้ำหนักแบบเป็นชุด การทำงานอัตโนมัติในกระบวนการผลิต และระบบชั่งน้ำหนักยานพาหนะ

โหลดเซลล์แบบคาปาซิทีฟ

โหลดเซลล์แบบคาปาซิทีฟวัดแรงและน้ำหนักผ่านการเปลี่ยนแปลงของค่าความจุที่เกิดจากการโก่งตัวระหว่างแผ่นตัวนำสองแผ่น เมื่อมีการใช้แรงกด ช่องว่างและค่าความจุระหว่างแผ่นตัวนำจะเปลี่ยนแปลงไป ความแตกต่างนี้จะถูกวัดอย่างแม่นยำและแปลงเป็นสัญญาณเอาต์พุต เทคโนโลยีคาปาซิทีฟให้ความละเอียดสูง ทำให้โหลดเซลล์เหล่านี้เป็นที่ต้องการอย่างมากสำหรับการชั่งน้ำหนักทางอุตสาหกรรมที่มีความแม่นยำสูง เครื่องชั่งในห้องปฏิบัติการ และเครื่องตรวจสอบน้ำหนักอัตโนมัติ

มีสองประเภท:

ทรานสดิวเซอร์ความจุต่ำ

ทรานสดิวเซอร์แบบคาปาซิทีฟความจุต่ำได้รับการออกแบบมาสำหรับการวัดที่ละเอียดอ่อนในงานต่างๆ เช่น อุปกรณ์ทดสอบทางการแพทย์ เครื่องมือวัดในอุโมงค์ลม และเครื่องนับน้ำหนักอัตโนมัติ ด้วยช่วงการวัดตั้งแต่ต่ำกว่า 1 ออนซ์จนถึง 150 ปอนด์ จึงรองรับความต้องการด้านการชั่งน้ำหนักในครัวเรือน การศึกษา และอุตสาหกรรมขนาดเล็ก โดยให้ความน่าเชื่อถือและความแม่นยำสูงในรูปแบบที่กะทัดรัด

ทรานสดิวเซอร์ความจุระดับกลาง

ทรานสดิวเซอร์แบบคาปาซิทีฟขนาดกลางตอบโจทย์ความต้องการที่เข้มงว ดของภาคอุตสาหกรรมและการผลิต โดยสามารถวัดน้ำหนักได้อย่างมีประสิทธิภาพตั้งแต่ 200 ถึง 20,000 ปอนด์ โครงสร้างที่แข็งแรงทนทานช่วยให้ได้ประสิทธิภาพที่แม่นยำและมีความละเอียดสูงสำหรับเครื่องชั่งแบบแท่น เครื่องชั่งน้ำหนักรถบรรทุก ระบบสอบเทียบแรง และอุปกรณ์ขันน็อต ความน่าเชื่อถือที่สม่ำเสมอและการสอบเทียบที่ง่ายดายทำให้เซ็นเซอร์เหล่านี้เหมาะอย่างยิ่งสำหรับการประกันคุณภาพและการชั่งน้ำหนักในกระบวนการผลิตหนัก

ไมโครโหลดเซลล์

ไมโครโหลดเซลล์เป็นเซ็นเซอร์ความต้านทานความแม่นยำสูงที่ใช้หลักการความต้านทานเชิงเพียโซเป็นศูนย์ เหมาะสำหรับงานที่ต้องการแรงน้อยหรือขนาดเล็ก เมื่อมีการออกแรงหรือความเค้นเพียงเล็กน้อย ความต้านทานของเซ็นเซอร์จะเปลี่ยนแปลงไปตามนั้น ซึ่งสามารถสังเกตได้จากการเปลี่ยนแปลงของแรงดันเอาต์พุต รูปทรงที่กะทัดรัดทำให้ไมโครโหลดเซลล์เป็นตัวเลือกที่ยอดเยี่ยมสำหรับหุ่นยนต์ เครื่องมือทางการแพทย์ การประกอบชิ้นส่วนขนาดเล็ก และอุปกรณ์อิเล็กทรอนิกส์พกพาที่ต้องการการตอบสนองแรงที่แม่นยำ

เซ็นเซอร์วัดแรงหลายแกน

เซ็นเซอร์วัดแรงหลายแกนเป็นเซ็นเซอร์ขั้นสูงที่ออกแบบมาเพื่อวัดแรงและโมเมนต์ในหลายทิศทางพร้อมกัน (เช่น แกน X, Y, Z) โดยมีวงจรวัดความเครียดหลายวงจร ช่วยลดการรบกวนและให้การวิเคราะห์แรงแบบเวกเตอร์ที่แท้จริงสำหรับสถานการณ์แรงหลายมิติ เซ็นเซอร์วัดแรงหลายแกนมีความสำคัญอย่างยิ่งในด้านหุ่นยนต์ ระบบอัตโนมัติ อวกาศ การวิจัยทางชีวกลศาสตร์ และสายการประกอบ ซึ่งความละเอียดของแรงแบบเต็มรูปแบบเป็นสิ่งจำเป็นสำหรับคุณภาพ ความปลอดภัย และนวัตกรรม

โหลดเซลล์ความจุสูง

เซ็นเซอร์วัดแรงความจุสูงได้รับการออกแบบมาเพื่อการวัดแรงในบริบทที่ต้องการความแม่นยำสูง สามารถวัดแรงมหาศาลได้อย่างแม่นยำ เช่น การค้ำยันหลังคาเหมือง สถานีชั่งน้ำหนักยานพาหนะหนัก และแรงขับของเครื่องยนต์จรวด หน่วยที่ออกแบบมาเป็นพิเศษเหล่านี้ผสมผสานขนาดที่เล็กและน้ำหนักเบาเข้ากับโครงสร้างที่แข็งแรงทนทาน รองรับการบูรณาการเข้ากับเครื่องจักรหนัก ระบบตรวจสอบโครงสร้าง และระบบทดสอบแบบทำลายล้างทั้งแบบใหม่และแบบที่มีอยู่เดิม การออกแบบที่ทนทานช่วยให้มีอายุการใช้งานยาวนานแม้ภายใต้การรับแรงแบบวนซ้ำและสภาพสนามที่รุนแรง

ทรานสดิวเซอร์เฉพาะทาง

ทรานสดิวเซอร์เฉพาะทางตอบโจทย์ความต้องการเฉพาะกลุ่มหรือสภาพแวดล้อมที่ท้าทาย เช่น การชั่งน้ำหนักใต้น้ำ การวัดแรงในสุญญากาศ หรือการสำรวจอวกาศ เซ็นเซอร์ที่ได้รับการออกแบบอย่างแม่นยำเหล่านี้สามารถประเมินแรง การบีบอัด แรงดึง ความดัน และความจุในสภาพแวดล้อมที่เลวร้ายที่สุด ทำให้มั่นใจได้ว่าการเก็บรวบรวมข้อมูลมีความน่าเชื่อถือสำหรับภารกิจสำคัญ การวิจัยใต้น้ำ และการทดสอบอุปกรณ์บรรทุกบนดาวเทียม

พินโหลดเซลล์

เซ็นเซอร์วัดแรงแบบพินใช้เกจวัดความเครียดที่ฝังอยู่ภายในพินวัดแรงที่ออกแบบมาเป็นพิเศษและปิดผนึกอย่างแน่นหนา การใช้งานทั่วไป ได้แก่ การตรวจสอบแรงดึงของสมอและห่วง การวัดแรงของรอกและบล็อกรองรับ และการวัดแรงที่จุดหมุน โดยเฉพาะอย่างยิ่งในงานยกของทางทะเล ใต้น้ำ และนอกชายฝั่ง เซ็นเซอร์วัดแรงแบบพินผลิตจากสแตนเลสสตีลพร้อมฝาปิดปลายที่ปิดผนึกอย่างแน่นหนา จึงทำงานได้อย่างยอดเยี่ยมในงานที่จุ่มน้ำได้ สภาพแวดล้อมที่ชื้น และการตรวจสอบแรงดึงสำหรับเครนและเครื่องกว้าน

โหลดเซลล์แบบแพนเค้ก

โหลดเซลล์แบบแพนเค้ก หรือที่บางครั้งเรียกว่าโหลดเซลล์อเนกประสงค์หรือโหลดเซลล์แบบบาง มักใช้สำหรับการวัดทั้งแรงดึงและแรงอัดในเซ็นเซอร์เดียวที่ใช้งานได้หลากหลาย โครงสร้างของมันมีเกลียวตรงกลางและรูยึดด้านนอก ทำให้ติดตั้งได้อย่างรวดเร็วในอุปกรณ์ทดสอบวัสดุ การทดสอบความล้าของชิ้นส่วน และการวัดแรงตามแนวแกนที่แม่นยำ ความสามารถในการรับน้ำหนักมีตั้งแต่ 50 ปอนด์ถึงมากกว่าหนึ่งล้านปอนด์ ทำให้เหมาะสำหรับการทดสอบที่มีกำลังสูง วิศวกรรมโครงสร้าง และการตั้งค่าการประกันคุณภาพทางอุตสาหกรรม

โหลดเซลล์ไดนาโมมิเตอร์

เซ็นเซอร์วัดแรงแบบไดนาโมมิเตอร์ หรือ ไดโนมิเตอร์ คืออุปกรณ์ที่รวมการวัดแรง แรงบิด และกำลัง โดยปกติจะใช้ในการทดสอบเครื่องยนต์ มอเตอร์ และระบบส่งกำลัง เมื่อรวมกับเทคโนโลยีการตรวจวัดแรงที่มีความละเอียดสูง เซ็นเซอร์ไดโนมิเตอร์จะช่วยให้สามารถเก็บรวบรวมข้อมูลที่มีค่าอย่างยิ่งสำหรับการวัดกำลังเครื่องยนต์ การวินิจฉัยอุปกรณ์ และการตรวจสอบประสิทธิภาพ เนื่องจากต้นทุนการจัดซื้อและการบำรุงรักษาที่สูง เซ็นเซอร์ที่มีความแม่นยำเหล่านี้จึงสงวนไว้สำหรับสภาพแวดล้อมการทดสอบที่สำคัญและมีความเสี่ยงสูงในอุตสาหกรรมยานยนต์ การบินและอวกาศ หรือพลังงาน

เซ็นเซอร์วัดแรงแบบจุดเดียว

เซ็นเซอร์วัดน้ำหนักแบบจุดเดียว (Single point load cells) ถูกนำมาใช้กันอย่างแพร่หลายในระบบชั่งน้ำหนักเชิงพาณิชย์ รวมถึงเครื่องชั่งในซูเปอร์มาร์เก็ต เครื่องชั่งไปรษณีย์ และเครื่องจักรบรรจุภัณฑ์อาหาร เซ็นเซอร์ชนิดนี้มีองค์ประกอบตรวจจับน้ำหนักเพียงตัวเดียว ทำให้ได้ผลลัพธ์ที่สม่ำเสมอและแม่นยำ แม้ว่าน้ำหนักจะไม่ตรงกลางอย่างสมบูรณ์ก็ตาม เซ็นเซอร์วัดน้ำหนักแบบจุดเดียวเป็นหัวใจสำคัญของความน่าเชื่อถือของเครื่องชั่งในร้านค้าปลีกและอุตสาหกรรม ติดตั้งและปรับเทียบได้ง่าย ทำให้ผู้ใช้งานสะดวก

โหลดเซลล์แบบคานรูปตัว S

โหลดเซลล์แบบ S Beam เป็นดีไซน์แบบคานดัดคลาสสิกที่ได้รับการยอมรับในรูปทรง "S" อันเป็นเอกลักษณ์และประสิทธิภาพการวัดแรงที่ยอดเยี่ยมทั้งในงานดึงและงานอัดได้ถึง 50 ปอนด์ (22 กิโลกรัม) โดยใช้สปริงโลหะและเกจวัดความเครียดที่มีความแม่นยำสูง โหลดเซลล์แบบ S Beam จะแปลงการเสียรูปเป็นสัญญาณอิเล็กทรอนิกส์ ทำให้รับประกันการวัดแรงที่แม่นยำ การใช้งานรวมถึงเครื่องชั่งแขวน แท่นทดสอบวัสดุ และระบบป้อนกลับแรงในกระบวนการผลิต โหลดเซลล์เหล่านี้เป็นที่นิยมเนื่องจากความแม่นยำ ประหยัดต้นทุน และติดตั้งง่ายในระบบสายการผลิต

จะได้ผลลัพธ์ที่ดีที่สุดเมื่อติดตั้งโหลดเซลล์แบบ S Beam ให้ตรงกลางและวางแนวให้ถูกต้องตามแกนรับน้ำหนัก เนื่องจากหากวางผิดตำแหน่งหรือมีแรงภายนอกเข้ามาเกี่ยวข้อง อาจทำให้ความแม่นยำในการวัดลดลง ความง่ายในการใช้งานและความอเนกประสงค์ทำให้โหลดเซลล์แบบ S Beam เป็นมาตรฐานในอุตสาหกรรมการผลิต การสอบเทียบในห้องปฏิบัติการ และระบบอัตโนมัติในกระบวนการผลิต

โหลดเซลล์หลายแกน

เซ็นเซอร์วัดแรงหลายแกนได้รับการออกแบบมาเพื่อวัดแรงและแรงบิดอย่างครอบคลุมในแกน X, Y และ Z ซึ่งมักใช้ในหุ่นยนต์ การทดสอบชิ้นส่วนอากาศยาน และระบบการผลิตอัตโนมัติ เซ็นเซอร์วัดแรงเหล่านี้ใช้บริดจ์วัดความเครียดหลายตัวเพื่อวัดและแยกแยะแรงในแต่ละแกนได้อย่างแม่นยำ พร้อมระบบชดเชยในตัวเพื่อลดการรบกวนและการแทรกแซง การรวมการวัดที่ไวต่อแกนหลายแกนเข้าไว้ในอุปกรณ์ขนาดกะทัดรัดเพียงชิ้นเดียว ทำให้เซ็นเซอร์วัดแรงหลายแกนช่วยลดความยุ่งยากในการประกอบและปรับปรุงการควบคุมแบบเรียลไทม์สำหรับงานอัตโนมัติขั้นสูง

สะพานวีทสโตน

วงจรบริดจ์วีทสโตน (Wheatstone bridge) ซึ่งเป็นวงจรพื้นฐานสำหรับการวัดทางไฟฟ้า ถูกนำมาใช้กันอย่างแพร่หลายในเทคโนโลยีโหลดเซลล์สมัยใหม่ วงจรนี้พัฒนาโดยชาร์ลส์ วีทสโตน โดยอิงจากแบบของซามูเอล ฮันเตอร์ คริสตี้ วงจรบริดจ์วีทสโตนช่วยให้สามารถวัดค่าความต้านทานได้อย่างแม่นยำ ซึ่งจำเป็นอย่างยิ่งสำหรับการแปลงการเปลี่ยนแปลงรูปทรงของเกจวัดความเครียดให้เป็นสัญญาณแรงดันเอาต์พุตที่เชื่อถือได้และเป็นสัดส่วน

วงจรไฟฟ้าสมดุลนี้โดยทั่วไปประกอบด้วยแขนต้านทานสี่แขนที่จัดเรียงในรูปทรงเพชร โดยมีแรงดันกระตุ้นจ่ายให้ และอ่านค่าเอาต์พุตที่ไวต่อการเปลี่ยนแปลงระหว่างแขนแนวทแยง การกำหนดค่าบริดจ์ที่แตกต่างกัน (แบบควอเตอร์บริดจ์ ฮาล์ฟบริดจ์ หรือฟูลบริดจ์) รองรับการใช้งานเซ็นเซอร์และระดับประสิทธิภาพที่หลากหลาย หลักการสำคัญ—การเบี่ยงเบนเป็นศูนย์—ทำให้มั่นใจได้ว่าเมื่อวงจรอยู่ในสภาวะสมดุล จะไม่มีกระแสไหลผ่านแกลวาโนมิเตอร์ และเอาต์พุตจะมีความเสถียรสูง

ในโหลดเซลล์ วงจรบริดจ์วีทสโตนช่วยปรับปรุงความแม่นยำ ความเสถียร และการชดเชยความร้อนในการวัดได้อย่างมาก ทำให้สามารถตรวจจับการเปลี่ยนแปลงเล็กน้อยที่เกิดจากความเครียด แรง หรือแรงกดได้ ด้วยการใช้งานอย่างแพร่หลายในระบบชั่งน้ำหนักอิเล็กทรอนิกส์ วงจรบริดจ์วีทสโตนจึงกลายเป็นสิ่งจำเป็นสำหรับการวัดทางอุตสาหกรรมที่มีความแม่นยำสูง การประกันคุณภาพ และมาตรวิทยา

โหลดเซลล์แบบอนาล็อกและแบบดิจิทัลแตกต่างกันอย่างไร?

โหลดเซลล์แบบอนาล็อกและดิจิทัลต่างก็เป็นเทคโนโลยีที่แตกต่างกันสำหรับการวัดแรงและน้ำหนัก โดยส่วนใหญ่แตกต่างกันที่การประมวลผลสัญญาณและเอาต์พุต ในทั้งสองแบบ แรงที่วัดได้โดยเกจวัดความเครียดจะถูกแปลงเป็นแรงดันไฟฟ้าอนาล็อกขนาดเล็กในขั้นต้น ซึ่งโดยทั่วไปจะแสดงในหน่วยมิลลิโวลต์ต่อโวลต์ (mV/V) สัญญาณอนาล็อกนี้ขึ้นอยู่กับปัจจัยสำคัญ เช่น แรงดันกระตุ้น การกำหนดค่าบริดจ์วีทสโตน ความต้านทานของเกจวัดความเครียด และความต้านทานของบริดจ์

โหลดเซลล์แบบอนาล็อกจะส่งสัญญาณแรงดันไฟฟ้าต่อเนื่องที่แปรผันตามแรงหรือน้ำหนักที่วัดได้ โดยทั่วไปสัญญาณนี้จะถูกขยายและประมวลผลโดยตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) ภายในตัวควบคุมการชั่งน้ำหนัก ตัวปรับสภาพสัญญาณ หรือเทอร์มินัลระยะไกล โหลดเซลล์แบบอนาล็อกมีข้อดีคือสามารถตรวจสอบข้อมูลแบบเรียลไทม์ ตอบสนองสัญญาณได้อย่างรวดเร็ว และใช้งานง่าย แม้ว่าบางครั้งอาจไวต่อการรบกวนทางแม่เหล็กไฟฟ้า สัญญาณรบกวน และการสูญเสียสัญญาณผ่านสายเคเบิลยาวก็ตาม

ในทางกลับกัน โหลดเซลล์แบบดิจิทัลจะรวมไมโครโปรเซสเซอร์หรือ ADC ไว้ในตัว ซึ่งจะแปลงแรงดันไฟฟ้าแบบอนาล็อกเป็นเอาต์พุตดิจิทัลทันที โหลดเซลล์แบบดิจิทัลใช้โปรโตคอลมาตรฐาน (เช่น RS485 หรือ CANbus) ในการส่งข้อมูลไบนารีความละเอียดสูง ทำให้ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้าภายนอก การรบกวนคลื่นความถี่วิทยุ เสียงรบกวนจากสิ่งแวดล้อม และความผันผวนของอุณหภูมิ นอกจากนี้ยังรองรับการวินิจฉัยขั้นสูง การสอบเทียบระยะไกล และการเก็บข้อมูลจุดรับน้ำหนักหลายจุดพร้อมกันเพื่อการวิเคราะห์กระบวนการอย่างครอบคลุม

โหลดเซลล์แบบดิจิทัลเป็นตัวเลือกที่เหมาะสมสำหรับงานที่ต้องการความเสถียรของสัญญาณ การแก้ไขข้อผิดพลาด และการรับข้อมูลที่ซับซ้อนและรวดเร็ว เช่น การผลิตอัตโนมัติ ระบบการผสม และแพลตฟอร์มการทดสอบแบบไดนามิก ข้อดีเหล่านี้ช่วยลดต้นทุนการบำรุงรักษา ปรับปรุงกระบวนการแก้ไขปัญหา และทำให้สอดคล้องกับมาตรฐานอุตสาหกรรม 4.0 และสภาพแวดล้อมทางอุตสาหกรรมที่พร้อมใช้งาน IoT

ความแน่นของโหลดเซลล์

ระดับการป้องกันน้ำและฝุ่น (IP)

ระดับการป้องกันการเข้าถึง (IP) ซึ่งกำหนดโดยคณะกรรมการไฟฟ้าสากล (IEC) ภายใต้มาตรฐาน 60529 ระบุถึงความต้านทานของโหลดเซลล์ต่อฝุ่นละออง สิ่งสกปรก วัตถุแข็ง และของเหลว ระดับ IP ที่สูงขึ้นแสดงถึงการปิดผนึกที่แข็งแรงกว่า ทำให้ระดับเหล่านี้มีความสำคัญอย่างยิ่งในการเลือกโหลดเซลล์สำหรับสภาพแวดล้อมในโรงงานหรือภาคสนามที่ท้าทาย ระดับ IP ระบุด้วยตัวเลขสองหลัก: หลักแรกสำหรับการป้องกันการเข้าถึงของของแข็ง (0–6) และหลักที่สองสำหรับการป้องกันการเข้าถึงของของเหลว (0–8) ระบบชั่งน้ำหนักในอุตสาหกรรมและกลางแจ้ง ระบบอัตโนมัติในกระบวนการผลิต การผลิตอาหาร และการจัดการสารเคมี มักต้องการโหลดเซลล์ที่มี IP สูง (เช่น IP67 หรือ IP68) เพื่อรักษาความทนทานและใช้งานได้ในสภาวะที่ไม่เอื้ออำนวย

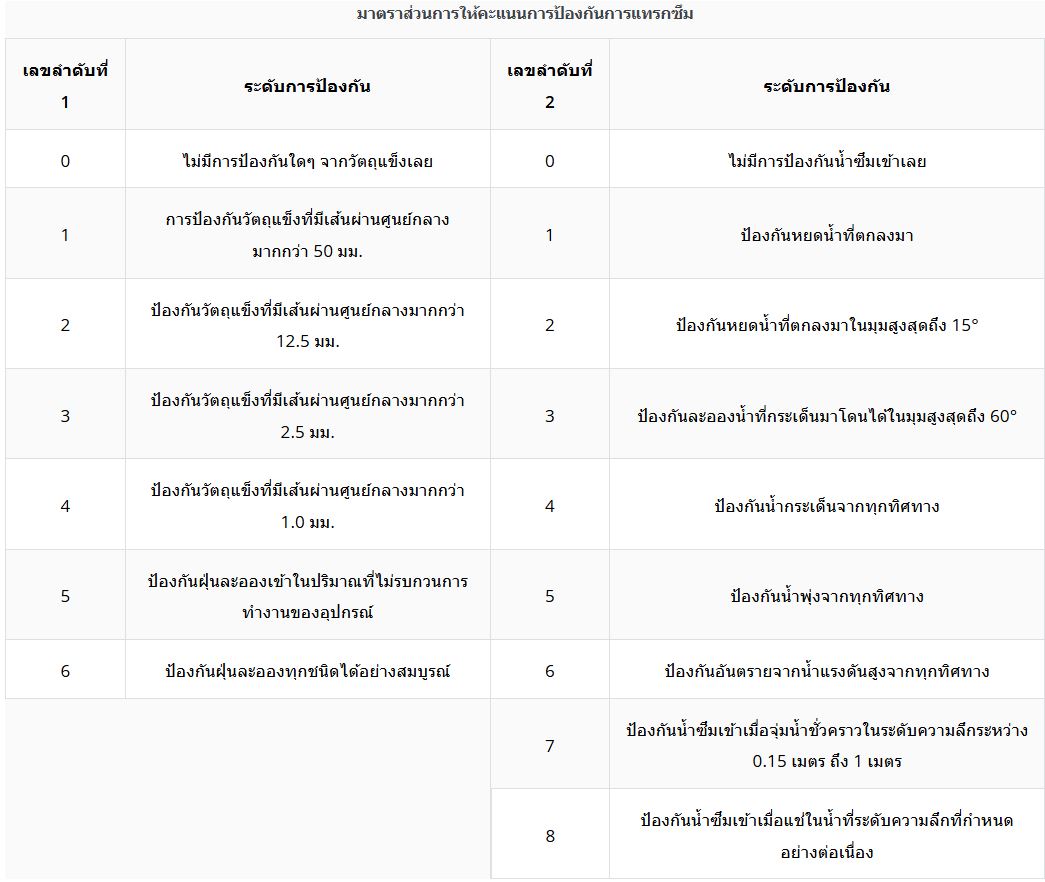

แผนภูมิAต่อไปนี้แสดงรายละเอียดเกี่ยวกับระดับการป้องกันน้ำและฝุ่น (IP rating) ต่างๆ และความหมายของแต่ละระดับ ซึ่งจะช่วยให้ผู้ซื้อ วิศวกร และผู้ประกอบระบบสามารถเลือกโหลดเซลล์ที่ตรงตามข้อกำหนดด้านสิ่งแวดล้อมและกฎระเบียบได้:

ปิดผนึกอย่างมิดชิด

การปิดผนึกแบบสุญญากาศ คือกระบวนการสร้างกล่องปิดสนิทถาวรโดยใช้พลาสติก เรซินอีพ็อกซี แก้ว โลหะ หรือเซรามิก ซึ่งจำเป็นอย่างยิ่งสำหรับโหลดเซลล์ที่ทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่มีฤทธิ์กัดกร่อน ชื้น หรืออันตราย แนวคิดดั้งเดิม—ซึ่งตั้งชื่อตามเทพเจ้าเฮอร์มีสของกรีก—อ้างอิงถึงภาชนะแก้วที่ไม่สามารถทะลุผ่านได้ โหลดเซลล์ที่ปิดผนึกแบบสุญญากาศในปัจจุบันให้การป้องกันการซึมผ่านของความชื้น สารเคมี และฝุ่นละอองได้สูงสุด ทำให้มีความน่าเชื่อถือเป็นพิเศษ บำรุงรักษาน้อย และมีอายุการใช้งานยาวนานขึ้นอย่างมากแม้ในสภาวะที่รุนแรง ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับการติดตั้งกลางแจ้ง ในอุตสาหกรรมอาหาร และพื้นที่อันตราย

ความสำคัญของโหลดเซลล์

ด้วยวิวัฒนาการของการผลิต การขนถ่ายวัสดุ และระบบอัตโนมัติในกระบวนการอุตสาหกรรม เซลล์รับน้ำหนักจึงกลายเป็นสิ่งจำเป็นสำหรับการวัดที่แม่นยำและการให้ข้อมูลป้อนกลับแบบเรียลไทม์ ระบบชั่งน้ำหนักในอุตสาหกรรม การผลิตแบบเป็นชุด และกระบวนการลำเลียง ล้วนต้องพึ่งพาเซลล์รับน้ำหนักเพื่อรับประกันคุณภาพของผลิตภัณฑ์ การปฏิบัติตามกฎระเบียบ และประสิทธิภาพการผลิต

การวัดแรงกดที่แม่นยำส่งผลโดยตรงต่อประสิทธิภาพการผลิต โดยช่วยให้สามารถควบคุมแรงดึงได้อย่างมีประสิทธิภาพ การผสมชิ้นงานอย่างแม่นยำ และคุณภาพที่สม่ำเสมอ การควบคุมแรงดึงหรือแรงที่ไม่แม่นยำมักส่งผลให้วัสดุเสียรูปทรง เกิดข้อผิดพลาดในการผลิต และการหยุดทำงานที่เสียค่าใช้จ่ายสูง เซลล์รับน้ำหนัก เมื่อใช้งานร่วมกับตัวควบคุมกระบวนการและซอฟต์แวร์ตรวจสอบ จะช่วยให้สามารถตรวจสอบโดยอัตโนมัติอย่างต่อเนื่อง—โดยการแจ้งเตือน หยุดเครื่องจักร หรือปรับพารามิเตอร์ของกระบวนการเพื่อเพิ่มผลผลิต ลดของเสีย และเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวด

ช่างติดตั้งและวิศวกรกระบวนการจะติดตั้งโหลดเซลล์ในจุดยุทธศาสตร์ต่างๆ ภายในระบบการผลิต เพื่อรับข้อมูลแบบเรียลไทม์และแปลงค่าการวัดแรงเชิงกลเหล่านี้ให้เป็นสัญญาณดิจิทัลที่ใช้สำหรับการวิเคราะห์ การป้อนกลับ และการควบคุมอัตโนมัติ เนื่องจากการผลิตมีความขับเคลื่อนด้วยข้อมูลและพึ่งพาการประกันคุณภาพมากขึ้นเรื่อยๆ โหลดเซลล์จึงยังคงเป็นส่วนประกอบพื้นฐานในสายการผลิตสำหรับเครือข่ายการผลิตสมัยใหม่ ระบบอัตโนมัติทางอุตสาหกรรม และสภาพแวดล้อม IIoT (อินเทอร์เน็ตของสิ่งต่างๆ ในอุตสาหกรรม)

การทดสอบโหลดเซลล์

ขั้นตอนสำคัญก่อนการติดตั้งโหลดเซลล์หรือการทดสอบระบบคือการทดสอบและตรวจสอบอย่างละเอียดถี่ถ้วน โดยใช้มัลติมิเตอร์ที่ได้รับการสอบเทียบและแหล่งจ่ายแรงดันไฟฟ้าที่ควบคุมได้ ช่างเทคนิคจะตั้งค่ามัลติมิเตอร์เพื่อวัดค่าโอห์ม (ความต้านทาน) ก่อน จากนั้นตรวจสอบความต้านทานของสายไฟขาเข้าและขาออก และเปรียบเทียบกับค่าที่ได้รับการรับรองตามที่ระบุไว้ในใบรับรองการสอบเทียบของโหลดเซลล์หรือเอกสารข้อมูลของผู้ผลิต ขั้นตอนนี้ยืนยันความสมบูรณ์ทางไฟฟ้าและช่วยระบุความเสียหายหรือข้อบกพร่องในการผลิตที่อาจส่งผลต่อความแม่นยำในการวัด

ต่อมา การตรวจสอบสัญญาณเอาต์พุตระดับมิลลิโวลต์จะช่วยยืนยันการตอบสนองของเซ็นเซอร์ต่อแรงที่ทราบค่า การเปรียบเทียบที่แม่นยำระหว่างค่าที่วัดได้และค่าอ้างอิงทำให้มั่นใจได้ว่าโหลดเซลล์ทำงานภายในระดับความแม่นยำที่กำหนด และพร้อมสำหรับการบูรณาการกับตัวควบคุมกระบวนการ PLC อุตสาหกรรม หรือตัวบ่งชี้การชั่งน้ำหนัก การทดสอบโหลดเซลล์อย่างเหมาะสมช่วยลดเวลาหยุดทำงานที่ไม่ต้องการ ลดต้นทุนการปรับเทียบใหม่ และรับประกันการวัดที่เชื่อถือได้ในแอปพลิเคชันที่สำคัญยิ่ง

ความผันผวนของโหลดเซลล์

ความผันผวนหรือการเบี่ยงเบนที่ไม่ตั้งใจในประสิทธิภาพของโหลดเซลล์อาจบั่นทอนความถูกต้องของการวัดและความปลอดภัยของระบบ ปัจจัยที่ทำให้การอ่านค่าผิดปกติหรือไม่เสถียร ได้แก่ ความเสียหายทางกล (การรับแรงกระแทก วัตถุตกหล่น) ปัญหาทางไฟฟ้า (สายไฟขาด ไฟฟ้าลัดวงจร) และปัจจัยด้านสิ่งแวดล้อม (การเปลี่ยนแปลงอุณหภูมิ การซึมของความชื้น การกัดกร่อน หรือการปิดผนึกที่ไม่เพียงพอ) แม้แต่การสั่นสะเทือนภายนอกหรือการรบกวนทางแม่เหล็กไฟฟ้าก็อาจส่งผลต่อความแม่นยำได้

การแก้ไขปัญหาอย่างมีประสิทธิภาพเริ่มต้นด้วยการตรวจสอบด้วยสายตาอย่างละเอียดเพื่อระบุร่องรอยการสึกหรอ การกัดกร่อน หรือการเสียรูปทางกล การตรวจสอบสมดุลศูนย์ช่วยระบุการเสียรูปหรือการจัดตำแหน่งที่ไม่ถูกต้องของเกจวัดความเครียด ซึ่งมักเกิดจากการรับน้ำหนักเกิน การติดตั้งที่ไม่ถูกต้อง หรือการกระแทกโดยอุบัติเหตุ สำหรับโหลดเซลล์ที่ไม่ปิดผนึกอย่างมิดชิด การตรวจสอบความสมบูรณ์ของฉนวนจะช่วยป้องกันการปนเปื้อนจากสิ่งแวดล้อม

การทดสอบทางไฟฟ้า เช่น การตรวจสอบความต้านทานของวงจรบริดจ์และการตรวจสอบความต่อเนื่อง จะตรวจจับการลัดวงจรหรือข้อบกพร่องของสายไฟที่ขัดขวางการทำงานที่ถูกต้องของวงจรบริดจ์วีทสโตน การเบี่ยงเบนของค่าศูนย์ ซึ่งหมายถึงการที่ค่าการวัดพื้นฐานเปลี่ยนแปลงไปอย่างไม่คาดคิด มักเกิดจากปัญหาการติดตั้งโครงสร้าง ข้อบกพร่องของสายเคเบิล หรือการขยายตัว/หดตัวที่เกิดจากอุณหภูมิ การแก้ไขปัญหาเหล่านี้จำเป็นต้องมีการทดสอบอย่างเป็นระบบและวิธีการแบบองค์รวม ซึ่งรวมถึงการประเมินส่วนประกอบที่เกี่ยวข้องทั้งหมดและสภาพแวดล้อมด้วย

การติดตั้งในทิศทางที่ถูกต้องมีความสำคัญอย่างยิ่ง: การจัดแนวที่ไม่ถูกต้องหรือการติดตั้งกลับหัว (โดยเฉพาะอย่างยิ่งสำหรับเซ็นเซอร์วัดแรงดึงหรือแรงกดแบบคานรูปตัว S) อาจทำให้ได้ผลลัพธ์ที่ผิดพลาดหรือค่าที่อ่านได้เป็นลบ ตรวจสอบลูกศรแสดงทิศทางและคำแนะนำของผู้ผลิตเสมอในระหว่างการติดตั้งเพื่อป้องกันการสูญเสียประสิทธิภาพ

ระบบชั่งน้ำหนักเป็นเครื่องมือที่มีความแม่นยำสูง จึงต้องได้รับการดูแล จัดเก็บ และขนส่งอย่างระมัดระวัง ในระหว่างการเคลื่อนย้าย ควรยึดเซ็นเซอร์วัดน้ำหนักให้แน่นเพื่อป้องกันการกระแทกและการสั่นสะเทือน หรือใช้บล็อกรองแทนที่ชั่วคราว จนกว่าการติดตั้งจะเสร็จสมบูรณ์ การปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดเหล่านี้จะช่วยให้มั่นใจได้ถึงความแม่นยำในการวัดในระยะยาว และยืดอายุการใช้งานของอุปกรณ์ชั่งน้ำหนักอิเล็กทรอนิกส์ของคุณให้ยาวนานที่สุด

การโอเวอร์โหลดของโหลดเซลล์

ประสิทธิภาพและความน่าเชื่อถือของโหลดเซลล์ขึ้นอยู่กับการปฏิบัติตามความจุที่กำหนดและขีดจำกัดการทำงานที่ปลอดภัยอย่างเคร่งครัด ระดับความแม่นยำที่ระบุไว้บนโหลดเซลล์แต่ละตัวสะท้อนถึงไม่เพียงแต่ความไวเท่านั้น แต่ยังรวมถึงความจุสูงสุดที่อนุญาตซึ่งได้รับการรับรองตามมาตรฐานอุตสาหกรรม เช่น OIML และ NIST ด้วย การใช้งานเกินความจุที่กำหนด ไม่ว่าจะเป็นการรับน้ำหนักมากเกินไป แรงกระแทก หรือการตกหล่นโดยอุบัติเหตุ จะทำให้เกิดการเสียรูปและการสูญเสียความแม่นยำในการวัด ซึ่งมักจะเห็นได้ชัดเจนจากการอ่านค่าที่ไม่กลับไปที่ศูนย์หรือแสดงการเปลี่ยนแปลงที่ไม่สามารถอธิบายได้ในสมดุลศูนย์

แม้ว่าการรับน้ำหนักเกินโดยไม่ได้ตั้งใจ (เช่น วัตถุตกหล่นหรือแรงกระแทกอย่างกะทันหัน) อาจทำให้เซ็นเซอร์วัดน้ำหนักเสียหายได้ แม้แต่เซ็นเซอร์ที่ทนทาน แต่การรับน้ำหนักเกินเรื้อรังหรือบ่อยครั้งนั้นเป็นอันตรายอย่างยิ่ง ความเครียดที่มากเกินไปซ้ำๆ อาจทำให้เกจวัดความเครียดเสียหายถาวร เกิดความล้าทางกล หรือวงจรทำงานผิดพลาด โดยเฉพาะในเซ็นเซอร์วัดน้ำหนักที่มีความสามารถในการรับน้ำหนักต่ำ (ต่ำกว่า 50 กก.) แม้แต่สิ่งของเล็กๆ น้อยๆ หากตกจากที่สูงหรือด้วยความเร็ว ก็อาจทำให้เกิดข้อผิดพลาดอย่างมากหรือเซ็นเซอร์ทำงานล้มเหลวโดยสิ้นเชิงในระบบที่มีความไวสูง

ด้วยตระหนักถึงบทบาทสำคัญของโหลดเซลล์ในอุตสาหกรรมที่เน้นคุณภาพ การออกแบบที่ทันสมัยส่วนใหญ่จึงรวมคุณสมบัติการป้องกันการโอเวอร์โหลดไว้ด้วย ซึ่งรวมถึงตัวหยุดเชิงกลเพื่อจำกัดการเบี่ยงเบน สกรูเกลียวที่ปรับเทียบแล้วซึ่งตั้งค่าไว้ล่วงหน้าตามความจุสูงสุดของเซลล์ หรือสปริงที่ดึงไว้ล่วงหน้า—เป็นกลไกความปลอดภัยเชิงกล การออกแบบเหล่านี้ช่วยปกป้ององค์ประกอบภายในของเซ็นเซอร์ในระหว่างการรับน้ำหนักแบบพัลส์ที่ไม่คาดคิด แรงกระแทก หรืออุบัติเหตุจากผู้ใช้งาน ลดเวลาหยุดทำงาน ค่าใช้จ่ายในการบำรุงรักษา และการคลาดเคลื่อนของการสอบเทียบ สำหรับการใช้งานที่มีความเสี่ยงต่อการโอเวอร์โหลดซ้ำๆ ควรเลือกแบบที่มีตัวจำกัดน้ำหนักเฉพาะหรือโครงสร้างที่แข็งแรงทนทานเพื่อความน่าเชื่อถือสูงสุด

การเลือกโหลดเซลล์ที่ถูกต้องตามการใช้งาน สภาพแวดล้อม และค่าความคลาดเคลื่อนในการรับน้ำหนักเกินที่ต้องการ เป็นสิ่งสำคัญอย่างยิ่งในการปกป้องการลงทุนของคุณ และรับประกันความถูกต้องแม่นยำและการปฏิบัติตามข้อกำหนดของระบบอย่างต่อเนื่อง

คำถามที่พบบ่อย

โหลดเซลล์คืออะไร และทำงานอย่างไร?

โหลดเซลล์เป็นทรานสดิวเซอร์ที่แปลงแรงต่างๆ เช่น แรงดึง แรงอัด หรือแรงบิด ให้เป็นสัญญาณไฟฟ้า เมื่อมีแรงกระทำ จะทำให้เกิดการเปลี่ยนแปลงรูปร่างที่วัดได้ ซึ่งวงจรไฟฟ้าจะแปลงค่าดังกล่าวเป็นข้อมูลที่แม่นยำและอ่านได้สำหรับการวัดน้ำหนักหรือแรง

โหลดเซลล์สำหรับการใช้งานในอุตสาหกรรมมีการแบ่งประเภทอย่างไร?

โหลดเซลล์ถูกจำแนกเป็นคลาส A, B, C หรือ D ตามความแม่นยำ โดยคลาส A มีความแม่นยำสูงสุด คลาสเหล่านี้เป็นไปตามมาตรฐานที่กำหนดโดย OIML และ NIST ซึ่งรับประกันการปฏิบัติตามกฎหมายสำหรับการใช้งานทางการค้าและการควบคุมคุณภาพในภาคอุตสาหกรรมต่างๆ

โหลดเซลล์มีกี่ประเภทหลัก และมีการใช้งานอย่างไรบ้าง?

ประเภทหลักๆ ได้แก่ โหลดเซลล์แบบไฮดรอลิก นิวแมติก สเตรนเกจ แคนนิสเตอร์ คอมเพรสชั่น ทรัสต์ มัลติแกน และเอสบีม การใช้งานมีหลากหลาย ตั้งแต่การชั่งน้ำหนักถัง เครื่องชั่งเครน และการตรวจสอบโครงสร้าง ไปจนถึงระบบอัตโนมัติทางอุตสาหกรรมที่มีความแม่นยำสูง และการวิเคราะห์ในห้องปฏิบัติการ

ค่า IP rating คืออะไร และเหตุใดจึงมีความสำคัญสำหรับโหลดเซลล์?

ระดับการป้องกัน IP (Ingress Protection) บ่งบอกถึงความทนทานของโหลดเซลล์ต่อฝุ่นละออง ของแข็ง และน้ำ ระดับ IP ที่สูงขึ้น เช่น IP67 หรือ IP68 มีความสำคัญอย่างยิ่งในการเลือกใช้โหลดเซลล์ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ซึ่งต้องการความทนทานและความน่าเชื่อถือในการใช้งาน

โหลดเซลล์แบบอนาล็อกและแบบดิจิทัลแตกต่างกันอย่างไร?

โหลดเซลล์แบบอนาล็อกจะส่งสัญญาณมิลลิโวลต์ที่ประมวลผลภายนอก ในขณะที่โหลดเซลล์แบบดิจิทัลจะแปลงสัญญาณภายในเพื่อส่งข้อมูลความละเอียดสูง รุ่นดิจิทัลให้ความต้านทานต่อสัญญาณรบกวน ความเสถียร การวินิจฉัย และการสอบเทียบระยะไกลที่เหนือกว่าในระบบอัตโนมัติขั้นสูง

คุณจะทดสอบความแม่นยำและความน่าเชื่อถือของโหลดเซลล์ได้อย่างไร?

การทดสอบประกอบด้วยการตรวจสอบความต้านทานไฟฟ้าด้วยมัลติมิเตอร์เทียบกับข้อกำหนดของผู้ผลิต จากนั้นตรวจสอบความถูกต้องของเอาต์พุตโดยใช้ตุ้มน้ำหนักที่ทราบค่า เพื่อให้แน่ใจว่าโหลดเซลล์มีความแม่นยำตามที่กำหนดและพร้อมสำหรับการใช้งานอย่างแม่นยำในระบบอุตสาหกรรม

การประยุกต์ใช้งานของโหลดเซลล์

โหลดเซลล์เป็นอุปกรณ์วัดปริมาณทางกายภาพหรือมวล และแปลงแรงหรือพลังงานเป็นรูปแบบอื่น เช่น แรง แสง แรงบิด หรือการเคลื่อนที่ มีการใช้งานในด้านการทดสอบทางกล การตรวจสอบระบบ และเป็นส่วนประกอบในเครื่องชั่งอุตสาหกรรม การใช้งานทั่วไป ได้แก่ เครื่องชั่งในครัวเรือนและอุปกรณ์วัดที่ใช้ในอุตสาหกรรมหนัก

อุตสาหกรรมที่ใช้เซ็นเซอร์วัดแรงกด ได้แก่:

• การแปรรูปอาหาร –การวัดส่วนผสมและการกระจายผลิตภัณฑ์อย่างเหมาะสมระหว่างการบรรจุ
• คลังสินค้าอุตสาหกรรม –การกำหนดน้ำหนักที่แน่นอนของพาเลทที่บรรจุสินค้า ซึ่งมีความสำคัญอย่างยิ่งต่อการบรรจุและรับคำสั่งซื้อ
• การก่อสร้างและงานอาคาร –ใช้ในการทดสอบวัสดุก่อสร้าง เช่น คาน เพื่อตรวจสอบแรงดึงและความแข็งแรงของโครงสร้าง
• การขนส่ง –เครื่องชั่งรถบรรทุกและรถไฟ
• ห้องปฏิบัติการวิจัยและการผลิตยา –อุปกรณ์ชั่งน้ำหนัก ระบบสอบเทียบ และการทดสอบความล้า

โหลดเซลล์เป็นส่วนประกอบของระบบรักษาความปลอดภัย เครื่องชั่งน้ำหนักไฟฟ้า เครื่องชั่งส่วนบุคคล เทอร์โมมิเตอร์ เครื่องจักรในภาคการป้องกันประเทศ ระบบอัตโนมัติทางอุตสาหกรรม การตรวจวัดแรงดันในเรือดำน้ำ และการทดสอบวัสดุ
