ความต้องการอุปกรณ์จ่ายไฟทั่วโลกคาดว่าจะเกิน 46.5 พันล้านดอลลาร์สหรัฐภายในปี 2031 การเติบโตนี้ได้รับแรงหนุนจากการแพร่กระจายของ EV ระบบพลังงานหมุนเวียน และระบบอัตโนมัติทางอุตสาหกรรม โดยเฉพาะอย่างยิ่งสําหรับแหล่งจ่ายไฟ AC-DC

แอปพลิเคชันเหล่านี้ต้องการเซ็นเซอร์กระแสไฟฟ้าที่มีความแม่นยําสูง เสียงรบกวนต่ํา และเวลาตอบสนองที่รวดเร็วเมื่อความต้องการความหนาแน่นของพลังงานที่สูงขึ้น ความจําเป็นในการใช้เทคโนโลยีการตรวจจับกระแสขั้นสูงก็เพิ่มขึ้นเช่นกันเทคโนโลยีเหล่านี้ช่วยให้สามารถควบคุมและตรวจสอบได้แบบเรียลไทม์

ในบทความนี้ เราจะสํารวจข้อดีของการตรวจสอบปัจจุบันนอกจากนี้เรายังตรวจสอบข้อเสียของเซ็นเซอร์กระแสไฟฟ้าแบบวงเปิดแบบดั้งเดิมและวิวัฒนาการของเทคโนโลยีเซ็นเซอร์ที่จัดการกับความท้าทายเหล่านี้

ความจําเป็นในการตรวจสอบกระแสไฟฟ้าแบบเรียลไทม์

การตรวจสอบและควบคุมกระแสไฟฟ้าที่แม่นยําในระบบจ่ายไฟช่วยเพิ่มประสิทธิภาพสิ่งนี้ทําให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานของระบบกักเก็บพลังงานในการใช้งาน เช่น ระบบ UPS และการจัดเก็บพลังงาน การรักษาสมดุลของการไหลของกระแสไฟฟ้าที่ถูกต้องจะช่วยป้องกันความร้อนสูงเกินไป

นอกจากนี้ในระบบพลังงานหมุนเวียนที่การผลิตไฟฟ้าอาจไม่ต่อเนื่องการวัดกระแสไฟฟ้าแบบเรียลไทม์ช่วยให้สามารถปรับการไหลของพลังงานแบบไดนามิกส่งผลให้มีประสิทธิภาพมากขึ้นในสถานีชาร์จ EV การวัดกระแสไฟที่แม่นยําจะช่วยรักษาอัตราการชาร์จที่เหมาะสมที่สุดโดยไม่โอเวอร์โหลดในศูนย์ข้อมูลการตรวจสอบกระแสไฟที่แม่นยําช่วยให้แน่ใจว่าพลังงานจะกระจายอย่างสม่ําเสมอในทุกอุปกรณ์ป้องกันฮอตสปอตและยืดอายุการใช้งานของอุปกรณ์

อย่างไรก็ตาม การวัดกระแสไฟฟ้าที่แม่นยําในระบบกระแสสูงและอิมพีแดนซ์ต่ํานั้นไม่ตรงไปตรงมาเสมอไประบบเหล่านี้มักทํางานที่ระดับพลังงานที่สูงมาก และความไม่ถูกต้องในการตรวจจับกระแสไฟฟ้าอาจนําไปสู่ความไร้ประสิทธิภาพนี่คือเหตุผลที่การค้นหาโซลูชันการตรวจจับกระแสไฟฟ้าในอุดมคติจึงมีความสําคัญมาก

โมดูลเซ็นเซอร์กระแสไฟฟ้าแบบวงเปิดและวงปิด

ตามเนื้อผ้า เซ็นเซอร์กระแสไฟแบบวงเปิดถูกนํามาใช้ในการใช้งานแหล่งจ่ายไฟเซ็นเซอร์เหล่านี้วัดกระแสโดยการตรวจจับสนามแม่เหล็กที่เกิดจากกระแสที่ไหลผ่านตัวนําทางอ้อมแม้ว่าวิธีนี้จะมีประโยชน์ในบางกรณี แต่ก็มีข้อเสียที่สําคัญ โดยเฉพาะอย่างยิ่งสําหรับการใช้งานที่มีกระแสไฟสูง

ปัญหาหลักประการหนึ่งคือขนาดโมดูลเซ็นเซอร์แบบวงเปิดต้องใช้แกนแม่เหล็กขนาดใหญ่หรือส่วนประกอบภายนอกเพื่อให้ทํางานได้อย่างมีประสิทธิภาพ ซึ่งนําไปสู่การออกแบบขนาดใหญ่ ซึ่งเป็นสาเหตุที่ยากต่อการรวมเข้ากับแอปพลิเคชันที่มีพื้นที่จํากัด

ต้นทุนเป็นอีกปัจจัยจํากัด โดยเฉพาะอย่างยิ่งเมื่อต้องการความแม่นยําสูงความต้องการส่วนประกอบภายนอก เช่น วงจรชดเชย จะเพิ่มทั้งความซับซ้อนและรายการวัสดุทั้งหมด (BOM) สําหรับระบบ

สุดท้าย ความแม่นยําของเซ็นเซอร์กระแสไฟแบบวงเปิดมักไม่เพียงพอสําหรับการใช้งานที่ต้องการการตรวจสอบแบบเรียลไทม์ที่แม่นยํา

อีกวิธีหนึ่งคือการใช้ทรานสดิวเซอร์วงปิดซึ่งรวมถึงวงจรชดเชยที่ปรับปรุงประสิทธิภาพและความแม่นยําเมื่อเทียบกับรุ่นก่อนแบบวงเปิด แต่ต้องใช้ส่วนประกอบเพิ่มเติม เช่น วงจรปรับสภาพสัญญาณดังนั้น เช่นเดียวกับเซ็นเซอร์กระแสไฟแบบวงเปิด ทําให้เป็นตัวเลือกที่มีราคาแพงและเทอะทะกว่า

เซ็นเซอร์อนาล็อก

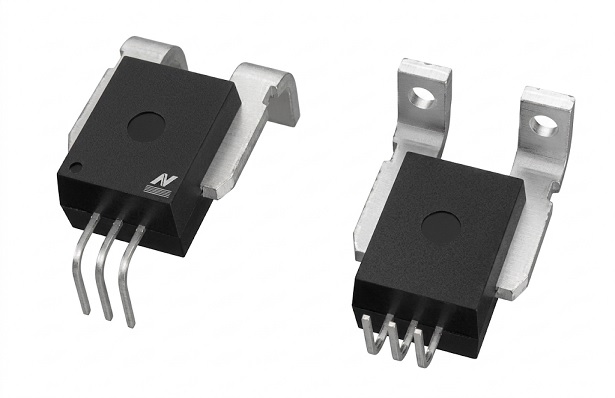

เพื่อจัดการกับข้อบกพร่องเหล่านี้เซ็นเซอร์กระแสไฟฟ้าในตัว (ICS) มีประสิทธิภาพที่เพิ่มขึ้นผ่านเทคโนโลยีการรวมขั้นสูง ICS เช่นที่แสดงในรูปที่ 1 รวมองค์ประกอบการตรวจจับแบบอะนาล็อกและวงจรปรับสภาพสัญญาณไว้ในแพ็คเกจเดียวขนาดกะทัดรัดซึ่งจะช่วยลดขนาดต้นทุนและความซับซ้อน

ข้อได้เปรียบที่สําคัญอย่างหนึ่งของ ICS คือรอยเท้าที่เล็กด้วยการขจัดความจําเป็นในการใช้แกนแม่เหล็กขนาดใหญ่และส่วนประกอบภายนอกเซ็นเซอร์เหล่านี้จึงสามารถติดตั้งเข้ากับระบบที่มีพื้นที่จํากัดได้ทําให้เหมาะสําหรับอุปกรณ์จ่ายไฟความหนาแน่นสูงระบบ UPS และการใช้งานการจัดเก็บพลังงานความกะทัดรัดนี้ยังช่วยลดความยุ่งยากในการออกแบบระบบโดยรวมลดจํานวนส่วนประกอบที่จําเป็นและต้นทุนโดยรวมของระบบ

ICS ยังใช้อัลกอริธึมขั้นสูงสําหรับการชดเชยอุณหภูมิและการลดการดริฟท์ เพื่อให้มั่นใจได้ถึงการวัดกระแสไฟฟ้าที่มีความแม่นยําสูงในช่วงอุณหภูมิกว้าง

นอกจากนี้ เซ็นเซอร์เหล่านี้ยังมีแบนด์วิดท์ที่สูงกว่าและเวลาตอบสนองที่เร็วกว่าเซ็นเซอร์แบบเดิม ซึ่งช่วยให้สามารถตรวจสอบและควบคุมกระแสไฟฟ้าแบบเรียลไทม์ในแอปพลิเคชันการสลับความถี่สูงความเสถียรของระบบที่ได้รับการปรับปรุงและการจัดการพลังงานที่มีประสิทธิภาพมากขึ้นทําให้เป็นส่วนประกอบที่มีค่าสําหรับการออกแบบที่ประหยัดพลังงาน

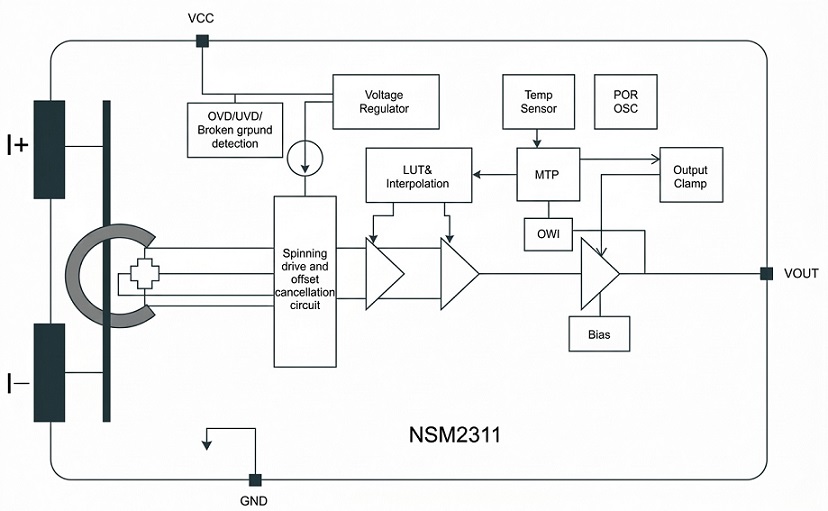

ด้วยการรวมฟังก์ชันหลายอย่างไว้ในแพ็คเกจเดียว ดังแสดงในรูปที่ 2 เซ็นเซอร์เหล่านี้ช่วยลดความจําเป็นในการชดเชยเพิ่มเติมหรือวงจรประมวลผลสัญญาณสิ่งนี้ช่วยลด BOM และต้นทุนโดยรวม รวมทั้งลดความซับซ้อนของกระบวนการผลิต

การเลือก ICS ที่เหมาะสมสําหรับพาวเวอร์ซัพพลาย

เมื่อเลือกเซ็นเซอร์กระแสไฟฟ้าในตัวสําหรับแหล่งจ่ายไฟที่มีอิมพีแดนซ์ต่ําและความจุกระแสไฟสูงลําดับความสําคัญจะเกินกว่าความแม่นยําในการวัดขั้นพื้นฐานควรรักษาความต้านทานของตัวนําหลักให้ต่ํากว่ามิลลิโอห์มเพื่อลดการสูญเสียพลังงานและความร้อนในระบบกระแสสูงค่าประมาณ 100 μΩ หรือต่ํากว่าจะดีกว่าพิกัดกระแสไฟต่อเนื่องต้องเกินโหลดที่คาดไว้อย่างสะดวกสบายสําหรับการออกแบบพลังงานสูงจํานวนมาก หมายถึงเซ็นเซอร์ที่สามารถคงอยู่ได้ในพื้นที่ 200 A โดยไม่ลดพิกัด

ในการใช้งานที่เกี่ยวข้องกับไฟฟ้าแรงสูง ระบบฉนวนต้องแข็งแรงระยะการคืบหน้าควรอยู่ในช่วง 6.5 มม. — ตามหลักการแล้วควรมากกว่านั้นเล็กน้อย — และอัตราการแยกที่ทดสอบควรอยู่ที่ประมาณ 5 kV _rms สิ่งนี้ทําให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและการปฏิบัติตามข้อกําหนดด้านความปลอดภัยขั้นตอนเอาต์พุตควรส่งสัญญาณที่เสถียรและคาดเดาได้ซึ่งไม่ได้รับผลกระทบจากความผันผวนของอุปทานในระดับปานกลางสิ่งนี้ช่วยลดความจําเป็นในการควบคุมแรงดันไฟฟ้าภายนอกที่ซับซ้อนและทําให้การออกแบบส่วนหน้าแบบอะนาล็อกง่ายขึ้น

ความแม่นยําเหนืออุณหภูมิก็มีความสําคัญเท่าเทียมกันสําหรับสภาพแวดล้อมที่มีความต้องการสูง เซ็นเซอร์ควรมีข้อผิดพลาดความไวรวมภายใน ±1% ในช่วงอุณหภูมิกว้าง ตั้งแต่อย่างน้อย −40 ^o C ถึง 120 ^o C หรือควรอยู่ที่ 150 ^o C สิ่งนี้ทําให้มั่นใจได้ว่าการอ่านค่ายังคงสม่ําเสมอทั้งในการติดตั้งภายนอกอาคารและเปลือกหุ้มที่มีความหนาแน่นสูง

เมื่อคุณสมบัติเหล่านี้รวมกับแพ็คเกจขนาดกะทัดรัดและการรวมฟังก์ชันการปรับสภาพสัญญาณที่จําเป็นผลลัพธ์ที่ได้คือโซลูชันการตรวจจับกระแสไฟฟ้าที่รองรับการตรวจสอบแบบเรียลไทม์ที่แม่นยําโดยไม่ต้องใช้รอยเท้าหรือต้นทุนรายการวัสดุมากเกินไป
