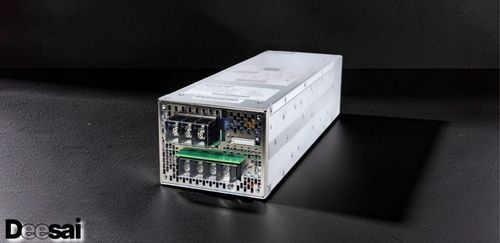

TDK Corporation เปิดตัวแหล่งจ่ายไฟอุตสาหกรรม TDK-Lambda TPS4500 แบบเอาต์พุตเดี่ยวหรือคู่ กำลังไฟ 4500 วัตต์ โมดูลสามารถกำหนดค่าให้แบ่งโหลดในสัดส่วนใดก็ได้ จนถึงข้อกำหนดเอาต์พุตที่กำหนด และได้รับการออกแบบให้ทำงานแบบอนุกรมหรือแบบขนานเพื่อเพิ่มแรงดันไฟฟ้าหรือกำลังไฟเอาต์พุต

ซีรี่ส์ TPS4500 สามารถทำงานได้จากแรงดันไฟฟ้าสูงแบบสามเฟส ในรูปแบบเดลต้าหรือวาย 360 – 528 Vac จึงสามารถใช้งานได้หลากหลาย เช่น อุปกรณ์ทดสอบและวัด อุปกรณ์การผลิตเซมิคอนดักเตอร์ การผลิตแบบเพิ่มเนื้อวัสดุ เครื่องพิมพ์ เลเซอร์ และเครื่องขยายกำลัง RF แรงดันไฟฟ้าสูงแบบสามเฟสช่วยลดความจำเป็นในการใช้หม้อแปลงลดแรงดันที่มีราคาแพง และช่วยปรับสมดุลกระแสโหลดเฟส

ซีรี่ส์ TPS4500 มีคุณสมบัติครบครัน ทั้งสัญญาณ AC Fail, DC Good และสัญญาณเฟสตกหล่นแบบแยกส่วน การเปิด/ปิดระยะไกล การตรวจจับระยะไกล และแหล่งจ่ายไฟสแตนด์บาย 12 V, 0.3 A อินเทอร์เฟซการสื่อสาร PMBus™ ช่วยให้สามารถตรวจสอบและควบคุมจากระยะไกลได้อย่างครอบคลุม ให้ข้อมูลแบบเรียลไทม์เกี่ยวกับพารามิเตอร์สำคัญ เช่น แรงดันเอาต์พุต กระแสเอาต์พุต อุณหภูมิภายใน สัญญาณสถานะ และความเร็วพัดลม นอกจากนี้ PMBus™ ยังช่วยให้สามารถตั้งโปรแกรมการตั้งค่าที่สำคัญได้ รวมถึงแรงดันเอาต์พุต ขีดจำกัดกระแสเกิน และฟังก์ชันการเปิด/ปิดระยะไกล เอาต์พุตปกติ 92 V, 49 A และ 184 V, 24.5 A สามารถปรับได้อย่างเต็มที่ผ่าน PMBus™: 92 V สามารถตั้งค่าได้ตั้งแต่ 10 – 96.5 V และ 184 V ตั้งแต่ 20 – 193 V

รุ่น TPS4500 มีประสิทธิภาพโดยทั่วไปอยู่ที่ 93% แหล่งจ่ายไฟสามารถเริ่มทำงานได้ในอุณหภูมิ -40 °C และทำงานได้ในอุณหภูมิแวดล้อมตั้งแต่ -10 ถึง +70 °C โดยลดกำลังการทำงานลงอย่างเป็นเส้นตรงจาก 100% เหลือ 80% ที่อุณหภูมิ 50° ถึง 60°C และจาก 80% เหลือ 55% ที่ 70°C ตัวเครื่องของซีรี่ส์ TPS4500 มีขนาด 107 x 85 x 335 มม. (กว้าง x สูง x ลึก) ทำให้เหมาะสำหรับระบบแร็คสูง 2U

การรับรองความปลอดภัยประกอบด้วย IEC/UL/CSA/EN62368-1 และมีเครื่องหมาย CE และ UKCA สำหรับข้อกำหนดแรงดันต่ำ EMC และ RoHS นอกจากนี้ หน่วยยังเป็นไปตามมาตรฐานการปล่อยคลื่นรบกวนแบบนำไฟฟ้าและแผ่รังสี EN55032-A ในระบบปลายทาง ตรงตามมาตรฐานภูมิคุ้มกัน IEC 61000-4 รวมถึง SEMI F47-0706 ที่ 480Vac ปกติ (เกณฑ์ B) แหล่งจ่ายไฟมีการแยกแรงดันอินพุต 3k Vac ถึงเอาต์พุต แรงดันอินพุต 2k Vac ถึงกราวด์ และแรงดันเอาต์พุต 500 Vdc ถึงกราวด์

ซีรี่ส์ TPS4500 ได้รับการออกแบบให้ตรงตามมาตรฐาน MIL-STD-810H วิธีการ 514.8 ขั้นตอน I หมวด 1, 10 (การสั่นสะเทือน) และ MIL-STD-810H วิธีการ 516.8 ขั้นตอน I, IV (โลจิสติกส์) และ VI (แรงกระแทก) ซึ่งรับประกันความทนทานและความน่าเชื่อถือเป็นพิเศษในสภาพแวดล้อมที่รุนแรง

การใช้งานหลัก

− อุปกรณ์ทดสอบและวัดผล การผลิตเซมิคอนดักเตอร์ การผลิตแบบเพิ่มเนื้อวัสดุ เครื่องพิมพ์ เลเซอร์ และเครื่องขยายกำลังคลื่นความถี่วิทยุ

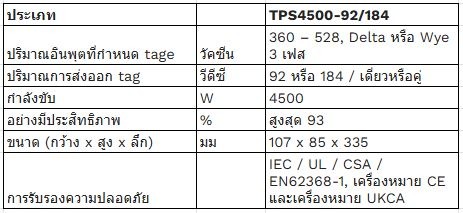

คุณสมบัติหลักและประโยชน์

− ประสิทธิภาพ 93% (ทั่วไป)

− 360 – 528, อินพุตแบบเดลต้าหรือวาย 3 เฟส

− อินเทอร์เฟซการสื่อสาร PMBus™ สำหรับการตั้งโปรแกรมและการตรวจสอบจากระยะไกล

− เป็นไปตามมาตรฐาน IEC 62477-1 (OVC III)

‍
