ในโลกของอุปกรณ์อิเล็กทรอนิกส์ การรักษาความสมบูรณ์และความปลอดภัยของสัญญาณเป็นสิ่งสำคัญยิ่ง วงจรขยายสัญญาณแบบแยกส่วน (Isolation amplifier) ​​มีบทบาทสำคัญในการบรรลุเป้าหมายนี้ โดยการแยกวงจรอินพุตและเอาต์พุตออกจากกัน ในขณะที่ยังคงอนุญาตให้สัญญาณที่ต้องการผ่านไปได้ สิ่งนี้ไม่เพียงแต่ป้องกันการรบกวนและอันตรายจากไฟฟ้า แต่ยังช่วยให้การขยายสัญญาณมีความแม่นยำ แม้แต่สัญญาณที่อ่อน บทความนี้จะเจาะลึกถึงการทำงานของวงจรขยายสัญญาณแบบแยกส่วน สำรวจส่วนประกอบ การใช้งาน และประโยชน์ของมัน

แอมพลิฟายเออร์แยกสัญญาณคืออะไร?

แอมพลิฟายเออร์แบบแยกสัญญาณ (Isolation amplifier) ​​เป็นแอมพลิฟายเออร์ชนิดหนึ่งที่ใช้ส่งสัญญาณอนาล็อกผ่านสิ่งกีดขวางระหว่างอินพุตและเอาต์พุตโดยไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรงระหว่างกัน สิ่งกีดขวางนั้นอาจเป็นหม้อแปลงไฟฟ้า สิ่งกีดขวางทางแสง หรือแม้แต่สิ่งกีดขวางแบบคาปาซิทีฟ

จุดประสงค์หลักของตัวขยายสัญญาณแยกส่วนในที่นี้คือ เพื่อป้องกันไม่ให้แรงดันไฟฟ้าหรือกระแสไฟฟ้าสูงไหลผ่านจากส่วนหนึ่งไปยังอีกส่วนหนึ่ง ปกป้องวงจรจากอันตราย และป้องกันการรบกวนสัญญาณ

ส่วนประกอบพื้นฐานของเครื่องขยายสัญญาณแยกส่วน

ต่อไปนี้คือส่วนประกอบสำคัญของเครื่องขยายสัญญาณแยกส่วน:

1. ขั้นตอนการป้อนข้อมูล

ส่วนรับสัญญาณของวงจรขยายสัญญาณแบบแยกส่วนมีหน้าที่รับสัญญาณอนาล็อกที่ต้องการแยกและขยาย โดยทั่วไปส่วนนี้ประกอบด้วย:

• ขั้วต่ออินพุตสัญญาณ:

จุดเหล่านี้คือจุดที่สัญญาณอนาล็อกเข้าสู่เครื่องขยายสัญญาณ

• วงจรป้องกันอินพุต:

สิ่งนี้ช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าหรือกระแสไฟฟ้าที่มากเกินไปที่อินพุตจะไม่ทำให้แอมพลิฟายเออร์เสียหาย อาจประกอบด้วยชิ้นส่วนต่างๆ เช่นไดโอดตัวต้านทานและฟิวส์

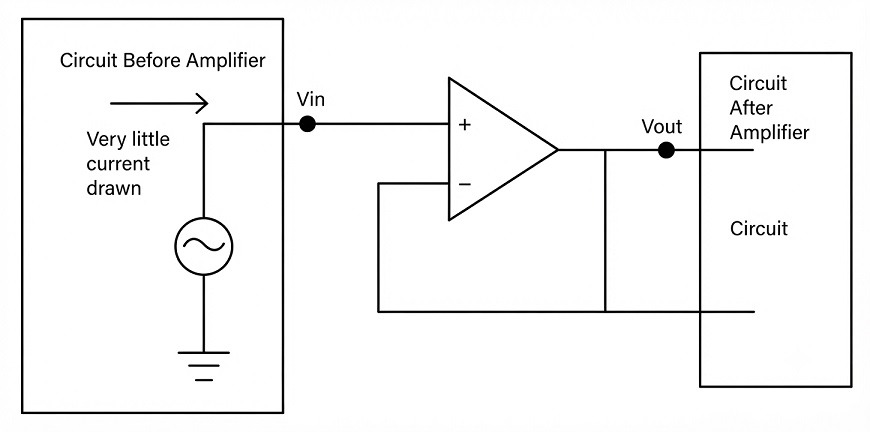

• บัฟเฟอร์แอมพลิฟายเออร์:

วงจรบัฟเฟอร์แอมพลิฟายเออร์ใช้เพื่อป้องกันไม่ให้สัญญาณอินพุตถูกลดทอนลงโดยวงจรขั้นถัดไป ทำให้มั่นใจได้ว่าความแรงของสัญญาณจะคงที่

2. แผงกั้นแยกส่วน

แผงกั้นแยกส่วนเป็นส่วนประกอบหลักและสำคัญที่ทำหน้าที่แยกกระแสไฟฟ้าออกจากกันระหว่างภาคอินพุตและภาคเอาต์พุต แผงกั้นแยกส่วนมีหลายประเภท ได้แก่:

• การแยก หม้อแปลงไฟฟ้า :

อุปกรณ์นี้ใช้หม้อแปลงไฟฟ้าในการส่งสัญญาณผ่านสนามแม่เหล็ก วิธีนี้ให้การแยกสัญญาณที่ดีเยี่ยมและนิยมใช้ในงานด้านพลังงาน

• การแยกแสง:

วิธีการนี้ใช้ตัวแยกสัญญาณแบบออปโตคัปเปลอร์ โดยแปลงสัญญาณเป็นแสงที่ด้านอินพุต และแปลงกลับเป็นสัญญาณไฟฟ้าที่ด้านเอาต์พุต วิธีนี้มีประสิทธิภาพสำหรับการส่งสัญญาณความเร็วสูง

• การแยกด้วยตัวเก็บประจุ:

ใช้ตัวเก็บประจุในการส่งสัญญาณพร้อมทั้งบล็อกกระแสตรงและสัญญาณรบกวนความถี่ต่ำ วิธีนี้มักใช้ในวงจรขยายสัญญาณแยกแบบดิจิทัล

อ่านเพิ่มเติม: วิธีการทำงานของออปโตคัปเปลอร์

3. ขั้นตอนการส่งออก

ภาคเอาต์พุตของแอมพลิฟายเออร์แบบแยกสัญญาณจะทำการสร้างและขยายสัญญาณที่แยกออกมาแล้วให้ได้ระดับที่ต้องการ ส่วนประกอบในภาคนี้ได้แก่:

• แอมพลิฟายเออร์บัฟเฟอร์เอาต์พุต:

ฟังก์ชันนี้จะขยายสัญญาณที่แยกออกมาให้มีระดับที่ใช้งานได้ นอกจากนี้ยังช่วยปรับความต้านทานของฉนวนให้เข้ากับวงจรเอาต์พุตด้วย

• ขั้วต่อเอาต์พุต:

จุดเหล่านี้เป็นจุดที่สัญญาณที่แยกและขยายแล้วจะถูกส่งต่อไปยังขั้นตอนถัดไปของระบบ

• วงจรป้องกันเอาต์พุต:

เช่นเดียวกับการป้องกันเอาต์พุต ระบบนี้ช่วยให้มั่นใจได้ว่าส่วนประกอบเอาต์พุตและอุปกรณ์ที่เชื่อมต่อได้รับการปกป้องจากแรงดันไฟฟ้าหรือกระแสไฟฟ้าที่มากเกินไป

4. แหล่งจ่ายไฟ

แหล่งจ่ายไฟสำหรับแอมพลิฟายเออร์แบบแยกวงจรได้รับการออกแบบมาเพื่อรักษาการแยกวงจรระหว่างภาคอินพุตและภาคเอาต์พุต ซึ่งมักประกอบด้วย:

• แหล่งจ่ายไฟแบบแยกส่วน:

แต่ละด้านของแผงกั้นฉนวน ซึ่งเป็นด้านขาออกและขาเข้า จะมีแหล่งจ่ายไฟแยกต่างหาก เพื่อป้องกันการเชื่อมต่อทางไฟฟ้าใดๆ ที่อาจทำให้ฉนวนเสียหายได้

• ตัวแปลง DC-DC :

อุปกรณ์เหล่านี้มักใช้เพื่อจ่ายไฟแยกส่วนให้กับส่วนต่างๆ ของเครื่องขยายเสียง

5. กลไกการป้อนกลับ

ในแอมพลิฟายเออร์แยกสัญญาณบางชนิด จะใช้กลไกป้อนกลับเพื่อให้มั่นใจถึงความถูกต้องและเสถียรภาพของสัญญาณ ซึ่งสามารถทำได้โดย:

• การป้อนกลับทางแสง:

สัญญาณแสงถูกใช้เพื่อให้ข้อมูลป้อนกลับข้ามกำแพงกั้น

• การตอบสนองทางแม่เหล็ก:

ใช้สนามแม่เหล็กเพื่อให้เกิดการป้อนกลับในขณะที่ยังคงรักษาความเป็นฉนวนไว้

วิธีการทำงานของเครื่องขยายสัญญาณแยกส่วน

เมื่อเราเข้าใจส่วนประกอบพื้นฐานของแอมพลิฟายเออร์แยกสัญญาณแล้ว มาดูกันว่ามันทำงานอย่างไร

แผนภาพด้านบนเป็นตัวอย่างที่สมบูรณ์แบบของวงจรขยายสัญญาณแยกส่วน โดยมีขั้นตอนการทำงานดังต่อไปนี้:

• การรับสัญญาณอินพุต:

สัญญาณอินพุตเชื่อมต่อกับแอมพลิฟายเออร์แบบแยกส่วน ส่วนอินพุตของแอมพลิฟายเออร์ได้รับการออกแบบให้มีอิมพีแดนซ์อินพุตสูง ซึ่งหมายความว่ามันต้านทานการไหลของกระแส ดังนั้นจึงดึงกระแสจากแหล่งสัญญาณอินพุตเพียงเล็กน้อยเท่านั้น

ด้วยเหตุนี้ จึงไม่ทำให้แหล่งสัญญาณเกิดความเครียด

คุณสมบัตินี้มีความสำคัญเพราะช่วยให้มั่นใจได้ว่าเครื่องขยายเสียงจะไม่รบกวนหรือเปลี่ยนแปลงสัญญาณต้นฉบับ กล่าวอย่างง่ายๆ คือ ช่วยให้เครื่องขยายเสียงรับสัญญาณได้โดยไม่รบกวน ทำให้คุณภาพของสัญญาณยังคงอยู่ครบถ้วน

• การแปลงสัญญาณ

เมื่อได้รับสัญญาณอินพุตและป้องกันการรบกวนจากภายนอกแล้ว จำเป็นต้องมีการประมวลผลเพิ่มเติมเพื่อให้สัญญาณสามารถเดินทางผ่านฉนวนได้ ขั้นตอนต่อไปนี้จำเป็นต้องแปลงสัญญาณให้อยู่ในรูปแบบที่สามารถ "ส่งผ่าน" ฉนวนได้โดยไม่ต้องมีการเชื่อมต่อทางไฟฟ้าโดยตรง

เพื่อให้บรรลุเป้าหมายนี้ สัญญาณจะต้องผ่านตัวแปลงสัญญาณเฉพาะ

หนึ่งในวิธีการที่ใช้กันอย่างแพร่หลายคือตัวแปลงแรงดันไฟฟ้าเป็นความถี่ในกระบวนการนี้ แรงดันไฟฟ้าขาเข้าจะถูกแปลงเป็นสัญญาณความถี่ โดยที่ความถี่ของสัญญาณขาออกจะเป็นสัดส่วนกับระดับแรงดันไฟฟ้าขาเข้า จากนั้นความถี่นี้สามารถส่งผ่านฉนวนกั้นได้อย่างง่ายดาย โดยปกติจะใช้ระบบทางแสงหรือระบบที่ใช้หม้อแปลงไฟฟ้า

อีกวิธีหนึ่งคือตัวแปลงกระแสเป็นแรงดันโดยปกติแล้วสัญญาณอินพุตจะอยู่ในรูปของกระแส และจะถูกแปลงเป็นแรงดันเอาต์พุต การแปลงนี้ช่วยให้สามารถส่งสัญญาณข้ามสิ่งกีดขวางได้โดยไม่กระทบต่อความถูกต้องและความสมบูรณ์ของข้อมูล

• การส่งสัญญาณ:

สัญญาณที่แปลงแล้วจะส่งต่อไปยังภาคเอาต์พุตโดยการข้ามฉนวนกั้น การส่งสัญญาณสามารถเกิดขึ้นได้หลายรูปแบบ เช่น การเชื่อมต่อด้วยแสง ซึ่งสัญญาณจะถูกแปลงเป็นแสง การเชื่อมต่อด้วยแม่เหล็ก ซึ่งสัญญาณจะถูกส่งผ่านสนามแม่เหล็ก หรือการเชื่อมต่อด้วยตัวเก็บประจุ

วิธีการเหล่านี้ช่วยรับประกันได้ว่าสัญญาณจะปราศจากการรบกวนทางไฟฟ้าทุกชนิด

• การสร้างสัญญาณขึ้นใหม่:

ในขั้นตอนเอาต์พุต สัญญาณจะถูกสร้างขึ้นใหม่ ซึ่งมักทำโดยใช้ตัวแปลงความถี่เป็นแรงดันไฟฟ้า ซึ่งเปลี่ยนสัญญาณความถี่กลับไปเป็นแรงดันไฟฟ้า หรือใช้ตัวแปลงแรงดันไฟฟ้าเป็นกระแสไฟฟ้า ซึ่งแปลงสัญญาณเป็นกระแสไฟฟ้า

การแปลงเหล่านี้ทำให้สัญญาณสามารถนำไปใช้ได้โดยไม่เสื่อมคุณภาพลงอีกต่อไป

• การขยายสัญญาณเอาต์พุต:

เมื่อสัญญาณถูกสร้างขึ้นใหม่แล้ว สัญญาณนั้นจะถูกขยายโดยภาคเอาต์พุตของแอมพลิฟายเออร์แยกสัญญาณ ภาคนี้ได้รับการออกแบบให้มีอิมพีแดนซ์เอาต์พุตต่ำ เพื่อให้สามารถขับโหลดได้อย่างมีประสิทธิภาพ

อิมพีแดนซ์เอาต์พุตต่ำช่วยให้มั่นใจได้ว่าสัญญาณที่ขยายแล้วสามารถส่งไปยังอุปกรณ์หรือวงจรที่เชื่อมต่อได้โดยไม่สูญเสียคุณภาพหรือได้รับผลกระทบจากโหลด

เพื่อให้เข้าใจได้ดียิ่งขึ้น ลองดูตัวอย่างนี้

ลองพิจารณาวงจรขยายสัญญาณแบบแยกส่วนที่มีอัตราขยาย 100 เราต้องการขยายสัญญาณที่มีแรงดันสูงสุดถึงต่ำสุด 1 โวลต์ สัญญาณเอาต์พุตจะเป็นดังนี้:

Vout = อัตราขยาย x Vin

= 100 x 1

= 100 โวลต์

ดังนั้น แรงดันไฟฟ้าขาออกจะเป็น 100 โวลต์

สมมติว่าเราต้องการคำนวณอัตราส่วนการปฏิเสธโหมดร่วม (CMRR) ของวงจรขยายสัญญาณแยก CMRR คืออัตราส่วนของอัตราขยายเชิงอนุพันธ์ต่ออัตราขยายโหมดร่วม

อัตราขยายแบบดิฟเฟอเรนเชียล คือ อัตราขยายของแอมพลิฟายเออร์เมื่อสัญญาณอินพุตทั้งสองแตกต่างกัน ส่วนอัตราขยายแบบทั่วไป คือ อัตราขยายของแอมพลิฟายเออร์เมื่อสัญญาณอินพุตทั้งสองเหมือนกัน

สามารถคำนวณ CMRR ได้โดยใช้สูตรต่อไปนี้:

CMRR = 20 x log10 (Ad/ Ac)

ที่ไหน:

• Ac แทนค่าอัตราขยายโหมดร่วม
• Ad แสดงถึงอัตราขยายเชิงอนุพันธ์

 สมมติว่าเรามีวงจรขยายสัญญาณแบบแยกส่วน (isolation amplifier) ​​ที่มีอัตราขยายแบบดิฟเฟอเรนเชียล (differential gain) เท่ากับ 100 และอัตราขยายแบบทั่วไป (common gain) เท่ากับ 0.01 ค่า CMRR จะเป็นเท่าใด:

CMRR = 20 x log10 (100/0.01)

= 80 เดซิเบล

ดังนั้น ค่า CMRR ของแอมพลิฟายเออร์แยกสัญญาณจึงเท่ากับ 80 dB

การประยุกต์ใช้งานของแอมพลิฟายเออร์แยกสัญญาณ

เครื่องขยายเสียงแบบแยกสัญญาณมีประโยชน์ในหลายด้านที่สำคัญต่อการรักษาสัญญาณให้สะอาดและปกป้องผู้คนหรืออุปกรณ์ ต่อไปนี้คือวิธีการใช้งานทั่วไป:

อุปกรณ์ทางการแพทย์:

ในอุปกรณ์ต่างๆ เช่น เครื่อง ECG และ EEG แอมพลิฟายเออร์แบบแยกส่วนจะช่วยให้ผู้ป่วยปลอดภัยโดยแยกผู้ป่วยออกจากอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ตรวจสอบสัญญาณชีพ ซึ่งจะป้องกันการช็อกไฟฟ้าและทำให้มั่นใจได้ว่าค่าที่วัดได้มีความแม่นยำ โดยปราศจากการรบกวนจากอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ที่อยู่ใกล้เคียง

ระบบอัตโนมัติทางอุตสาหกรรม:

ในโรงงาน มักมีเครื่องจักรและอุปกรณ์ไฟฟ้าจำนวนมากที่อาจก่อให้เกิดเสียงรบกวนและการแทรกแซงได้ เครื่องขยายสัญญาณแบบแยกส่วนจะช่วยแยกและลดทอนสัญญาณจากเซ็นเซอร์และระบบควบคุม ทำให้ข้อมูลยังคงถูกต้องแม่นยำแม้ในสภาพแวดล้อมที่ท้าทายเหล่านี้

การตรวจสอบแหล่งจ่ายไฟ:

เมื่อตรวจสอบแหล่งจ่ายไฟแรงสูง สิ่งสำคัญคือต้องทำอย่างปลอดภัย เครื่องขยายสัญญาณแบบแยกส่วนช่วยให้สามารถวัดแรงดันและกระแสได้โดยไม่ต้องให้เครื่องมือวัดหรือบุคคลสัมผัสกับแรงดันไฟฟ้าสูงที่เป็นอันตราย ทำให้ทุกอย่างปลอดภัยและข้อมูลเชื่อถือได้

ระบบเก็บรวบรวมข้อมูล

ในการวิจัยและทดสอบการระบุตัวตน จำเป็นต้องรวบรวมข้อมูลอย่างแม่นยำจากเซ็นเซอร์ต่างๆ เครื่องขยายสัญญาณแบบแยกส่วนช่วยให้มั่นใจได้ว่าสัญญาณจากเซ็นเซอร์เหล่านี้สะอาดและปราศจากสัญญาณรบกวน ทำให้ได้ข้อมูลที่แม่นยำสำหรับการวิเคราะห์

ข้อดีของการใช้เครื่องขยายสัญญาณแบบแยกส่วน

ต่อไปนี้คือประโยชน์หลักของแอมพลิฟายเออร์แบบแยกสัญญาณ:

• ปรับปรุงความแม่นยำของข้อมูล
• ยืดอายุการใช้งานของอุปกรณ์
• การป้องกันเครือข่ายการสื่อสารที่เชื่อถือได้
• ความปลอดภัยของผู้ป่วยในการใช้เครื่องมือทางการแพทย์
• การลดสัญญาณรบกวน

ข้อจำกัดของแอมพลิฟายเออร์แยกสัญญาณ

เครื่องขยายเสียงแบบแยกสัญญาณมีข้อดีหลายประการ แต่ก็มีข้อจำกัดบางประการเช่นกัน ต่อไปนี้คือข้อเสียที่สำคัญบางประการ:

• ต้นทุนที่สูงขึ้น
• การใช้พลังงาน
• แรงดันแยกจำกัด

คำถามที่พบบ่อย

ผู้คนมักมีคำถามเกี่ยวกับเครื่องขยายเสียงแบบแยกสัญญาณ ต่อไปนี้คือคำถามที่พบบ่อยที่สุดบางส่วน

คุณสมบัติสำคัญสำหรับเครื่องขยายสัญญาณแบบแยกส่วนมีอะไรบ้าง?

แอมพลิฟายเออร์แยกสัญญาณต้องสามารถรองรับช่วงแรงดันสัญญาณที่เฉพาะเจาะจง โดยปกติจะอยู่ในช่วงมิลลิโวลต์ถึงหลายโวลต์ และรองรับช่วงความถี่สัญญาณที่เฉพาะเจาะจง โดยทั่วไปสูงสุดถึงกิโลเฮิร์ตซ์

แอมพลิฟายเออร์แบบแยกสัญญาณทำงานบนหลักการใดกันแน่?

แอมพลิฟายเออร์แบบแยกสัญญาณทำงานบนหลักการลดทอน โดยมีอิมพีแดนซ์สูงกั้นอยู่ระหว่างอินพุตและเอาต์พุตเพื่อป้องกันการเชื่อมต่อทางไฟฟ้าโดยตรงและทำให้เกิดการแยกสัญญาณ

บทสรุป

แอมพลิฟายเออร์แบบแยกสัญญาณมีประโยชน์อย่างยิ่งในการทำให้มั่นใจว่าวงจรอินพุตและเอาต์พุตจะไม่รบกวนซึ่งกันและกัน ในขณะเดียวกันก็เป็นเส้นทางสำหรับสัญญาณที่ต้องการ โดยการกำจัดสัญญาณรบกวนอย่างสมบูรณ์ แอมพลิฟายเออร์เหล่านี้จะช่วยป้องกันอันตรายจากแรงดันไฟฟ้าสูง

แม้ว่าจะมีข้อเสียอยู่บ้าง เช่น ต้นทุนที่ค่อนข้างสูง แต่ข้อดีในด้านการส่งข้อมูลที่แม่นยำและการป้องกันอุปกรณ์ที่ดี ทำให้เทคโนโลยีนี้เป็นที่ต้องการสำหรับการใช้งานที่หลากหลาย
