การปรับปรุงโครงสร้างอุปกรณ์กำลังไฟฟ้าซิลิคอนเพื่อการแปลงพลังงานที่มีประสิทธิภาพสูง

ค้นพบความก้าวหน้าทางวิศวกรรมที่ขับเคลื่อนประสิทธิภาพการใช้พลังงานแห่งอนาคต

การปรับปรุงโครงสร้างอุปกรณ์กำลังไฟฟ้าซิลิคอนเพื่อการแปลงพลังงานที่มีประสิทธิภาพสูง

ทรานซิสเตอร์ MOSFET กำลังสูงที่ทำจากซิลิคอนเป็นหัวใจสำคัญของระบบแปลงพลังงานมานานหลายทศวรรษ โดยให้ประสิทธิภาพ ต้นทุน และความสามารถในการผลิตที่สมดุลกันในหลากหลายการใช้งาน ตั้งแต่ตัวแปลงไฟแบบจุดต่อจุดไปจนถึงมอเตอร์ไดรฟ์และระบบแบตเตอรี่ ซิลิคอนยังคงเป็นเทคโนโลยีที่โดดเด่นเนื่องจากความสมบูรณ์และปรับขนาดได้ง่าย

อย่างไรก็ตาม เมื่อข้อกำหนดด้านประสิทธิภาพเข้มงวดขึ้นและเป้าหมายด้านความหนาแน่นของพลังงานเพิ่มสูงขึ้นอย่างต่อเนื่อง แนวคิดที่แพร่หลายได้ปรากฏขึ้นว่าซิลิคอนได้ถึงขีดจำกัดพื้นฐานแล้ว มุมมองนี้สะท้อนถึงข้อจำกัดของวัสดุซิลิคอนโดยแท้จริง แต่การคิดค้นนวัตกรรมล่าสุดในด้านสถาปัตยกรรมของอุปกรณ์และเทคโนโลยีการผลิตได้ผลักดันประสิทธิภาพให้ก้าวข้ามขีดจำกัดที่เคยคิดไว้

ตลอดระยะเวลากว่าสองทศวรรษ ความก้าวหน้าในอุปกรณ์ไฟฟ้าซิลิคอนส่วนใหญ่เกิดจากการปรับปรุงกระบวนการผลิตทีละเล็กทีละน้อยมากกว่านวัตกรรมโครงสร้างพื้นฐาน ส่งผลให้ข้อจำกัดต่างๆ ที่มีมายาวนานระหว่างการสูญเสียพลังงานจากการนำไฟฟ้า ประสิทธิภาพการสวิตช์ และความสามารถในการรับแรงดันไฟฟ้า ยังคงไม่เปลี่ยนแปลงไปมากนัก

สถาปัตยกรรมอุปกรณ์ซิลิคอนรุ่นใหม่กำลังท้าทายข้อสมมติฐานนี้โดยการออกแบบวิธีการจัดการสนามไฟฟ้าและประจุภายในอุปกรณ์ใหม่ทั้งหมด นวัตกรรมเหล่านี้แสดงให้เห็นว่าซิลิคอนยังมีศักยภาพที่ยังไม่ได้ถูกนำมาใช้ประโยชน์อีกมาก เมื่อพิจารณาจากมุมมองการออกแบบที่แตกต่างไปจากเดิมอย่างสิ้นเชิง

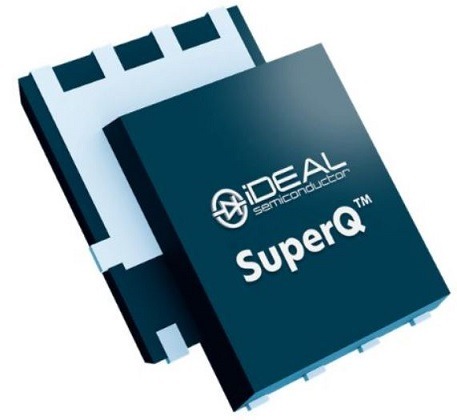

ทรานซิสเตอร์ MOSFET ซิลิคอน SuperQ

ขีดจำกัดประสิทธิภาพใน MOSFET ซิลิคอนแบบดั้งเดิม

ประสิทธิภาพของซิลิคอน MOSFET ถูกควบคุมโดยความสัมพันธ์ระหว่างแรงดันพังทลายและความต้านทานเฉพาะขณะเปิด (R SP ) ในโครงสร้างอุปกรณ์แบบหนึ่งมิติแบบดั้งเดิม ความสัมพันธ์นี้เป็นไปตามกฎการปรับขนาดที่รู้จักกันดี ซึ่ง R SPจะเพิ่มขึ้นโดยประมาณตามแรงดันพังทลายยกกำลัง 2.5 (BV 2.5 )

พฤติกรรมนี้เกิดจากความต้องการบริเวณดริฟต์ที่หนากว่าและมีการเจือจางน้อยกว่า เพื่อรองรับแรงดันไฟฟ้าที่สูงขึ้น แม้ว่าบริเวณนี้จะจำเป็นสำหรับการบล็อกแรงดันไฟฟ้า แต่ก็มีส่วนสำคัญต่อการสูญเสียการนำไฟฟ้า ทำให้ประสิทธิภาพโดยรวมของอุปกรณ์ที่ใช้แรงดันไฟฟ้าสูงลดลง

การนำสถาปัตยกรรมซูเปอร์จังก์ชันแบบ RESURF มาใช้ถือเป็นก้าวสำคัญที่ช่วยให้เกิดการปรับสมดุลประจุแบบสองมิติภายในบริเวณดริฟต์ ซึ่งทำให้ค่า R SPสามารถปรับขนาดไปสู่ความสัมพันธ์เชิงเส้นที่ดีขึ้นกับแรงดันพังทลาย อย่างไรก็ตาม แม้แต่สถาปัตยกรรมเหล่านี้ก็ยังมีข้อจำกัดทางโครงสร้าง ในอุปกรณ์ซูเปอร์จังก์ชัน มีเพียงส่วนหนึ่งของหน้าตัดของอุปกรณ์เท่านั้นที่นำกระแสไฟฟ้าได้ ในขณะที่ส่วนที่เหลือใช้สำหรับการบล็อกแรงดัน

ด้วยเหตุนี้ โครงสร้างเสา p และ n ที่สมมาตรจึงจำกัดประสิทธิภาพการนำไฟฟ้า และการปรับปรุงเพิ่มเติมจำเป็นต้องใช้กระบวนการผลิตที่ซับซ้อนและมีต้นทุนสูงขึ้นเรื่อยๆ ในทางปฏิบัติ ข้อจำกัดเหล่านี้กำหนดขีดจำกัดประสิทธิภาพสูงสุดสำหรับ MOSFET ซิลิคอนแบบดั้งเดิม

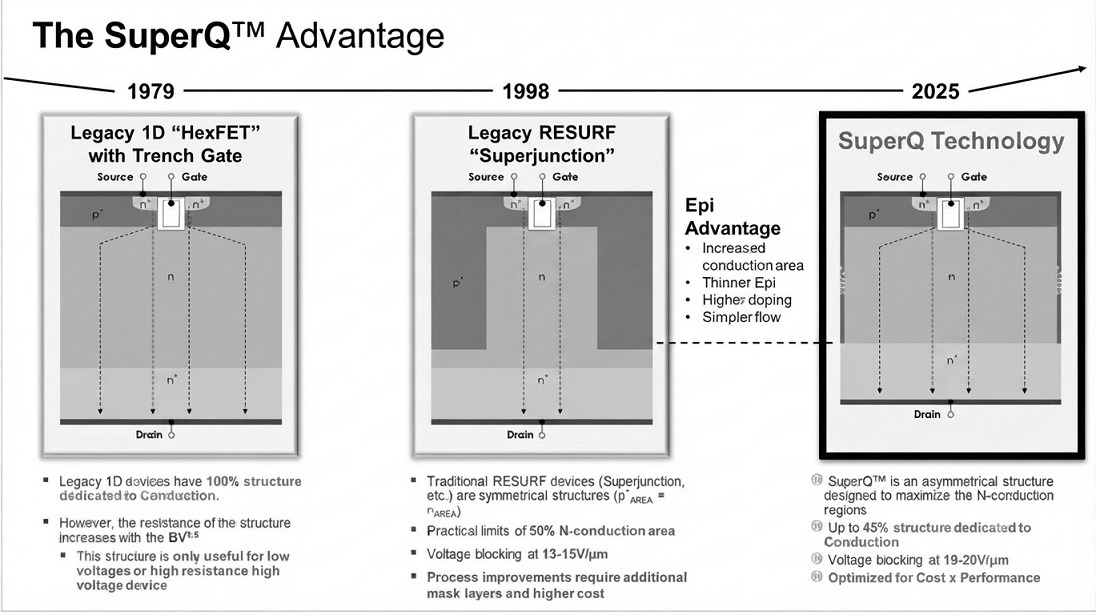

รูปที่ 1:ภาพตัดขวางของ MOSFET แบบดั้งเดิม 1D, Superjunction และ SuperQ

การปรับปรุงโครงสร้างซิลิคอนด้วยการควบคุมสนามไฟฟ้าขั้นสูง

เทคโนโลยี SuperQ ของ iDEAL Semiconductors ได้พลิกโฉมวิธีการจัดการสนามไฟฟ้าและการกระจายประจุในอุปกรณ์ซิลิคอนอย่างสิ้นเชิง แทนที่จะอาศัยโครงสร้างสมดุลประจุแบบสมมาตร แนวทางใหม่นี้ได้นำเสนอสถาปัตยกรรม RESURF แบบไม่สมมาตร (ดังแสดงในรูปที่ 1) ซึ่งช่วยเพิ่มประสิทธิภาพการนำไฟฟ้าได้อย่างมาก ในขณะที่ยังคงรักษาความสามารถในการทำงานที่แรงดันสูงไว้ได้

ในโครงสร้างเหล่านี้ ร่องลึกที่มีอัตราส่วนความกว้างต่อความสูงสูงและมีประจุควบคุมอยู่ภายใน จะเข้ามาแทนที่เสา p-pillar ของ Superjunction แบบดั้งเดิม ร่องนี้กินพื้นที่เพียงเศษเสี้ยวเล็กน้อยของพื้นที่อุปกรณ์ ประมาณไม่กี่เปอร์เซ็นต์ ในขณะที่พื้นที่หน้าตัดส่วนใหญ่ยังคงสามารถใช้สำหรับการนำกระแสไฟฟ้าได้

การเปลี่ยนแปลงโครงสร้างนี้ช่วยเพิ่มพื้นที่การนำไฟฟ้าที่มีประสิทธิภาพอย่างมาก ทำให้กระแสไฟฟ้าสามารถไหลได้มากถึงประมาณ 95% ของพื้นที่หน้าตัดของอุปกรณ์ ในขณะเดียวกัน ความสมดุลของประจุที่แม่นยำจะได้รับการรักษาไว้ทั่วบริเวณดริฟต์ ทำให้สามารถบล็อกแรงดันไฟฟ้าได้อย่างแข็งแกร่งผ่านการควบคุมสนามไฟฟ้าแบบสองมิติและสามมิติ

ผลลัพธ์ที่ได้คือการกระจายสนามไฟฟ้าที่สม่ำเสมอยิ่งขึ้น ลดความหนาแน่นของสนาม และเพิ่มความทนทานต่อความแปรผันของกระบวนการผลิต ปัจจัยเหล่านี้โดยรวมช่วยให้สามารถเพิ่มความเข้มข้นของการเจือสารในบริเวณดริฟต์ได้โดยไม่กระทบต่อแรงดันพังทลาย

ก้าวข้ามขีดจำกัดแบบดั้งเดิมในการต้านทานเฉพาะด้าน

หนึ่งในผลลัพธ์ที่สำคัญที่สุดของสถาปัตยกรรม SuperQ คือความสามารถในการก้าวข้ามข้อจำกัดแบบเดิมของความต้านทานเฉพาะขณะเปิดใช้งานสำหรับแรงดันพังทลายที่กำหนด โดยการทำให้บริเวณดริฟต์บางลงและมีการเจือสารมากขึ้นในขณะที่ยังคงรักษาสมดุลของประจุ อุปกรณ์เหล่านี้จึงมีค่า R SP ต่ำ กว่าเทคโนโลยีซิลิคอนแบบดั้งเดิมและเทคโนโลยี Superjunction อย่างมาก

ผลการวัดแสดงให้เห็นว่า MOSFET กำลังสูง SuperQ สามารถลดความต้านทานขณะเปิดใช้งานได้ประมาณ 1.6 เท่าถึง 5.7 เท่า เมื่อเทียบกับอุปกรณ์ซิลิคอนแบบดั้งเดิมในช่วงแรงดัน 150 V ถึง 400 V ดังแสดงในรูปที่ 2 นอกจากนี้ การควบคุมสนามไฟฟ้าที่ได้รับการปรับปรุงยังรองรับความแรงของสนามไฟฟ้าในระดับ 19–20 V/µm ซึ่งถือเป็นการปรับปรุงที่สำคัญเหนือกว่าการออกแบบ Superjunction แบบดั้งเดิม

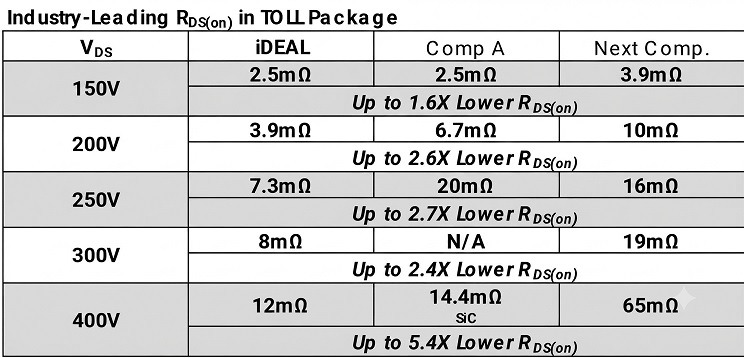

รูปที่ 2: การเปรียบเทียบค่า R DS(on)ของ MOSFET SuperQ ที่แรงดันต่างๆ กับ MOSFET ซิลิคอนแบบดั้งเดิม

การปรับปรุงเหล่านี้ส่งผลโดยตรงต่อการสูญเสียการนำไฟฟ้าที่ลดลง และช่วยให้ได้ค่าความต้านทานที่ดีที่สุดในอุตสาหกรรม ซึ่งช่วยปรับปรุงทั้งประสิทธิภาพและอัตราส่วนต้นทุนต่อประสิทธิภาพ การผสมผสานระหว่างประสิทธิภาพที่ดียิ่งขึ้นและความเรียบง่ายในการผลิตทำให้ได้อัตราส่วนต้นทุนต่อประสิทธิภาพที่ดียิ่งขึ้น ซึ่งเสริมสร้างความสามารถในการแข่งขันของซิลิคอนในการใช้งานปริมาณมาก

การแยกการนำไฟฟ้าและการสูญเสียจากการสวิตช์

ข้อจำกัดที่สำคัญระหว่างประสิทธิภาพการนำไฟฟ้าและการสวิตช์นั้นเป็นปัจจัยหลักในการออกแบบ MOSFET กำลังสูงมาอย่างยาวนาน การลดความต้านทานขณะเปิดวงจรโดยทั่วไปต้องเพิ่มพื้นที่ของอุปกรณ์หรือปรับเปลี่ยนโครงสร้างในลักษณะที่เพิ่มความจุ ซึ่งนำไปสู่ประจุที่เกต ประจุที่เอาต์พุต และการสูญเสียขณะสวิตช์ที่สูงขึ้น

ในทางกลับกัน การปรับแต่งเพื่อการสลับที่รวดเร็ว มักส่งผลให้เกิดการสูญเสียการนำไฟฟ้าที่สูงขึ้น หรือความไวต่อการรบกวนทางแม่เหล็กไฟฟ้าที่เพิ่มขึ้นเนื่องจากค่า dv/dt และ di/dt ที่สูงขึ้น ข้อจำกัดที่ขัดแย้งกันเหล่านี้สร้างพื้นที่การออกแบบที่เชื่อมโยงกันอย่างแน่นหนา ซึ่งการปรับปรุงในพารามิเตอร์หนึ่งจะทำให้พารามิเตอร์อื่นแย่ลง

ทรานซิสเตอร์ MOSFET กำลังสูง SuperQ ท้าทายความสัมพันธ์ที่มีมายาวนานนี้ โดยการปรับปรุงการกระจายประจุและลดความจุปรสิตให้เหลือน้อยที่สุดผ่านนวัตกรรมเชิงโครงสร้าง แทนที่จะใช้การลดขนาดแบบธรรมดา

ด้วยเหตุนี้ อุปกรณ์เหล่านี้จึงสามารถลดประจุการสวิตช์โดยรวมและลดพลังงานต่อการสวิตช์แต่ละครั้ง ซึ่งช่วยเพิ่มประสิทธิภาพที่ความถี่การทำงานที่ใช้งานได้จริง นี่เป็นสิ่งสำคัญอย่างยิ่งในแอปพลิเคชันที่ทำงานในช่วง 100 kHz ถึงหลายร้อยกิโลเฮิร์ตซ์ ซึ่งการสูญเสียจากการสวิตช์มักเป็นส่วนสำคัญของการสูญเสียโดยรวม การปรับปรุงทั้งประสิทธิภาพการนำไฟฟ้าและการสวิตช์ไปพร้อมกัน ทำให้ SuperQ MOSFETs ช่วยลดข้อจำกัดที่สำคัญที่สุดสองประการในการออกแบบอุปกรณ์ไฟฟ้าได้อย่างมีประสิทธิภาพ

ผลกระทบระดับระบบต่อประสิทธิภาพและความหนาแน่นของพลังงาน

ประโยชน์ของการปรับปรุงประสิทธิภาพของอุปกรณ์นั้นส่งผลโดยตรงต่อระดับระบบ แม้แต่การเพิ่มประสิทธิภาพเพียงเล็กน้อยก็สามารถลดการกระจายความร้อนได้อย่างมาก ทำให้สามารถใช้ฮีทซิงค์ขนาดเล็กกว่าและกลยุทธ์การระบายความร้อนที่ง่ายขึ้น อุณหภูมิที่จุดเชื่อมต่อที่ต่ำลงยังช่วยเพิ่มความน่าเชื่อถือและยืดอายุการใช้งานของระบบอีกด้วย

ในระบบจัดการแบตเตอรี่ การสูญเสียการนำความร้อนที่ต่ำลงจะช่วยลดการเกิดความร้อนและเพิ่มความน่าเชื่อถือของระบบ โดยเฉพาะในสภาพแวดล้อมที่มีกระแสไฟฟ้าสูง ส่วนในแอปพลิเคชันขับมอเตอร์ ความต้านทานขณะเปิดที่ต่ำจะช่วยให้สามารถจ่ายพลังงานได้สูงขึ้นและมีความทนทานมากขึ้นในอินเวอร์เตอร์

ในการแปลงกระแสตรงเป็นกระแสตรง การทำงานที่ความถี่สวิตช์สูงขึ้นช่วยให้ใช้ชิ้นส่วนแม่เหล็กขนาดเล็กกว่าและตอบสนองต่อการเปลี่ยนแปลงได้เร็วขึ้น ส่งผลให้มีความหนาแน่นของกำลังไฟฟ้าสูงขึ้นและออกแบบระบบได้กะทัดรัดยิ่งขึ้น ซึ่งมีความสำคัญมากขึ้นเรื่อยๆ ในแอปพลิเคชันที่มีข้อจำกัดด้านพื้นที่และน้ำหนัก ผลรวมของการปรับปรุงเหล่านี้คือระบบแปลงพลังงานที่มีประสิทธิภาพ กะทัดรัด และคุ้มค่ากว่าเดิม

การรักษาไว้ซึ่งข้อได้เปรียบของระบบนิเวศซิลิคอน

ข้อได้เปรียบที่สำคัญของนวัตกรรม SuperQ คือความเข้ากันได้กับกระบวนการผลิตและห่วงโซ่อุปทานที่มีอยู่แล้ว แตกต่างจากเทคโนโลยีแถบพลังงานกว้าง ซึ่งมักจะนำมาซึ่งต้นทุนเพิ่มเติมจากตัวขับเกตแบบพิเศษ ความซับซ้อนในการออกแบบที่เพิ่มขึ้นจากแรงดันเกตที่ไม่เป็นมาตรฐานและข้อจำกัดด้านเลย์เอาต์ที่เข้มงวดมากขึ้น และต้องใช้วิธีการผลิตและวัสดุใหม่ อุปกรณ์ SuperQ สามารถผลิตได้โดยใช้กระบวนการที่เข้ากันได้กับ CMOS ด้วยผลผลิตสูงและสามารถขยายขนาดได้ โดยใช้ประโยชน์จากโครงสร้างพื้นฐานที่มีอยู่และการผลิตในปริมาณมาก

เมื่อเปรียบเทียบกับกระบวนการ Superjunction แบบดั้งเดิม ซึ่งอาจมีความซับซ้อนและต้องใช้เงินลงทุนสูง สถาปัตยกรรมแบบใหม่เหล่านี้ต้องการขั้นตอนกระบวนการที่ค่อนข้างน้อยกว่า

จากมุมมองด้านความน่าเชื่อถือ อุปกรณ์เหล่านี้ยังคงรักษาความแข็งแกร่งที่เกี่ยวข้องกับซิลิคอนไว้ ซึ่งรวมถึงคุณลักษณะพื้นที่การทำงานที่ปลอดภัย (SOA) ที่แข็งแกร่ง ความสามารถในการทนต่อการลัดวงจร (SCWC) ที่เป็นเลิศในอุตสาหกรรม และการรับรองมาตรฐานอุตสาหกรรมที่ได้รับการพิสูจน์แล้ว เช่น AEC-Q101

สิ่งนี้ช่วยให้ผู้ผลิตสามารถใช้ประโยชน์จากโครงสร้างพื้นฐานที่มีอยู่เดิม พร้อมทั้งส่งมอบประสิทธิภาพที่ดียิ่งขึ้น ลดทั้งต้นทุนและความเสี่ยงในห่วงโซ่อุปทาน สำหรับนักออกแบบระบบ นั่นหมายถึงอุปสรรคในการนำไปใช้ที่ลดลง และความมั่นใจที่มากขึ้นในด้านความพร้อมใช้งานและความน่าเชื่อถือในระยะยาว

สรุป: การกำหนดนิยามใหม่ของสิ่งที่ซิลิคอนสามารถทำได้

แนวคิดที่ว่าซิลิคอนถึงขีดจำกัดแล้วนั้น ส่วนใหญ่สะท้อนถึงข้อจำกัดที่เกิดจากสถาปัตยกรรมอุปกรณ์แบบดั้งเดิมมากกว่าตัววัสดุเอง เป็นเวลากว่าสองทศวรรษแล้วที่นักออกแบบได้ทำงานภายใต้ข้อจำกัดที่กำหนดโดยโครงสร้าง RESURF แบบสมมาตรและการปรับปรุงกระบวนการผลิตทีละเล็กทีละน้อย

ด้วยการปรับปรุงกระบวนการจัดการสนามไฟฟ้าและประจุภายในอุปกรณ์อย่างพื้นฐาน สถาปัตยกรรมซิลิคอนแบบใหม่จึงสามารถเอาชนะข้อจำกัดที่มีมายาวนานเหล่านี้ได้ การปรับปรุงที่เกิดขึ้นในด้านความต้านทานจำเพาะ ประสิทธิภาพการสวิตช์ และความทนทาน แสดงให้เห็นว่าซิลิคอนยังคงเหมาะสมอย่างยิ่งที่จะตอบสนองความต้องการของระบบแปลงพลังงานสมัยใหม่

แทนที่จะถูกแทนที่ ซิลิคอนกลับถูกนำมาพัฒนาต่อยอด ความก้าวหน้าเหล่านี้เปิดทางไปสู่ประสิทธิภาพและความหนาแน่นของพลังงานที่สูงขึ้น ในขณะเดียวกันก็ยังคงรักษาข้อได้เปรียบด้านต้นทุน ความสามารถในการผลิต และความน่าเชื่อถือ ซึ่งทำให้ซิลิคอนเป็นเทคโนโลยีหลักในด้านอิเล็กทรอนิกส์กำลัง
