วงจรดิจิทัลและแอนะล็อกจำนวนมากจำเป็นต้องใช้แหล่งจ่ายไฟที่ควบคุมแบบคู่ เครื่องขยายสัญญาณการทำงานเช่น UA741 ต้องใช้แหล่งจ่ายไฟที่มีการควบคุมแบบคู่จึงจะทำงานได้ ในแหล่งจ่ายไฟแบบควบคุมทั่วไป จะมีการควบคุมเฉพาะแรงดันไฟฟ้าบวกเท่านั้น ซึ่งส่งผลให้เกิดการเชื่อมต่อแบบกราวด์ลูปกราวด์ซึ่งก่อให้เกิดสัญญาณรบกวนเมื่อจ่ายไฟให้กับวงจร เช่น เครื่องส่งสัญญาณ FM ที่ใช้ IC555 นั่นเป็นเหตุผลว่าทำไมวงจรส่งสัญญาณ FM จึงใช้พลังงานจากแบตเตอรี่เสมอเพื่อกำจัดเสียงรบกวน ในวงจรดิจิทัล จะใช้แหล่งจ่ายไฟแบบควบคุมคู่เพื่อดำเนินการแปลงสัญญาณอนาล็อกเป็นดิจิทัลอย่างปลอดภัยยิ่งขึ้นโดยไม่มีข้อผิดพลาดใดๆ

ขั้นตอนที่ 1: ส่วนผสมที่จำเป็น

เครื่องปรับแรงดันไฟฟ้า

• LM7805 ครับ
• LM7905 ครับ

ไดโอด

• 1N4007--------------------------4

ตัวเก็บประจุ

• 1,000μF, 25V -------------------2
• 10μF, 50V-----------------------2

คอนเนคเตอร์

• ขั้วต่อสกรูสองขา------3

พีซีบี

• PCB วัตถุประสงค์ทั่วไป

เครื่องแปลงไฟ

• 12V-0-12V, 500มิลลิแอมป์

ตัวต้านทาน

• 1 กิโลโอห์ม

นำไปสู่

• สีแดง

ขั้นตอนที่ 2: แผนภาพ

ขั้นตอนที่ 3: การดำเนินการวงจร

ไดโอดสี่ตัวถูกใช้เพื่อสร้างวงจรเรียงกระแสแบบสะพาน ปลายทั้งสองข้างของขดลวดรองของหม้อแปลงเชื่อมต่อกับเครื่องแปลงกระแสไฟฟ้าแบบสะพานเพื่อให้ได้กระแสตรงแบบพัลส์ สายดินจะถูกนำมาจากจุดศูนย์กลางของขดลวดรองของหม้อแปลง ตัวเก็บประจุ 1000μF ต่อระหว่างเอาต์พุตบวกของวงจรเรียงกระแสแบบสะพานและกราวด์ ตัวเก็บประจุขนาด 1000μF อีกตัวเชื่อมต่อระหว่างเอาต์พุตเชิงลบของเครื่องแปลงกระแสไฟฟ้าแบบสะพานและกราวด์ ตัวเก็บประจุเหล่านี้เรียกว่าตัวเก็บประจุแบบกรอง มันกรองแรงดันไฟฟ้ากระแสสลับ และอนุญาตเฉพาะแรงดันไฟฟ้ากระแสตรงเท่านั้น ที่นี่เราใช้ตัวควบคุมแรงดันไฟฟ้าบวก ( LM7805 ) และตัวควบคุมแรงดันไฟฟ้าลบ ( LM7905 ) เพื่อให้ได้ +5V และ -5V วัตถุประสงค์ของการใช้เครื่องควบคุมแรงดันไฟฟ้าคือเพื่อสร้างกระแสตรง DC ที่สมบูรณ์แบบ DC แบบเส้นตรงจะมีความถี่ 0Hz จึงเรียกว่า DC แบบเส้นตรง เครื่องควบคุมแรงดันไฟฟ้าจะรักษาแรงดันไฟฟ้า DC คงที่โดยไม่เบี่ยงเบนใดๆ ตัวเก็บประจุ 10μF ที่เอาต์พุตของตัวควบคุมแรงดันไฟฟ้าใช้เพื่อรักษาแรงดันไฟฟ้าที่เอาต์พุตให้คงที่ LED ใช้เพื่อจุดประสงค์ในการบ่งชี้

ขั้นตอนที่ 4: ประกอบวงจร

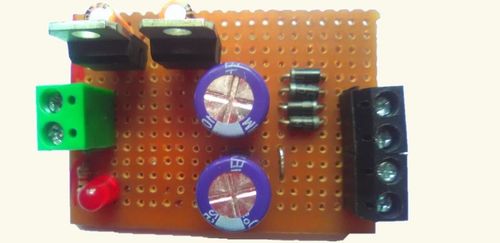

ฉันบัดกรีวงจรแหล่งจ่ายไฟควบคุมแบบคู่ +5v และ -5V เข้ากับ PCB วัตถุประสงค์ทั่วไปตามแผนผัง

ขั้นตอนที่ 5: ผลการแข่งขัน

ค่า +5V และ -5V จะถูกบวกเข้าด้วยกันและแสดงร่วมกันเป็น 10V บนมัลติมิเตอร์ เอาท์พุตของ LM7805 คือ +5V และเอาท์พุตของ LM7905 คือ -5V ขณะนี้พร้อมที่จะจ่ายไฟ +5V และ -5V เพื่อจ่ายไฟให้กับวงจรอนาล็อกและดิจิตอลที่ต้องการแหล่งจ่ายไฟแบบควบคุมสองชุดในการทำงาน

‍
