หากมีสิ่งรบกวนเกิดขึ้นในวงจรดิจิทัล สิ่งรบกวนเหล่านั้นจะทำให้เกิดการสั่นแบบชั่วคราวในเอาต์พุตของวงจร กล่าวอีกนัยหนึ่ง สิ่งรบกวนในวงจรดิจิทัลคือการหยุดชะงักชั่วคราวของการทำงานในอุดมคติของวงจร และเมื่อเวลาผ่านไประยะหนึ่ง มันจะแก้ไขตัวเองได้ สิ่งรบกวนหรือการสั่นเหล่านี้เกิดขึ้นเมื่อเส้นทางต่างๆ จากอินพุตไปยังเอาต์พุตมีความล่าช้าต่างกัน ดังนั้น การเปลี่ยนแปลงในตัวแปรอินพุตจึงไม่เปลี่ยนแปลงเอาต์พุตทันที แต่จะปรากฏที่เอาต์พุตหลังจากความล่าช้าเล็กน้อยที่เกิดจากองค์ประกอบของวงจร เช่น ประตูตรรกะ มีสิ่งรบกวนสามประเภทที่แตกต่างกันที่พบในวงจรดิจิทัล

กล่าวอีกนัยหนึ่งคือ

ลองพิจารณาวงจรลอจิกที่คาดว่าจะให้สัญญาณลอจิก -1 แต่จู่ๆ ก็เปลี่ยนเป็นลอจิก -0 ในเสี้ยววินาที เนื่องจากเวลาหน่วงในการส่งสัญญาณของเกตลอจิกต่างๆ มีจำกัด ปรากฏการณ์การสลับสถานะที่ไม่คาดคิดนี้จึงเรียกว่า อันตราย (HAZARD)

1.       ความเสี่ยงจากไฟฟ้าสถิต
2.       ความเสี่ยงของการเคลื่อนไหว
3.       ความเสี่ยงด้านการทำงาน

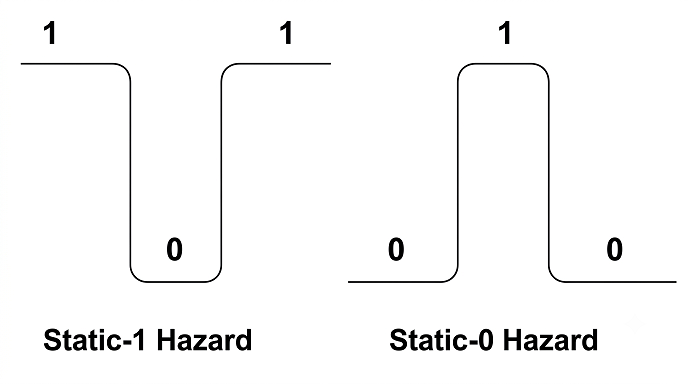

ในที่นี้ เราจะกล่าวถึงเฉพาะอันตรายแบบคงที่ (static hazard) เพื่อให้เข้าใจได้ชัดเจนยิ่งขึ้น โดยทั่วไปแล้ว อันตรายแบบคงที่เกิดขึ้นเมื่อการเปลี่ยนแปลงของอินพุตทำให้เอาต์พุตเปลี่ยนแปลงไปชั่วขณะก่อนที่จะกลับสู่ค่าที่แน่นอน โดยพิจารณาจากค่าที่แน่นอนนั้น อันตรายแบบคงที่แบ่งออกเป็นสองประเภท ดังแสดงในภาพด้านล่าง:

• อันตรายจากไฟฟ้าสถิตประเภทที่ 1:อันตรายจากไฟฟ้าสถิตประเภทที่ 1 เกิดขึ้นในวงจร SOP (วงจรบวกและรวมสัญญาณ)

1. หากเอาต์พุตอยู่ในสถานะตรรกะ 1 ในขณะนี้ และหลังจากอินพุตเปลี่ยนสถานะ เอาต์พุตจะเปลี่ยนเป็น 0 ชั่วคราวก่อนที่จะคงที่ที่ 1 นั่นคือความเสี่ยงของ Static-1
2. เนื่องจากการเปลี่ยนแปลงของสัญญาณอินพุตและการรวมกันของความล่าช้าในการส่งสัญญาณ วงจรลอจิกอาจเปลี่ยนเป็น 0 ในขณะที่ควรจะคงอยู่ที่ 1 ปรากฏการณ์ชั่วคราวนี้เรียกว่า static hazard-1 ดังแสดงในรูปด้านล่าง

• อันตรายจากไฟฟ้าสถิตระดับ 0:อันตรายจากไฟฟ้าสถิตระดับ 0 เกิดขึ้นในวงจร POS (Product of Sum)

1. หากเอาต์พุตอยู่ในสถานะตรรกะ 0 ในขณะนี้ และหลังจากอินพุตเปลี่ยนสถานะ เอาต์พุตจะเปลี่ยนเป็น 1 ชั่วคราวก่อนที่จะคงที่ที่ 0 นั่นคือความเสี่ยงของ Static-0
2. เพื่อตอบสนองต่อการเปลี่ยนแปลงของอินพุตและด้วยการรวมกันของความล่าช้าในการแพร่กระจาย วงจรลอจิกอาจเปลี่ยนค่าเป็นหนึ่ง (1) ในขณะที่ควรคงค่าเป็นศูนย์ (0) ปรากฏการณ์ชั่วคราวนี้เรียกว่าอันตรายแบบคงที่ (static-1 hazard) ดังแสดงในรูปด้านล่าง

การตรวจจับอันตรายจากไฟฟ้าสถิตโดยใช้ K-map:

อันดับแรก เรามาพิจารณาอันตรายแบบคงที่ข้อที่ 1 กันก่อน

ในการตรวจจับอันตรายจากไฟฟ้าสถิตระดับ 1 ในวงจรดิจิทัล จะต้องดำเนินการตามขั้นตอนต่อไปนี้:

• ขั้นตอนที่ 1:บันทึกสัญญาณเอาต์พุตของวงจรดิจิทัล เช่น สัญญาณ Y
• ขั้นตอนที่ 2:วาดแผนที่คาร์โนห์สำหรับฟังก์ชัน Y นี้ และบันทึกเลข 1 ที่อยู่ติดกันทั้งหมด
• ขั้นตอนที่ 3:หากมีเซลล์คู่ใด ๆ ที่มีค่าเป็น 1 แต่ไม่ได้อยู่ในกลุ่มเดียวกัน (กล่าวคือ เป็นฟังก์ชันแฝงเฉพาะ) แสดงว่ามีอันตรายแบบสถิต-1 อยู่ เซลล์คู่ดังกล่าวแต่ละคู่ถือเป็นอันตรายแบบสถิต-1

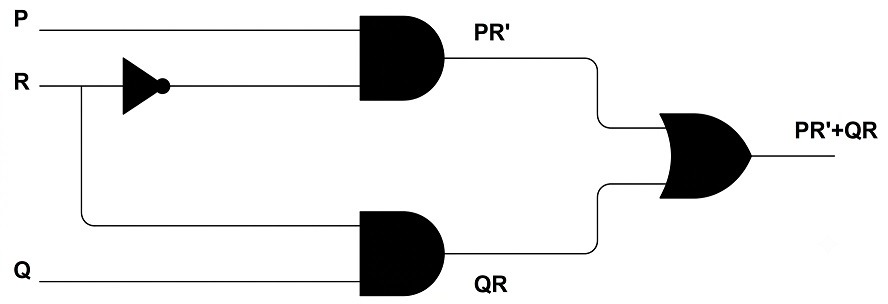

มาดูตัวอย่างกัน: ตัวอย่าง - พิจารณาวงจรที่แสดงด้านล่างนี้

เรามีผลลัพธ์ สมมติว่าเป็น F ดังต่อไปนี้:

F ( P , Q , R )= QR + PR =∑ m {3,4,6,7}

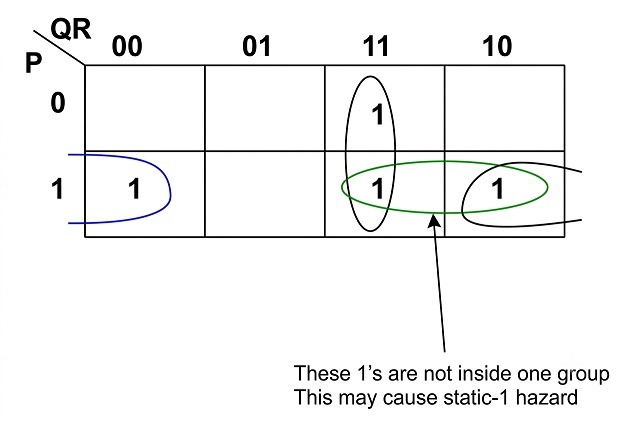

วาดแผนที่ K สำหรับสิ่งนี้

ฟังก์ชันบูลีนมีดังนี้:

คู่เลข 1 ที่วงกลมสีเขียวไว้ ไม่ใช่ส่วนหนึ่งของกลุ่ม/คู่ที่ได้จากเอาต์พุตของฟังก์ชันบูลีนนี้ ซึ่งจะทำให้เกิดอันตรายจากค่าคงที่ 1 (static-1 hazard) ในวงจรนี้ การกำจัดอันตรายจากค่าคงที่ 1: เมื่อตรวจพบแล้ว สามารถกำจัดอันตรายจากค่าคงที่ 1 ได้ง่ายๆ โดยการเพิ่มเทอม (เกตตรรกะ) เข้าไปในฟังก์ชัน (วงจร) วิธีที่พบได้บ่อยที่สุดคือการเพิ่มกลุ่มที่ขาดหายไปในฟังก์ชันบูลีนที่มีอยู่ เนื่องจาก1การเพิ่มเทอมนี้จะไม่ส่งผลกระทบต่อฟังก์ชันแต่อย่างใด แต่จะกำจัดอันตรายนั้นออกไป ในตัวอย่างข้างต้น เนื่องจากคู่เลข 1 ที่วงกลมสีน้ำเงินไว้ทำให้เกิดอันตรายจากค่าคงที่ 1 เราจึงจำเป็นต้องเพิ่มสิ่งนี้เป็นส่วนประกอบหลักในฟังก์ชันที่มีอยู่ดังนี้:

F ( P , Q , R )= QR + PR + PQ =∑ m {3,4,6,7}

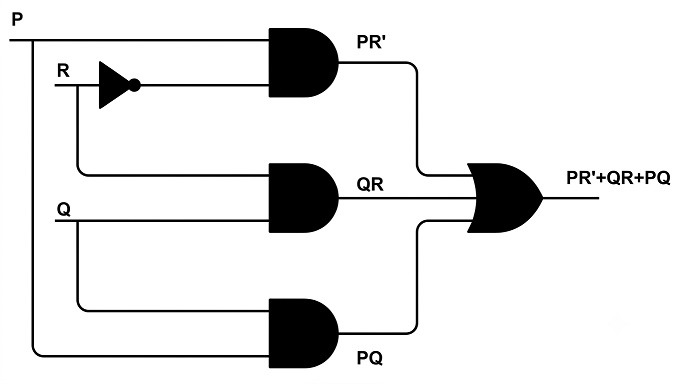

โปรดทราบว่าจำนวนมินเทอมสำหรับฟังก์ชันนี้ไม่มีความแตกต่างกัน เหตุผลก็คือ ความเสี่ยงคงที่ระดับ 1 นั้นขึ้นอยู่กับวิธีการจัดกลุ่มเลข 1 (หรือเลข 0 สำหรับความเสี่ยงคงที่ระดับ 0) สำหรับชุดเลข 1 ที่กำหนดในแผนที่คาร์โนห์ ดังนั้นจึงไม่ทำให้จำนวนเลข 1 ในแผนที่คาร์โนห์แตกต่างกัน วงจรจะดูเหมือนภาพด้านล่างหลังจากแก้ไขเพื่อลบความเสี่ยงคงที่ระดับ 1 ออกแล้ว

ในทำนองเดียวกัน สำหรับอันตรายแบบ static-0 เราจำเป็นต้องพิจารณาค่าศูนย์แทนค่าหนึ่ง และหากค่าศูนย์ที่อยู่ติดกันในแผนที่ K ไม่ถูกจัดกลุ่มเข้าด้วยกัน ก็อาจทำให้เกิดอันตรายแบบ static-0 ได้ วิธีการตรวจจับและแก้ไขอันตรายแบบ static-0 นั้นเหมือนกับวิธีที่เราใช้กับอันตรายแบบ static-1 ทุกประการ ยกเว้นว่าแทนที่จะใช้ SOP เราจะใช้ POS เพราะในกรณีนี้เรากำลังจัดการกับค่าศูนย์
