ในโลกของอุปกรณ์อิเล็กทรอนิกส์ วงจรเรียงกระแสแบบบริดจ์เป็นส่วนประกอบที่ทำหน้าที่แปลงกระแสสลับ (AC) ให้เป็นกระแสตรง (DC) บทความนี้จะสำรวจแนวคิดของวงจรเรียงกระแสแบบบริดจ์ รวมถึงวิธีการสร้าง วิธีการทำงาน ข้อดีและข้อเสีย ประเภทต่างๆ ที่มีจำหน่าย พารามิเตอร์ที่สำคัญ และลักษณะที่ควรพิจารณา การใช้งานจริง ภาพประกอบเพื่อช่วยให้เข้าใจง่ายขึ้น และตัวอย่างการใช้งานจริง

บทความนี้จะสำรวจผลกระทบของวงจรเรียงกระแสแบบบริดจ์ต่อวงการวิศวกรรม และการประยุกต์ใช้งานที่หลากหลายในเทคโนโลยีในชีวิตประจำวัน

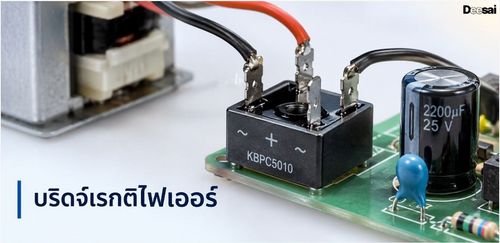

วงจรเรียงกระแสแบบบริดจ์คืออะไร?

วงจรเรียงกระแสแบบบริดจ์เป็นอุปกรณ์ที่ใช้แปลงกระแสสลับ (AC) เป็นกระแสตรง (DC)จุดประสงค์หลักคือการเรียงกระแสเพื่อให้กระแสไฟฟ้าไหลในทิศทางเดียว ประกอบด้วยไดโอดที่จัดเรียงในโครงสร้างแบบบริดจ์ สามารถเรียงกระแสได้ทั้งส่วนลบและส่วนบวกของรูปคลื่นกระแสสลับ เมื่อกระแสไฟฟ้ากระแสสลับเข้าสู่วงจรเรียงกระแสแบบบริดจ์ มันจะเรียงกระแสทั้งสองส่วนของวงจรกระแสสลับเพื่อผลิตกระแสไฟฟ้ากระแสตรงที่เอาต์พุต การแปลงนี้มีความสำคัญต่ออุปกรณ์อิเล็กทรอนิกส์ เนื่องจากช่วยให้มั่นใจได้ว่าแหล่งพลังงานไฟฟ้ามีความเสถียรและเชื่อถือได้

การก่อสร้าง

การสร้างวงจรเรียงกระแสแบบบริดจ์เกี่ยวข้องกับการประกอบชิ้นส่วนต่างๆ ในลักษณะเฉพาะ เพื่อสร้างอุปกรณ์ที่สามารถแปลงกระแสสลับ (AC) ให้เป็นกระแสตรง (DC) ได้

• ไดโอด:องค์ประกอบพื้นฐานของวงจรเรียงกระแสแบบบริดจ์คือไดโอด โดยจะจัดเรียง ไดโอด สี่ตัว ในรูปแบบวงจรบริดจ์ โดยทั่วไปไดโอดเหล่านี้ทำจาก วัสดุ เซมิคอนดักเตอร์เช่น ซิลิคอน
• การจัดเรียง:ไดโอดทั้งสี่ตัวเชื่อมต่อกันเพื่อสร้างโครงสร้างแบบบริดจ์ ซึ่งเรียกว่า "วงจรเรียงกระแสแบบบริดจ์" ไดโอดเหล่านี้ทำหน้าที่เป็นแขนทั้งสี่ของสะพาน โดยต่ออินพุต AC เข้ากับมุมสองมุม และต่อเอาต์พุต DC ออกจากมุมทั้งสองนั้น
• การเชื่อมต่อขั้ว:ขั้วแอโนด (ด้านแอโนด) และแคโทด (ด้านแคโทด) ของไดโอดแต่ละตัวเชื่อมต่อกับขั้วอินพุต AC และขั้วเอาต์พุต DC ของวงจรบริดจ์ การจัดเรียงนี้ทำให้มั่นใจได้ว่ากระแสไฟฟ้าจะไหลในทิศทางเดียวผ่านไดโอด ซึ่งช่วยในการแปลงกระแสสลับเป็นกระแสตรง
• การติดตั้ง:เพื่อให้มั่นใจในการปกป้องชิ้นส่วนและความสะดวกในการใช้งาน โดยทั่วไปแล้วไดโอดและจุดเชื่อมต่อเหล่านี้มักจะถูกติดตั้งบนแผงวงจรหรือบรรจุอยู่ในกล่องที่ให้ความปลอดภัยและขนาดกะทัดรัด

หลักการทำงานของวงจรเรียงกระแสแบบบริดจ์

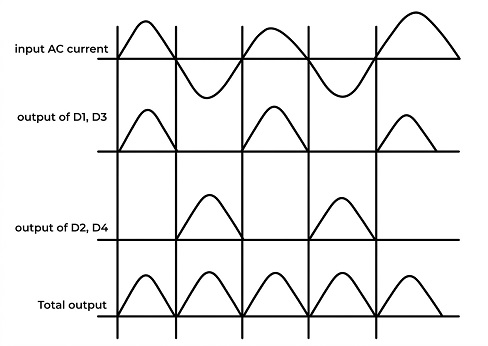

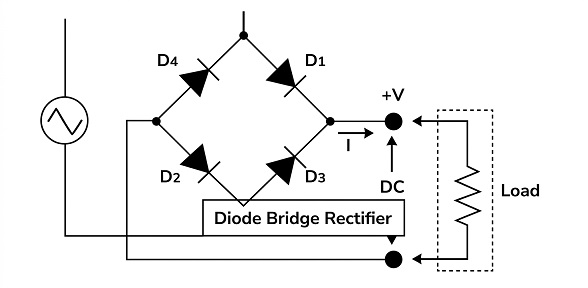

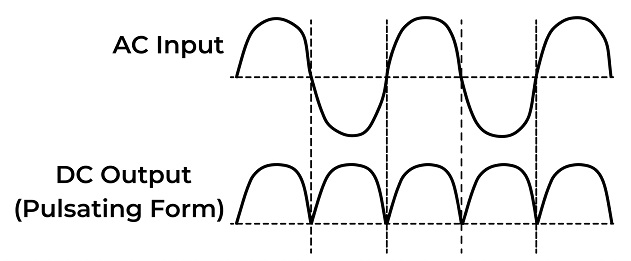

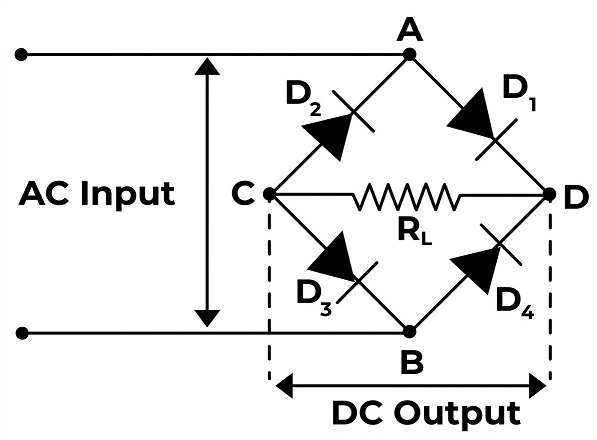

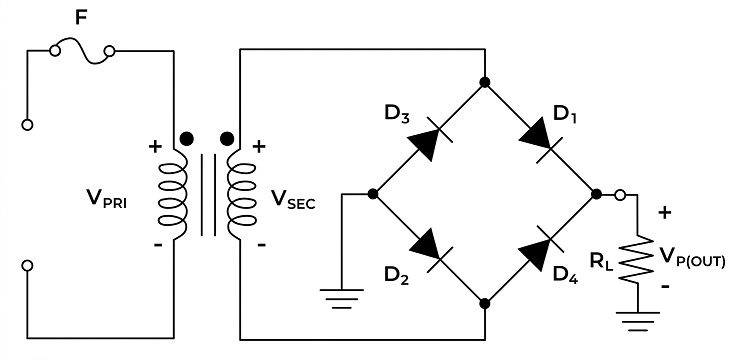

แผนภาพวงจรเรียงกระแสแบบบริดจ์นั้นคล้ายกับการแสดงภาพที่แสดงการจัดเรียงส่วนประกอบภายในวงจรเฉพาะ โดยมีจุดประสงค์เพื่อแปลงกระแสสลับ (AC) ซึ่งมีลักษณะเป็นคลื่น ให้เป็นกระแสตรง (DC) ที่ให้กระแสไฟฟ้าไหลอย่างสม่ำเสมอ

โดยทั่วไป แผนภาพจะมีลูกศร 4 อันเรียงตัวในลักษณะสะพานเพื่อแสดงทิศทางการไหลของกระแสไฟฟ้า ปลายด้านหนึ่งแสดงถึงกระแสไฟฟ้าสลับ (AC) ในขณะที่ปลายอีกด้านหนึ่งแสดงถึงกระแสไฟฟ้าตรง (DC) ซึ่งเป็นกระแสไฟฟ้าที่ใช้กันทั่วไปในอุปกรณ์ต่างๆ ของเรา นอกจากนี้ อาจมีสัญลักษณ์อื่นๆ รวมอยู่ในแผนภาพเพื่อแสดงถึงมาตรการด้านความปลอดภัยด้วย

• หลักการทำงานของวงจรเรียงกระแสแบบบริดจ์นั้นค่อนข้างเรียบง่ายแต่มีความสำคัญอย่างยิ่งในการแปลงกระแสสลับ (AC) ให้เป็นกระแสตรง (DC) โดยทำงานเป็นสี่ขั้นตอน:

• อินพุต AC:ขั้นแรก วงจรเรียงกระแสแบบบริดจ์จะเชื่อมต่อกับแหล่งจ่ายไฟ AC ซึ่งจ่ายกระแสไฟฟ้าที่เปลี่ยนทิศทางอยู่ตลอดเวลาคล้ายกับคลื่นในมหาสมุทร กระแสไฟฟ้า AC ประเภทนี้มักได้มาจากปลั๊กไฟทั่วไป
• หลักการทำงานของไดโอด:ภายในวงจรเรียงกระแสแบบบริดจ์ มีไดโอดสี่ตัวจัดเรียงอย่างมีกลยุทธ์เพื่อสร้างวงจรบริดจ์ เมื่อแรงดันไฟฟ้ากระแสสลับเป็นบวกด้านหนึ่งไดโอด สองตัว จะยอมให้กระแสไหลผ่านในทิศทางหนึ่ง ในทางกลับกัน เมื่อแรงดันไฟฟ้ากระแสสลับกลับทิศทาง ไดโอดอีกสองตัวจะทำงาน ทำให้กระแสไหลผ่านในทิศทางตรงกันข้าม
• การแปลง:จากการทำงานสลับกันของไดโอด ทำให้ส่วนลบและส่วนบวกของรูปคลื่นกระแสสลับถูกแยกออกจากกัน ไดโอดทำหน้าที่ "ตัด" ส่วนต่างๆ ออกไป ทำให้เฉพาะส่วนบวกเท่านั้นที่ผ่านไปได้
• เอาต์พุตกระแสตรง (DC):ดังนั้น สิ่งที่เราได้รับเป็นเอาต์พุตจากวงจรเรียงกระแสแบบบริดจ์คือกระแสไฟฟ้า (DC) เอาต์พุตกระแสตรงนี้แสดงถึงการไหลของไฟฟ้าในทิศทางที่คล้ายกับกระแสน้ำในแม่น้ำที่ไหลอย่างสม่ำเสมอ

คุณลักษณะของวงจรเรียงกระแสแบบบริดจ์

วงจรเรียงกระแสแบบบริดจ์มีลักษณะสำคัญสามประการดังต่อไปนี้:

1. ปัจจัยระลอกคลื่น
2. แรงดันย้อนกลับสูงสุด (PIV)
3. ประสิทธิภาพ

1. ปัจจัยการแผ่ขยาย

ค่าแฟคเตอร์ระลอกคลื่น (Ripple factor)บอกเราว่ากระแสไฟฟ้าตรง (DC) มีความเสถียรมากแค่ไหนหลังจากเปลี่ยนจากกระแสไฟฟ้าสลับ (AC) ในวงจรเรียงกระแสแบบบริดจ์ (Bridge Rectifier) ​​ค่าแฟคเตอร์ระลอกคลื่นมักจะค่อนข้างต่ำ ซึ่งหมายความว่ากระแสไฟฟ้าตรงมีความเสถียรและไม่ผันผวนมากนัก นี่เป็นสิ่งสำคัญเมื่อเราต้องการแหล่งจ่ายไฟคงที่สำหรับอุปกรณ์ต่างๆ เช่น โทรศัพท์หรือคอมพิวเตอร์ สูตรทางคณิตศาสตร์มีดังนี้:

V _rmsหมายถึงค่าเฉลี่ยรากที่สองของส่วนประกอบ AC ในขณะที่ V _dcแสดงถึงแรงดันเอาต์พุต DC

2. แรงดันย้อนกลับสูงสุด (PIV)

แรงดันย้อนกลับสูงสุด (Peak Inverse Voltage หรือ PIV) เปรียบเสมือนขีดจำกัดความปลอดภัยสำหรับไดโอดในวงจรเรียงกระแสแบบบริดจ์ เป็นแรงดันสูงสุดที่ไดโอดสามารถรับได้โดยไม่เสียหาย

ในวงจรเรียงกระแสแบบบริดจ์ ไดโอดแต่ละตัวจะต้องรับมือกับแรงดันไฟฟ้ากระแสสลับเต็มที่ในบางจุด ดังนั้นไดโอดจึงต้องมีความแข็งแรงเพียงพอที่จะรับมือกับแรงดันนั้นได้ สามารถแสดงทางคณิตศาสตร์ได้ดังนี้:‍

PIV = V _m (แรงดันไฟฟ้ากระแสสลับสูงสุด)

PIV หมายถึงแรงดันไฟฟ้าที่ไดโอดในวงจรบริดจ์ต้องทนเมื่ออยู่ในสภาวะไบแอสย้อนกลับ ซึ่งเกิดขึ้นในช่วงครึ่งรอบลบของสัญญาณ AC ที่ป้อนเข้ามา

3. ประสิทธิภาพ

ประสิทธิภาพแสดงให้เห็นว่าวงจรเรียงกระแสแบบบริดจ์แปลงพลังงานไฟฟ้ากระแสสลับ (AC) เป็นพลังงานไฟฟ้ากระแสตรง (DC) ได้ดีแค่ไหน เปรียบเสมือนการวัดว่าเราใช้พลังงานอย่างมีประสิทธิภาพมากแค่ไหน วงจรเรียงกระแสแบบบริดจ์มักทำได้ดีในเรื่องนี้ โดยพลังงานขาเข้าส่วนใหญ่จะถูกแปลงเป็นพลังงานไฟฟ้ากระแสตรงที่ใช้งานได้ ประสิทธิภาพสูงเป็นสิ่งที่ดีเพราะหมายความว่าพลังงานสูญเปล่าน้อยลง การแสดงผลทางคณิตศาสตร์มีดังนี้:

ประเภทของวงจรเรียงกระแสแบบบริดจ์

วงจรเรียงกระแสแบบบริดจ์มีจำหน่ายทั่วไปในหลายประเภท แต่ละประเภทมีคุณลักษณะและการใช้งานเฉพาะของตนเอง ประเภทหลักของวงจรเรียงกระแสแบบบริดจ์ ได้แก่:

1. วงจรเรียงกระแสแบบบริดจ์เฟสเดียว

• วงจรเรียงกระแสแบบบริดจ์เฟสเดียวเป็นชนิดพื้นฐานที่สุดและใช้งานกันอย่างแพร่หลาย
• เหมาะสำหรับการแปลงไฟกระแสสลับเฟสเดียวให้เป็นไฟกระแสตรง
• นิยมใช้ในแหล่งจ่ายไฟสำหรับอุปกรณ์อิเล็กทรอนิกส์และการแปลงกระแสไฟฟ้าทั่วไป

2. วงจรเรียงกระแสแบบบริดจ์สามเฟส

• วงจรเรียงกระแสแบบบริดจ์สามเฟสมีจุดประสงค์เพื่อแปลงพลังงานไฟฟ้ากระแสสลับสามเฟสให้เป็นพลังงานไฟฟ้ากระแสตรง โดยทั่วไปจะใช้ในสถานที่ที่ต้องการกำลังไฟฟ้าสูงและประสิทธิภาพที่ดีขึ้น
• ใช้ในระบบขับเคลื่อนมอเตอร์ต่างๆ แหล่งจ่ายไฟอุตสาหกรรม และเครื่องจักรหนัก

3. วงจรเรียงกระแสแบบบริดจ์ที่มีจุดต่อตรงกลาง

• วงจรเรียงกระแสแบบบริดจ์ชนิดนี้มีขดลวดทุติยภูมิแบบมีจุดต่อตรงกลางอยู่ในหม้อแปลง
• สามารถรองรับแรงดันและกระแสไฟฟ้าในระดับสูงกว่าได้
• นิยมใช้ในวงจรจ่ายไฟสำหรับเครื่องขยายเสียงและอุปกรณ์กำลังสูงอื่นๆ

4. วงจรเรียงกระแสแบบบริดจ์ครึ่งคลื่น

• วงจรเรียงกระแสแบบบริดจ์ครึ่งคลื่นใช้ไดโอดสองตัวในการแปลงกระแสสลับ (AC) ให้เป็นกระแสตรง (DC)
• ถึงแม้จะไม่ค่อยมีประสิทธิภาพเท่ากับสะพานคลื่นเต็มรูปแบบ แต่ก็เป็นวิธีการหนึ่ง
• ตัวแปลงกระแสไฟฟ้าชนิดนี้มักพบได้ในอุปกรณ์ที่ใช้พลังงานต่ำและเครื่องชาร์จแบตเตอรี่

5. วงจรเรียงกระแสแบบบริดจ์เต็มคลื่น

• วงจรเรียงกระแสแบบบริดจ์เต็มคลื่นใช้ไดโอดสี่ตัวเพื่อให้ได้การเรียงกระแสแบบเต็มคลื่น
• มีประสิทธิภาพสูงและใช้งานอย่างแพร่หลายในงานแปลงไฟกระแสสลับเป็นกระแสตรงส่วนใหญ่
• พบได้ทั่วไปในแหล่งจ่ายไฟ เครื่องชาร์จแบตเตอรี่ และวงจรอิเล็กทรอนิกส์

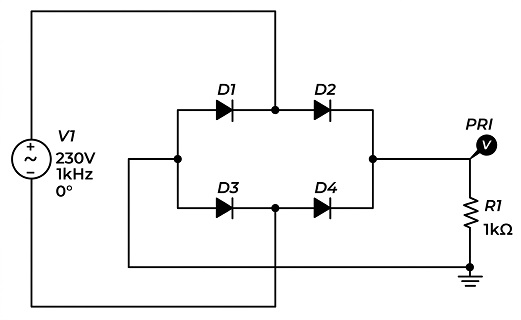

วงจรเรียงกระแสแบบบริดจ์เฟสเดียว

การทำงาน

วงจรเรียงกระแสแบบบริดจ์เฟสเดียวเป็นโครงสร้างทั่วไปสำหรับการแปลงกระแสสลับ (AC) เป็นกระแสตรง (DC) ประกอบด้วยไดโอดสี่ตัวที่จัดเรียงในวงจรบริดจ์ ในช่วงครึ่งบวกของรอบกระแสสลับขาเข้า ไดโอดสองตัวจะนำกระแส ทำให้กระแสไหลผ่านและสร้างกระแสตรงบวก ในช่วงครึ่งลบของรอบ ไดโอดอีกสองตัวจะนำกระแส ทำให้เกิดกระแสตรงบวกอีกครั้ง การสลับไดโอดอย่างต่อเนื่องนี้ทำให้มั่นใจได้ว่าแรงดันเอาต์พุตจะคงอยู่ในขั้วเดียว ส่งผลให้ได้กระแสตรงที่ราบเรียบและคงที่

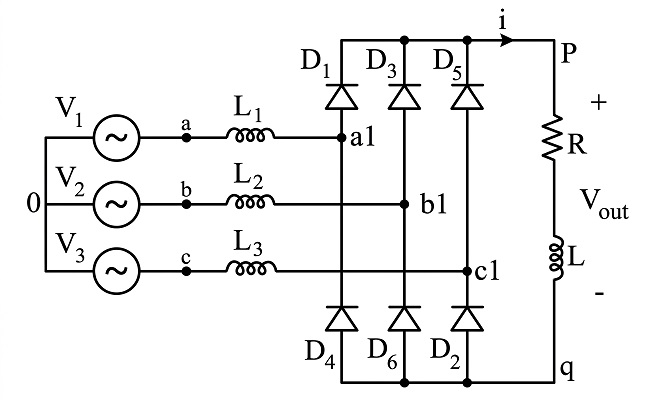

วงจรเรียงกระแสแบบบริดจ์สามเฟส

การทำงาน

ในระบบสามเฟส ซึ่งเฟสกระแสสลับทั้งสามเฟสมีเฟสต่างกัน 120 องศา จะใช้ตัวเรียงกระแสแบบบริดจ์สามเฟส ตัวเรียงกระแสนี้ใช้ไดโอดหกตัวเพื่อเรียงกระแสทั้งสามเฟสพร้อมกัน เมื่อแต่ละเฟสสลับกัน ไดโอดจะควบคุมการไหลของกระแสเพื่อให้มีเส้นทางการนำกระแสอย่างน้อยหนึ่งเส้นทางเสมอ ส่งผลให้ได้เอาต์พุตกระแสตรงที่ราบเรียบกว่าและมีระลอกคลื่นน้อยกว่าเมื่อเทียบกับตัวเรียงกระแสแบบเฟสเดียว

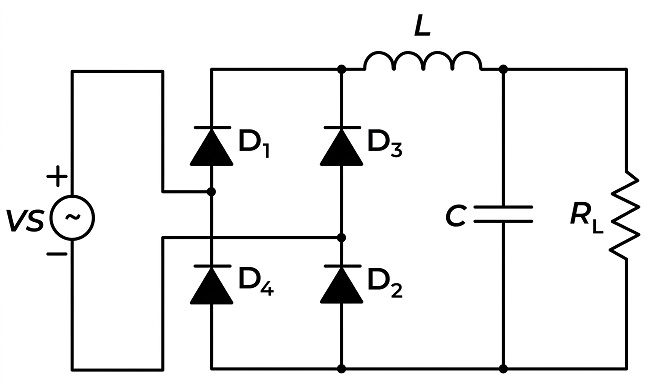

วงจรเรียงกระแสแบบบริดจ์จุดต่อกลาง

การทำงาน

วงจรเรียงกระแสแบบบริดจ์ที่มีจุดต่อตรงกลางเป็นวงจรที่ดัดแปลงมาจากวงจรบริดจ์แบบเฟสเดียว นอกจากไดโอดสี่ตัวแล้ว ยังประกอบด้วยหม้อแปลงที่มีขดลวดจุดต่อตรงกลาง ในระหว่างรอบการทำงาน ไดโอดตัวหนึ่งจะยอมให้กระแสไหลผ่านโหลด ในขณะที่อีกตัวหนึ่งจะนำกระแสเพื่อให้แน่ใจว่าเอาต์พุตยังคงเป็นบวก การกำหนดค่านี้ช่วยให้สามารถเรียงกระแสแบบเต็มคลื่นสำหรับทั้งสองครึ่งของรอบกระแสสลับ ทำให้ได้เอาต์พุตเป็นกระแสตรง

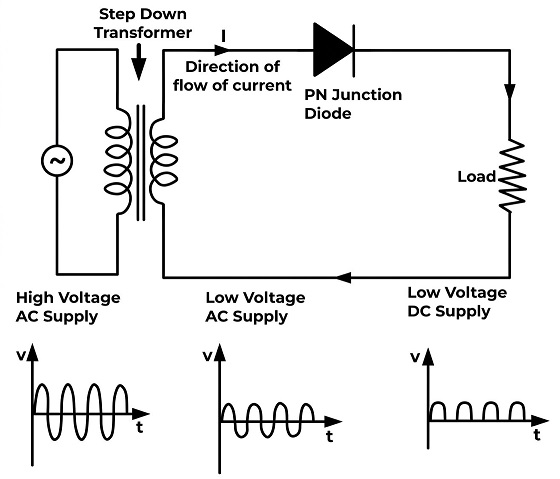

วงจรเรียงกระแสบริดจ์ครึ่งคลื่น

การทำงาน

วงจรเรียงกระแสแบบบริดจ์ครึ่งคลื่นเป็นวงจรเรียงกระแสที่ง่ายที่สุดและใช้ไดโอดเพียงสองตัวเท่านั้น มันเรียงกระแสเพียงครึ่งรอบของกระแสสลับ (AC) โดยยอมให้กระแสไหลผ่านในช่วงครึ่งรอบบวก ส่วนในช่วงครึ่งรอบลบ จะไม่มีการนำกระแส ทำให้ได้กระแสตรงแบบพัลส์ วงจรเรียงกระแสชนิดนี้มีประสิทธิภาพน้อยกว่าและมีระลอกคลื่นสูงกว่าเมื่อเทียบกับวงจรเรียงกระแสแบบเต็มคลื่น ทำให้เหมาะสำหรับงานที่ต้องการกำลังไฟต่ำ ซึ่งความเรียบง่ายมีความสำคัญมากกว่าประสิทธิภาพ

วงจรเรียงกระแสบริดจ์แบบเต็มคลื่น

การทำงาน

วงจรเรียงกระแสแบบบริดจ์เต็มคลื่นใช้ไดโอดสี่ตัวในวงจรบริดจ์ ในช่วงครึ่งรอบบวก ไดโอด D1 และ D2 จะนำกระแส ทำให้กระแสไหลผ่านโหลด ในช่วงครึ่งรอบลบ ไดโอด D3 และ D4 จะนำกระแส ทำให้กระแสไหลผ่านอีกครั้ง ส่งผลให้ได้เอาต์พุตกระแสตรงที่ราบเรียบกว่าและมีระลอกคลื่นน้อยกว่าเมื่อเทียบกับวงจรเรียงกระแสแบบครึ่งคลื่น

การประยุกต์ใช้งานวงจรเรียงกระแสแบบบริดจ์

ต่อไปนี้คือตัวอย่างการใช้งานที่สำคัญบางประการของวงจรเรียงกระแสแบบบริดจ์:

• ใช้ในอะแดปเตอร์แปลงไฟสำหรับแล็ปท็อป โทรศัพท์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
• แปลงไฟกระแสสลับ (AC) จากปลั๊กไฟให้เป็นไฟกระแสตรง (DC) เพื่อชาร์จแบตเตอรี่
• จ่ายไฟกระแสตรง (DC) สำหรับมอเตอร์และระบบควบคุมในโรงงาน
• ใช้ในรถยนต์เพื่อชาร์จแบตเตอรี่และจ่ายไฟให้กับอุปกรณ์เสริมต่างๆ ในรถยนต์
• พบได้ในเครื่องใช้ไฟฟ้า เช่น ตู้เย็น เครื่องซักผ้า และเครื่องปรับอากาศ
• ใช้ใน วงจรขับ LEDและวงจรควบคุมแสงสว่าง
• แปลงสัญญาณ AC เป็น DC สำหรับเครื่องขยายเสียงและวิทยุ
• เป็นส่วนประกอบสำคัญในอุปกรณ์และวงจรอิเล็กทรอนิกส์ต่างๆ
• แปลงพลังงานไฟฟ้ากระแสสลับ (AC) ที่ผลิตจากแผงโซลาร์เซลล์ให้เป็นพลังงานไฟฟ้ากระแสตรง (DC) เพื่อนำไปใช้งานหรือจัดเก็บ
• เป็นส่วนหนึ่งของระบบสำรองไฟ (UPS) เพื่อจ่ายไฟฉุกเฉินในระหว่างที่ไฟฟ้าดับ
• ใช้สำหรับจ่ายไฟกระแสตรง (DC) ให้กับอุปกรณ์เชื่อมโลหะ
• พบได้ในอุปกรณ์ทางการแพทย์ เช่น เครื่องเอ็กซ์เรย์และเครื่องสแกน MRI
• ใช้ในแหล่งจ่ายไฟสำหรับอุปกรณ์โทรคมนาคมและศูนย์ข้อมูล

ข้อดีของวงจรเรียงกระแสแบบบริดจ์

• วงจรเรียงกระแสแบบบริดจ์มีประสิทธิภาพสูงมากในการแปลงกระแสสลับ (AC) ให้เป็นกระแสตรง (DC) ทำให้มั่นใจได้ว่าแหล่งจ่ายไฟมีความสม่ำเสมอและเสถียร
• การออกแบบของอุปกรณ์เหล่านี้มีขนาดกะทัดรัดและประหยัดพื้นที่ เนื่องจากใช้ไดโอดเพียงสี่ตัว ทำให้เหมาะสำหรับการใช้งานหลากหลายประเภท
• วงจรเรียงกระแสแบบบริดจ์ทำหน้าที่เรียงกระแสแบบเต็มคลื่น ซึ่งหมายความว่ามันใช้ประโยชน์จากทั้งส่วนที่เป็นลบของรูปคลื่นกระแสสลับ ส่งผลให้ได้เอาต์พุตเป็นกระแสตรง
• เมื่อเปรียบเทียบกับวงจรเรียงกระแสแบบมีจุดต่อตรงกลาง วงจรเรียงกระแสแบบบริดจ์ช่วยลดความจำเป็นในการใช้หม้อแปลงแบบมีจุดต่อตรงกลาง ทำให้การเดินสายง่ายขึ้นและลดต้นทุน
• วงจรเรียงกระแสแบบบริดจ์หาซื้อได้ง่ายและมีการใช้งานอย่างแพร่หลายในด้านอิเล็กทรอนิกส์ ทำให้สามารถนำไปใช้ในโครงการต่างๆ ได้อย่างสะดวก

ข้อเสียของวงจรเรียงกระแสแบบบริดจ์

• โดยทั่วไป วงจรเรียงกระแสแบบบริดจ์จะมีแรงดันตกคร่อมเมื่อเทียบกับวิธีการเรียงกระแสแบบอื่น ซึ่งอาจส่งผลให้สูญเสียพลังงานเล็กน้อย
• เมื่อใช้งานในงานที่ต้องการกำลังสูง วงจรเรียงกระแสแบบบริดจ์จะสร้างความร้อน อาจจำเป็นต้องใช้มาตรการต่างๆ เช่น แผ่นระบายความร้อน หรือระบบระบายความร้อน เพื่อรักษาประสิทธิภาพการทำงานให้อยู่ในระดับที่เหมาะสม
• เมื่อต้องรับมือกับแรงดันไฟฟ้ากระแสสลับ วงจรเรียงกระแสแบบบริดจ์อาจมีประสิทธิภาพลดลง เนื่องจากแรงดันตกคร่อมจะมีค่ามากเมื่อเทียบกับแรงดันไฟฟ้าขาเข้า
• สำหรับอินพุต AC ที่มีความถี่สูง วงจรเรียงกระแสแบบบริดจ์อาจไม่ใช่ตัวเลือกที่ดีที่สุด เนื่องจากความเร็วในการสลับของไดโอดอาจกลายเป็นปัจจัยจำกัด
• ในการใช้งานปัจจุบัน อาจจำเป็นต้องมีการจัดเตรียมพิเศษหรือเพิ่มไดโอดพิเศษเพื่อรองรับโหลดได้อย่างมีประสิทธิภาพ

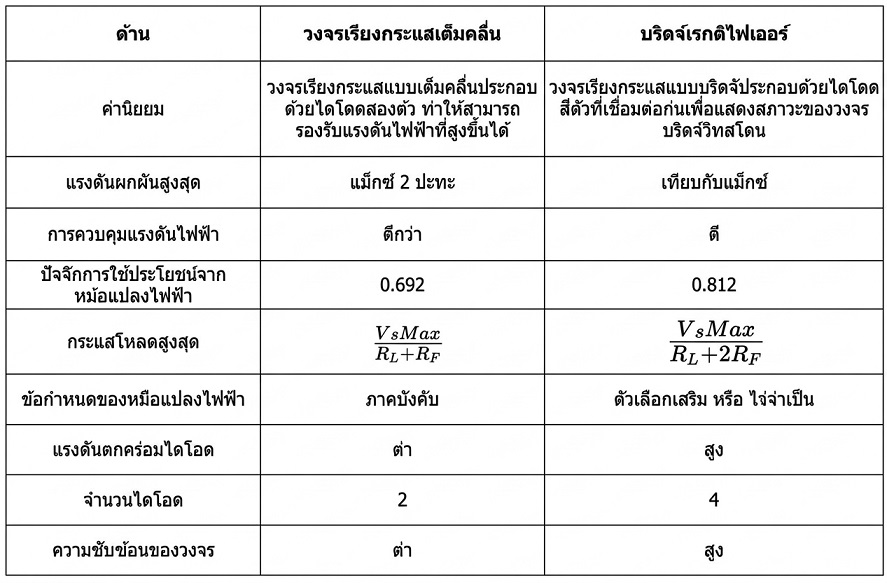

ความแตกต่างระหว่างวงจรเรียงกระแสแบบเต็มคลื่นและแบบบริดจ์

บทสรุป

โดยสรุปแล้ว วงจรเรียงกระแสแบบบริดจ์มีบทบาทในอุปกรณ์อิเล็กทรอนิกส์โดยการแปลงกระแสสลับ (AC) ให้เป็นกระแสตรง (DC) ที่เสถียร โครงสร้าง หลักการทำงาน ประโยชน์ และการใช้งานของวงจรเรียงกระแส ทำให้มันเป็นส่วนประกอบสำคัญในอุปกรณ์และวงจรต่างๆ การทำความเข้าใจคุณสมบัติและประเภทต่างๆ ของวงจรเรียงกระแสจึงมีความสำคัญอย่างยิ่งในการเลือกวงจรเรียงกระแสให้เหมาะสมกับความต้องการทางไฟฟ้าเฉพาะด้าน ดังนั้น วงจรเรียงกระแสจึงมีบทบาททั้งในด้านวิศวกรรมและเทคโนโลยีในชีวิตประจำวัน
