เครื่องทดสอบสายเคเบิลหลายสายพร้อมไฟ LED แยกกันสำหรับแต่ละสาย จะแสดงวงจรเปิด ไฟฟ้าลัดวงจร วงจรกลับขั้ว ความผิดพลาดของสายดิน ความต่อเนื่อง และทั้งหมดนี้ด้วยไอซีสี่ตัว ออกแบบมาเพื่อใช้กับอินเตอร์คอมของฉันในตอนแรก แต่สามารถใช้กับสายสัญญาณเตือนภัย สาย CAT 5 และอื่นๆ ได้

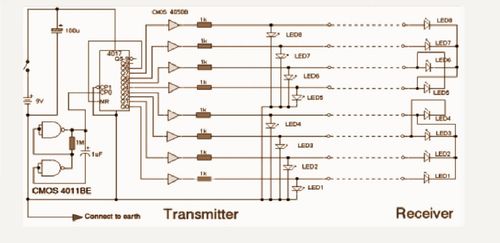

แผนผังวงจร

หมายเหตุวงจร:

โปรดทราบว่าเพื่อความชัดเจน วงจรนี้ถูกวาดขึ้นโดยไม่ได้แสดงแหล่งจ่ายไฟให้กับ IC CMOS 4011 และ CMOS 4050 ขั้วบวกของแบตเตอรี่เชื่อมต่อกับพิน 14 ของ IC แต่ละตัว และขั้วลบเชื่อมต่อกับพิน 7 CMOS 4017 ใช้พิน 16 และพิน 8 ตามลำดับ โปรดทราบว่าเนื่องจาก CMOS 4050 เป็นเพียงบัฟเฟอร์เลขฐานสิบหก คุณจึงต้องใช้เกต 8 เกต ดังนั้นจึงต้องใช้ 4050 สองตัว อินพุตที่ไม่ได้ใช้จะเชื่อมต่อกับกราวด์ (ขั้วลบของแบตเตอรี่)

คำอธิบายวงจร:

วงจรประกอบด้วยเครื่องส่งและเครื่องรับ โดยสายเคเบิลที่ทดสอบเชื่อมต่อทั้งสองเข้าด้วยกัน เครื่องส่งเป็นเพียง "ตัวไล่ LED" โดย IC 4011 ต่อสายให้เสถียรและทำหน้าที่นับเวลาของตัวแบ่งนับทศวรรษของ 4017 4017 ถูกจัดเรียงเพื่อให้การนับรีเซ็ตในพัลส์ที่ 9 แต่ละ LED จะสว่างขึ้นตามลำดับจาก LED 1 ไปยัง LED 8 จากนั้นจึงกลับไปที่ LED 1 เป็นต้น เนื่องจาก 4017 มีความสามารถในการขับเคลื่อนที่จำกัด เอาต์พุตแต่ละอันจึงถูกบัฟเฟอร์โดย 4050 ซึ่งจะทำให้มีการเพิ่มกระแสเพียงพอสำหรับสายเคเบิลยาวและ LED ของเครื่องส่งและเครื่องรับ ส่วนเครื่องรับเป็นเพียง LED 8 ดวงที่มีสายทั่วไป...อ่านต่อ

การเดินสาย CMOS 4017

พินเอาต์สำหรับ CMOS 4017B แสดงอยู่ด้านล่าง โปรดทราบว่าในแผนผังหลักด้านบน มีการใช้การตั้งชื่อพินแบบอื่น ความเท่าเทียมกันของพินเป็นดังนี้:

CP0 (พัลส์นาฬิกาศูนย์) คืออินพุตนาฬิกา พิน 14 บนไดอะแกรมด้านบน

CP1 (พัลส์นาฬิกาหนึ่ง) เป็นตัวยับยั้งนาฬิกาหรือพิน 13 บนพินเอาต์ด้านบน

MR (master reset) คือพินรีเซ็ต 15 ในแผนภาพด้านบน

Q0-9 แสดงถึงเอาต์พุตทศนิยมที่ถอดรหัส ดังนั้น Q0 จึงเป็นพิน 3 บนพินเอาต์ และ Q8 ก็คือพิน 9

7 LED 8 สาย:

ไม่ใช่พิมพ์ผิด ปัญหาในการทดสอบแต่ละสายคือ หากคุณมี LED ที่สามารถระบุตำแหน่งได้ 7 ดวง คุณจะต้องใช้สายส่งกลับหรือสายทั่วไป 8 เส้น ในกรณีที่ทดสอบ 8 สาย คุณจะต้องใช้สายที่เก้า คุณสามารถใช้สายดินในประเทศได้ แต่ไม่ค่อยสะดวกนัก และหากสายเคเบิลเกิดการลัดวงจรกับสายดินอยู่แล้ว ก็จะไม่มีประโยชน์อยู่ดี วิธีแก้ปัญหาทำให้ฉันต้องคิดอยู่พักหนึ่ง แต่เนื่องจากนี่เป็นวงจรลอจิก จึงมีเพียงสองเงื่อนไข คือ ลอจิกสูงหรือศูนย์ เนื่องจากเอาต์พุต 4017 เป็นค่าสูงหรือต่ำ เอาต์พุตใดๆ ก็สามารถให้เส้นทางส่งกลับทั่วไปสำหรับ LED ได้ ดังนั้น LED 1 - 3 จะใช้เอาต์พุตที่ 4 ของ 4017 ซึ่งจะเป็นศูนย์ และ LED ที่ 4 ต่อสายด้วยขั้วกลับ ในพัลส์ที่ 4 เอาต์พุต 4 จะสูง เอาต์พุต 3 จะต่ำ ดังนั้น LED จะสว่างขึ้น หากสายส่งกลับทั่วไปเป็นวงจรเปิด LED 1-4 จะไม่สว่างขึ้น สถานการณ์ที่คล้ายกันเกิดขึ้นกับเอาต์พุต 5 ถึง 8 สายทั่วไปสามารถนำมาจากขั้วต่อเอาต์พุตใดก็ได้จาก 4017 แต่กฎเดียวกันนี้ยังคงใช้ได้ ความสามารถในการทดสอบสายทั้งหมดอย่างรวดเร็วมีน้ำหนักมากกว่าข้อเสียเล็กน้อยนี้ หากทดสอบสายเคเบิลที่มีเพียง 4 หรือ 6 สาย ต้องใช้สายที่มี LED ที่มีหมายเลข 1 ถึง 4 หรือ 1 ถึง 6 ซึ่งเป็นเหตุผลว่าทำไม LED จึงมีหมายเลขดังกล่าว

การทดสอบ:

หากต่อสายไฟและสายไฟทั้งหมดเข้าด้วยกันอย่างดีแล้ว LED 1 จะติดขึ้นที่ปลายสายทั้งสองข้าง ตามด้วย LED 2, 3, 4 เป็นต้น ไปยัง LED 8 ตามลำดับ จากนั้นลำดับจะทำซ้ำ หากใช้สายไฟ 4 เส้น จะต้องต่อสายไฟกลับทั่วไปตามที่อธิบายไว้ในย่อหน้าก่อนหน้า ลำดับจะเป็น LED 1, 2, 3, 4 ที่ทำซ้ำโดยมีความล่าช้าในขณะที่เอาต์พุตที่ไม่ได้ใช้ 4 ตัวถูกสเต็ปผ่าน

ในการตรวจสอบความผิดปกติของการสัมผัสสายดิน หัววัดที่ระบุว่า "ต่อสายดิน" จะต้องเชื่อมต่อกับสายดินในพื้นที่ สายไฟที่ต่อลงดินจะทำให้ไฟ LED ที่ปลายทั้งสองข้างของสายหรี่ลงหรือดับลง ไฟ LED ที่ตัวรับไม่ติด แสดงว่าวงจรขาดหรือเปิดอยู่ หากสายไฟสองเส้นลัดวงจร เช่น 3 และ 4 ลำดับของสายไฟที่ตัวรับจะเป็น 1, 2, 34, 43, 5, 6, 7, 8 การย้อนกลับจะแสดงโดยลำดับของไฟ LED ที่ไม่ตรงรูปแบบ ตัวอย่างเช่น หัววัดเชื่อมต่อกับสายดินที่เครื่องส่งสัญญาณ สายไฟชำรุดมาก สาย 1 อยู่ในสภาพดี สาย 2 อยู่ในสภาพดี สาย 3 และ 5 อยู่ในสภาพกลับด้าน สาย 4 อยู่ในสภาพดี สาย 6 อยู่ในสภาพเปิด และสาย 7 และ 8 อยู่ในสภาพไฟฟ้าลัดวงจร ดูด้านล่าง

ผลการทดสอบสายเคเบิลที่ชำรุดข้างต้น:

รูปแบบเครื่องส่ง : ........................... รูปแบบเครื่องรับ :

1 เปิด............................................. 1 เปิด

2 OFF หรือ จางหาย....................... 2 OFF หรือ จางหาย

3 เปิด............................................ 3 (จะแสดง LED 5)

4 เปิด............................................ 4 เปิด

5 เปิด ........................................... 5 (จะแสดง LED 3)

6 เปิด ........................................... 6 ปิด

7 เปิด ............................................ 7 (จะแสดง 7 และ 8)

8 ON ............................................ 8 (จะแสดง 7 & 8)

แน่นอนว่าลำดับของไฟ LED จะถูกแสดงทีละขั้นตอน เมื่อคุณทราบ "รูปแบบ" ของเครื่องส่งสัญญาณแล้ว ก็สามารถบอกสถานะของสายเคเบิลได้ง่ายๆ โดยดูจากรูปแบบตัวรับ สภาวะของสายดินจะปรากฏขึ้นก็ต่อเมื่อการสัมผัสกับสายดินมีค่าน้อยกว่า 1,000 โอห์ม วิธีที่ดีกว่าแต่ใช้เวลานานกว่าในการแก้ไขข้อบกพร่องของสายดินคือการใช้เครื่องวัดในช่วงเมกะโอห์ม

‍
