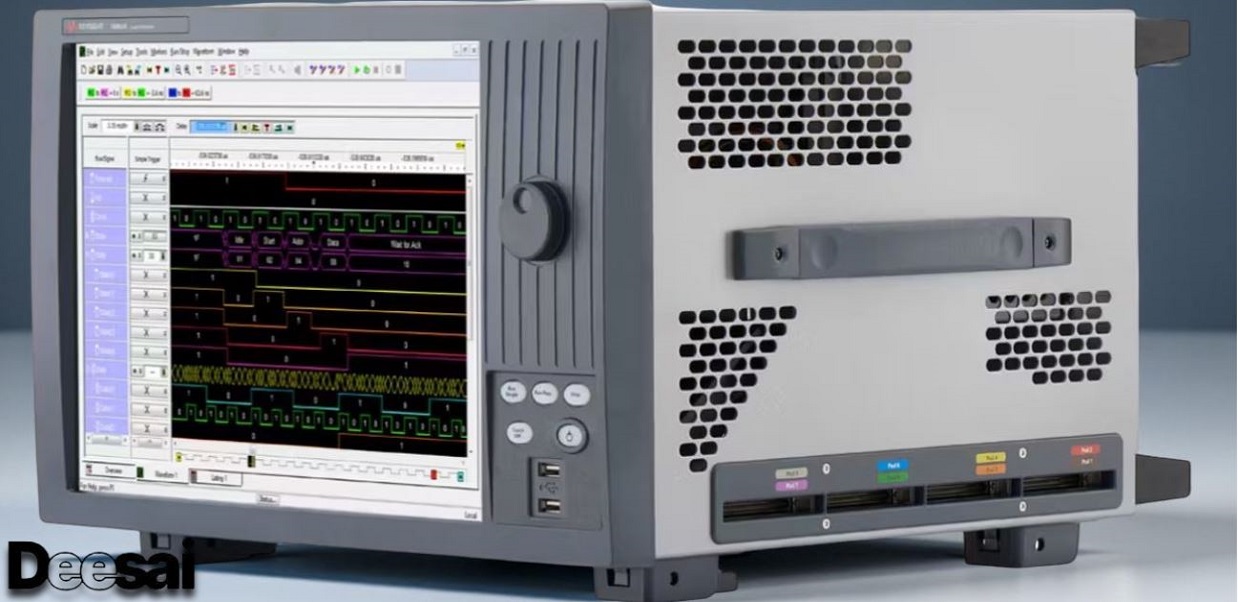

เครื่องวิเคราะห์ตรรกะคืออะไร?

เครื่องวิเคราะห์ลอจิกเป็นเครื่องมือที่ใช้วัดประสิทธิภาพของสัญญาณบนบัสดิจิทัลและเพื่อแก้จุดบกพร่องของระบบดิจิทัล โดยพื้นฐานแล้วเครื่องวิเคราะห์ลอจิกจะทำการวัดแบบดิจิทัลแทนการวัดแบบอนาล็อก ซึ่งแตกต่างจากเครื่องวิเคราะห์สัญญาณหรือออสซิลโลสโคป เครื่องวิเคราะห์ลอจิกสามารถแสดงข้อมูลเป็นไดอะแกรมเวลา หรือสามารถถอดรหัสข้อมูลที่ได้รับเป็นข้อมูลโปรโตคอลหรือสเตตแมชชีนเพื่อให้การแก้จุดบกพร่องง่ายขึ้น

ฉันจะเลือกเครื่องวิเคราะห์ลอจิกสำหรับความต้องการการวัดของฉันได้อย่างไร

การเลือกเครื่องวิเคราะห์ลอจิกที่เหมาะสมนั้นขึ้นอยู่กับคุณสมบัติต่างๆ ที่ปรับให้เหมาะกับความต้องการเฉพาะของคุณ ปัจจัยสำคัญในการตัดสินใจเลือกเครื่องวิเคราะห์ลอจิกที่เหมาะสมที่สุดสำหรับงานของคุณ ได้แก่ จำนวนช่องสัญญาณ อัตราสุ่มตัวอย่าง/โหมด การรองรับโปรโตคอล ความลึกของหน่วยความจำ และความเข้ากันได้ของซอฟต์แวร์ นอกจากนี้ การประเมินเกณฑ์มาตรฐาน (threshold) ของคุณก็เป็นสิ่งสำคัญ ตรวจสอบให้แน่ใจว่าคุณได้ปรับแต่งเครื่องวิเคราะห์ลอจิกและโพรบที่เกี่ยวข้องให้ตรงกับระดับสัญญาณของระบบที่กำลังทดสอบ

ความแตกต่างระหว่างโหมดการรับ/สุ่มตัวอย่างแบบซิงโครนัสและอะซิงโครนัสในเครื่องวิเคราะห์ลอจิกคืออะไร

การเก็บข้อมูลแบบซิงโครนัส (สถานะ) หมายความว่าระบบการวัดในเครื่องวิเคราะห์ลอจิกจะกำหนดค่าลอจิกของบัสขนานดิจิทัลหรือสายควบคุมเมื่อมีสัญญาณนาฬิกาที่ถูกต้องเกี่ยวข้อง เช่น ขอบขาขึ้นบนสายสัญญาณนาฬิการะบบที่ตรวจสอบ ในทางตรงกันข้าม การเก็บข้อมูลแบบอะซิงโครนัส (เวลา) หมายความว่าระบบการวัดจะสุ่มตัวอย่างค่าของบัสหรือสายดิจิทัลแต่ละสายแบบอะซิงโครนัสจากระบบที่กำลังทดสอบหรือไม่ได้ซิงค์กับระบบ

โปรแกรมวิเคราะห์ลอจิกมีการใช้งานอะไรบ้าง?

หลายอุตสาหกรรมใช้เครื่องวิเคราะห์ลอจิกที่ต้องใช้การวิเคราะห์โปรโตคอลและการแก้จุดบกพร่องของระบบดิจิทัล ตัวอย่างเช่น การพัฒนาระบบฝังตัว การออกแบบวงจรดิจิทัล และการแก้จุดบกพร่องของโปรโตคอลดิจิทัล เช่น I2C, UART, อีเทอร์เน็ต, USB และหน่วยความจำ DDR การบันทึกและแสดงภาพลำดับสถานะแรงดันไฟฟ้าสูงและต่ำที่แม่นยำตามช่วงเวลาต่างๆ เผยให้เห็นข้อมูลเชิงลึกที่สำคัญเกี่ยวกับการซิงโครไนซ์และการประสานงานของสัญญาณดิจิทัล ความสามารถนี้พิสูจน์ให้เห็นคุณค่าอย่างยิ่งในการแก้จุดบกพร่องของข้อผิดพลาดในการสื่อสาร การปรับอัตราข้อมูลให้เหมาะสม และการรับรองการปฏิบัติตามโปรโตคอล Keysight ออกแบบเครื่องวิเคราะห์ลอจิกและอินเทอร์โพเซอร์สำหรับการวิเคราะห์โปรโตคอลหน่วยความจำ DDR โดยเฉพาะ

การวิเคราะห์ลอจิกต้องใช้โพรบประเภทใดบ้าง?

สำหรับการวิเคราะห์ลอจิกที่แม่นยำ Keysight นำเสนอหัววัดความต้านทานสูงพร้อมอินเทอร์โพเซอร์ที่แนบสนิทระหว่างชิปหน่วยความจำและตัวควบคุมหน่วยความจำ กระบวนการนี้ช่วยให้คุณสามารถวัดคุณภาพสัญญาณหรือโปรโตคอลได้โดยไม่ส่งผลกระทบต่อระบบที่ทดสอบ หัววัดและอินเทอร์โพเซอร์ที่ทนทานเหล่านี้รับประกันการเชื่อมต่อที่เสถียรภายใต้สภาวะแวดล้อมที่หลากหลาย ขณะเดียวกัน การออกแบบที่ทนทานต่อสัญญาณรบกวนยังช่วยป้องกันสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าเพื่อรวบรวมข้อมูลที่สะอาดและแม่นยำ เมื่อใช้ร่วมกับวงจรด้านหน้าของเครื่องวิเคราะห์ลอจิก Keysight หัววัดเหล่านี้จะช่วยเพิ่มประสิทธิภาพการทำงาน ให้การวัดที่แม่นยำตามอัตราสัญญาณนาฬิกาที่กำหนด

ความแตกต่างระหว่างเครื่องวิเคราะห์ลอจิกกับออสซิลโลสโคปคืออะไร?

ออสซิลโลสโคปวัดและแสดงภาพสัญญาณแอนะล็อกในระบบ ในขณะที่เครื่องวิเคราะห์ลอจิกจำกัดอยู่เพียงสัญญาณดิจิทัลแบบแยกส่วน โดยทั่วไปเครื่องวิเคราะห์ลอจิกรองรับช่องสัญญาณได้มากกว่าออสซิลโลสโคป ซึ่งอาจมีความสำคัญเมื่อทดสอบระบบที่มีช่องสัญญาณบัสแบบอนุกรมหรือขนานหลายช่องสัญญาณ ออสซิลโลสโคปสามารถวัดสัญญาณดิจิทัลได้ อย่างไรก็ตาม การวัดสัญญาณดิจิทัลแบบอะนาล็อกมักคำนึงถึงเวลาที่เพิ่มขึ้น ความสูงสายตา และการวัดความสมบูรณ์ของสัญญาณอื่นๆ มากกว่าการศึกษาระดับลอจิกและจังหวะเวลาของสัญญาณดิจิทัล ออสซิลโลสโคปแบบสัญญาณผสมสามารถวิเคราะห์ลอจิกดิจิทัลได้โดยรองรับอินพุตของช่องสัญญาณดิจิทัลและพอร์ตอะนาล็อก แม้ว่าจะไม่ค่อยมีจำนวนช่องสัญญาณมากเท่ากับเครื่องวิเคราะห์ลอจิกเฉพาะทางก็ตาม
