Log-periodic เสาอากาศ
สำรวจเสาอากาศแบบล็อกคาบซึ่งเป็นเสาอากาศแบบหลายองค์ประกอบที่มีทิศทางเดียวซึ่งได้รับการออกแบบมาให้ทำงานอย่างมีประสิทธิภาพในช่วงความถี่ที่กว้าง
เสาอากาศยากิ-อุดะส่วนใหญ่ใช้เพื่อการใช้ในครัวเรือน อย่างไรก็ตาม เพื่อวัตถุประสงค์เชิงพาณิชย์และการปรับจูนในช่วงความถี่ต่างๆ เราจำเป็นต้องใช้เสาอากาศอีกชนิดหนึ่งที่เรียกว่าเสาอากาศแบบล็อกคาบ เสาอากาศแบบล็อกคาบคือเสาอากาศที่มีอิมพีแดนซ์เป็นฟังก์ชันคาบลอการิทึมของความถี่
ช่วงความถี่
ช่วงความถี่ที่เสาอากาศลอการิทึมทำงานอยู่ที่ประมาณ 30 MHz ถึง 3 GHz ซึ่งอยู่ในแบนด์ VHF และ UHF
การสร้างและการทำงานของเสาอากาศแบบคาบลอการิทึม
โครงสร้างและการทำงานของเสาอากาศแบบล็อกคาบ (log-periodic) คล้ายคลึงกับเสาอากาศยากิ-อุดะ ข้อดีหลักของเสาอากาศนี้คือคุณสมบัติคงที่ตลอดช่วงความถี่ใช้งานที่ต้องการ มีค่าความต้านทานการแผ่รังสีและ SWR เท่ากัน ค่าเกนและอัตราส่วนหน้าต่อหลังก็เท่ากันเช่นกัน
เมื่อความถี่ในการทำงานเปลี่ยนไป พื้นที่การทำงานจะสลับไปมาระหว่างองค์ประกอบต่างๆ ดังนั้นองค์ประกอบทั้งหมดจะไม่ทำงานที่ความถี่เดียว นี่คือคุณสมบัติพิเศษของมัน
เสาอากาศแบบล็อกคาบมีหลายประเภท เช่น เสาอากาศแบบแบน เสาอากาศแบบสี่เหลี่ยมคางหมู เสาอากาศแบบซิกแซก เสาอากาศแบบรูปตัววี เสาอากาศแบบสล็อต และเสาอากาศแบบไดโพล เสาอากาศแบบที่ใช้กันทั่วไปที่สุดคือเสาอากาศแบบล็อกคาบไดโพล หรือ LPDA

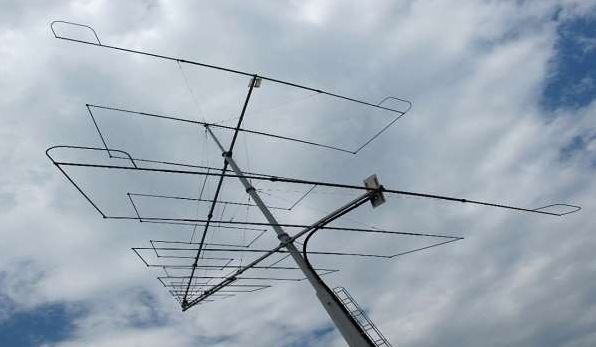

เมื่อสังเกตโครงสร้างทางกายภาพและลักษณะทางไฟฟ้าจะมีลักษณะซ้ำกัน อาร์เรย์ประกอบด้วยไดโพลที่มีความยาวและระยะห่างแตกต่างกัน ป้อนจากสายส่งสองเส้น สายส่งนี้จะถูกทรานสโพสระหว่างไดโพลแต่ละคู่ที่อยู่ติดกัน
ความยาวและระยะทางไดโพลมีความสัมพันธ์กันโดยสูตร −
ที่ไหน
- คืออัตราส่วนการออกแบบและ <1
- R คือระยะห่างระหว่างแหล่งจ่ายไฟและไดโพล
- l คือความยาวของไดโพล
ค่าไดเรกทิวิตี้ที่ได้จะอยู่ในระดับต่ำถึงปานกลาง รูปแบบการแผ่รังสีอาจเป็นแบบทิศทางเดียวหรือสองทิศทางก็ได้
รูปแบบการแผ่รังสี
รูปแบบการแผ่รังสีของเสาอากาศลอการิทึมอาจเป็นแบบทิศทางเดียวหรือสองทิศทาง ขึ้นอยู่กับโครงสร้างลอการิทึมเป็นระยะ
สำหรับเสาอากาศลอการิทึมทิศทางเดียว การแผ่รังสีไปยังองค์ประกอบที่สั้นกว่านั้นมีความสำคัญ ในขณะที่ในทิศทางไปข้างหน้า การแผ่รังสีนี้จะมีค่าเล็กน้อยหรือเป็นศูนย์
สำหรับเสาอากาศแบบลอการิทึมคาบสองมิติ การแผ่รังสีสูงสุดจะอยู่ที่ขอบกว้าง ตั้งฉากกับพื้นผิวของเสาอากาศ
เอื้ออำนวย
ข้อดีของเสาอากาศแบบ Log-periodic มีดังนี้
- การออกแบบเสาอากาศแบบกะทัดรัด
- รูปแบบเกนและการแผ่รังสีสามารถเปลี่ยนแปลงได้ตามความต้องการ
ข้อเสีย
ต่อไปนี้เป็นข้อเสียของเสาอากาศแบบ Log-periodic −
- ตัวยึดภายนอก
- ต้นทุนการติดตั้งสูง
แอปพลิเคชัน
ต่อไปนี้เป็นการประยุกต์ใช้เสาอากาศแบบ Log-periodic
- ใช้สำหรับการสื่อสาร HF
- ใช้สำหรับรายการโทรทัศน์บางประเภท
- ใช้สำหรับการตรวจสอบที่ครอบคลุมในช่วงความถี่ที่สูงขึ้น
