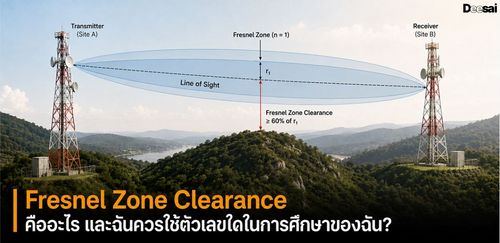

เส้นสายตา (LOS) จากจุดศูนย์กลางการแผ่รังสีของเสาอากาศส่งไปยังจุดศูนย์กลางการแผ่รังสีของเสาอากาศรับ และโซนเฟรสเนลสำหรับเส้นทางที่ความถี่ที่กำหนด สามารถเพิ่มลงในแผนภูมิโปรไฟล์ TAP™ ได้ เส้นสายตาแสดงเส้นทางตรงระหว่างเสาอากาศทั้งสอง ส่วนโซนเฟรสเนลเป็น "ซอง" ทางทฤษฎีรอบเส้นสายตา ซึ่งมีนัยสำคัญหลายประการ

ระยะห่างโซนเฟรสเนลแรก

การใช้งานข้อมูลโซนเฟรสเนลในแผนภาพแสดงลักษณะเส้นทางสัญญาณที่พบบ่อยที่สุดคือการตรวจสอบสิ่งกีดขวางที่รุกล้ำเข้ามาในโซน แม้ว่าการมองเห็นเส้นทางสัญญาณจะเป็นสิ่งสำคัญ แต่ก็อาจไม่เพียงพอเสมอไป ถึงแม้เส้นทางสัญญาณจะมองเห็นได้ชัดเจน แต่หากมีสิ่งกีดขวาง (เช่น ภูมิประเทศ พืชพรรณ อาคาร ฯลฯ) รุกล้ำเข้ามาในโซนเฟรสเนล ก็จะทำให้สัญญาณอ่อนลง

โซนเฟรสเนลจะถูกคำนวณตามเส้นทาง โดยปกติจะคำนวณตามระยะทางของแต่ละจุดบนภูมิประเทศ ดังนั้นความละเอียดของโซนเฟรสเนลที่คำนวณและแสดงผลจึงเทียบได้กับข้อมูลภูมิประเทศ สูตรของโซนเฟรสเนลลำดับที่ N เป็นฟังก์ชันของความยาวคลื่น (λ) และระยะทางตามเส้นทางจากจุดปลายแต่ละจุด (D1 และ D2):

ค่านี้แสดงถึงระยะตั้งฉากจากแนวสายตาโดยตรง การรวมกันของจุดเหล่านี้ตามเส้นทางสามารถมองเห็นได้เป็นแผนภาพโซนเฟรสเนล โดยทั่วไป โซนเฟรสเนลแรก (N=1) จะใช้ในการกำหนดการสูญเสียเนื่องจากสิ่งกีดขวาง โดยใช้วิธีการต่างๆ เช่น วิธีของบูลลิงตัน เมื่อใดก็ตามที่ระยะห่างระหว่างภูมิประเทศกับแนวสายตาต่ำกว่า 0.5F1 (ครึ่งหนึ่งของระยะโซนเฟรสเนลแรก) จะเกิดการสูญเสียจากการเลี้ยวเบนแบบขอบมีดขึ้น ปริมาณการสูญเสียขึ้นอยู่กับปริมาณการทะลุผ่าน โปรไฟล์มักจะถูกวาดด้วยโซนเฟรสเนลแรก (N=1) และอัตราส่วน 0.5 เพื่อให้สามารถตรวจสอบปัญหาที่อาจเกิดขึ้นจากสิ่งกีดขวางที่ทะลุผ่านโซนนั้นได้อย่างรวดเร็ว วิศวกรบางคนกำหนดอัตราส่วน 0.6 ของโซนเฟรสเนลแรกเพื่อเพิ่มพื้นที่ว่างเล็กน้อยสำหรับการออกแบบเส้นทาง

จุดสะท้อนของโซนเฟรสเนลที่เท่ากัน

อีกหนึ่งการใช้งานที่สำคัญของข้อมูลโซนเฟรสเนลคือการตรวจสอบเส้นทาง (โดยเฉพาะเส้นทางไมโครเวฟ) เพื่อหาจุดสะท้อนที่เป็นไปได้ สูตรโซนเฟรสเนลที่แสดงด้านบนคือชุดของจุดที่ระยะทางจากตัวส่งไปยังโซนเฟรสเนล แล้วไปยังตัวรับ จะยาวกว่าเส้นทางตรงจากตัวส่งไปยังตัวรับ สำหรับโซนเฟรสเนลที่เป็นเลขคู่ (N=2, 4 เป็นต้น) ความแตกต่างระหว่างเส้นทางตรงและเส้นทางอ้อมที่กำหนดโดยระยะทางโซนเฟรสเนล จะเป็นพหุคูณของครึ่งหนึ่งของความยาวคลื่น หากรูปทรงเรขาคณิตของเส้นทางเป็นเช่นนั้น โซนเฟรสเนลที่เป็นเลขคู่บังเอิญสัมผัสกับพื้นผิวสะท้อนที่ดี (เช่น ทะเลสาบ ทางหลวง พื้นที่ทะเลทรายเรียบ ขึ้นอยู่กับความยาวคลื่นที่เกี่ยวข้อง) การยกเลิกสัญญาณจะเกิดขึ้นเนื่องจากการรบกวนระหว่างเส้นทางสัญญาณตรงและเส้นทางสัญญาณอ้อม (สะท้อน) คุณสามารถตั้งค่าโซนเฟรสเนลเป็นค่าเลขคู่เมื่อพล็อตโปรไฟล์เพื่อดูว่ามีพื้นที่ใดที่อาจเกิดการสะท้อนสัญญาณที่ทำลายล้างอยู่บนเส้นทางหรือไม่
