คำนิยาม

ออปแอมป์แบบอินเวอร์ติงคือวงจรขยายสัญญาณปฏิบัติการที่มีแรงดันเอาต์พุตเปลี่ยนแปลงในทิศทางตรงกันข้ามกับแรงดันอินพุต กล่าวอีกนัยหนึ่งคือ เฟสของวงจรจะต่างออกไป 180 องศา

อินเวอร์ติ้งอินพุทคืออะไร?

 อินพุตอินเวิร์ตติ้งของเครื่องขยายเสียง หมายถึงการกำหนดค่าพิน อินพุตอินเวิร์ตติ้งคือขั้วที่มีเครื่องหมายลบ (-) และอินพุตที่ไม่อินเวิร์ตติ้งจะมีเครื่องหมายบวก (+) ขั้วเหล่านี้อาจเรียกว่าขั้วลบและขั้วบวกก็ได้

สัญลักษณ์แผนผังวงจรสำหรับออปแอมป์ที่มีอินพุตแบบอินเวิร์ตติ้ง (-) และไม่อินเวิร์ตติ้ง (+)

แอมป์ op ที่มีการกลับเฟสทำงานอย่างไร?

การอินเวิร์ตออปแอมป์ทำงานตามกฎทองของออปแอมป์:

• กฎกระแส: ไม่มีกระแสไหลเข้าอินพุตของออปแอมป์ (I+=I-=0)
• กฎแรงดันไฟฟ้า: เอาต์พุตของออปแอมป์พยายามให้แน่ใจว่าความต่างของแรงดันไฟฟ้าระหว่างอินพุตทั้งสองเป็นศูนย์ (V+=V-)

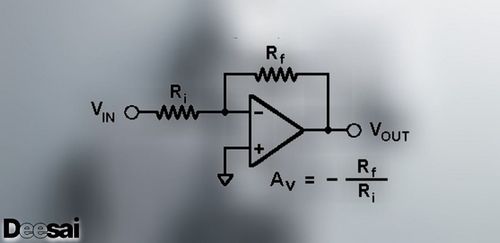

วงจรอินเวิร์ตติ้งออปแอมป์

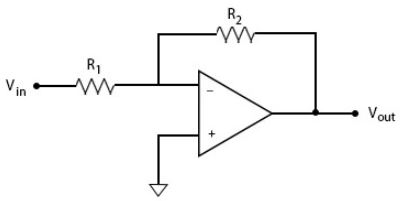

ลองพิจารณาวงจรออปแอมป์แบบอินเวิร์ทติ้งที่แสดงไว้ด้านบน เนื่องจากอินพุตแบบอินเวิร์ทติ้งเชื่อมต่อกับกราวด์ ตามกฎแรงดันไฟฟ้า อินพุตที่ไม่อินเวิร์ทติ้งจึงต้องอยู่ที่กราวด์ (เสมือน) ด้วย

กระแสที่ไหลผ่าน R1 คือ I=Vin/R1 และเนื่องจากกฎกระแสระบุว่าอินพุตไม่ดึงกระแส ดังนั้นกระแสทั้งหมดจะต้องไหลผ่าน R2

เนื่องจากอินพุตอินเวิร์ตติ้งอยู่ที่กราวด์เสมือน เอาต์พุตของออปแอมป์อินเวิร์ตติ้งจึงเป็น Vout=-IR2=-VinR2/R1

ซึ่งจะทำให้ค่าเกนของวงจรแอมป์ op ที่มีการกลับเฟสเป็น -R2/R1 โดยค่าเกนจะเป็นค่าลบ หมายความว่าเอาต์พุตไม่อยู่ในเฟสกับอินพุต

อินเวอร์เตอร์ออปแอมป์

อินเวอร์เตอร์ออปแอมป์คือบัฟเฟอร์อินเวิร์ทติ้งที่สร้างขึ้นด้วยวงจรขยายสัญญาณปฏิบัติการ บัฟเฟอร์อินเวิร์ทติ้งจะเปลี่ยนทิศทางของสัญญาณโดยไม่ขยายสัญญาณ ดังนั้นค่าเกนของวงจรจึงเป็น -1 จะเห็นได้จากข้างต้นว่าวงจรออปแอมป์อินเวิร์ทติ้งมีค่าเกนเป็น -1 เมื่อตัวต้านทานสองตัวมีค่าเท่ากัน ดังนั้นอินเวอร์เตอร์ออปแอมป์จึงเป็นออปแอมป์อินเวิร์ทติ้งที่มี R1 = R2
