การแก้ไขระบบจ่ายไฟสามเฟส

การแปลงกระแสไฟฟ้าสามเฟสเป็นกระแสสลับ โดยใช้ไดโอดหกตัวในวงจรบริดจ์ คือกระบวนการแปลงแหล่งจ่ายไฟกระแสสลับสามเฟสเพื่อใช้ในงานที่มีกำลังสูง

ในบทเรียนเรื่องการแปลงกระแสไฟฟ้าสลับเป็นกระแสไฟฟ้าตรงแบบเฟสเดียวในครั้งก่อน เราได้เห็นแล้วว่ากระบวนการแปลงกระแสไฟฟ้าสลับให้เป็นกระแสไฟฟ้าตรงคงที่เรียกว่า การแปลง กระแสไฟฟ้าสลับเป็นกระแสไฟฟ้าตรง โดยวงจรที่นิยมใช้มากที่สุดในการแปลงกระแสไฟฟ้าสลับเป็นกระแสไฟฟ้าตรงคือวงจรที่ใช้ไดโอดเซมิคอนดักเตอร์แบบโซลิดสเตท

อันที่จริง การแปลงกระแสสลับให้เป็นกระแสตรงเป็นหนึ่งในแอปพลิเคชันยอดนิยมของไดโอด เนื่องจากไดโอดมีราคาไม่แพง ขนาดเล็ก และทนทาน ทำให้เราสามารถสร้างวงจรเรียงกระแสได้หลายประเภท

โดยการใช้ไดโอดที่เชื่อมต่อแยกกัน หรือใช้เพียงโมดูลวงจรเรียงกระแสแบบบริดจ์เพียงโมดูลเดียว การใช้ ไดโอดกำลังสูงและวงจรเรียงกระแส ช่วยให้เราสามารถสร้างแหล่งจ่ายไฟ ตัวควบคุม และอินเวอร์เตอร์ได้หลากหลายประเภท

ระบบไฟฟ้าเฟสเดียว เช่นที่ใช้ในบ้านและสำนักงาน โดยทั่วไปจะมีแรงดันเฟสต่อกลาง 120 Vrms หรือ 240 Vrms หรือเรียกว่าแรงดันสายต่อกลาง (LN) และโดยทั่วไปจะมีแรงดันและความถี่คงที่ ทำให้เกิดแรงดันหรือกระแสสลับในรูปคลื่นไซน์ ซึ่งย่อว่า "AC"

การแก้ไขกระแสไฟฟ้าแบบ 3 เฟส คืออะไร?

วงจร เรียงกระแสสามเฟส หรือที่เรียกว่าวงจรเรียงกระแสหลายเฟส มีลักษณะคล้ายกับ วงจรเรียงกระแสเฟสเดียว ที่กล่าวมาข้างต้น ความแตกต่างในครั้งนี้คือ เราใช้แหล่งจ่ายไฟเฟสเดียวสามแหล่งที่เชื่อมต่อเข้าด้วยกัน ซึ่งผลิตจากเครื่องกำเนิดไฟฟ้าสามเฟสเพียงเครื่องเดียว

ข้อดีของวงจรเรียงกระแส 3 เฟสก็คือ สามารถนำไปใช้จ่ายไฟให้กับงานอุตสาหกรรมหลายอย่าง เช่น การควบคุมมอเตอร์ หรือการชาร์จแบตเตอรี่ ซึ่งต้องการกำลังไฟฟ้าสูงกว่าที่วงจรเรียงกระแสเฟสเดียวสามารถจ่ายได้

แหล่งจ่ายไฟ 3 เฟสพัฒนาแนวคิดนี้ไปอีกขั้นโดยการรวมแรงดันไฟฟ้ากระแสสลับ 3 ตัวที่มีความถี่และแอมพลิจูดเท่ากัน โดยแต่ละแรงดันไฟฟ้ากระแสสลับเรียกว่า "เฟส" เฟสทั้งสามนี้มีเฟสต่างกัน 120 องศาทางไฟฟ้า ทำให้เกิดลำดับเฟสหรือการหมุนเฟสเป็น: 360 ^o ÷ 3 = 120 ^o ดังแสดงในภาพ

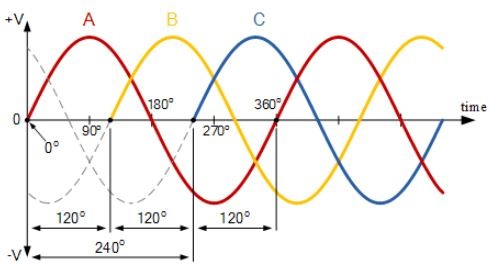

รูปคลื่นการจ่ายไฟสามเฟสมาตรฐาน

ข้อดีในที่นี้คือ สามารถใช้แหล่งจ่ายไฟกระแสสลับสามเฟส (AC) เพื่อจ่ายพลังงานไฟฟ้าโดยตรงไปยังโหลดสมดุลและวงจรเรียงกระแสได้

เนื่องจากแหล่งจ่ายไฟ 3 เฟสมีแรงดันและความถี่คงที่ จึงสามารถใช้กับวงจรเรียงกระแสเพื่อผลิตกระแสไฟฟ้าตรงที่มีแรงดันคงที่ จากนั้นจึงทำการกรองเพื่อให้ได้แรงดันไฟฟ้าตรงขาออกที่มีระลอกคลื่นน้อยกว่าเมื่อเทียบกับวงจรเรียงกระแสแบบเฟสเดียว

การแก้ไขแบบสามเฟส

เมื่อเราทราบแล้วว่าแหล่งจ่ายไฟ 3 เฟสก็คือการรวมกันของแหล่งจ่ายไฟเฟสเดียว 3 เฟส เราจึงสามารถใช้คุณสมบัติหลายเฟสนี้เพื่อสร้างวงจรเรียงกระแส 3 เฟสได้

เช่นเดียวกับการเรียงกระแสแบบเฟสเดียว การเรียงกระแสแบบสามเฟสใช้ไดโอด ไทริสเตอร์ ทรานซิสเตอร์ หรือตัวแปลงเพื่อสร้างวงจรเรียงกระแสแบบครึ่งคลื่น เต็มคลื่น แบบไม่ควบคุม และแบบควบคุมอย่างสมบูรณ์ ซึ่งแปลงแหล่งจ่ายไฟสามเฟสที่กำหนดให้เป็นระดับเอาต์พุต DC ที่คงที่

ในการใช้งานส่วนใหญ่ เครื่องแปลงกระแสไฟฟ้าสามเฟสจะได้รับพลังงานโดยตรงจากโครงข่ายไฟฟ้าหลัก หรือจาก หม้อแปลงสามเฟส หากโหลดที่เชื่อมต่อต้องการระดับแรงดันไฟฟ้ากระแสตรงที่แตกต่างกัน

เช่นเดียวกับวงจรเรียงกระแสเฟสเดียวที่กล่าวมาข้างต้น วงจรเรียงกระแสสามเฟสพื้นฐานที่สุดคือวงจรเรียงกระแสครึ่งคลื่นแบบไม่ควบคุม ซึ่งใช้ไดโอดเซมิคอนดักเตอร์สามตัว โดยแต่ละ ไดโอดแบบ PN-junction หนึ่งตัวต่อเฟส ดังแสดงในภาพ

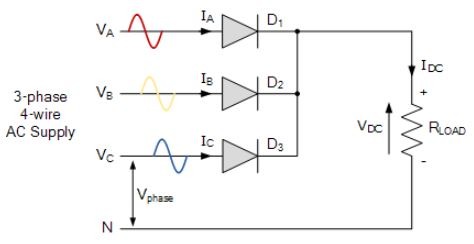

การแก้ไขแบบสามเฟสครึ่งคลื่น

วงจรเรียงกระแสครึ่งคลื่นสามเฟสนี้ทำงานอย่างไร? ขั้วแอโนดของไดโอดแต่ละตัวเชื่อมต่อกับเฟสหนึ่งของแหล่งจ่ายแรงดันไฟฟ้า ในขณะที่ขั้วแคโทดของไดโอดทั้งสามตัวเชื่อมต่อเข้าด้วยกันกับจุดบวกเดียวกัน ทำให้เกิดการจัดเรียงแบบไดโอด “OR” ขึ้นมา

จุดร่วมนี้จะกลายเป็นขั้วบวก (+) ของโหลด ในขณะที่ขั้วลบ (-) ของโหลดจะเชื่อมต่อกับสายกลาง (N) ของแหล่งจ่ายไฟ

สมมติว่ามีการหมุนเฟสของสีแดง-เหลือง-น้ำเงิน (V _A – V _B – V _C ) และเฟสสีแดง (V _A ) เริ่มต้นที่ 0 ^o ไดโอดตัวแรกที่จะนำกระแสจะเป็นไดโอด 1 (D ₁ ) เนื่องจากจะมีแรงดันบวกที่ขั้วแอโนดมากกว่าไดโอด D ₂ หรือ D ₃

ดังนั้นไดโอด D ₁ จะนำกระแสในช่วงครึ่งรอบบวกของ V _A ในขณะที่ D ₂ และ D ₃ อยู่ในสถานะไบแอสย้อนกลับ สายกลางทำหน้าที่เป็นเส้นทางส่งกระแสโหลดกลับไปยังแหล่งจ่ายไฟ

หลังจากผ่านไป 120 องศาทางไฟฟ้า ไดโอด 2 (D ₂ ) เริ่มนำกระแสในช่วงครึ่งรอบบวกของ V _B (เฟสสีเหลือง) ขณะนี้ขั้วแอโนดของมันมีศักย์ไฟฟ้าสูงกว่าไดโอด D ₁ และ D ₃ ซึ่งทั้งสองตัว "ปิด" เนื่องจากได้รับการไบแอสแบบกลับด้าน

ในทำนองเดียวกัน 120 ^o ต่อมา V _C (เฟสสีน้ำเงิน) เริ่มเพิ่มขึ้น ทำให้ไดโอด 3 (D ₃ ) เปิดขึ้น เนื่องจากขั้วแอโนดมีศักย์ไฟฟ้าบวกมากขึ้น ส่งผลให้ไดโอด D ₁ และ D ₂ ปิดลง

จากนั้นเราจะเห็นว่าสำหรับการแก้ไขแบบสามเฟส ไดโอดใดก็ตามที่มีแรงดันไฟฟ้าบวกที่ขั้วแอโนดมากกว่าไดโอดอีกสองตัว ไดโอดนั้นจะเริ่มนำกระแสโดยอัตโนมัติ ทำให้เกิดรูปแบบการนำกระแสเป็น: D ₁ D ₂ D ₃ ดังแสดงในภาพ

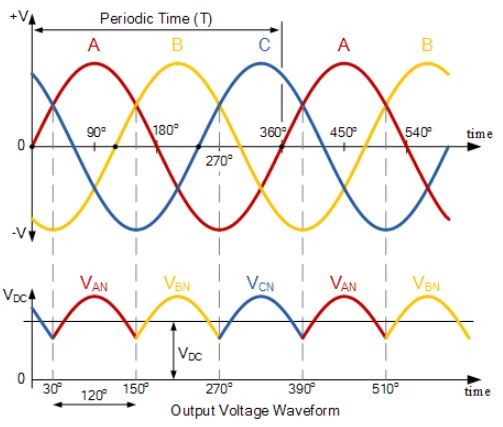

รูปคลื่นการนำไฟฟ้าของวงจรเรียงกระแสสามเฟสแบบครึ่งคลื่น

จากรูปคลื่นข้างต้นสำหรับโหลดตัวต้านทาน เราจะเห็นได้ว่าสำหรับวงจรเรียงกระแสครึ่งคลื่น ไดโอดแต่ละตัวจะยอมให้กระแสไหลผ่านเป็นเวลาหนึ่งในสามของแต่ละรอบ โดยรูปคลื่นเอาต์พุตจะมีความถี่เป็นสามเท่าของความถี่อินพุตของแหล่งจ่ายไฟ AC

ดังนั้นในหนึ่งรอบจะมีแรงดันไฟฟ้าสูงสุดสามจุด การเพิ่มจำนวนเฟสจากระบบเฟสเดียวเป็นระบบสามเฟสจึงช่วยปรับปรุงการแปลงกระแสไฟฟ้าให้เป็นกระแสตรง ส่งผลให้แรงดันไฟฟ้ากระแสตรงที่ได้มีความราบเรียบมากขึ้น

สำหรับวงจรเรียงกระแสครึ่งคลื่นสามเฟส แรงดันไฟฟ้าแหล่งจ่าย V _A V _B และ V _C จะสมดุลกัน แต่มีเฟสต่างกัน 120 ^o ทำให้ได้:

VA = VP*sin(ωt – 0o)

VB = VP*sin(ωt – 120o)

VC = VP*sin(ωt – 240o)

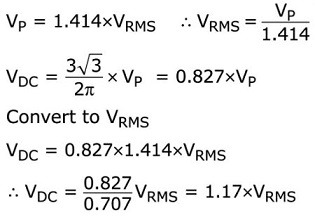

โดยที่ V _P คือ “จุดสูงสุด” หรือค่าสูงสุดของแหล่งจ่ายไฟ 3 เฟส ดังนั้นค่าเฉลี่ยของแรงดันไฟกระแสตรงของรูปคลื่นแรงดันเอาต์พุตจากวงจรเรียงกระแสครึ่งคลื่น 3 เฟส จึงกำหนดได้ดังนี้:

ค้นหาค่า RMS ของรูปคลื่น

เนื่องจากแรงดันไฟฟ้าที่จ่ายเป็นแรงดันไฟฟ้าสูงสุด V _P จึงเท่ากับ V _RMS *1.414 ดังนั้น V _RMS จึงเท่ากับ V _P /1.414 หรือ 0.707*V _P เนื่องจาก 1/1.414 = 0.707

ดังนั้น แรงดันไฟฟ้ากระแสตรงเฉลี่ยของวงจรเรียงกระแสสามารถแสดงได้ในรูปของแรงดันไฟฟ้าเฟสรากกำลังสองเฉลี่ย (RMS) ดังนี้:

ตัวอย่างการแก้ไขกระแสไฟฟ้าสามเฟส หมายเลข 1

วงจรเรียงกระแสครึ่งคลื่น 3 เฟส สร้างขึ้นโดยใช้ไดโอด 3 ตัว และหม้อแปลง 3 เฟส ต่อแบบสตาร์ 120VAC ถ้าต้องการจ่ายไฟให้กับโหลดที่มีอิมพีแดนซ์ 50Ω จงคำนวณหา ก) แรงดันไฟฟ้ากระแสตรงเฉลี่ยที่ส่งออกไปยังโหลด ข) กระแสโหลด ค) กระแสเฉลี่ยต่อไดโอด สมมติว่าไดโอดเป็นไดโอดในอุดมคติ

ก) แรงดันไฟฟ้ากระแสตรงเฉลี่ยที่โหลด:

V _DC = 1.17*Vrms = 1.17*120 = 140.4 โวลต์

โปรดทราบว่าหากเราได้รับค่าแรงดันไฟฟ้าสูงสุด (V _p ) แล้ว:

V _DC จะเท่ากับ 0.827*Vp หรือ 0.827*169.68 = 140.4V

ข) กระแสโหลด DC:

I _L = V _DC /R _L = 140.4/50 = 2.81 แอมแปร์

ค) กระแสเฉลี่ยต่อไดโอด:

I _D = I _L /3 = 2.81/3 = 0.94 แอมแปร์

ข้อเสียอย่างหนึ่งของการแก้ไขกระแสสลับแบบครึ่งคลื่น 3 เฟส คือ ต้องใช้แหล่งจ่ายไฟ 4 สาย นั่นคือ สามเฟสบวกกับสายกลาง (N) นอกจากนี้ แรงดันไฟ DC เฉลี่ยที่ได้มีค่าต่ำ โดยมีค่าเท่ากับ 0.827*V _P ดังที่เราได้เห็นไปแล้ว

เนื่องจากปริมาณริปเปิลในสัญญาณเอาต์พุตมีค่าเป็นสามเท่าของความถี่อินพุต แต่เราสามารถปรับปรุงข้อเสียเหล่านี้ได้โดยการเพิ่มไดโอดอีกสามตัวเข้าไปในวงจรเรียงกระแสพื้นฐาน ทำให้เกิดวงจรเรียงกระแสแบบบริดจ์สามเฟสเต็มคลื่นแบบไม่ควบคุม

การแก้ไขแบบสามเฟสเต็มคลื่น

วงจรเรียงกระแสแบบบริดจ์สามเฟสเต็มคลื่นแบบไม่ควบคุมใช้ไดโอดหกตัว โดยสองตัวต่อเฟส ในลักษณะเดียวกับวงจรเรียงกระแสแบบบริดจ์เฟสเดียว วงจรเรียงกระแสเต็มคลื่นสามเฟสได้มาจากการใช้สองวงจรเรียงกระแสครึ่งคลื่น

ข้อดีของวงจรนี้คือ วงจรนี้สร้างสัญญาณรบกวนต่ำกว่าวงจรเรียงกระแส 3 เฟสแบบครึ่งคลื่นรุ่นก่อนหน้า เนื่องจากมีความถี่เป็นหกเท่าของรูปคลื่นกระแสสลับขาเข้า

นอกจากนี้ วงจรเรียงกระแสแบบเต็มคลื่นยังสามารถป้อนไฟจากแหล่งจ่ายไฟแบบ 3 เฟส 3 สายที่ต่อแบบเดลต้าได้ เนื่องจากไม่จำเป็นต้องใช้สายกลาง (N) เส้นที่สี่ พิจารณาวงจรเรียงกระแสแบบเต็มคลื่น 3 เฟสที่แสดงด้านล่าง

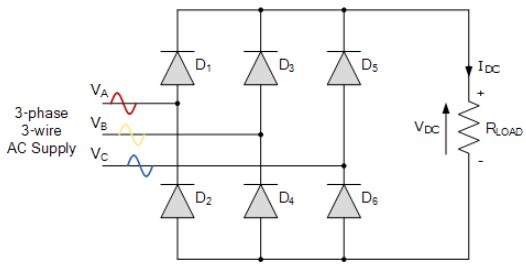

การแก้ไขแบบสามเฟสเต็มคลื่น

เช่นเดียวกับก่อนหน้านี้ สมมติว่าการหมุนเวียนเฟสเป็นสีแดง-เหลือง-น้ำเงิน (V _A – V _B – V _C ) และเฟสสีแดง (V _A ) เริ่มต้นที่ 0 ^o แต่ละเฟสเชื่อมต่อระหว่างไดโอดคู่หนึ่งดังที่แสดง ไดโอดตัวหนึ่งในคู่ตัวนำจ่ายไฟให้กับด้านบวก (+) ของโหลด ในขณะที่ไดโอดอีกตัวจ่ายไฟให้กับด้านลบ (-) ของโหลด

ไดโอด D ₁ D ₃ D ₂ และ D ₄ ก่อตัวเป็นวงจรเรียงกระแสแบบบริดจ์ระหว่างเฟส A และ B ในทำนองเดียวกัน ไดโอด D ₃ D ₅ D ₄ และ D ₆ ระหว่างเฟส B และ C และเช่นเดียวกัน ไดโอด D ₅ D ₁ D ₆ และ D ₂ ก่อตัวเป็นวงจรเรียงกระแสแบบบริดจ์ระหว่างเฟส C และ A

ไดโอด D ₁ D ₃ และ D ₅ จ่ายไฟให้กับรางบวก โดยไดโอดที่มีแรงดันบวกที่ขั้วแอโนดมากกว่าจะเป็นตัวนำ ในทำนองเดียวกัน ไดโอด D ₂ D ₄ และ D ₆ จ่ายไฟให้กับรางลบ โดยไดโอดที่มีแรงดันลบที่ขั้วแคโทดมากกว่าจะเป็นตัวนำ

จากนั้นเราจะเห็นว่าสำหรับการแก้ไขกระแสไฟฟ้าแบบสามเฟสที่ไม่สามารถควบคุมได้ ไดโอดจะนำกระแสเป็นคู่ที่เข้ากัน โดยแต่ละเส้นทางการนำกระแสจะผ่านไดโอดสองตัวที่ต่ออนุกรมกัน ดังนั้นจึงต้องใช้ไดโอดเรียงกระแสทั้งหมดหกตัว โดยการสลับกระแสของวงจรจะเกิดขึ้นทุกๆ 60 ^o หรือหกครั้งต่อรอบ

ถ้าเราเริ่มรูปแบบการนำไฟฟ้าที่ 30 ^o จะทำให้เราได้รูปแบบการนำไฟฟ้าสำหรับกระแสโหลดดังนี้: D _1-4 D _1-6 D _3-6 D _3-2 D _5-2 D _5-4 และกลับไปที่ D _1-4 และ D _1-6 สำหรับลำดับเฟสถัดไปดังที่แสดง

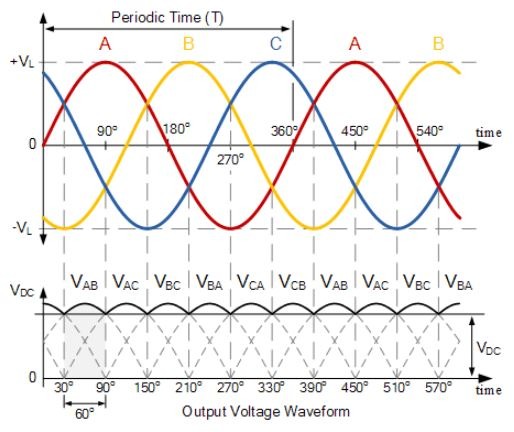

รูปคลื่นการนำไฟฟ้าของวงจรเรียงกระแสสามเฟสแบบเต็มคลื่น

ในวงจรเรียงกระแสไฟฟ้า 3 เฟส การนำกระแสจะเกิดขึ้นในไดโอดที่มีศักย์ไฟฟ้าบวกมากที่สุดและไดโอดที่มีศักย์ไฟฟ้าลบมากที่สุดที่สอดคล้องกันเสมอ ดังนั้นเมื่อเฟสทั้งสามหมุนผ่านขั้วต่อของวงจรเรียงกระแส การนำกระแสจึงส่งผ่านจากไดโอดหนึ่งไปยังอีกไดโอดหนึ่ง

จากนั้นไดโอดแต่ละตัวจะนำกระแสเป็นเวลา 120 ^o (หนึ่งในสาม) ในแต่ละรอบการจ่ายไฟ แต่เนื่องจากต้องใช้ไดโอดสองตัวในการนำกระแสเป็นคู่ ดังนั้นไดโอดแต่ละคู่จะนำกระแสเพียง 60 ^o (หนึ่งในหก) ของรอบในเวลาใดเวลาหนึ่งดังที่แสดงไว้ข้างต้น

ดังนั้นเราจึงสามารถกล่าวได้อย่างถูกต้องว่า สำหรับวงจรเรียงกระแส 3 เฟสที่ป้อนด้วยขดลวดทุติยภูมิของหม้อแปลง “3” ตัว แต่ละเฟสจะถูกคั่นด้วยมุม 360 ^o /3 ซึ่งต้องใช้ไดโอด 2*3 ตัว

นอกจากนี้ โปรดทราบว่า ต่างจากวงจรเรียงกระแสครึ่งคลื่นแบบก่อนหน้า วงจรเรียงกระแสนี้ไม่มีการเชื่อมต่อร่วมกันระหว่างขั้วอินพุตและเอาต์พุต ดังนั้นจึงสามารถป้อนไฟเลี้ยงจากหม้อแปลงแบบต่อแบบสตาร์หรือแบบเดลต้าได้

ดังนั้นค่าเฉลี่ยของค่ากระแสตรงของรูปคลื่นแรงดันเอาต์พุตจากวงจรเรียงกระแสเต็มคลื่น 3 เฟส จึงกำหนดได้ดังนี้:

โดยที่: V _S เท่ากับ (V _L(PEAK) ÷ √ 3 ) และโดยที่ V _L(PEAK) คือแรงดันไฟฟ้าระหว่างสายสูงสุด (V _L *1.414)

ตัวอย่างการแก้ไขกระแสไฟฟ้าสามเฟส ตัวอย่างที่ 2

ต้องการวงจรเรียงกระแสแบบบริดจ์เต็มคลื่น 3 เฟส เพื่อจ่ายโหลดความต้านทาน 150 โอห์ม จากแหล่งจ่ายไฟแบบเดลต้า 3 เฟส 127 โวลต์ 60 เฮิรตซ์ โดยไม่คิดถึงแรงดันตกคร่อมไดโอด จงคำนวณ: 1. แรงดันไฟออกกระแสตรงของวงจรเรียงกระแส และ 2. กระแสโหลด

1). แรงดันไฟฟ้าขาออก DC:

แรงดันไฟฟ้าสาย RMS (Root Mean Squared) คือ 127 โวลต์ ดังนั้นแรงดันไฟฟ้าสูงสุดระหว่างสาย (V _L-L(PEAK) ) จะเป็น:

เนื่องจากแหล่งจ่ายไฟเป็นแบบ 3 เฟส แรงดันเฟสต่อกลาง (V _P-N ) ของเฟสใดๆ จะเป็นดังนี้:

โปรดทราบว่าโดยพื้นฐานแล้วนี่ก็เหมือนกับการพูดว่า:

ดังนั้น แรงดันไฟฟ้ากระแสตรงเฉลี่ยที่ได้จากวงจรเรียงกระแสแบบเต็มคลื่น 3 เฟส จึงมีค่าดังนี้:

อีกครั้ง เราสามารถลดความซับซ้อนทางคณิตศาสตร์ลงได้เล็กน้อย โดยกล่าวอย่างถูกต้องว่า สำหรับค่าแรงดัน RMS ระหว่างสายที่กำหนด ในตัวอย่างของเราคือ 127 โวลต์ แรงดันเอาต์พุต DC เฉลี่ยจะเป็นดังนี้:

2). กระแสโหลดของวงจรเรียงกระแส

สัญญาณเอาต์พุตจากวงจรเรียงกระแสจะป้อนเข้าสู่โหลดความต้านทาน 150 โอห์ม จากนั้นเมื่อใช้กฎของโอห์ม กระแสโหลดจะเป็น:

วงจรเรียงกระแส 3 เฟสแบบไม่ควบคุมใช้ไดโอดเพื่อให้ได้แรงดันเอาต์พุตเฉลี่ยที่มีค่าคงที่เมื่อเทียบกับค่าแรงดันไฟกระแสสลับขาเข้า แต่เพื่อให้แรงดันเอาต์พุตของวงจรเรียงกระแสเปลี่ยนแปลงได้ เราจำเป็นต้องแทนที่ไดโอดแบบไม่ควบคุมบางส่วนหรือทั้งหมดด้วยไทริสเตอร์ เพื่อสร้างวงจรเรียงกระแสแบบบริดจ์ที่เรียกว่าแบบควบคุมครึ่งหนึ่งหรือแบบควบคุมเต็มรูปแบบ

ไทริสเตอร์เป็นอุปกรณ์เซมิคอนดักเตอร์ที่มีสามขั้ว และเมื่อมีการป้อนพัลส์กระตุ้นที่เหมาะสมไปยังขั้วเกตของไทริสเตอร์ ในขณะที่แรงดันไฟฟ้าระหว่างขั้วแอโนดและแคโทดเป็นบวก อุปกรณ์จะนำกระแสและส่งผ่านกระแสโหลด

ดังนั้น การหน่วงเวลาของพัลส์กระตุ้น (มุมการจุดระเบิด) จะช่วยหน่วงช่วงเวลาที่ไทริสเตอร์จะเปิดทำงานตามธรรมชาติหากเป็นไดโอดทั่วไป และช่วงเวลาที่มันเริ่มนำกระแสเมื่อมีการป้อนพัลส์กระตุ้น

ดังนั้น ด้วยวงจรเรียงกระแส 3 เฟสแบบควบคุมที่ใช้ไทริสเตอร์แทนไดโอด เราสามารถควบคุมค่าของแรงดันไฟ DC เฉลี่ยได้โดยการควบคุมมุมการจุดระเบิดของคู่ไทริสเตอร์ และแรงดันไฟที่ได้จึงกลายเป็นฟังก์ชันของมุมการจุดระเบิด α

ดังนั้น ความแตกต่างเพียงอย่างเดียวจากสูตรที่ใช้ข้างต้นสำหรับแรงดันเอาต์พุตเฉลี่ยของวงจรเรียงกระแสแบบบริดจ์ 3 เฟส คือ มุมโคไซน์ cos(α) ของพัลส์จุดระเบิดหรือพัลส์กระตุ้น

ดังนั้น หากมุมการจุดระเบิดเป็นศูนย์ (cos(0) = 1) วงจรเรียงกระแสแบบควบคุมจะทำงานคล้ายกับวงจรเรียงกระแสไดโอด 3 เฟสแบบไม่ควบคุมก่อนหน้านี้ โดยที่แรงดันเอาต์พุตเฉลี่ยจะเท่ากัน

ตัวอย่างของวงจรเรียงกระแสแบบบริดจ์ 3 เฟสที่ควบคุมได้อย่างสมบูรณ์แสดงไว้ด้านล่าง:

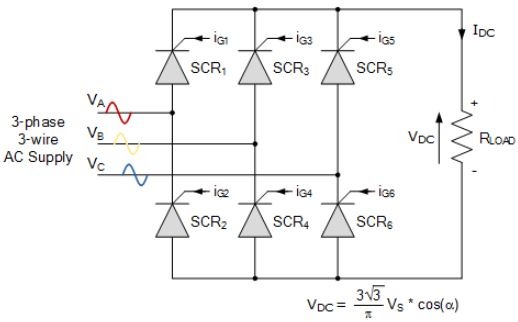

วงจรเรียงกระแสบริดจ์ 3 เฟสแบบควบคุมเต็มรูปแบบ

สรุปบทเรียนเกี่ยวกับการแก้ไขกระแสไฟฟ้าสามเฟส

ในบทเรียนนี้ เราได้เห็นแล้วว่า การแปลงกระแสไฟฟ้าสามเฟสเป็นกระแสตรง (DC) คือกระบวนการแปลงกระแสไฟฟ้าสลับสามเฟสให้เป็นแรงดันไฟฟ้ากระแสตรงแบบเป็นจังหวะ เนื่องจากกระบวนการแปลงกระแสไฟฟ้าสลับเป็นแรงดันไฟฟ้าและความถี่แบบไซน์เวฟ ให้เป็นแรงดันไฟฟ้ากระแสตรงคงที่ ดังนั้น การแปลงกระแสไฟฟ้าสลับเป็นกระแสไฟฟ้าแบบทิศทางเดียวจึงเปลี่ยนแหล่งจ่ายไฟสลับให้เป็นแหล่งจ่ายไฟแบบทิศทางเดียว

แต่เราก็ได้เห็นแล้วว่า วงจรเรียงกระแสแบบครึ่งคลื่น 3 เฟสที่ไม่มีการควบคุม ซึ่งใช้ไดโอดหนึ่งตัวต่อเฟส จำเป็นต้องใช้แหล่งจ่ายไฟแบบต่อแบบดาวเป็นสายกลาง (N) เส้นที่สี่ เพื่อปิดวงจรจากโหลดไปยังแหล่งจ่ายไฟ

วงจรเรียงกระแสแบบบริดจ์เต็มคลื่น 3 เฟส ซึ่งใช้ไดโอดสองตัวต่อเฟส ต้องการเพียงสายไฟหลักสามเส้น โดยไม่ต้องมีสายกลาง เช่นเดียวกับแหล่งจ่ายไฟแบบต่อเดลต้า

ข้อดีอีกประการหนึ่งของ วงจรเรียงกระแสแบบบริดจ์เต็มคลื่น คือ กระแสโหลดจะกระจายอย่างสมดุลทั่วทั้งบริดจ์ ช่วยเพิ่มประสิทธิภาพ (อัตราส่วนของกำลังไฟฟ้ากระแสตรงขาออกต่อกำลังไฟฟ้าขาเข้า) และลดปริมาณระลอกคลื่นทั้งในด้านแอมพลิจูดและความถี่ เมื่อเทียบกับวงจรเรียงกระแสแบบครึ่งคลื่น

การเพิ่มจำนวนเฟสและไดโอดภายในวงจรบริดจ์จะช่วยให้ได้แรงดันไฟ DC เฉลี่ยที่สูงขึ้นโดยมีแอมพลิจูดของระลอกคลื่นน้อยลง ตัวอย่างเช่น ในการแก้ไขกระแสสลับแบบ 6 เฟส ไดโอดแต่ละตัวจะนำกระแสเพียงหนึ่งในหกของรอบเท่านั้น

นอกจากนี้ วงจรเรียงกระแสแบบหลายเฟสหรือหลายเฟสจะสร้างความถี่ระลอกคลื่นที่สูงกว่า ซึ่งหมายถึงการกรองด้วยตัวเก็บประจุที่น้อยลง และแรงดันเอาต์พุตที่ราบเรียบกว่ามาก ดังนั้น วงจรเรียงกระแสแบบไม่ควบคุม 6, 12, 15 และแม้แต่ 24 เฟส จึงสามารถออกแบบเพื่อปรับปรุงค่าระลอกคลื่นสำหรับการใช้งานต่างๆ ได้
