ในระบบฝังตัว สมัยใหม่ ไม่ว่าจะเป็นระบบควบคุมอิเล็กทรอนิกส์ (ECU) ในรถยนต์ อุปกรณ์ IoT สำหรับผู้บริโภค หรือตัวควบคุมทางอุตสาหกรรม การจัดการหน่วยความจำอย่างมีประสิทธิภาพถือเป็นหัวใจสำคัญของประสิทธิภาพและความน่าเชื่อถือของระบบ แตกต่างจากคอมพิวเตอร์ทั่วไป อุปกรณ์ฝังตัวทำงานภายใต้ข้อจำกัดของหน่วยความจำอย่างเข้มงวด โดยมักต้องรักษาสมดุลระหว่าง RAM ที่จำกัด พื้นที่จัดเก็บข้อมูลคงที่ งบประมาณด้านพลังงานต่ำ และข้อกำหนดในการประมวลผลแบบเรียลไทม์ ดังนั้น การทำความเข้าใจวิธีการจัดสรร ปรับให้เหมาะสม และปกป้องหน่วยความจำจึงมีความสำคัญอย่างยิ่งต่อการสร้างแอปพลิเคชันฝังตัวที่มีเสถียรภาพและปรับขนาดได้

บทนำ — การจัดการหน่วยความจำในระบบฝังตัว

การจัดการหน่วยความจำถือเป็นหนึ่งในเสาหลักที่สำคัญที่สุดของ การออกแบบ ระบบฝังตัวต่างจากคอมพิวเตอร์เดสก์ท็อปหรืออุปกรณ์พกพา ฮาร์ดแวร์ฝังตัวถูกสร้างขึ้นด้วยงบประมาณหน่วยความจำที่จำกัด ขนาดพื้นที่จัดเก็บข้อมูลคงที่ และข้อกำหนดแบบเรียลไทม์ที่เข้มงวด นั่นหมายความว่าแม้แต่ความไม่ eficiente เพียงเล็กน้อย เช่น บัฟเฟอร์ที่ไม่ได้รับการปรับแต่ง หน่วยความจำรั่วไหล หรือกลยุทธ์การจัดสรรที่ออกแบบมาไม่ดี ก็อาจนำไปสู่ความล้มเหลวของระบบอย่างร้ายแรงได้ ในการพัฒนาระบบฝังตัว ทุกไบต์มีความสำคัญ

เหตุใดอุปกรณ์ฝังตัวจึงมีข้อจำกัดด้านหน่วยความจำอย่างเข้มงวด

ระบบฝังตัวมักทำงานบน ไมโครคอนโทรลเลอร์ราคาประหยัดที่มี SRAM จำกัด (2 KB–512 KB) และหน่วยความจำแฟลชแบบตายตัว ข้อจำกัดเหล่านี้มาจาก:

• การออกแบบฮาร์ดแวร์ที่คำนึงถึงต้นทุน

• ข้อจำกัดด้านการใช้พลังงาน

• ข้อจำกัดด้านขนาดของแผงวงจรทางกายภาพ

• ข้อกำหนดการประมวลผลแบบเรียลไทม์

• สถาปัตยกรรมเฉพาะด้าน (เช่น ยานยนต์, IoT , อุตสาหกรรม)


เนื่องจากข้อจำกัดเหล่านี้ นักพัฒนาจึงต้องออกแบบการใช้หน่วยความจำอย่างรอบคอบเพื่อให้มั่นใจว่าโค้ด ข้อมูล บัฟเฟอร์ และการดำเนินการ I/O นั้นเหมาะสมกับพื้นที่ที่มีอยู่

การจัดการหน่วยความจำที่ไม่ดีส่งผลให้ระบบล่มได้อย่างไร

เมื่อการจัดการหน่วยความจำไม่เหมาะสม อุปกรณ์ฝังตัวจะแสดงปัญหาต่างๆ เช่น:

• เกิด Stack Overflow (ทำให้เกิดการรีเซ็ตโดยไม่คาดคิด)

• การแตกกระจายของฮีป(นำไปสู่ความล้มเหลวในการจัดสรรหน่วยความจำ)

• ปัญหาหน่วยความจำรั่วไหล(ประสิทธิภาพการทำงานช้าลง และในที่สุดเครื่องจะค้าง)

• ตัวชี้ที่เสียหาย(พฤติกรรมที่ไม่แน่นอน สถานะที่ไม่ปลอดภัย)

• หน่วยความจำแฟลชเสื่อมสภาพเนื่องจากรอบการเขียนที่ไม่มีประสิทธิภาพ


ในระบบที่มีความสำคัญต่อภารกิจ เช่น หน่วยควบคุมอิเล็กทรอนิกส์ (ECU) ในรถยนต์ หรืออุปกรณ์ทางการแพทย์ ความล้มเหลวเหล่านี้อาจทำให้ระบบหยุดทำงาน เกิดความเสี่ยงด้านความปลอดภัย หรือต้องเรียกคืนผลิตภัณฑ์

สิ่งที่ผู้อ่านจะได้เรียนรู้จากคู่มือเล่มนี้

คู่มือนี้จัดทำขึ้นเพื่อให้คุณเข้าใจการจัดการหน่วยความจำอย่างครบถ้วน ตั้งแต่พื้นฐานไปจนถึงการแก้ไขข้อผิดพลาด เมื่ออ่านจบแล้ว คุณจะสามารถ:

• ทำความเข้าใจเกี่ยวกับประเภทของหน่วยความจำและวิธีการทำงานของหน่วยความจำเหล่านั้น

• ออกแบบสถาปัตยกรรมหน่วยความจำที่มีประสิทธิภาพ

• ประยุกต์ใช้เทคนิคการเพิ่มประสิทธิภาพสมัยใหม่

• แก้ไขปัญหาที่เกี่ยวข้องกับหน่วยความจำได้อย่างมีประสิทธิภาพ

• นำแนวปฏิบัติที่ดีที่สุดที่ใช้ในผลิตภัณฑ์ฝังตัวในโลกแห่งความเป็นจริงมาใช้


หัวข้อที่ครอบคลุม

เราจะมาอธิบายแนวคิดหลักที่วิศวกรระบบฝังตัวทุกคนต้องเชี่ยวชาญ:

• หน่วยความจำแบบคงที่เทียบกับหน่วยความจำแบบไดนามิก

• ความแตกต่างระหว่างFlash, EEPROM, SRAM และ DRAM

• โครงสร้างหน่วยความจำ (สแต็ก, ฮีป, ข้อมูล, BSS)

• พฤติกรรมหน่วยความจำที่ขับเคลื่อนด้วยการขัดจังหวะ

• กลไกการป้องกันหน่วยความจำ


ภาพรวมสถาปัตยกรรม

คุณจะได้เรียนรู้เกี่ยวกับโครงสร้างของสถาปัตยกรรมหน่วยความจำแบบฝังตัว ซึ่งรวมถึง:

• วิธีที่คอมไพเลอร์จัดสรรหน่วยความจำ

• การแมปสคริปต์ตัวเชื่อมโยงและการจัดวางส่วนต่างๆ

• การใช้MPUสำหรับการป้องกันหน่วยความจำ

• ทำความเข้าใจสถาปัตยกรรมแบบฮาร์วาร์ดเทียบกับแบบวอนนอยมันน์

• การแบ่งพาร์ติชั่นหน่วยความจำบูตโหลดเดอร์และแอปพลิเคชัน


เทคนิคการเพิ่มประสิทธิภาพ

เราจะสำรวจวิธีการปฏิบัติเพื่อลดการใช้หน่วยความจำ:

• การลดขนาดโค้ด (การควบคุมแบบอินไลน์ การกำจัดโค้ดที่ไม่ได้ใช้งาน)

• การวิเคราะห์การใช้งานสแต็ก

• การกำจัดฮีปเพื่อพฤติกรรมที่แน่นอน

• การปรับระดับการสึกหรอแบบแฟลช

• การเคลื่อนย้ายข้อมูลโดยใช้ DMA เพื่อลดภาระของบัฟเฟอร์


กลยุทธ์การดีบัก

คุณจะได้รับความรู้เชิงปฏิบัติเกี่ยวกับการใช้เครื่องมือและวิธีการแก้ไขข้อผิดพลาด:

• การตรวจจับการรั่วไหลโดยใช้การวิเคราะห์สถิต

• การตรวจสอบการใช้งานสแต็กด้วยระดับน้ำสูงสุด

• การใช้ JTAG/SWD สำหรับการติดตามหน่วยความจำ

• ทดสอบหน่วยความจำภายใต้ภาระงานและสภาวะการทำงานระยะยาว


ตัวอย่างจริง

สุดท้ายนี้ คุณจะได้เห็นสถานการณ์จริงจาก:

• หน่วยควบคุมอิเล็กทรอนิกส์ (ECU) ในรถยนต์ที่ประมวลผลข้อมูลเซ็นเซอร์แบบเรียลไทม์

• อุปกรณ์ IoT ที่จัดการการอัปเดต OTA บนหน่วยความจำแฟลชที่มีจำกัด

• ระบบอุตสาหกรรมที่มีข้อกำหนดด้านการป้องกันหน่วยความจำที่เข้มงวด


อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ปรับปรุงประสิทธิภาพแบตเตอรี่และหน่วยความจำเพื่ออายุการใช้งานที่ยาวนานขึ้น

การจัดการหน่วยความจำในระบบฝังตัวคืออะไร?

การจัดการหน่วยความจำในระบบฝังตัว หมายถึง วิธีที่ไมโครคอนโทรลเลอร์จัดเก็บ จัดระเบียบ และใช้งานข้อมูลและคำสั่งโปรแกรมภายในหน่วยความจำที่มีจำกัด
เพื่อให้มั่นใจว่าข้อมูลที่ถูกต้องถูกจัดเก็บไว้ในตำแหน่งที่ถูกต้อง หน่วยความจำไม่ถูกสิ้นเปลือง และแอปพลิเคชันทำงานได้อย่างราบรื่นโดยไม่มีข้อผิดพลาด หน่วยความจำล้น หรือความล่าช้า

กล่าวโดยง่ายคือ
เป็นเทคนิคการใช้หน่วยความจำขนาดเล็กของไมโครคอนโทรลเลอร์อย่างระมัดระวัง เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและเชื่อถือได้

วิธีการทำงานของหน่วยความจำไมโครคอนโทรลเลอร์

ไมโครคอนโทรลเลอร์ทุกตัวมีหน่วยความจำหลักสองประเภท:

1. หน่วยความจำโปรแกรม (แฟลช/รอม)

   • จัดเก็บเฟิร์มแวร์หรือโค้ดอย่างถาวร

   • ยังคงใช้งานได้แม้ไฟดับ

   • เก็บคำสั่ง ข้อมูลคงที่ บูตโหลดเดอร์ ฯลฯ

2. หน่วยความจำข้อมูล (SRAM/DRAM)

   • จัดเก็บตัวแปรชั่วคราวและข้อมูลขณะรันไทม์

   • จะถูกล้างออกเมื่ออุปกรณ์รีเซ็ต

   • ใช้โดยสแต็ก ฮีป และตัวแปรส่วนกลาง


ภายใน MCU จะแบ่งหน่วยความจำออกเป็นส่วนต่างๆ เช่น:

• ส่วนข้อความ/รหัส– ส่วนที่ใช้จัดเก็บรหัสเครื่อง

• ข้อมูลและระบบสนับสนุนธุรกิจ (BSS) – ตัวแปรทั่วโลกและตัวแปรคงที่

• ฮีป– การจัดสรรแบบไดนามิก (malloc, new)

• สแต็ก– การเรียกฟังก์ชัน ตัวแปรโลคอล


การทำความเข้าใจเกี่ยวกับภูมิภาคเหล่านี้จะช่วยหลีกเลี่ยงปัญหาทั่วไป เช่น สแต็กโอเวอร์โฟลว์ การแตกกระจายของหน่วยความจำ หรือการรั่วไหลของหน่วยความจำ

ตัวอย่าง l-World (ESP32 / STM32)

ESP32

• มีหน่วยความจำ RAM ทั้งภายนอกและภายใน

• ใช้หน่วยความจำแฟลชในการจัดเก็บเฟิร์มแวร์

• จัดสรรหน่วยความจำสำหรับสแต็ก Wi-Fi/BT, งาน และบัฟเฟอร์

• จำเป็นต้องแบ่งงานของ FreeRTOS อย่างระมัดระวังเพื่อหลีกเลี่ยงข้อผิดพลาด


ตัวอย่าง: หากคุณใช้งาน Wi-Fi และ BLE หลายตัวพร้อมกัน การจัดสรรหน่วยความจำที่ไม่ดีอาจทำให้เกิด "ข้อผิดพลาด Guru Meditation" เนื่องจากหน่วยความจำสแต็กหมดลง

เอสทีเอ็ม32

• ใช้ชุดหน่วยความจำ SRAM ที่เชื่อมต่อกันอย่างแน่นหนา

• หน่วยความจำแฟลชจะจัดเก็บคำสั่งโปรแกรมทั้งหมด

• นักพัฒนาซอฟต์แวร์เพิ่มประสิทธิภาพการใช้หน่วยความจำโดยใช้สคริปต์ลิงเกอร์ (ไฟล์ LD)

• เหมาะอย่างยิ่งสำหรับแอปพลิเคชันแบบเรียลไทม์เนื่องจากโครงสร้างหน่วยความจำที่แน่นอน


ตัวอย่าง:
การวางโค้ดที่ต้องการความแม่นยำสูงไว้ใน CCM (Core-Coupled Memory) จะช่วยเพิ่มความเร็วได้ เนื่องจากไม่ต้องผ่านบัสและแคช

การจัดวางหน่วยความจำภายใน MCU (คำอธิบายภาพโดยย่อ)

ด้านล่างนี้เป็นภาพประกอบแบบข้อความอย่างง่ายเพื่อช่วยให้ผู้เริ่มต้นเข้าใจว่าหน่วยความจำอยู่ตรงไหนภายในไมโครคอนโทรลเลอร์:

| รีจิสเตอร์อุปกรณ์ต่อพ่วง (อินพุต/เอาต์พุต) |

| RAM ฟังก์ชันพิเศษ |

หรือภาพลักษณ์ที่คล้ายกับ MCU มากกว่า:

[จำนวนคอร์ CPU]

   |– แฟลช (เฟิร์มแวร์)

   |– SRAM Bank 1 (Stack)

   |– SRAM Bank 2 (Heap / Data)

   |– รีจิสเตอร์และอุปกรณ์ต่อพ่วง

รูปแบบนี้ช่วยให้นักพัฒนาเข้าใจวิธีการทำงานของตัวแปร บัฟเฟอร์ และฟังก์ชันภายในชิปได้ดียิ่งขึ้น

ประเภทของหน่วยความจำที่ใช้ในระบบฝังตัว

ระบบฝังตัวใช้หน่วยความจำแบบระเหยและแบบถาวรผสมผสานกันเพื่อจัดเก็บโค้ด ตัวแปร ข้อมูลการกำหนดค่า และข้อมูลการประมวลผลแบบเรียลไทม์ หน่วยความจำแต่ละประเภทมีวัตถุประสงค์เฉพาะตามความเร็ว ขนาด ต้นทุน และการใช้พลังงาน การทำความเข้าใจหมวดหมู่หน่วยความจำเหล่านี้มีความสำคัญอย่างยิ่งต่อการออกแบบผลิตภัณฑ์ฝังตัวที่เชื่อถือได้

แรม (เอสแรม, ดีแรม)

RAM (หน่วยความจำเข้าถึงแบบสุ่ม) เป็น หน่วยความจำ แบบระเหยได้หมายความว่าข้อมูลจะหายไปเมื่อตัดกระแสไฟ RAM จะเก็บค่าตัวแปร ข้อมูลขณะทำงาน และข้อมูลในสแต็ก/ฮีปในระหว่างการทำงานของโปรแกรม

SRAM (หน่วยความจำแบบคงที่)

• RAM ชนิดที่เร็วที่สุดที่ใช้ในไมโครคอนโทรลเลอร์

• จัดเก็บข้อมูลโดยใช้ฟลิปฟลอป (ไม่จำเป็นต้องรีเฟรช)

• ใช้พลังงานมากกว่าและมีราคาแพงกว่า

• โดยทั่วไปใช้สำหรับไฟล์รีจิสเตอร์ แคช และหน่วยความจำบนชิป

ดีแรม (หน่วยความจำแบบไดนามิก)

• จำเป็นต้องรีเฟรชข้อมูลเป็นระยะเพื่อรักษาข้อมูลให้คงอยู่

• ราคาถูกกว่าและมีขนาดใหญ่กว่าให้เลือก

• ใช้ในระบบฝังตัวประสิทธิภาพสูง( บอร์ด Linux , อุปกรณ์ AI Edge)


สิ่งที่จัดเก็บไว้:

• ตัวแปรทั่วโลก

• ตัวแปรท้องถิ่น

• สแต็ก/ฮีป

• บัฟเฟอร์แบบเรียลไทม์

• ข้อมูลชั่วคราว


แฟลช/รอม

หน่วยความจำแฟลช(หน่วยความจำ ROM ชนิดหนึ่งที่ไม่ลบเลือน) จะจัดเก็บรหัสโปรแกรมและข้อมูลระบบที่สำคัญอย่างถาวร

เหตุใด Flash จึงมีความสำคัญ:

• สามารถเก็บรักษาข้อมูลได้แม้ไม่มีกระแสไฟฟ้า

• รองรับการอัปเดตเฟิร์มแวร์ภาคสนาม (OTA)

• ใช้ในไมโครคอนโทรลเลอร์สมัยใหม่ทุกรุ่น


ข้อมูลที่จัดเก็บในหน่วยความจำแฟลช/รอม:

• รหัสโปรแกรมหลัก ( เฟิร์มแวร์ )
• บูตโหลดเดอร์
• ตารางค้นหา

• ตัวแปรคงที่ ( ข้อมูลคงที่ )

• เคอร์เนล RTOS

• เวกเตอร์ขัดจังหวะ (ในสถาปัตยกรรมหลายแบบ)


ตัวอย่าง: ไมโครคอนโทรลเลอร์ STM32 จัดเก็บเฟิร์มแวร์และบูตโหลดเดอร์ทั้งหมดไว้ในหน่วยความจำแฟลชภายใน

อีพีรอม

EEPROM (Electrically Erasable Programmable ROM) คือหน่วยความจำแบบไม่ลบเลือนที่ใช้สำหรับจัดเก็บข้อมูลจำนวนเล็กน้อยซึ่งต้องคงอยู่แม้หลังจากปิดเครื่องแล้ว

คุณสมบัติหลัก

• ความสามารถในการลบ/เขียนข้อมูลแบบไบต์ต่อไบต์

• จำนวนรอบการเขียนที่จำกัด (โดยทั่วไป 100,000–1,000,000 รอบ)

• ช้ากว่า Flash แต่มีความยืดหยุ่นสำหรับการอัปเดตขนาดเล็ก


EEPROM เก็บข้อมูลอะไรบ้าง:

• ค่าการสอบเทียบ

• การตั้งค่าผู้ใช้

• หมายเลขประจำเครื่อง

• การกำหนดค่าอุปกรณ์

• สถานะอุปกรณ์ล่าสุดที่ทราบ


ตัวอย่าง: เครื่องใช้ไฟฟ้าในบ้านจะจัดเก็บการตั้งค่าของผู้ใช้(เช่น ความเร็วพัดลม) ไว้ใน EEPROM

หน่วยความจำแคช

หน่วยความจำแคชเป็นหน่วยความจำขนาดเล็กที่มีความเร็วสูงมาก ใช้ในไมโครคอนโทรลเลอร์ (MCU/MPU) ขั้นสูง เพื่อเพิ่มความเร็วในการเข้าถึงหน่วยความจำแฟลชหรือแรม

เหตุใดจึงต้องใช้แคช:

• หน่วยความจำแฟลชและ DRAM มีความเร็วช้ากว่า CPU

• แคชช่วยลดการหยุดชะงักของคำสั่ง

• ช่วยเพิ่มประสิทธิภาพการทำงานแบบเรียลไทม์ในโปรเซสเซอร์ Cortex-A และ Cortex-M ระดับสูง


ประเภทของแคช:

• แคชคำสั่ง

• แคชข้อมูล

• แคชรวม


ตัวอย่าง: โปรเซสเซอร์ Cortex-A53 ใน Raspberry Pi ใช้แคช L1 และ L2 เพื่อเร่งความเร็วแอปพลิเคชัน Linux

รีจิสเตอร์เป็นหน่วยหน่วยความจำที่เร็วที่สุดและมีขนาดเล็กที่สุดภายในซีพียู
รีจิสเตอร์ฟังก์ชันพิเศษ (SFRs) ควบคุมตัวจับเวลา, ADC, GPIO, UART, PWM เป็นต้น

วัตถุประสงค์:

• ระงับคำสั่ง/ข้อมูลที่กำลังประมวลผลไว้ชั่วคราว

• ควบคุมพฤติกรรมส่วนปลาย

• รักษาสถานะ CPU


ตัวอย่างของทะเบียน:

• ตัวนับโปรแกรม (PC)

• ตัวชี้สแต็ก (SP)

• ทะเบียนสถานะ

• รีจิสเตอร์การกำหนดค่าตัวจับเวลา/ADC


ตัวอย่าง: การเปลี่ยนค่า Duty Cycle ของ PWM ใน Arduino เกี่ยวข้องกับการเขียนค่าลงใน Timer Control Register

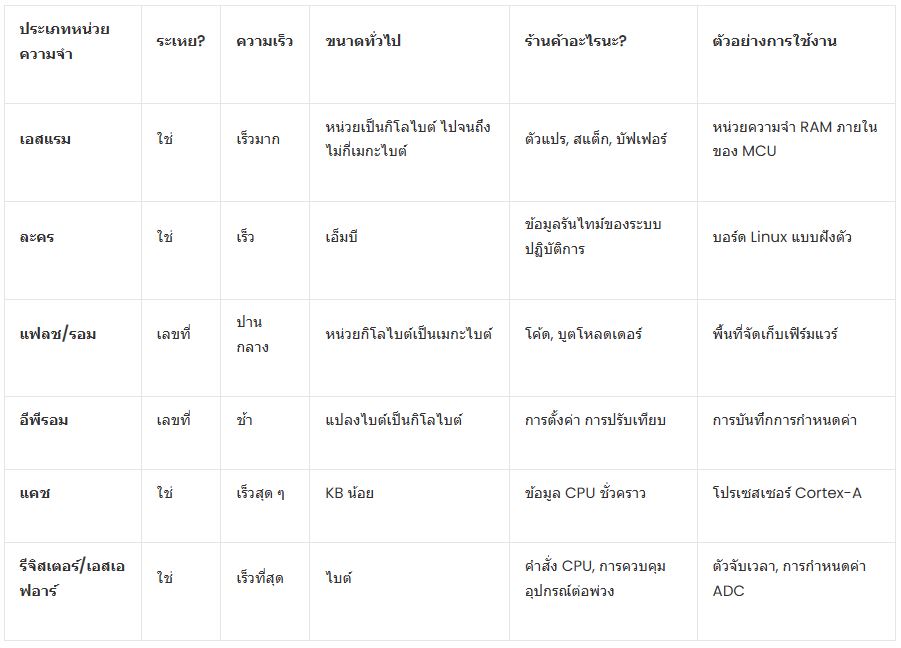

ความแตกต่างระหว่างหน่วยความจำแต่ละประเภท

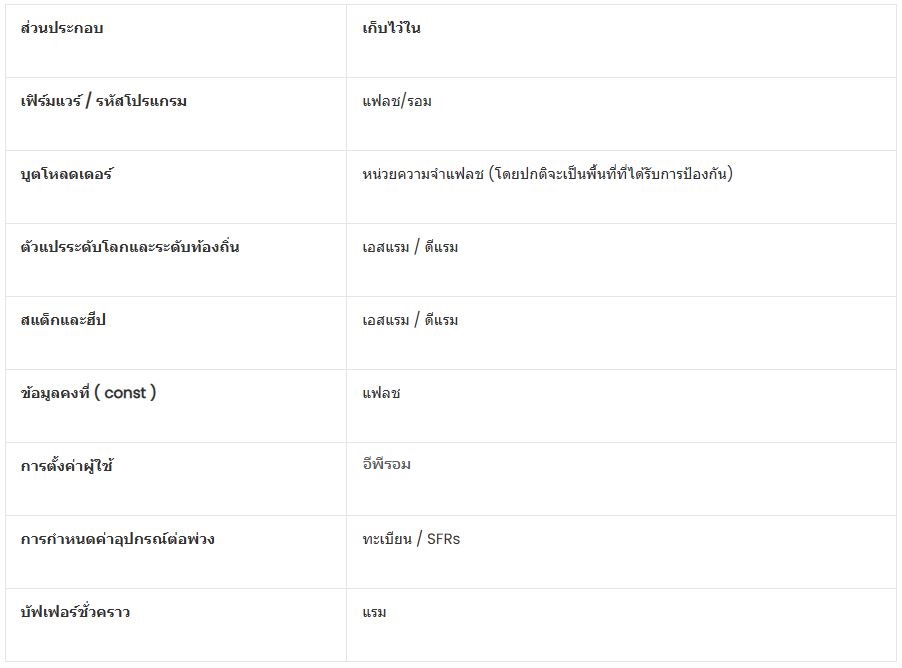

หน่วยความจำใดที่เก็บโค้ด ตัวแปร บูตโหลดเดอร์ ฯลฯ?

ตัวอย่างเชิงปฏิบัติ

ตัวอย่างที่ 1: Arduino Uno (ATmega328P)

• หน่วยความจำแฟลช (32 KB): สำหรับจัดเก็บโค้ดโปรแกรม (เฟิร์มแวร์)

• SRAM (2 KB): จัดเก็บตัวแปรและสแต็ก

• EEPROM (1 KB): จัดเก็บข้อมูลผู้ใช้ที่บันทึกไว้

• รีจิสเตอร์: ควบคุม GPIO, ตัวจับเวลา, ADC


ตัวอย่างที่ 2: ไมโครคอนโทรลเลอร์ STM32

• หน่วยความจำแฟลช (64 KB–2 MB): เฟิร์มแวร์ + บูตโหลดเดอร์

• SRAM (8 KB–512 KB): ตัวแปร, งานของระบบปฏิบัติการแบบเรียลไทม์ (RTOS )

• EEPROM (จำลองใน Flash): ข้อมูลการกำหนดค่า

• แคช (ในรุ่นระดับสูง): ช่วยเพิ่มความเร็วในการประมวลผลโค้ด


ตัวอย่างที่ 3: Raspberry Pi (ระบบปฏิบัติการ Linux)

• การ์ด SD / eMMC: อิมเมจระบบปฏิบัติการ + ระบบไฟล์

• DRAM (1–8 GB): กระบวนการทำงาน, แอปพลิเคชัน

• แคช (L1/L2): การเพิ่มประสิทธิภาพการทำงาน


รีจิสเตอร์: ควบคุมอุปกรณ์ต่อพ่วงผ่านอินพุต/เอาต์พุตที่แมปกับหน่วยความจำ

สถาปัตยกรรมหน่วยความจำในไมโครคอนโทรลเลอร์

ไมโครคอนโทรลเลอร์ถูกสร้างขึ้นด้วยโครงสร้างหน่วยความจำที่กะทัดรัดและจัดระเบียบอย่างดี ทำให้สามารถทำงานได้อย่างมีประสิทธิภาพภายใต้ข้อจำกัดของฮาร์ดแวร์ แตกต่างจากโปรเซสเซอร์สำหรับเดสก์ท็อป ไมโครคอนโทรลเลอร์จะแบ่งหน่วยความจำออกเป็นส่วนๆ อย่างชัดเจน สำหรับคำสั่งโปรแกรม ค่าคงที่ ตัวแปรขณะทำงาน ข้อมูลชั่วคราว และการจัดสรรแบบไดนามิก การเข้าใจวิธีการทำงานของส่วนต่างๆ เหล่านี้มีความสำคัญอย่างยิ่งต่อการเขียนเฟิร์มแวร์ที่เชื่อถือได้ ลดข้อผิดพลาดขณะทำงาน และทำให้ได้พฤติกรรมที่คาดการณ์ได้ในแอปพลิเคชันแบบเรียลไทม์

ตระกูลไมโครคอนโทรลเลอร์ (MCU) ที่ได้รับความนิยมส่วนใหญ่ เช่น ARM Cortex-M, PIC, AVR และ RISC-V มีโครงสร้างพื้นฐานที่คล้ายคลึงกัน โดยใช้ Flash/ROM สำหรับจัดเก็บโปรแกรม และ SRAM สำหรับตัวแปรและงานประมวลผล ด้านล่างนี้คือรายละเอียดโดยย่อของแต่ละส่วนหน่วยความจำที่สำคัญ

หน่วยความจำรหัส

หน่วยความจำสำหรับเขียนโค้ดมักจะอยู่ในหน่วยความจำแฟลชหรือรอมและนี่คือที่ที่ไมโครคอนโทรลเลอร์จัดเก็บข้อมูล:

• เฟิร์มแวร์และตรรกะของโปรแกรม

• ตารางเวกเตอร์ขัดจังหวะ

• ข้อมูลคงที่

• บูตโหลดเดอร์ (ถ้ามี)


เนื่องจากหน่วยความจำแฟลชเป็นหน่วยความจำแบบไม่ลบเลือน ข้อมูลจึงยังคงอยู่ครบถ้วนแม้ว่าอุปกรณ์จะปิดเครื่องแล้วก็ตาม ทำให้เหมาะสำหรับการจัดเก็บข้อมูลระยะยาวและสำหรับแอปพลิเคชันที่ต้องการความเสถียรหลังจากการรีเซ็ตหรือการอัปเดต OTA

หน่วยความจำข้อมูล

หน่วยความจำข้อมูล หมายถึง SRAM ซึ่งใช้สำหรับการประมวลผลทั้งหมดในระหว่างการทำงานของโปรแกรม โดยทำหน้าที่จัดการ:

• ตัวแปรขณะรันไทม์

• บัฟเฟอร์

• ค่าชั่วคราว

• การประมวลผลข้อมูลแบบเรียลไทม์


หน่วยความจำ RAM ในระบบฝังตัวมีจำกัด ดังนั้นการใช้งานอย่างมีประสิทธิภาพจึงมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงานที่ดีที่สุด

ส่วน BSS

ส่วน BSS (Block Started by Symbol) ประกอบด้วยตัวแปรส่วนกลางและตัวแปรคงที่ที่ถูกประกาศไว้ แต่ยังไม่ได้กำหนดค่าเริ่มต้น

ตัวอย่าง: I nt counter; static float temp;

คุณสมบัติ:

• ตัวแปรเหล่านี้จะถูกตั้งค่าเป็นศูนย์ โดยอัตโนมัติ เมื่อเริ่มต้นระบบ

• ใช้หน่วยความจำ RAM แต่ไม่จำเป็นต้องใช้พื้นที่จัดเก็บข้อมูลในหน่วยความจำ Flash สำหรับการเริ่มต้นระบบ

• เหมาะสำหรับตัวแปรที่ไม่จำเป็นต้องกำหนดค่าล่วงหน้า


ส่วนข้อมูล

ส่วนข้อมูล (Data segment) เก็บตัวแปรส่วนกลางและตัวแปรคงที่ซึ่งถูกกำหนดด้วยค่าเริ่มต้น

ตัวอย่าง: int limit =50;

โหมดอักขระคงที่ = 2;

ลักษณะเฉพาะ:

• ค่าเริ่มต้นจะถูกบันทึกไว้ในหน่วยความจำแฟลช

• ในระหว่างการเริ่มต้นระบบ ค่าเหล่านี้จะถูกคัดลอกไปยังหน่วยความจำ RAM

• วิธีนี้ช่วยให้เข้าถึงข้อมูลได้อย่างรวดเร็วระหว่างการประมวลผล แต่ต้องแลกมาด้วยการใช้พื้นที่หน่วยความจำแฟลชและแรมมากขึ้น


กอง

ฮีป (Heap) คือพื้นที่ที่ใช้สำหรับการจัดสรรหน่วยความจำแบบไดนามิก ซึ่งสร้างขึ้นในระหว่างการทำงานโดยใช้ฟังก์ชันต่างๆ เช่น malloc() หรือ calloc()

ใช้สำหรับ:

• บัฟเฟอร์ขนาดแปรผัน

• รายการเชื่อมโยง

• คิวและโครงสร้างข้อมูลแบบไดนามิก


ข้อควรระวัง: ในระบบฝังตัว (embedded systems) ฮีป (Heap) อาจทำให้เกิดการแตกกระจาย (fragmentation ) พฤติกรรมที่ไม่สามารถคาดเดาได้ และปัญหาเรื่องเวลา สำหรับระบบที่สำคัญหรือระบบเรียลไทม์ วิศวกรหลายคนจึงหลีกเลี่ยงการใช้ฮีปโดยสิ้นเชิง

ซ้อนกัน

สแต็ก (Stack) คือส่วนที่ไมโครคอนโทรลเลอร์จัดเก็บข้อมูล:

• ข้อมูลการเรียกใช้ฟังก์ชัน

• ตัวแปรท้องถิ่น

• ที่อยู่สำหรับส่งคืนสินค้า

• สถานะการลงทะเบียนระหว่างการขัดจังหวะ


ลักษณะเฉพาะ:

• โดยทั่วไปแล้ว ในสถาปัตยกรรม MCU ส่วนใหญ่ มันจะเติบโตลงด้านล่าง

• รวดเร็วและคาดการณ์ได้แม่นยำ ทำให้เหมาะสำหรับงานแบบเรียลไทม์

• ข้อผิดพลาด Stack Overflow อาจนำไปสู่ระบบล่มหรือข้อผิดพลาดร้ายแรง ดังนั้นการกำหนดขนาดให้ถูกต้องจึงเป็นสิ่งสำคัญ

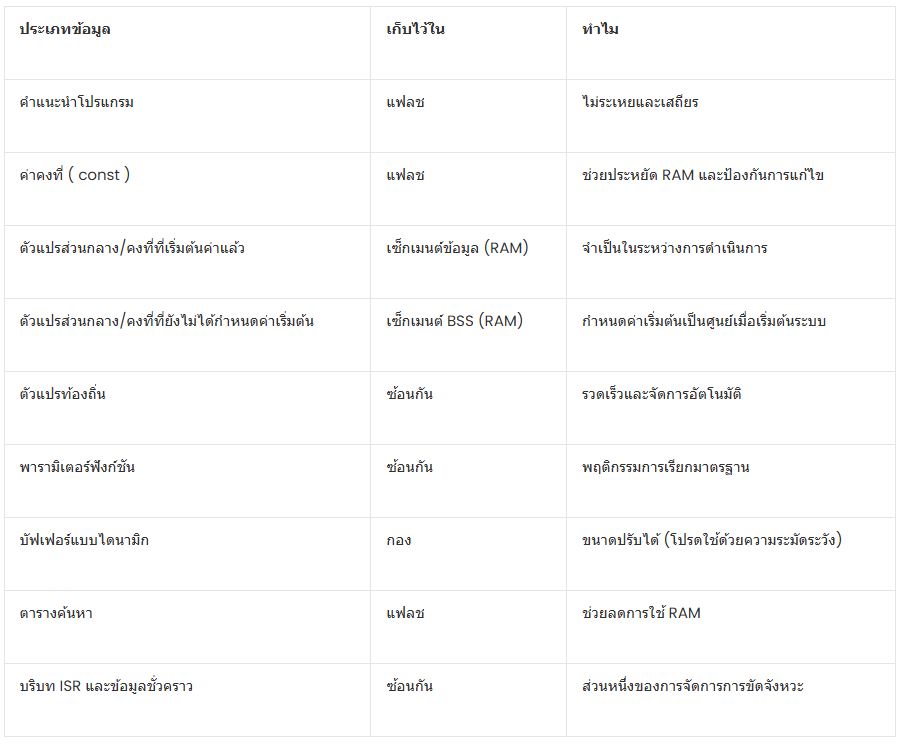

ในแอปพลิเคชันแบบฝังตัว (Embedded Applications) ส่วนประกอบต่างๆ ควรอยู่ตรงไหนบ้าง?

การเลือกพื้นที่หน่วยความจำที่เหมาะสมสำหรับข้อมูลแต่ละประเภทจะช่วยปรับปรุงประสิทธิภาพ ลดการใช้ RAM และหลีกเลี่ยงปัญหาข้อมูลเสียหาย

คำแนะนำ: ควรจัดเก็บค่าคงที่ไว้ในหน่วยความจำแฟลช ลดการใช้ตัวแปรส่วนกลางให้น้อยที่สุด จัดการการใช้งานสแต็กอย่างระมัดระวัง และหลีกเลี่ยงการใช้ฮีปในระบบที่ต้องการความรวดเร็วในการประมวลผล

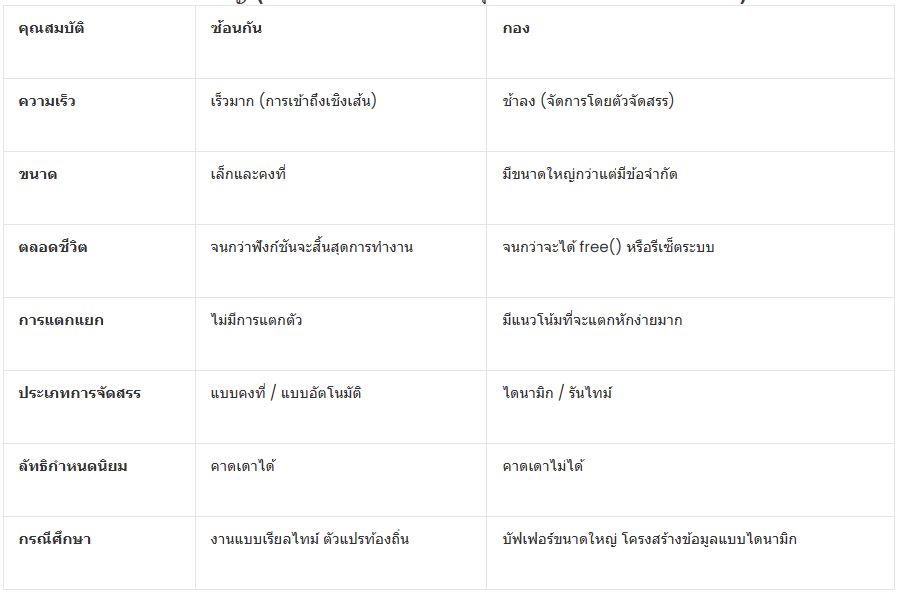

Stack กับ Heap ในระบบฝังตัว

หน่วยความจำในระบบฝังตัวมักมีจำกัด ควบคุมอย่างเข้มงวด และมีความสำคัญต่อเสถียรภาพของระบบ นั่นเป็นเหตุผลว่าทำไมStack กับ Heapจึงเป็นหนึ่งในหัวข้อที่มีการค้นหามากที่สุดในด้านวิศวกรรมระบบฝังตัว โดยเฉพาะอย่างยิ่งในกลุ่มผู้เริ่มต้นที่พยายามทำความเข้าใจว่าทำไมโปรแกรมฝังตัวจึงทำงานแตกต่างจากแอปพลิเคชันบนพีซี

ในไมโครคอนโทรลเลอร์ที่มีทรัพยากรจำกัด เช่น ARM Cortex-M , AVR หรือ PIC การเลือกใช้หน่วยความจำแบบสแต็กหรือฮีปไม่ใช่แค่เรื่องของความชอบในการเขียนโปรแกรมเท่านั้น แต่ส่งผลโดยตรงต่อประสิทธิภาพ ความแม่นยำ และความน่าเชื่อถือด้วย

Stack คืออะไร?

สแต็กคือพื้นที่หน่วยความจำที่กำหนดไว้ล่วงหน้า ซึ่งส่วนใหญ่ใช้สำหรับ:

• ตัวแปรท้องถิ่น

• พารามิเตอร์ฟังก์ชัน

• ที่อยู่สำหรับส่งคืนสินค้า

• การจัดเก็บข้อมูลชั่วคราวระหว่างการเรียกใช้ฟังก์ชัน


ในระบบฝังตัว สแต็กมักมีขนาดเล็ก(2 KB ถึง 16 KB สำหรับไมโครคอนโทรลเลอร์หลายตัว) แต่ทำงานเร็วคาดการณ์ได้และจัดการโดยอัตโนมัติ

คุณสมบัติหลักของ Stack:

• การจัดสรรแบบคงที่(ทราบขนาดตั้งแต่ขั้นตอนการคอมไพล์)

• กลไกเข้าหลังออกก่อน (LIFO)

• เข้าถึงได้รวดเร็วมาก
• ไม่มีการแตกตัว
• ล้างข้อมูลโดยอัตโนมัติเมื่อฟังก์ชันสิ้นสุดการทำงาน


เนื่องจากมีพฤติกรรมที่แน่นอน สแต็กจึงถูกนำไปใช้อย่างแพร่หลายในระบบเรียลไทม์

ฮีปคืออะไร?

ฮีป (Heap) คือพื้นที่หน่วยความจำที่ใช้สำหรับการจัดสรรแบบไดนามิกซึ่งเป็นหน่วยความจำที่จัดสรรในระหว่างการทำงานของโปรแกรมโดยใช้ฟังก์ชันต่างๆ เช่น:

malloc()

calloc()

realloc()

free()

หน่วยความจำแบบฮีปมีความยืดหยุ่นแต่คาดเดาได้ยากกว่า มันจะขยายและหดตัวในระหว่างการทำงาน ซึ่งอาจก่อให้เกิดปัญหาดังต่อไปนี้:

• การแตกแยก
• ความล้มเหลวในการจัดสรร
• ระยะเวลาการจัดสรรที่ยาวนานและคาดเดาไม่ได้

ในระบบฝังตัว (embedded systems) โดยทั่วไปแล้วฮีปจะมีขนาดเล็กมากโดยเฉพาะในไมโครคอนโทรลเลอร์ (MCU) ที่มี RAM จำกัด

ความแตกต่างที่สำคัญ (ความเร็ว ขนาด อายุการใช้งาน การแตกตัว)

ในระบบฝังตัวแบบเรียลไทม์ ความแน่นอนเป็นสิ่งสำคัญ ที่สุด ทำให้การใช้โครงสร้างข้อมูลแบบ Stack เป็นตัวเลือกที่เหมาะสมที่สุด

ตัวอย่างการใช้งาน Embedded C จริง

ตัวอย่างที่ 1: การจัดสรรหน่วยความจำแบบ Stack (ปลอดภัยและรวดเร็ว)

void task_handler() { uint8_t buffer[64];  // Allocated on stack

   // Use buffer…}

• เร็ว
• คาดเดาได้
• ปล่อยโดยอัตโนมัติเมื่อฟังก์ชันสิ้นสุด

ตัวอย่างที่ 2: การจัดสรรหน่วยความจำแบบฮีป (มีความเสี่ยงในระบบฝังตัว)

void process_data() {

   uint8_t *data = (uint8_t *)malloc(128);

if (data != NULL)  // Access memory

• Slow allocation
• Risk of memory leaks
• Risk of fragmentation

การจัดสรรหน่วยความจำช้า ความเสี่ยงต่อการรั่วไหลของหน่วยความจำความเสี่ยงต่อการแบ่งส่วนหน่วย ความจำ

คำอธิบายเกี่ยวกับ Stack Overflow และ Heap Fragmentation

1. สแต็กโอเวอร์โฟลว์

เกิดขึ้นเมื่อตัวชี้สแต็กเกินขีดจำกัด ซึ่งโดยทั่วไปเกิดจากสาเหตุ:

• การเรียกซ้ำแบบลึกหรือแบบอนันต์

• อาร์เรย์ท้องถิ่นขนาดใหญ่

• การเรียกใช้ฟังก์ชันซ้อนกันหลายครั้ง

• งาน RTOS ที่มีขนาดสแต็กเล็ก


ผลลัพธ์: ระบบล่ม, HardFault หรือการรีเซ็ต MCU โดยไม่คาดคิด

ตัวอย่าง (อันตราย):

void bad_function() {

   uint8_t huge_array[4096]; // ใหญ่เกินกว่าจะจัดเก็บใน stack ได้! }

2. การแตกตัวของฮีป

เกิดขึ้นเมื่อพื้นที่ว่างในหน่วยความจำฮีปขนาดเล็กกระจัดกระจายอยู่ระหว่างบล็อกที่จัดสรรไว้

อาการ:

• ฟังก์ชัน malloc() จะส่งคืนค่า NULL แม้ว่า หน่วยความจำว่าง ทั้งหมดจะเพียงพอ

• หน่วยความจำจะใช้งานไม่ได้เมื่อเวลาผ่านไป

• อุปกรณ์ทำงานผิดปกติหลังจากใช้งานเป็นเวลานาน


การแตกกระจายของข้อมูลเป็นอันตรายอย่างยิ่งสำหรับอุปกรณ์ IoT ที่ใช้งานต่อเนื่องเป็นเวลานาน

เหตุใดวิศวกรฝังตัวส่วนใหญ่จึงหลีกเลี่ยงการจัดสรรแบบไดนามิก

วิศวกรระบบฝังตัวส่วนใหญ่หลีกเลี่ยงการใช้ malloc() / free() เนื่องจาก:

• เวลาในการจัดสรรที่ไม่แน่นอน(ไม่ดีสำหรับระบบเรียลไทม์)

• ความเสี่ยงจากการแตกตัวของกองข้อมูล
• การแก้ไขปัญหาหน่วยความจำรั่วไหลทำได้ยาก
• หน่วยความจำ RAM ในไมโครคอนโทรลเลอร์มีจำกัด
• ระบบอาจล่มได้

แนวปฏิบัติที่ดีที่สุด (มาตรฐานปี 2026)

• ควรเลือกใช้การจัดสรรหน่วยความจำแบบคงที่หรือแบบสแต็ก
• ใช้พูลหน่วยความจำของระบบปฏิบัติการแบบเรียลไทม์ (RTOS) แทนการใช้ malloc
• จัดสรรเพียงครั้งเดียวเมื่อเริ่มต้นระบบ หากจำเป็นต้องใช้การจัดสรรแบบไดนามิก
• หลีกเลี่ยงการใช้หน่วยความจำแบบไดนามิกใน ISR (Interrupts)
• เปิดใช้งาน MPU (หน่วยป้องกันหน่วยความจำ) เพื่อการป้องกันขณะทำงาน

การจัดสรรหน่วยความจำแบบคงที่เทียบกับการจัดสรรหน่วยความจำแบบไดนามิก (พร้อมตัวอย่างภาษา C แบบฝังตัว)

การจัดสรรหน่วยความจำถือเป็นการตัดสินใจด้านการออกแบบที่สำคัญในระบบฝังตัว การเลือกใช้ หน่วยความจำ แบบคงที่หรือแบบไดนามิกส่งผลโดยตรงต่อความน่าเชื่อถือ เวลาในการทำงาน ประสิทธิภาพ และเสถียรภาพในระยะยาว โดยเฉพาะอย่างยิ่งในแอปพลิเคชันแบบเรียลไทม์และที่สำคัญต่อความปลอดภัย เช่น หน่วยควบคุมอิเล็กทรอนิกส์ (ECU ) ในรถยนต์อุปกรณ์ทางการแพทย์และตัวควบคุม IoT

การจัดสรรหน่วยความจำแบบคงที่: ข้อดี

การจัดสรรหน่วยความจำแบบคงที่ หมายถึง การจัดสรรหน่วยความจำในขั้นตอนการคอมไพล์ไม่ใช่ระหว่างการทำงานของโปรแกรม วิธีนี้เป็นวิธีที่นิยมใช้ในงานออกแบบระบบฝังตัวส่วนใหญ่ เนื่องจากให้ความแน่นอนซึ่งเป็นสิ่งสำคัญสำหรับการทำงานแบบเรียลไทม์

ข้อได้เปรียบที่สำคัญ:

• การทำงานที่แน่นอนไม่เกิดความล่าช้าขณะรันไทม์ เนื่องจากมีการจองหน่วยความจำไว้ก่อนที่โปรแกรมจะเริ่มทำงาน

• ไม่มีปัญหาเรื่องการกระจายตัวของหน่วยความจำต่างจากการจัดสรรหน่วยความจำแบบไดนามิก หน่วยความจำแบบคงที่นั้นจะมีขนาดและตำแหน่งที่แน่นอน

• ปลอดภัยกว่าสำหรับไมโครคอนโทรลเลอร์ที่ใช้พลังงานต่ำเหมาะอย่างยิ่งสำหรับระบบที่มี RAM จำกัด (เช่น บอร์ด Cortex-M0/M3, AVR, PIC)

• การดีบั๊กและการทดสอบทำได้ง่ายโครงสร้างหน่วยความจำสามารถคาดเดาได้ ช่วยเพิ่มความน่าเชื่อถือของโค้ด


ตัวอย่างภาษา C แบบฝังตัว – การจัดสรรหน่วยความจำแบบคงที่

// การจัดสรรหน่วยความจำแบบคงที่สำหรับอาร์เรย์และโครงสร้างในภาษา C แบบฝังตัว

static uint8_t sensorBuffer[64];

typedef struct {  uint16_t temperature;    uint16_t humidity; }

ข้อมูลเซ็นเซอร์;  ข้อมูลเซ็นเซอร์คงที่ envData;

วิธีนี้ช่วยให้ทราบขนาดการใช้หน่วยความจำในระหว่างการคอมไพล์ ซึ่งเป็นข้อกำหนดที่สำคัญในระบบฝังตัวหลายๆ ระบบ

เมื่อใดที่หน่วยความจำแบบไดนามิกเป็นอันตราย (โดยเฉพาะในระบบเรียลไทม์)

การจัดการหน่วยความจำแบบไดนามิก ( malloc , calloc , realloc , free ) เป็นเรื่องปกติในแอปพลิเคชันบนเดสก์ท็อป แต่มีความเสี่ยงในสภาพแวดล้อมแบบฝังตัวโดยเฉพาะอย่างยิ่งในระบบเรียลไทม์

เหตุใดจึงกลายเป็นอันตราย:

• เวลาในการจัดสรรที่ไม่แน่นอนคุณไม่สามารถรับประกันได้ว่าฟังก์ชัน malloc() จะใช้เวลานานเท่าใด ซึ่งจะทำให้เวลาในการทำงานแบบเรียลไทม์ไม่ตรงตามกำหนดเวลา

• อาจเกิดการรั่วไหลของหน่วยความจำหากมีการจัดสรรหน่วยความจำแต่ไม่เคยปล่อยคืน (หรือปล่อยคืนอย่างไม่ถูกต้อง) ไมโครคอนโทรลเลอร์ของคุณจะหยุดทำงานในที่สุด

• ไม่มีระบบจัดการขยะอัตโนมัติในตัวต่างจากแพลตฟอร์มระดับสูง ภาษา C สำหรับระบบฝังตัวมอบความรับผิดชอบทั้งหมดให้กับโปรแกรมเมอร์

• ขนาดฮีปที่จำกัดไมโครคอนโทรลเลอร์ราคาประหยัดอาจมีฮีปเพียงไม่กี่กิโลไบต์ ทำให้ปัญหาการแตกกระจายของหน่วยความจำรุนแรงขึ้นอย่างมาก


ตัวอย่าง Embedded C – การจัดสรรแบบไดนามิกที่มีความเสี่ยง

uint8_t *buffer = (uint8_t*) malloc(128);

if(buffer == NULL) {    // ระบบอาจล้มเหลวเนื่องจากฮีปไม่เพียงพอ}

แม้แต่การโทรเพียงครั้งเดียวก็อาจทำให้เกิดความล่าช้าหรือความล้มเหลวที่ไม่คาดคิดในระบบที่ต้องการความรวดเร็วในการทำงาน

ปัญหาการแตกกระจายของหน่วยความจำ

หนึ่งในปัญหาใหญ่ที่สุดในระยะยาวของการจัดสรรหน่วยความจำแบบไดนามิกในระบบฝังตัวคือการแตกกระจายของหน่วยความจำ (fragmentation )

ประเภทของการแบ่งส่วน:

• การกระจายตัวภายนอกหน่วยความจำว่างมีอยู่ แต่กระจัดกระจายอยู่ในบล็อกเล็กๆ ซึ่งไม่เพียงพอสำหรับการจัดสรรขนาดใหญ่

• การจัดสรร หน่วยความจำภายในทำให้สูญเสียหน่วยความจำมากกว่าที่ร้องขอ ส่งผลให้สิ้นเปลือง RAM


ซึ่งนำไปสู่:

• ระบบล่มแบบสุ่มหลังจากใช้งานต่อเนื่องเป็นเวลานาน

• การใช้งาน RAM เพิ่มขึ้นอย่างต่อเนื่องเป็นเวลาหลายชั่วโมง/หลายวัน

• ความล้มเหลวของภารกิจที่สำคัญ

• พฤติกรรมที่ไม่สอดคล้องกันในระบบที่ใช้ RTOS (FreeRTOS, Zephyr, ThreadX)


หากอุปกรณ์ฝังตัวของคุณจำเป็นต้องทำงานตลอด24 ชั่วโมง 7 วันต่อสัปดาห์เช่น มิเตอร์อัจฉริยะ เราเตอร์ เครื่องตรวจวัดทางการแพทย์ โดรน และเกตเวย์อุตสาหกรรม การแบ่งส่วนเครือข่ายอาจทำให้ระบบของคุณเสียหายโดยไม่รู้ตัว

ตัวอย่างสถานการณ์การแตกกระจาย:

void example() { uint8_t *a = malloc(20);

 uint8_t *b = malloc(30);

 free(a); uint8_t *c = malloc(25); // อาจล้มเหลวเนื่องจากบล็อกแตกกระจาย}

ถึงแม้จะมีหน่วยความจำว่างเหลือเฟือ การจัดสรรหน่วยความจำก็อาจล้มเหลวได้เนื่องจากบล็อกหน่วยความจำกระจัดกระจาย

ความท้าทายด้านหน่วยความจำทั่วไปในระบบฝังตัว

ระบบฝังตัว (Embedded systems) เผชิญกับความท้าทายด้านหน่วยความจำที่ไม่เหมือนใคร เนื่องจากข้อจำกัดด้านทรัพยากร ซึ่งอาจส่งผลต่อประสิทธิภาพ ความน่าเชื่อถือ และความปลอดภัย การทำความเข้าใจปัญหาเหล่านี้จึงมีความสำคัญอย่างยิ่งต่อการออกแบบซอฟต์แวร์ฝังตัวที่แข็งแกร่ง

การรั่วไหลของหน่วยความจำ

การรั่วไหลของหน่วยความจำเกิดขึ้นเมื่อหน่วยความจำที่จัดสรรแบบไดนามิกไม่ได้รับการปล่อยอย่างถูกต้อง ทำให้หน่วยความจำ RAM ถูกใช้ไปเรื่อยๆ และอาจทำให้ระบบล่มได้ตัวอย่างเช่นในโหนดเซ็นเซอร์ IoT การจัดสรรหน่วยความจำสำหรับข้อมูลเซ็นเซอร์ซ้ำๆ โดยไม่ปล่อยบัฟเฟอร์เก่าอาจทำให้ระบบหยุดทำงานเป็นเวลาหลายวัน

การป้องกัน:

• ควรใช้การจัดสรรหน่วยความจำแบบคงที่หากเป็นไปได้

• นำกลไกการติดตามหน่วยความจำมาใช้

• ตรวจสอบการใช้งานหน่วยความจำฮีปเป็นระยะด้วยเครื่องมือดีบัก เช่นValgrind หรือมอนิเตอร์เฉพาะสำหรับระบบปฏิบัติการแบบเรียลไทม์ (RTOS)


บัฟเฟอร์โอเวอร์โฟลว์

บัฟเฟอร์โอเวอร์โฟลว์เกิดขึ้นเมื่อข้อมูลมีขนาดเกินกว่าหน่วยความจำที่จัดสรรไว้ ซึ่งอาจเขียนทับหน่วยความจำที่อยู่ติดกันและทำให้เกิดพฤติกรรมผิดปกติหรือช่องโหว่ด้านความปลอดภัยตัวอย่างเช่นการเขียนข้อมูล 32 ไบต์ลงในอาร์เรย์ 16 ไบต์สำหรับข้อมูล UART อาจทำให้ตัวแปรสแต็กที่อยู่ใกล้เคียงเสียหายได้

การป้องกัน:

• ตรวจสอบขอบเขตของอาร์เรย์เสมอ
• ใช้ฟังก์ชันจัดการสตริงที่ปลอดภัย (เช่นstrncpy แทนstrcpy )
• เปิดใช้งานคำเตือนของคอมไพเลอร์สำหรับการดำเนินการกับหน่วยความจำที่ไม่ปลอดภัย


สแต็คโอเวอร์โฟลว์

Stack overflow เกิดขึ้นเมื่อการเรียกซ้ำหรือการซ้อนฟังก์ชันหลายชั้นใช้พื้นที่ Stack มากกว่าที่จัดสรรไว้ ซึ่งอาจทำให้ไมโครคอนโทรลเลอร์ล่มหรือเกิดพฤติกรรมที่ไม่สามารถคาดเดาได้ตัวอย่างเช่นการเรียกซ้ำมากเกินไปในอัลกอริทึมการประมวลผลเซ็นเซอร์บน STM32

การป้องกัน:

• วิเคราะห์ความลึกของการโทรสูงสุด

• ลดการใช้การเรียกซ้ำ; ใช้โซลูชันแบบวนซ้ำแทน

• เพิ่มขนาดสแต็กในการกำหนดค่า RTOS เมื่อจำเป็น


การแบ่งส่วนหน่วยความจำ

การจัดสรร/ยกเลิกการจัดสรรหน่วยความจำแบบไดนามิกบ่อยครั้งอาจทำให้หน่วยความจำแตกกระจาย ส่งผลให้มีบล็อกขนาดเล็กที่ใช้งานไม่ได้กระจัดกระจายอยู่ทั่วฮีปตัวอย่างเช่นใน ESP32 การจัดสรรและยกเลิกการจัดสรรบัฟเฟอร์ Wi-Fi ซ้ำๆ อาจทำให้ฮีปหมดลงได้

การป้องกัน:

• ใช้พูลหน่วยความจำสำหรับวัตถุที่ถูกจัดสรรบ่อยๆ

• ควรเลือกใช้การจัดสรรหน่วยความจำแบบคงที่

• ตรวจสอบการแตกตัวของฮีปผ่านเครื่องมือวิเคราะห์หน่วยความจำแบบฝังตัว


ข้อผิดพลาดที่เกี่ยวข้องกับตัวชี้

ตัวชี้ที่ค้างอยู่หรือตัวชี้ที่เป็นค่าว่างอาจนำไปสู่ข้อผิดพลาดในการเข้าถึงหน่วยความจำหรือความเสียหายของข้อมูลตัวอย่างเช่นการเข้าถึงค่าที่ตัวชี้ชี้ไปหลังจากปล่อยหน่วยความจำในโค้ด Arduino UNO

การป้องกัน:

• กำหนดค่าเริ่มต้นของตัว ชี้เป็นNULL

• ตั้งค่าตัวชี้เป็นNULL หลังจากปล่อยหน่วยความจำแล้ว


ใช้เครื่องมือวิเคราะห์แบบคงที่เพื่อตรวจจับการใช้งานตัวชี้ที่ไม่ถูกต้อง

วิธีการเพิ่มประสิทธิภาพหน่วยความจำในระบบฝังตัว

การใช้งานหน่วยความจำอย่างมีประสิทธิภาพมีความสำคัญอย่างยิ่งสำหรับระบบฝังตัว โดยเฉพาะอย่างยิ่งกับงานด้าน AI การอัปเดต OTA และสถาปัตยกรรมหน่วยความจำแบบผสมในอุปกรณ์ปี 2026 กลยุทธ์เหล่านี้ช่วยให้นักพัฒนาสามารถปรับการใช้งาน RAM และ Flash ให้เหมาะสมที่สุด

เลือกใช้ชนิดข้อมูลที่เหมาะสม (uint8_t เทียบกับ int)

ชนิดข้อมูลที่เล็กกว่าจะช่วยลดการใช้หน่วยความจำ ตัวอย่างเช่น ใช้uint8_t สำหรับตัวนับแทนint เมื่อช่วงที่กำหนดอนุญาต

ลดการใช้ตัวแปรส่วนกลาง/คงที่

ตัวแปรส่วนกลาง/คงที่จำนวนมากเกินไปจะใช้หน่วยความจำ RAM ตลอดการทำงานของโปรแกรมคำแนะนำ: ควรใช้ตัวแปรเฉพาะที่หรือการจัดสรรหน่วยความจำแบบไดนามิกภายในขอบเขตที่ควบคุมได้

การรวมหน่วยความจำ

จัดสรรบล็อกหน่วยความจำขนาดคงที่ล่วงหน้าเพื่อลดการกระจัดกระจายและเพิ่มความเร็วในการจัดสรร/ยกเลิกการจัดสรรหน่วยความจำ

ใช้const และstatic อย่างมีประสิทธิภาพ

• ค่าคงที่สำหรับข้อมูลแบบอ่านอย่างเดียวที่จัดเก็บในหน่วยความจำแฟลชแทนที่จะเป็นหน่วยความจำแรม

• การ ใช้ค่าคงที่สำหรับตัวแปรฟังก์ชันภายในจะช่วยลดการเข้าถึงหน่วยความจำภายนอก


เปิดใช้งานแฟล็กการเพิ่มประสิทธิภาพของคอมไพเลอร์ (O1, O2, Os)

คอมไพเลอร์สมัยใหม่จะปรับปรุงประสิทธิภาพการใช้หน่วยความจำและขนาดโค้ด ส่วนตัวเลือก-Os จะลดขนาดไฟล์ไบนารีสำหรับระบบที่มี RAM จำกัด

ลดระดับการเรียกฟังก์ชัน (ประหยัดพื้นที่สแต็ก)

ลดความซับซ้อนของลำดับชั้นฟังก์ชันเพื่อหลีกเลี่ยงปัญหา Stack Overflow โดยเฉพาะในอัลกอริธึมแบบเรียกซ้ำ

แทนที่โค้ดที่ซับซ้อนด้วยตารางค้นหา

คำนวณผลลัพธ์ล่วงหน้าสำหรับการคำนวณที่ใช้บ่อยเพื่อประหยัดรอบการทำงานของ CPU และการใช้สแต็กตัวอย่างเช่นฟังก์ชันตรีโกณมิติถูกแทนที่ด้วยตารางไซน์/โคไซน์ที่คำนวณไว้ล่วงหน้าในโปรเจ็กต์ STM32

ลดการใช้สตริงให้น้อยที่สุด

หลีกเลี่ยงการใช้สตริงแบบไดนามิก ให้ใช้บัฟเฟอร์ที่มีความยาวคงที่แทน เก็บค่าคงที่ไว้ในหน่วยความจำแฟลชเพื่อประหยัด RAM

เครื่องมือดีบักหน่วยความจำสำหรับระบบฝังตัว

การพัฒนาระบบฝังตัวสมัยใหม่ต้องการการดีบักหน่วยความจำเชิงรุก เครื่องมือต่อไปนี้มีความสำคัญอย่างยิ่งในวิศวกรรมระบบฝังตัวในปี 2026

Valgrind (การทดสอบจำลอง)

ตรวจจับการรั่วไหลของหน่วยความจำ หน่วยความจำที่ไม่ได้เริ่มต้นใช้งาน และการเข้าถึงที่ไม่ถูกต้องในสภาพแวดล้อมจำลองก่อนการใช้งานจริง

เครื่องมือดีบัก JTAG / SWD

提供การตรวจสอบหน่วยความจำแบบเรียลไทม์ การตั้งจุดหยุด และการตรวจสอบสแต็กแบบเรียลไทม์บนไมโครคอนโทรลเลอร์ เช่น STM32 และ ESP32

เครื่องวิเคราะห์หน่วยความจำ Keil / IAR

โปรแกรมนี้ติดตามการจัดสรรหน่วยความจำ การใช้งานสแต็ก และการแตกตัวของหน่วยความจำสำหรับอุปกรณ์ ARM Cortex-M ช่วยในการเพิ่มประสิทธิภาพแอปพลิเคชัน RTOS แบบฝังตัว

เครื่องวิเคราะห์หน่วยความจำ ESP-IDF

เครื่องมือเฉพาะสำหรับ ESP32 สำหรับการตรวจสอบฮีป การวิเคราะห์การแตกกระจายของหน่วยความจำ และการตรวจจับการรั่วไหลในสภาพแวดล้อม FreeRTOS

เครื่องมือวิเคราะห์สถิต

เครื่องมืออย่างPC-lint , Coverity หรือCppcheck ช่วยระบุข้อผิดพลาดด้านหน่วยความจำที่อาจเกิดขึ้นในระหว่างการคอมไพล์ ซึ่งช่วยลดปัญหาที่เกิดขึ้นในระหว่างการทำงาน

ตัวอย่างการใช้งานและการเพิ่มประสิทธิภาพหน่วยความจำบนบอร์ดจริง

เอสทีเอ็ม32

• แผนผังหน่วยความจำ: SRAM 20–512 KB, Flash 64 KB–2 MB

• ข้อจำกัด: สแต็กและฮีปใช้ SRAM ร่วมกัน จึงต้องจัดสรรอย่างระมัดระวัง

• การปรับปรุงประสิทธิภาพ: ใช้บัฟเฟอร์ DMA ในหน่วยความจำแฟลช ลดตัวแปรส่วนกลาง


ESP32

• แผนผังหน่วยความจำ: SRAM 520 KB, PSRAM ภายนอกเป็นตัวเลือกเสริม

• ข้อจำกัด: การกระจายตัวของหน่วยความจำฮีปเมื่อใช้งาน Wi-Fi + BLE + RTOS พร้อมกัน

• การเพิ่มประสิทธิภาพ: การรวมหน่วยความจำ การจัดสรรบัฟเฟอร์ที่สำคัญใน SRAM ภายใน


บอร์ด Arduino UNO

• แผนผังหน่วยความจำ: SRAM 2 KB, Flash 32 KB

• ข้อจำกัด: หน่วยความ จำ RAM มีจำกัดมาก

• การปรับปรุงประสิทธิภาพ: จัดเก็บค่าคงที่ใน PROGMEM เพื่อลดการจัดสรรหน่วยความจำแบบไดนามิกให้น้อยที่สุด


Raspberry Pi Pico (RP2040)

• แผนผังหน่วยความจำ: SRAM 264 KB, Flash 2 MB

• ข้อจำกัด: หน่วยความจำ SRAM แบบแยกส่วน; การจัดวางสแต็กมีความสำคัญอย่างยิ่ง

• การปรับปรุงประสิทธิภาพ: ใช้หน่วยความจำชั่วคราว (scratchpad memory) และลดความลึกของการเรียกซ้ำ


เคล็ดลับที่เป็นประโยชน์:

• ควรวิเคราะห์การใช้งานหน่วยความจำต่อภารกิจในระบบ RTOS เสมอ

• กำหนดขอบเขตของสแต็กและฮีปเพื่อหลีกเลี่ยงการทับซ้อนกัน


ใช้การจัดสรรแบบคงที่สำหรับบัฟเฟอร์ที่มีความสำคัญต่อเวลาหรือใช้งานบ่อย

สรุป — การจัดการหน่วยความจำในระบบฝังตัว

การจัดการหน่วยความจำในระบบฝังตัวไม่ใช่แค่ข้อกำหนดทางเทคนิคเท่านั้น แต่เป็นรากฐานสำคัญในการสร้างแอปพลิเคชันที่แข็งแกร่ง ทำงานแบบเรียลไทม์ และประหยัดพลังงาน ด้วยการเชี่ยวชาญกลยุทธ์การจัดสรรหน่วยความจำ เข้าใจความแตกต่างของหน่วยความจำประเภทต่างๆ และนำแนวปฏิบัติที่ดีที่สุดมาใช้ เช่น การจัดการหน่วยความจำแบบไดนามิก การจัดการบัฟเฟอร์ และการป้องกันหน่วยความจำ วิศวกรสามารถออกแบบระบบที่เชื่อถือได้ ปรับขนาดได้ และปลอดภัย

ไม่ว่าคุณจะพัฒนาอุปกรณ์ IoT ตัวควบคุมยานยนต์ หรือโซลูชันฝังตัวทางอุตสาหกรรม ความเข้าใจอย่างลึกซึ้งเกี่ยวกับการจัดการหน่วยความจำจะช่วยให้ระบบของคุณทำงานได้อย่างเหมาะสมภายใต้ข้อจำกัดที่เข้มงวด การลงทุนเวลาในการใช้หน่วยความจำอย่างมีประสิทธิภาพในวันนี้ จะส่งผลให้ระบบล้มเหลวน้อยลง ต้นทุนต่ำลง และผู้ใช้พึงพอใจมากขึ้นในอนาคต

ก้าวล้ำนำหน้าในโลกของระบบฝังตัวด้วยการให้ความสำคัญกับการจัดการหน่วยความจำในเชิงกลยุทธ์ ไม่ใช่แค่คิดถึงทีหลัง และสร้างระบบที่รวดเร็ว ปลอดภัย และพร้อมสำหรับอนาคต

การจัดการหน่วยความจำในระบบฝังตัวไม่ใช่แค่ข้อกำหนดทางเทคนิคเท่านั้น แต่เป็นรากฐานสำคัญในการสร้างแอปพลิเคชันที่แข็งแกร่ง ทำงานแบบเรียลไทม์ และประหยัดพลังงาน ด้วยการเชี่ยวชาญกลยุทธ์การจัดสรรหน่วยความจำ เข้าใจความแตกต่างของหน่วยความจำประเภทต่างๆ และนำแนวปฏิบัติที่ดีที่สุดมาใช้ เช่น การจัดการหน่วยความจำแบบไดนามิก การจัดการบัฟเฟอร์ และการป้องกันหน่วยความจำ วิศวกรสามารถออกแบบระบบที่เชื่อถือได้ ปรับขนาดได้ และปลอดภัย

ไม่ว่าคุณจะพัฒนาอุปกรณ์ IoT ตัวควบคุมยานยนต์ หรือโซลูชันฝังตัวทางอุตสาหกรรม ความเข้าใจอย่างลึกซึ้งเกี่ยวกับการจัดการหน่วยความจำจะช่วยให้ระบบของคุณทำงานได้อย่างเหมาะสมภายใต้ข้อจำกัดที่เข้มงวด การลงทุนเวลาในการใช้หน่วยความจำอย่างมีประสิทธิภาพในวันนี้ จะส่งผลให้ระบบล้มเหลวน้อยลง ต้นทุนต่ำลง และผู้ใช้พึงพอใจมากขึ้นในอนาคต

ก้าวล้ำนำหน้าในโลกของระบบฝังตัวด้วยการให้ความสำคัญกับการจัดการหน่วยความจำในเชิงกลยุทธ์ ไม่ใช่แค่คิดถึงทีหลัง และสร้างระบบที่รวดเร็ว ปลอดภัย และพร้อมสำหรับอนาคต
