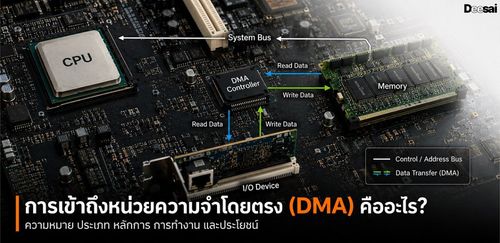

DMA (Direct Memory Access) คืออะไร?

การเข้าถึงหน่วยความจำโดยตรง (DMA) เป็นเทคโนโลยีที่ช่วยให้อุปกรณ์ฮาร์ดแวร์สามารถถ่ายโอนข้อมูลระหว่างกันและหน่วยความจำได้โดยไม่ต้องอาศัยหน่วยประมวลผลกลาง (CPU) DMA ช่วยเพิ่มประสิทธิภาพของระบบโดยการลดภาระงานการถ่ายโอนข้อมูลจาก CPU ทำให้ CPU สามารถมุ่งเน้นไปที่การทำงานที่สำคัญอื่นๆ ได้

กล่าวโดยง่าย DMA ทำหน้าที่เหมือนตัวควบคุมการรับส่งข้อมูลสำหรับข้อมูลที่เคลื่อนย้ายเข้าและออกจากหน่วยความจำ มันจัดการการถ่ายโอนเหล่านี้ได้อย่างมีประสิทธิภาพ ทำให้ CPU ว่างสำหรับงานที่ซับซ้อนกว่า กลไกนี้ช่วยเพิ่มประสิทธิภาพและความเร็วโดยรวมของระบบได้อย่างมาก

ด้วยการใช้เทคโนโลยี DMA อุปกรณ์ต่างๆ เช่น การ์ดเครือข่าย การ์ดกราฟิกไดรเวอร์อุปกรณ์และตัวควบคุมการจัดเก็บข้อมูล สามารถเข้าถึงตำแหน่งหน่วยความจำได้โดยตรงโดยไม่ต้องมีการแทรกแซงจากโปรเซสเซอร์อย่างต่อเนื่อง กระบวนการที่คล่องตัวนี้ช่วยเร่งความเร็วในการเคลื่อนย้ายข้อมูลและลดความหน่วงในการแลกเปลี่ยนข้อมูลภายในระบบ

DMA มีบทบาทสำคัญในการเพิ่มประสิทธิภาพการไหลของข้อมูลภายในคอมพิวเตอร์และเพิ่มประสิทธิภาพการทำงานโดยลดภาระการประมวลผลที่ไม่จำเป็น DMA ได้พัฒนาขึ้นเรื่อย ๆ จนมีประสิทธิภาพและใช้งานได้หลากหลายมากขึ้น:

• ระบบยุคแรก (ทศวรรษ 1950-1970): DMA ถูกนำมาใช้ครั้งแรกในระบบคอมพิวเตอร์เมนเฟรมเพื่อลดภาระงานการถ่ายโอนข้อมูลจาก CPU การใช้งานในยุคแรกนั้นเรียบง่ายและมักอาศัยกลไกการถ่ายโอนข้อมูลแบบบล็อกพื้นฐานในการย้ายข้อมูลระหว่างอุปกรณ์และหน่วยความจำ
• การบูรณาการกับอุปกรณ์ต่อพ่วง (ทศวรรษ 1980): ด้วยการแพร่หลายของคอมพิวเตอร์ส่วนบุคคลในทศวรรษ 1980 DMA จึงกลายเป็นเรื่องปกติมากขึ้นในระบบที่มีอุปกรณ์ต่อพ่วงในตัว เช่น ดิสก์ไดรฟ์ เทปไดรฟ์ และตัวควบคุมกราฟิก
• การขยายตัวของมัลติมีเดียและเครือข่าย (ทศวรรษ 1990): การเพิ่มขึ้นของแอปพลิเคชันมัลติมีเดียและการประมวลผลแบบเครือข่ายในช่วงทศวรรษ 1990 ผลักดันความต้องการอัตราการถ่ายโอนข้อมูลที่เร็วขึ้นและประสิทธิภาพที่ดีขึ้น การรองรับ DMA ขยายตัวเพื่อรองรับอุปกรณ์มัลติมีเดียความเร็วสูง โหมด DMA ขั้นสูงได้รับการแนะนำเพื่อเพิ่มประสิทธิภาพการถ่ายโอนข้อมูลและลดความหน่วง
• การพัฒนาด้านสถาปัตยกรรมบัส (ทศวรรษ 2000): ความก้าวหน้าในสถาปัตยกรรมบัส เช่น Peripheral Component Interconnect (PCI) และ Peripheral Component Interconnect Express (PCIe) ทำให้การสื่อสารระหว่างอุปกรณ์และ CPU รวดเร็วและมีประสิทธิภาพมากขึ้น
• การบูรณาการกับโปรเซสเซอร์มัลติคอร์ (ทศวรรษ 2010): การเกิดขึ้นของโปรเซสเซอร์มัลติคอร์และสถาปัตยกรรมประมวลผลแบบขนานในช่วงทศวรรษ 2010 กระตุ้นให้เกิดการปรับปรุงตัวควบคุม DMA เพื่อรองรับการถ่ายโอนข้อมูลพร้อมกันระหว่างหลายคอร์ ตัวควบคุม DMA ได้รับการปรับให้เหมาะสมสำหรับการประมวลผลแบบมัลติเธรดและการใช้ทรัพยากรอย่างมีประสิทธิภาพในสภาพแวดล้อมมัลติคอร์
• การพัฒนาสำหรับ IoT และระบบฝังตัว (ทศวรรษ 2010-2020): เมื่ออินเทอร์เน็ตของสรรพสิ่ง (IoT)และระบบฝังตัวแพร่หลายมากขึ้น ตัวควบคุม DMA จึงได้ปรับตัวเพื่อให้ตรงตามข้อกำหนดของอุปกรณ์ที่ใช้พลังงานต่ำและมีทรัพยากรจำกัด

ประเภทของ DMA

DMA ประเภทต่างๆ มีบทบาทที่แตกต่างกันในการเพิ่มประสิทธิภาพการถ่ายโอนข้อมูล ซึ่งได้แก่:

1. DMA แบบปลายเดี่ยว

DMA แบบ Single-ended คือการเข้าถึงหน่วยความจำโดยตรงประเภทหนึ่ง ที่การถ่ายโอนข้อมูลเกิดขึ้นในทิศทางเดียวเท่านั้น คือจากอุปกรณ์ต่อพ่วงไปยังหน่วยความจำ หรือในทางกลับกัน ในโหมดนี้ ข้อมูลจะเคลื่อนที่ไปตามเส้นทางเดียวโดยไม่จำเป็นต้องมีการสื่อสารแบบสองทิศทาง ซึ่งช่วยลดความซับซ้อนของกระบวนการและจัดการการถ่ายโอนข้อมูล

ลักษณะสำคัญอย่างหนึ่งของ DMA แบบปลายเดียวคือ มีเพียงช่องทางการสื่อสารเดียวระหว่างอุปกรณ์ต่อพ่วงกับหน่วยความจำ วิธีการที่ตรงไปตรงมานี้ทำให้ง่ายต่อการใช้งานและทำความเข้าใจมากกว่าการกำหนดค่า DMA ประเภทอื่นๆ

2. DMA แบบสองปลาย

DMA แบบสองปลาย (Dual-ended DMA) เป็นประเภทการเข้าถึงหน่วยความจำโดยตรงที่สามารถถ่ายโอนข้อมูลได้ทั้งสองทิศทางระหว่างอุปกรณ์ I/O และหน่วยความจำ แตกต่างจาก DMA แบบปลายเดียว (Single-ended DMA) ซึ่งอนุญาตให้ข้อมูลไหลได้เพียงทิศทางเดียว DMA แบบสองปลายช่วยให้สามารถถ่ายโอนข้อมูลพร้อมกันได้ทั้งสองทิศทาง

ในระบบ DMA แบบสองปลาย ตัวควบคุม DMA สามารถเริ่มต้นการอ่านและการเขียนข้อมูลได้อย่างอิสระโดยไม่ต้องอาศัย CPU ในแต่ละการถ่ายโอน ซึ่งจะช่วยเพิ่มประสิทธิภาพโดยลดบทบาทของ CPU ในการจัดการงานการเคลื่อนย้ายข้อมูล

การที่ DMA แบบสองฝั่งช่วยให้สามารถส่งและรับข้อมูลพร้อมกันได้ ช่วยเพิ่มประสิทธิภาพโดยรวมของระบบโดยลดเวลาว่างระหว่างการแลกเปลี่ยนข้อมูลให้น้อยที่สุด ส่งผลให้เวลาตอบสนองสำหรับการดำเนินการอินพุต/เอาต์พุตเร็วขึ้น และใช้ทรัพยากรระบบได้อย่างมีประสิทธิภาพมากขึ้น

3. DMA ที่ยุติโดยอนุญาโตตุลาการ

ในระบบ DMA แบบมีตัวตัดสิน (arbitrated-ended DMA) อุปกรณ์หลายตัวบนบัสจะแย่งกันเข้าถึงหน่วยความจำ ในระบบนี้ ตัวตัดสินส่วนกลางจะเป็นผู้ตัดสินใจว่าอุปกรณ์ใดจะได้รับสิทธิ์ในการถ่ายโอนข้อมูลก่อน กลไกนี้ช่วยให้มั่นใจได้ถึงการเข้าถึงที่เป็นธรรมและป้องกันไม่ให้อุปกรณ์ใดอุปกรณ์หนึ่งผูกขาดบัส

แตกต่างจาก DMA แบบปลายเดียว (single-ended DMA) ที่มีเพียงอุปกรณ์เดียวเริ่มต้นการถ่ายโอนข้อมูล และ DMA แบบสองปลาย (dual-ended DMA) ที่อุปกรณ์สองตัวสามารถเข้าถึงหน่วยความจำได้อย่างอิสระ DMA แบบปลายจัดสรร (arbitrated-ended DMA) นำเสนอตรรกะการจัดสรรเพื่อการจัดสรรทรัพยากรอย่างมีประสิทธิภาพ ช่วยให้อุปกรณ์หลายตัวสามารถใช้บัสร่วมกันได้โดยไม่ก่อให้เกิดความขัดแย้งหรือความล่าช้าในการถ่ายโอนข้อมูล

ด้วยการใช้กลไกการจัดสรรสิทธิ์การเข้าถึง (arbitration) ระบบ DMA จะเพิ่มประสิทธิภาพการไหลของข้อมูลโดยการจัดการคำขอที่แข่งขันกันอย่างมีประสิทธิภาพ ตัวควบคุมการจัดสรรสิทธิ์จะปฏิบัติตามกฎที่กำหนดไว้ล่วงหน้าเพื่ออนุญาตการเข้าถึงโดยพิจารณาจากลำดับความสำคัญหรือโปรโตคอลที่กำหนดโดยผู้ออกแบบระบบ วิธีนี้ช่วยเพิ่มประสิทธิภาพโดยรวมของระบบโดยการสร้างสมดุลการสื่อสารระหว่างอุปกรณ์ต่อพ่วงต่างๆ อย่างมีประสิทธิภาพ

4. DMA แบบสลับ

DMA แบบสลับ (Interleaved DMA) ช่วยให้หลายอุปกรณ์สามารถถ่ายโอนข้อมูลพร้อมกันได้ แตกต่างจากวิธีการ DMA แบบดั้งเดิมที่อุปกรณ์เพียงตัวเดียวเท่านั้นที่สามารถเข้าถึงหน่วยความจำได้ในแต่ละครั้ง DMA แบบสลับช่วยให้สามารถถ่ายโอนข้อมูลแบบขนานจากหลายแหล่งได้

ในระบบ DMA แบบสลับข้อมูล (Interleaved DMA) ข้อมูลจะถูกแบ่งออกเป็นบล็อกหรือแพ็กเก็ตขนาดเล็ก ซึ่งจะถูกส่งสลับกันระหว่างอุปกรณ์ต่างๆ วิธีนี้ช่วยให้การใช้บัสหน่วยความจำมีประสิทธิภาพมากขึ้นและลดปัญหาคอขวดที่อาจเกิดขึ้นกับการถ่ายโอนแบบเรียงลำดับ

ด้วยการสลับลำดับการถ่ายโอนข้อมูล วิธีการนี้ช่วยเพิ่มประสิทธิภาพโดยรวมของระบบโดยลดเวลาว่างและเพิ่มปริมาณงานให้สูงสุด เป็นประโยชน์อย่างยิ่งเมื่อการประมวลผลแบบเรียลไทม์และการถ่ายโอนข้อมูลความเร็วสูงมีความสำคัญ

5. การรับส่งข้อมูลแบบ DMA ที่ตั้งโปรแกรมไว้

การรับส่งข้อมูลแบบ DMA ที่ตั้งโปรแกรมได้ (Programmed I/O DMA) เป็นวิธีการที่ CPU ควบคุมการถ่ายโอนข้อมูลระหว่างอุปกรณ์ต่อพ่วงและหน่วยความจำโดยตรง ใน DMA ประเภทนี้ CPU จะเริ่มต้นการถ่ายโอนข้อมูลแต่ละครั้งโดยการออกคำสั่งเพื่อย้ายข้อมูลไปยังหรือจากหน่วยความจำ

แตกต่างจาก DMA ประเภทอื่นๆ ที่ทำงานอย่างอิสระเมื่อเริ่มต้นแล้ว การรับส่งข้อมูลแบบโปรแกรม (Programmed I/O) จำเป็นต้องมีการมีส่วนร่วมอย่างต่อเนื่องจาก CPU ตลอดกระบวนการถ่ายโอนข้อมูลทั้งหมด

วิธีนี้อาจมีประสิทธิภาพน้อยกว่ารูปแบบ DMA อื่นๆ เนื่องจากต้องพึ่งพาการทำงานของ CPU อย่างมาก ทำให้เกิดค่าใช้จ่ายเพิ่มเติมและประมวลผลช้าลง อย่างไรก็ตาม ในบางสถานการณ์ที่จำเป็นต้องควบคุมการถ่ายโอนข้อมูลอย่างแม่นยำ การรับส่งข้อมูลแบบโปรแกรม (Programmed I/O) สามารถให้ข้อดีในแง่ของความยืดหยุ่นและการปรับแต่งให้เหมาะสมกับงานเฉพาะได้

6. Bus master DMA

ในโหมดนี้ ตัวควบคุม DMA จะเข้าควบคุมบัสของระบบเพื่อถ่ายโอนข้อมูล โดยตัวควบคุม DMA จะทำหน้าที่เป็นมาสเตอร์บัสและสื่อสารโดยตรงกับหน่วยความจำหรืออุปกรณ์อื่นๆ โดยไม่ต้องผ่าน CPU

ตัวควบคุมบัส DMA ทำงานอย่างอิสระ โดยเริ่มการถ่ายโอนข้อมูลโดยไม่ต้องมีการแทรกแซงจาก CPU เมื่อมันควบคุมบัสได้แล้ว

สิ่งนี้ช่วยให้การเคลื่อนย้ายข้อมูลระหว่างอุปกรณ์ต่อพ่วงและหน่วยความจำมีประสิทธิภาพ ลดภาระการทำงานของ CPU ลงอย่างมาก ข้อได้เปรียบที่สำคัญอย่างหนึ่งของ DMA แบบ Bus Master คือความสามารถในการปรับรูปแบบการเข้าถึงหน่วยความจำให้เหมาะสม ซึ่งช่วยเพิ่มความเร็วและลดความหน่วงในการถ่ายโอนข้อมูลระหว่างส่วนประกอบต่างๆ ภายในระบบคอมพิวเตอร์

หลักการของ DMA

หลักการ DMA ควบคุมการถ่ายโอนข้อมูลระหว่างอุปกรณ์และหน่วยความจำอย่างมีประสิทธิภาพและเชื่อถือได้โดยไม่ต้องอาศัยการแทรกแซงจาก CPU หลักการเหล่านี้ได้แก่:

• การถ่ายโอนข้อมูลแบบอิสระ: DMA ช่วยให้อุปกรณ์สามารถถ่ายโอนข้อมูลเข้าและออกจากหน่วยความจำได้โดยตรงโดยไม่ต้องอาศัยการแทรกแซงจาก CPU ความเป็นอิสระนี้ช่วยลดภาระงานของ CPU และช่วยให้ CPU สามารถมุ่งเน้นไปที่การทำงานอื่นๆ ในขณะที่การถ่ายโอนข้อมูลเกิดขึ้น
• การจัดสรรการใช้งานบัส: ตัวควบคุม DMA ต้องจัดสรรการเข้าถึงบัสของระบบเพื่อให้แน่ใจว่าการถ่ายโอนข้อมูลจะไม่รบกวนการทำงานของบัสอื่นๆ โดยทั่วไปแล้ว ตัวควบคุม DMA จะจัดลำดับความสำคัญของการถ่ายโอน DMA อย่างเหมาะสมเพื่อให้ระบบทำงานได้อย่างราบรื่น
• การควบคุมการเข้าถึงหน่วยความจำ: ตัวควบคุม DMA ต้องมีกลไกในการเข้าถึงหน่วยความจำของระบบอย่างปลอดภัยและมีประสิทธิภาพ โดยต้องปฏิบัติตามโปรโตคอลการเข้าถึงหน่วยความจำและประสานงานกับตัวควบคุมหน่วยความจำอื่นๆ เพื่ออ่านและเขียนข้อมูลไปยังตำแหน่งหน่วยความจำโดยไม่ก่อให้เกิดความขัดแย้งกับการทำงานของ CPU
• โหมดการถ่ายโอนข้อมูล: ตัวควบคุม DMA รองรับโหมดการถ่ายโอนข้อมูลหลากหลาย เช่น การถ่ายโอนข้อมูลครั้งเดียว การถ่ายโอนข้อมูลแบบกลุ่ม และการถ่ายโอนข้อมูลตามความต้องการ โหมดเหล่านี้รองรับสถานการณ์การถ่ายโอนข้อมูลที่แตกต่างกัน และช่วยเพิ่มประสิทธิภาพการเคลื่อนย้ายข้อมูลระหว่างอุปกรณ์และหน่วยความจำ
• การบัฟเฟอร์ข้อมูล: ตัวควบคุม DMA มักจะมีกลไกการบัฟเฟอร์ข้อมูลเพื่อจัดเก็บข้อมูลชั่วคราวระหว่างการถ่ายโอนบัฟเฟอร์ช่วยลดความแตกต่างของอัตราการถ่ายโอนระหว่างอุปกรณ์และหน่วยความจำ และลดโอกาสการสูญหายหรือความเสียหายของข้อมูล
• การจัดการข้อผิดพลาด: DMA ใช้กลไกการตรวจจับและจัดการข้อผิดพลาดเพื่อให้มั่นใจในความสมบูรณ์ของการถ่ายโอนข้อมูล โดยสามารถตรวจจับข้อผิดพลาดในการส่งข้อมูล แก้ไขข้อขัดแย้ง และลองส่งใหม่หรือรายงานข้อผิดพลาดตามความจำเป็นเพื่อรักษาความสมบูรณ์ของข้อมูลและความน่าเชื่อถือของระบบ
• การจัดการสัญญาณขัดจังหวะ: ตัวควบคุมจะสร้างสัญญาณขัดจังหวะเพื่อแจ้งให้ CPU ทราบถึงการถ่ายโอนข้อมูลเสร็จสมบูรณ์หรือข้อผิดพลาด กลไกการจัดการสัญญาณขัดจังหวะช่วยให้ CPU สามารถตอบสนองต่อเหตุการณ์ DMA ได้อย่างรวดเร็ว ทำให้การประสานงานระหว่างการถ่ายโอนข้อมูล DMA และการทำงานของ CPU มีประสิทธิภาพมากขึ้น

ด้วยการยึดมั่นในหลักการเหล่านี้ DMA จึงช่วยให้การถ่ายโอนข้อมูลระหว่างอุปกรณ์และหน่วยความจำมีประสิทธิภาพและเชื่อถือได้ ซึ่งส่งผลให้ประสิทธิภาพและการตอบสนองโดยรวมของระบบดีขึ้น

การเข้าถึงหน่วยความจำโดยตรงทำงานอย่างไร?

ดังที่เราได้อธิบายไปแล้ว DMA เป็นเทคโนโลยีที่ช่วยเพิ่มประสิทธิภาพการถ่ายโอนข้อมูลในระบบคอมพิวเตอร์ แต่จริงๆ แล้วมันทำงานอย่างไร? มาเจาะลึกกระบวนการกัน

ขั้นตอนที่ 1. การเริ่มต้น

การเริ่มต้น (Initiation) เป็นขั้นตอนแรกในกระบวนการ DMA มันเริ่มต้นการถ่ายโอนข้อมูลระหว่างอุปกรณ์โดยไม่ต้องอาศัย CPU อย่างต่อเนื่อง เมื่ออุปกรณ์ต้องการส่งหรือรับข้อมูลจากหน่วยความจำ มันจะเริ่มต้นคำขอ DMA

ในระหว่างการเริ่มต้นระบบ ตัวควบคุม DMA จะระบุและจัดลำดับความสำคัญของคำขอที่เข้ามาตามเกณฑ์ที่กำหนดไว้ล่วงหน้า ซึ่งจะช่วยให้ใช้ทรัพยากรระบบได้อย่างมีประสิทธิภาพและลดความล่าช้าในการถ่ายโอนข้อมูล เมื่อคำขอได้รับการยอมรับแล้ว ตัวควบคุม DMA จะเข้าควบคุมบัสชั่วคราวเพื่ออำนวยความสะดวกในการสื่อสารโดยตรงระหว่างอุปกรณ์และหน่วยความจำ

ขั้นตอนที่ 2. ร้องขอ

เมื่ออุปกรณ์ต่อพ่วงต้องการถ่ายโอนข้อมูลเข้าหรือออกจากหน่วยความจำ อุปกรณ์นั้นจะส่งสัญญาณร้องขอ DMA ไปยังตัวควบคุม DMA สัญญาณนี้บ่งชี้ว่า CPU ไม่จำเป็นสำหรับการดำเนินการถ่ายโอนข้อมูลในครั้งนี้

เมื่อได้รับคำขอ DMA ตัวควบคุม DMA จะตรวจสอบว่าบัสว่างหรือไม่ จากนั้นจึงเริ่มการเข้าถึงหน่วยความจำ การจัดการคำขอเหล่านี้โดยอิสระจาก CPU ทำให้ DMA ลดภาระการทำงานของโปรเซสเซอร์ลงอย่างมากและเพิ่มความเร็วในการถ่ายโอนข้อมูลระหว่างอุปกรณ์และหน่วยความจำ

ตัวควบคุม DMA จะจัดการจังหวะเวลาและลำดับความสำคัญของคำขอเหล่านี้ผ่านเทคนิคการจัดสรรทรัพยากรที่มีประสิทธิภาพ ซึ่งช่วยให้มั่นใจได้ว่าอุปกรณ์หลายตัวสามารถสื่อสารกับหน่วยความจำได้อย่างราบรื่นโดยไม่ก่อให้เกิดความขัดแย้งหรือปัญหาคอขวดในการไหลของข้อมูล

ขั้นตอนที่ 3: การอนุญาโตตุลาการ

เมื่ออุปกรณ์หลายตัวจำเป็นต้องเข้าถึงหน่วยความจำพร้อมกัน ตัวควบคุม DMA จะทำหน้าที่จัดสรรลำดับความสำคัญระหว่างคำขอเหล่านี้ เพื่อให้มั่นใจได้ว่ามีการใช้ทรัพยากรของระบบอย่างมีประสิทธิภาพ

ตัวควบคุม DMA จะจัดลำดับความสำคัญและกำหนดตารางเวลาการถ่ายโอนข้อมูลตามกฎหรืออัลกอริทึมที่กำหนดไว้ล่วงหน้าโดยผ่านกระบวนการอนุญาโตตุลาการ กระบวนการนี้ช่วยป้องกันความขัดแย้งและทำให้มั่นใจได้ว่าแต่ละอุปกรณ์จะได้รับการเข้าถึงบัสหน่วยความจำอย่างเป็นธรรมโดยไม่ก่อให้เกิดปัญหาคอขวดหรือความล่าช้าในการถ่ายโอนข้อมูล

ด้วยการจัดการการแย่งชิงการเข้าถึงหน่วยความจำอย่างชาญฉลาด ตัวควบคุม DMA จะเพิ่มประสิทธิภาพโดยรวมของระบบโดยลดเวลาว่างและเพิ่มปริมาณงานให้สูงสุด มันประสานการสื่อสารระหว่างส่วนประกอบต่างๆ ได้อย่างราบรื่น ทำให้การทำงานราบรื่นยิ่งขึ้นและมีประสิทธิภาพมากขึ้นในการจัดการข้อมูลปริมาณมาก

ขั้นตอนที่ 4: การปรับแต่งเสียงสำหรับระบบบัส

ในกระบวนการนี้ อุปกรณ์ที่รองรับ DMA จะเข้าควบคุมบัสของระบบเพื่อจัดการการถ่ายโอนข้อมูลโดยอิสระจาก CPU ตัวควบคุม DMA จะประสานงานกับอุปกรณ์อื่นๆ บนบัสเพื่อให้การเคลื่อนย้ายข้อมูลมีประสิทธิภาพ และรับประกันการสื่อสารที่ราบรื่นภายในระบบ

ขั้นตอนที่ 5: การเข้าถึงหน่วยความจำ

เมื่อตัวควบคุม DMA ควบคุมบัสระบบได้แล้ว ก็จะสามารถเข้าถึงหน่วยความจำได้โดยตรงโดยไม่ต้องผ่าน CPU การทำงานร่วมกันโดยตรงนี้ช่วยให้การถ่ายโอนข้อมูลระหว่างอุปกรณ์ต่อพ่วงและตำแหน่งหน่วยความจำมีประสิทธิภาพและรวดเร็ว

ในระหว่างการเข้าถึงหน่วยความจำ ข้อมูลจะถูกอ่านหรือเขียนไปยังที่อยู่หน่วยความจำเฉพาะตามคำสั่งของตัวควบคุม DMA ตัวควบคุมจะรับประกันว่าข้อมูลจะถูกถ่ายโอนอย่างถูกต้องและรวดเร็วโดยไม่ต้องมีการแทรกแซงจาก CPU อย่างต่อเนื่อง

ขั้นตอนที่ 6: การถ่ายโอนข้อมูล

เมื่อตัวควบคุม DMA ควบคุมบัสได้แล้ว มันจะเริ่มการเคลื่อนย้ายข้อมูลจริงระหว่างอุปกรณ์และหน่วยความจำ ตัวควบคุม DMA จะประสานงานกับอุปกรณ์ต้นทางและปลายทางเพื่อถ่ายโอนข้อมูลอย่างมีประสิทธิภาพโดยไม่ต้องอาศัย CPU ในระหว่างการถ่ายโอนข้อมูล ข้อมูลจะไหลโดยตรงจากอุปกรณ์หนึ่งไปยังอีกอุปกรณ์หนึ่งผ่านช่องทาง DMA โดยไม่มีการแทรกแซงจาก CPU

ขั้นตอนที่ 7: การเสร็จสิ้นและการขัดจังหวะ

เมื่อการถ่ายโอนข้อมูลเสร็จสมบูรณ์ ตัวควบคุม DMA จะส่งสัญญาณขัดจังหวะเพื่อแจ้งให้ CPU ทราบ สัญญาณขัดจังหวะนี้บ่งบอกว่าการทำงานของ DMA เสร็จสิ้นอย่างประสบความสำเร็จแล้ว จากนั้น CPU สามารถกลับไปทำงานต่อหรือจัดการกับขั้นตอนที่จำเป็นอื่นๆ ตามการถ่ายโอนข้อมูลที่เสร็จสมบูรณ์แล้ว

การขัดจังหวะมีความสำคัญอย่างยิ่ง เนื่องจากช่วยให้การสื่อสารระหว่างตัวควบคุม DMA และ CPU มีประสิทธิภาพโดยไม่ต้องตรวจสอบสถานะอย่างต่อเนื่อง การใช้การขัดจังหวะช่วยให้ใช้ทรัพยากรระบบได้อย่างมีประสิทธิภาพมากขึ้น เนื่องจาก CPU สามารถจัดการกับกระบวนการอื่นๆ ได้ในขณะที่รอการทำงานของ DMA เสร็จสิ้น

เมื่อได้รับสัญญาณขัดจังหวะจากตัวควบคุม DMA ซีพียูอาจดำเนินการตามรูทีนหรือขั้นตอนเฉพาะที่ตั้งค่าไว้เพื่อจัดการงานหลังการถ่ายโอนข้อมูลผ่าน DMA เช่น การอัปเดตสถานะ การแจ้งส่วนประกอบซอฟต์แวร์เกี่ยวกับความพร้อมใช้งานของข้อมูล หรือการเริ่มต้นขั้นตอนการประมวลผลเพิ่มเติมตามข้อมูลที่ถ่ายโอนมา

ขั้นตอนที่ 8: การปล่อยการควบคุมบัส

เมื่อการถ่ายโอนข้อมูลเสร็จสมบูรณ์ ตัวควบคุม DMA จะปล่อยการควบคุมบัสระบบ ขั้นตอนนี้มีความสำคัญอย่างยิ่ง เนื่องจากช่วยให้อุปกรณ์อื่นๆ สามารถเข้าถึงบัสเพื่อดำเนินการต่างๆ ได้โดยปราศจากการรบกวนจากกระบวนการ DMA

ขั้นตอนสุดท้ายนี้เป็นการปูทางให้กระบวนการต่างๆ ภายในระบบคอมพิวเตอร์ดำเนินต่อไปได้อย่างราบรื่นโดยไม่มีอุปสรรคใดๆ ที่เกิดจากการใช้ทรัพยากรเฉพาะในระหว่างการถ่ายโอนข้อมูล

โหมด DMA

โหมด DMA คือวิธีการที่ระบบคอมพิวเตอร์ใช้ในการถ่ายโอนข้อมูลระหว่างอุปกรณ์และหน่วยความจำโดยไม่ต้องอาศัย CPU ต่อไปนี้คือโหมด DMA ที่พบได้ทั่วไปบางส่วน:

• โหมดบล็อก: หรือที่รู้จักกันในชื่อโหมด DMA แบบระเบิด (burst mode DMA) โหมดนี้ช่วยให้สามารถถ่ายโอนบล็อกข้อมูลหลายบล็อกในการดำเนินการ DMA ครั้งเดียว ช่วยลดภาระการทำงานโดยการถ่ายโอนบล็อกข้อมูลที่ต่อเนื่องกันโดยไม่ต้องปล่อยการควบคุมบัสของระบบหลังจากแต่ละบล็อก
• โหมดตามความต้องการ (Demand mode): ในโหมดนี้ ตัวควบคุม DMA จะถ่ายโอนข้อมูลก็ต่อเมื่อ CPU ร้องขอเท่านั้น โดยจะรอสัญญาณร้องขอจาก CPU ก่อนที่จะเริ่มการถ่ายโอนข้อมูล ซึ่งช่วยลดการถ่ายโอนข้อมูลที่ไม่จำเป็นและการแย่งใช้บัสของระบบ
• การขโมยรอบการทำงาน: โหมดนี้อนุญาตให้ตัวควบคุม DMA เข้าควบคุมบัสระบบจาก CPU ชั่วคราวในระหว่างรอบการถ่ายโอนข้อมูล โดยจะขโมยรอบการทำงานของ CPU เพื่อทำการถ่ายโอนข้อมูล ทำให้ทั้ง CPU และตัวควบคุม DMA สามารถเข้าถึงบัสระบบได้สลับกันไป
• โหมด Fly-by: หรือที่รู้จักกันในชื่อโหมด DMA แบบลูกโซ่ โหมดนี้ช่วยให้สามารถถ่ายโอนข้อมูลระหว่างอุปกรณ์และหน่วยความจำได้อย่างต่อเนื่องโดยไม่ต้องมีการแทรกแซงจาก CPU ตัวควบคุม DMA จะถ่ายโอนข้อมูลจากอุปกรณ์หนึ่งไปยังหน่วยความจำแล้วไปยังอุปกรณ์อื่นอย่างต่อเนื่องตามลำดับ

ข้อดีและข้อเสียของการเข้าถึงหน่วยความจำโดยตรง

DMA มีทั้งข้อดีและข้อเสียหลายประการในระบบคอมพิวเตอร์:

ข้อดีของ DMA

นี่คือข้อดีหลักๆ ของ DMA ที่ทำให้มันมีความสำคัญอย่างยิ่งต่อระบบคอมพิวเตอร์:

• ลดภาระการทำงานของ CPU: DMA ช่วยให้อุปกรณ์สามารถถ่ายโอนข้อมูลเข้าและออกจากหน่วยความจำได้โดยตรงโดยไม่ต้องอาศัยการแทรกแซงจาก CPU ซึ่งจะช่วยลดภาระของ CPU และทำให้ CPU สามารถทำงานอื่นๆ ได้มากขึ้น ส่งผลให้ประสิทธิภาพโดยรวมและการตอบสนองของระบบดีขึ้น
• การถ่ายโอนข้อมูลที่รวดเร็วยิ่งขึ้น: DMA ถ่ายโอนข้อมูลระหว่างอุปกรณ์และหน่วยความจำด้วยความเร็วสูง ซึ่งมักจะเร็วกว่าที่ CPU สามารถทำได้ผ่านการเขียนโปรแกรม I/O โดยเฉพาะอย่างยิ่งเป็นประโยชน์ต่ออุปกรณ์ต่อพ่วงความเร็วสูง เช่น ฮาร์ดดิสก์ อินเทอร์เฟซเครือข่าย และการ์ดกราฟิก
• การประมวลผลพร้อมกัน: DMA ช่วยให้สามารถประมวลผลงานพร้อมกันได้ โดยอนุญาตให้อุปกรณ์ถ่ายโอนข้อมูลโดยไม่ขึ้นอยู่กับ CPU การทำงานแบบขนานนี้ช่วยเพิ่มประสิทธิภาพของระบบและความสามารถในการทำงานหลายอย่างพร้อมกัน
• การเข้าถึงหน่วยความจำอย่างมีประสิทธิภาพ: ตัวควบคุม DMA ปรับรูปแบบการเข้าถึงหน่วยความจำและการใช้บัสให้เหมาะสม ส่งผลให้ใช้ทรัพยากรระบบได้อย่างมีประสิทธิภาพมากขึ้นและลดความหน่วงในการถ่ายโอนข้อมูล
• รองรับการถ่ายโอนข้อมูลขนาดใหญ่: DMA เหมาะอย่างยิ่งสำหรับการถ่ายโอนข้อมูลขนาดใหญ่ได้อย่างมีประสิทธิภาพ เช่น ไฟล์มัลติมีเดียหรือระเบียนฐานข้อมูล โดยไม่ทำให้ CPU ทำงานหนักเกินไป

ข้อเสียของ DMA

นอกจากนี้ เราต้องไม่ลืมข้อเสียของ DMA ด้วยเช่นกัน:

• ความซับซ้อน: การนำ DMA มาใช้ในฮาร์ดแวร์และซอฟต์แวร์เพิ่มความซับซ้อนให้กับการออกแบบและพัฒนาระบบ การจัดการตัวควบคุม DMA การเข้าถึงหน่วยความจำ และการจัดสรรบัสอย่างเหมาะสมนั้นต้องอาศัยความใส่ใจในรายละเอียดอย่างรอบคอบ และอาจเพิ่มเวลาและต้นทุนในการพัฒนาระบบได้
• ความเสี่ยงต่อการแย่งใช้บัส: ตัวควบคุม DMA แย่งกันเข้าถึงบัสระบบกับอุปกรณ์อื่นๆ และ CPU การแย่งใช้บัสอาจเกิดขึ้นได้หากอุปกรณ์หลายตัวร้องขอการเข้าถึงพร้อมกัน ซึ่งอาจนำไปสู่ความล่าช้าหรือประสิทธิภาพการทำงานลดลง
• ความเสี่ยงต่อความเสียหายของข้อมูล: การถ่ายโอนข้อมูลผ่าน DMA ที่จัดการไม่ถูกต้องอาจส่งผลให้ข้อมูลเสียหายหรือระบบไม่เสถียร การทำงานของ DMA อาจทำให้เกิดข้อผิดพลาดในข้อมูลที่ถ่ายโอนหากไม่มีกลไกการจัดการข้อผิดพลาดที่เหมาะสม ซึ่งอาจนำไปสู่การสูญเสียข้อมูลหรือระบบล่มได้
• ข้อกังวลด้านความปลอดภัย: DMA ข้ามผ่านคุณสมบัติการรักษาความปลอดภัยบางอย่างของ CPU ซึ่งอาจทำให้ข้อมูลสำคัญในหน่วยความจำเสี่ยงต่อการเข้าถึงหรือการแก้ไขโดยไม่ได้รับอนุญาต การโจมตี DMA ที่เป็นอันตราย เช่น การดึงข้อมูลหรือการฉีดข้อมูลเข้าสู่หน่วยความจำโดยใช้ DMA ก่อให้เกิดความเสี่ยงด้านความปลอดภัยในระบบบางประเภท
• ปัญหาความเข้ากันได้: ฟังก์ชันการทำงานและประสิทธิภาพของ DMA อาจแตกต่างกันไปในแพลตฟอร์มฮาร์ดแวร์และระบบปฏิบัติการต่างๆ การรับรองความเข้ากันได้และการเพิ่มประสิทธิภาพของ DMA ในสภาพแวดล้อมที่หลากหลายอาจเป็นเรื่องท้าทายสำหรับนักพัฒนาและผู้ดูแลระบบ

อาหารสั่งกลับบ้าน

การเข้าถึงหน่วยความจำโดยตรง (DMA) มีความสำคัญอย่างยิ่ง ต่อโครงสร้างพื้นฐานด้านไอทีเนื่องจากช่วยเพิ่มประสิทธิภาพการถ่ายโอนข้อมูลอย่างมาก โดยลดภาระของ CPU ในการจัดการการแลกเปลี่ยนข้อมูลทุกไบต์ ลองนึกภาพว่ามันเหมือนกับตัวควบคุมการจราจรที่เปลี่ยนเส้นทางข้อมูลโดยตรงระหว่างอุปกรณ์และช่องทางหน่วยความจำ โดยหลีกเลี่ยงปัญหาการจราจรติดขัดของ CPU

ด้วยเหตุนี้ DMA จึงช่วยลดความหน่วง เพิ่มปริมาณงาน และเสริมศักยภาพในการทำงานหลายอย่างพร้อมกันในเซิร์ฟเวอร์ อุปกรณ์เครือข่าย และระบบจัดเก็บข้อมูล หากไม่มี DMA ซีพียูของคุณจะติดอยู่ในภาวะการจราจรติดขัด ทำให้การทำงานช้าลงและขัดขวางการตอบสนองของระบบโดยรวม โดยสรุปแล้ว DMA คือเคล็ดลับสำคัญที่ทำให้โครงสร้างพื้นฐานด้านไอทีทำงานได้อย่างราบรื่นและมีประสิทธิภาพ
