เชิงนามธรรม

มีหลายวิธีในการปกป้องระบบจากประจุไฟฟ้าสถิต (ESD) กระแสไฟกระชาก กระแสเกิน แรงดันไฟต่ำ แรงดันไฟสูง และการหยุดชะงักของกระแสไฟฟ้าอื่นๆ มาตรฐานอุตสาหกรรม บริษัท หรือหน่วยงานกำกับดูแล เช่น UL ^® , USB, IEEE ^® , CSA หรือ IEC มักกำหนดให้มีการป้องกันวงจร เอกสารแนะนำการใช้งานนี้จะกล่าวถึงไอซีแบบถอดเปลี่ยนได้ขณะทำงาน (hot-swap ICs) โดยจะอธิบายวงจร hot-swap ทั่วไปและข้อดีของวงจร hot-swap แบบต่างๆ

หลักการพื้นฐานของวงจร Hot-Swap

วงจร Hot-swap ช่วยปกป้องอุปกรณ์ บุคลากร หรือทั้งสองอย่าง ตัวอย่างเช่น แหล่งจ่ายไฟบางรุ่นมีระบบจำกัดกระแสไฟแบบปรับได้ในตัว (ซึ่งเป็นมาตรฐานในวงจร Hot-swap) ที่ป้องกันความเสียหายต่อแหล่งจ่ายไฟและวงจรที่กำลังทำงานอยู่ระหว่างการเปลี่ยน Hot-swap ระบบ RAID และระบบโทรคมนาคมทั่วไปมีคุณสมบัติ Hot-swap สำหรับการเปลี่ยนแผงวงจรหรือฮาร์ดไดรฟ์ได้ทันที

อย่างน้อยที่สุด การเสียบอุปกรณ์ขณะเปิดเครื่อง (Hot-swap) จำเป็นต้องจำกัดกระแสไฟกระชากเพื่อป้องกันไฟตกทั้งระบบเมื่อมีการจ่ายไฟให้กับโหลดที่มีความจุสูง การจำกัดกระแสไฟยังช่วยลดขนาดของแหล่งจ่ายไฟและลดการเกิดประกายไฟที่หน้าสัมผัสของขั้วต่อ คุณสมบัติอื่นๆ ของการเสียบอุปกรณ์ขณะเปิดเครื่อง ได้แก่ ความต้านทานอนุกรมต่ำ การทำงานของเบรกเกอร์ การแสดงสถานะ การตรวจจับจุดเสียบสองจุด และสัญญาณแสดงว่าอุปกรณ์ทำงานปกติ

วงจรป้องกัน เช่น ไอซีแบบถอดเปลี่ยนได้ขณะทำงาน (hot-swap ICs) เพิ่มจำนวนชิ้นส่วนและต้นทุน ในขณะเดียวกันก็เพิ่มเวลาในการออกแบบและทดสอบระบบ อย่างไรก็ตาม ข้อเสียเหล่านั้นต้องนำมาเปรียบเทียบกับต้นทุนที่จับต้องได้ยากกว่า (ซึ่งไม่ใช่สิ่งที่นักออกแบบนึกถึงเป็นอันดับแรกเสมอไป) ที่เกี่ยวข้องกับระบบที่ไม่มีการป้องกัน ได้แก่ ความเสียหายของอุปกรณ์ การหยุดทำงานของระบบ การบาดเจ็บส่วนบุคคลและการฟ้องร้องที่ตามมา ค่าใช้จ่ายในการเปลี่ยนและซ่อมแซม ค่าจ้างช่างเทคนิค และอื่นๆ อีกมากมาย

การเพิ่มความสามารถในการถอดเปลี่ยนอุปกรณ์ขณะทำงาน (Hot-swap) สามารถลดต้นทุนของระบบได้ทันทีโดยการใช้แหล่งจ่ายไฟหลักที่มีขนาดเล็กลง การลดระดับกระแสไฟกระชากที่แหล่งจ่ายไฟต้องจ่ายช่วยให้สามารถใช้ตัวเก็บประจุตัวกรองที่มีขนาดเล็กลงและแหล่งจ่ายไฟที่มีขนาดเล็กลงได้ ประโยชน์อื่นๆ ได้แก่ สายไฟและวงจรที่มีขนาดเล็กลง ขั้วต่อวงจรที่มีขนาดเล็กและราคาถูกกว่า และโดยทั่วไปแล้วส่วนประกอบต่างๆ ในเส้นทางพลังงานจะมีขนาดเล็กลง

อุปกรณ์จำกัดกระแสไฟฟ้าที่ง่ายที่สุดคือฟิวส์ ซึ่งสามารถใช้ได้โดยลำพังหรือใช้ร่วมกับอุปกรณ์ป้องกันอื่นๆ เนื่องจากฟิวส์มีประสิทธิภาพในการป้องกันกระแสเกิน จึงจำเป็นต้องมีฟิวส์ (เช่น ในวงจรที่ได้รับการรับรองจาก UL) หรือรวมไว้เป็นอุปกรณ์ป้องกันสุดท้ายในกรณีที่เกิดความเสียหายร้ายแรง

สำหรับฟิวส์แบบมาตรฐาน ข้อเสียสำคัญคือใช้งานได้เพียงครั้งเดียว ทางเลือกอื่นคือโพลีฟิวส์ ซึ่งเป็นอุปกรณ์ที่คล้ายกัน แต่จะขยายและหดตัวตามปริมาณความร้อนที่เกิดจากกระแสไฟฟ้าที่ไหลผ่าน โพลีฟิวส์ที่ขึ้นอยู่กับอุณหภูมิมีช่วงแรงดันไฟฟ้าใช้งานที่จำกัด แต่สามารถรีเซ็ตตัวเองได้ ซึ่งเป็นข้อได้เปรียบเหนือฟิวส์แบบมาตรฐาน

วงจร Hot-Swap ทั่วไป

ตัวเก็บประจุ-ซีเนอร์-เอฟทีแบบผสม

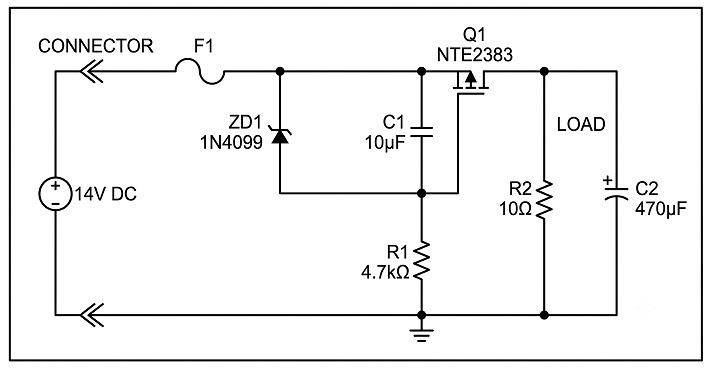

วงจรทั่วไปในการใช้งานแบบ hot-swap คือวงจรที่ประกอบด้วยตัวเก็บประจุ ซีเนอร์ไดโอด และ FET (รูปที่ 1a และ 1b) วงจรนี้จำกัดกระแสไฟกระชากโดยการชาร์จ C1 ที่จุดเชื่อมต่อเกต-ซอร์สของ Q1 สมมติว่า C1 คายประจุเมื่อจ่ายไฟ วงจรนี้จะทำให้ Q1 ปิดอยู่โดยทำหน้าที่เสมือนลัดวงจรที่จุดเชื่อมต่อเกต-ซอร์ส เมื่อ C1 ถูกชาร์จ VGS _จะเพิ่มขึ้นและทำให้ Q1 ค่อยๆ เปิดทำงาน ขนาดของ C1 และ ลักษณะเฉพาะของ _VGSของ Q1 จะกำหนดว่า Q1 จะเปิดทำงานและชาร์จตัวเก็บประจุโหลด (C2) เร็วแค่ไหน

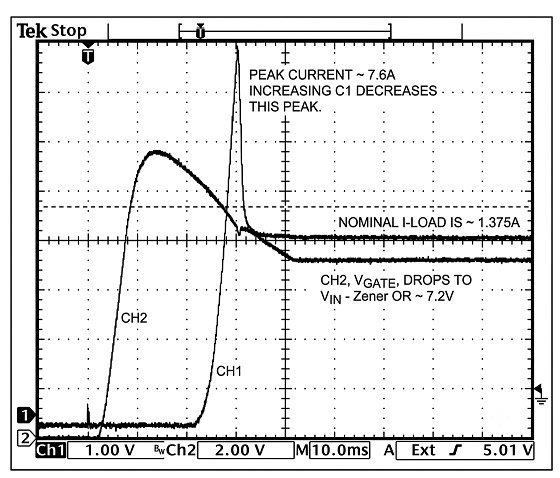

ในรูปที่ 1a ไดโอดซีเนอร์ ZD1 ป้องกันไม่ให้แรงดันไฟที่จุดต่อเกต-ซอร์สของ Q1 เกินค่าสูงสุด (โปรดทราบว่าค่า VGS _{สูงสุด}ในรูปที่ 1a (±20V) นั้นน้อยเกินไปที่จะทนต่อแรงดันไฟ 24V ในงานอุตสาหกรรมหรือ 48V ในงานโทรคมนาคม) หากมีการเปิดปิดไฟอย่างรวดเร็ว ตัวเก็บประจุโหลดอาจคายประจุหมดในขณะที่ C1 ยังคงมีประจุเพียงพอที่จะรักษาการทำงานของ Q1 ไว้ได้ สภาวะดังกล่าวอาจลดประสิทธิภาพการจำกัดกระแส ทำให้เกิดกระแสไฟกระชากขนาดใหญ่เมื่อเปิดไฟอีกครั้ง นอกจากนี้ยังมีข้อเสียอีกประการหนึ่งของวงจรตัวเก็บประจุ-ซีเนอร์-FET คือ การจำกัดกระแสจะทำงานเฉพาะในช่วงเปิดเครื่องและเฉพาะเมื่อ C1 คายประจุหมดเท่านั้น เมื่อเปิดเครื่องแล้ว วงจรจะไม่สามารถป้องกันกระแสเกินและไฟฟ้าลัดวงจรได้ โดยทั่วไปจะใช้ฟิวส์เพื่อจุดประสงค์นั้น

ทรานซิสเตอร์ PNP และตัวต้านทานตรวจจับกระแส

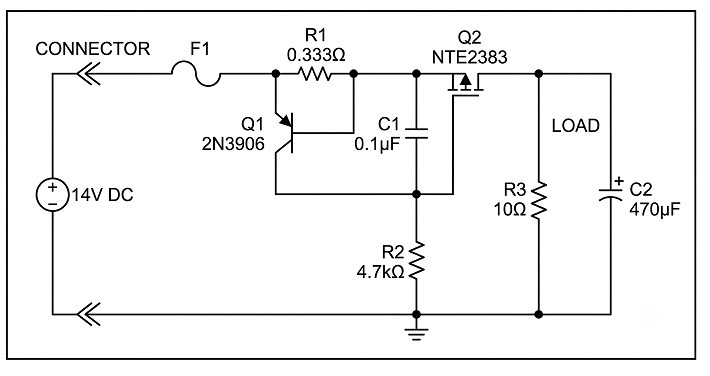

วงจรอีกแบบหนึ่งสำหรับการใช้งานแบบถอดเปลี่ยนขณะทำงาน (รูปที่ 2a และ 2b) ใช้ทรานซิสเตอร์ PNP (Q1) และตัวต้านทานตรวจจับกระแส (R1) เพื่อตรวจจับและจำกัดกระแสอย่างต่อเนื่อง เมื่อจ่ายไฟ กระแสจะไหลผ่าน R1 และ Q2 ไปยังโหลด กระแสที่ไหลผ่าน R1 จะสร้าง แรงดันไบแอส _VBEสำหรับ Q1 หากกระแสมากพอที่จะทำให้ Q1 ทำงาน Q1 จะจำกัดการนำกระแสผ่าน Q2 ไปยังโหลดโดยการลดแรงดันเกต-ซอร์สของ Q2 โปรดทราบว่าสามารถเพิ่มไดโอดซีเนอร์คร่อมจุดเชื่อมต่อเกต-ซอร์สของ Q2 (ดังในรูปที่ 1a) เพื่อป้องกันแรงดันเกินบน Q2 และ การพังทลาย _{ของ VCE}บน Q1

ข้อดีของวงจรนี้ เมื่อเทียบกับรูปที่ 1a คือ การจำกัดกระแสจะทำงานอยู่เสมอ คุณสมบัติที่ดีนี้มาพร้อมกับข้อเสีย คือ การสูญเสียพลังงานเพิ่มเติมของ R1 ที่ต่ออนุกรมกับโหลด นอกจากนี้ ขีดจำกัดกระแสอาจเปลี่ยนแปลงได้มากถึง ±20% อันเป็นผลมาจาก การเปลี่ยนแปลง _VBE ของ Q1 ในช่วงอุณหภูมิตั้งแต่ -40°C ถึง +85°C ไดโอดซีเนอร์ในรูปที่ 1a (และในรูปที่ 2a หากเพิ่มเข้ามา) ควรมีขนาดเล็กพอที่จะป้องกันทรานซิสเตอร์ แต่ใหญ่พอที่จะทำให้ FET สามารถนำกระแสได้เต็มช่วงสำหรับ I _Dในขณะที่ลด R _DS(ON)ให้ เหลือน้อยที่สุด

ข้อดีของวงจร Hot-Swap

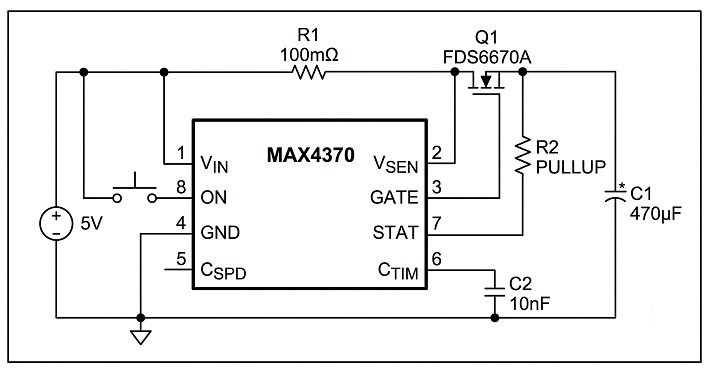

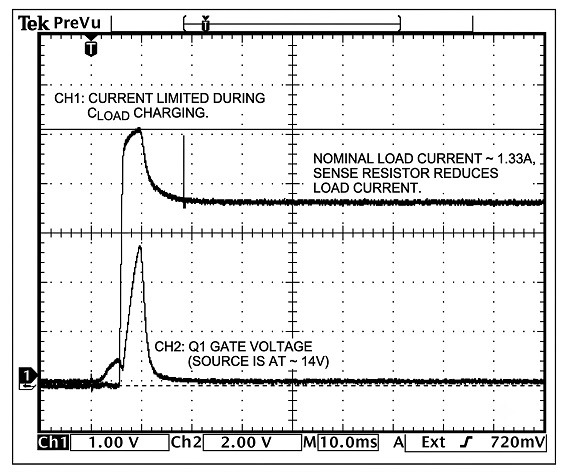

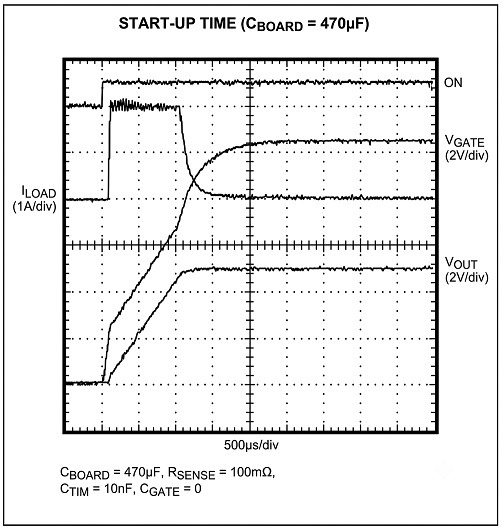

วงจร Hot-swap ที่ใช้ IC มีคุณสมบัติมากมายในขนาดเล็ก และต้องการส่วนประกอบภายนอกน้อย ตัวอย่างเช่น รูปที่ 3a แสดงแอปพลิเคชัน Hot-swap แรงดันต่ำที่ต้องการเพียงตัวต้านทานตรวจจับกระแส (R1) และตัวส่งผ่านอนุกรม (Q1) สำหรับการทำงานระหว่าง 2.7V ถึง 13.2V วงจรนี้มีการจำกัดกระแสไฟกระชาก (รูปที่ 3b) และระบบป้องกันกระแสเกินแบบคู่ ซึ่งประกอบด้วยการตอบสนองที่รวดเร็วจากแม็กซ์4370สำหรับความผิดปกติของวงจรที่มีแอมพลิจูดสูง และการตอบสนองที่ช้าสำหรับสภาวะกระแสเกินที่ก่อให้เกิดความเสียหายแต่มีแอมพลิจูดต่ำ

MAX4370 มีการตรวจสอบกระแสอย่างต่อเนื่อง เช่นเดียวกับวงจรในรูปที่ 2a อย่างไรก็ตาม เวอร์ชันที่ใช้ MAX4370 มีความแม่นยำเริ่มต้นที่ดีกว่าและประสิทธิภาพด้านอุณหภูมิที่ดีกว่าเวอร์ชันแบบแยกชิ้นส่วนในรูปที่ 2a ทรานซิสเตอร์ PNP ในรูปที่ 2a มี การเปลี่ยนแปลง _VBE โดยทั่วไป ที่ 2mV/°C ทำให้เกิดการเปลี่ยนแปลงเอาต์พุตโดยประมาณ ±120mV สำหรับการเปลี่ยนแปลงอุณหภูมิในช่วงตั้งแต่ -40°C ถึง +85°C โดยเริ่มจาก +25°C อย่างไรก็ตาม MAX4370 ในรูปที่ 3a แสดงการเปลี่ยนแปลงสูงสุดที่ ±6.5mV และ ±20mV สำหรับตัวเปรียบเทียบจำกัดกระแสแบบช้าและแบบเร็ว

โดยทั่วไปแล้ว ทรานซิสเตอร์มักไม่ระบุค่า VBE _แต่ MAX4370 มีจุดตัดแรงดันที่กำหนดไว้อย่างชัดเจนและต่ำกว่ามาก คือ 50mV _THซึ่งเป็นหนึ่งในสิบสองของ_VBEที่ 0.6V ผลลัพธ์ที่ได้คือตัวต้านทานตรวจจับที่มีขนาดเล็กกว่าและมีการสูญเสียพลังงานน้อยกว่า นอกจากนี้ วงจรที่ใช้ไอซีสามารถทำในสิ่งที่วงจรในรูปที่ 1a และ 2a ทำไม่ได้:

• ใช้ MOSFET ชนิด n-channel ที่มีต้นทุนต่ำกว่า
• แสดงผลลัพธ์สถานะ
• ตอบสนองต่อสภาวะความผิดปกติทั้งระดับต่ำและระดับสูง
• จัดเตรียมขาควบคุมพลังงาน (ON) ที่เหมาะสมสำหรับการควบคุมโหลดหรือการตรวจจับขาเมื่อเสียบการ์ดสองใบพร้อมกัน
• มีระบบลองใหม่อัตโนมัติและการจัดการข้อผิดพลาดแบบล็อค
• จัดเตรียมอินเทอร์เฟซที่เข้ากันได้กับ I²C
• ตรวจจับอุณหภูมิสูงเกินกำหนดและสั่งปิดเครื่องอัตโนมัติเมื่ออุณหภูมิสูงเกินกำหนด
• รองรับระบบแรงดันไฟฟ้าหลายระดับและแอปพลิเคชันเฉพาะ เช่น มาตรฐาน PCI-Express ^®

MAX4370 ในรูปที่ 3a ยังทำหน้าที่เป็นตัวตัดวงจรด้วยการตัดไฟที่โหลดเมื่อตรวจพบข้อผิดพลาด หากแอปพลิเคชันต้องการการลองใหม่โดยอัตโนมัติหรือการป้องกันกระแสไฟกระชากเหนี่ยวนำ 15V คุณสามารถใช้ตัวอื่นแทนได้แม็กซ์4272หรือแม็กซ์4273ตัวควบคุมแบบถอดเปลี่ยนได้ขณะทำงาน

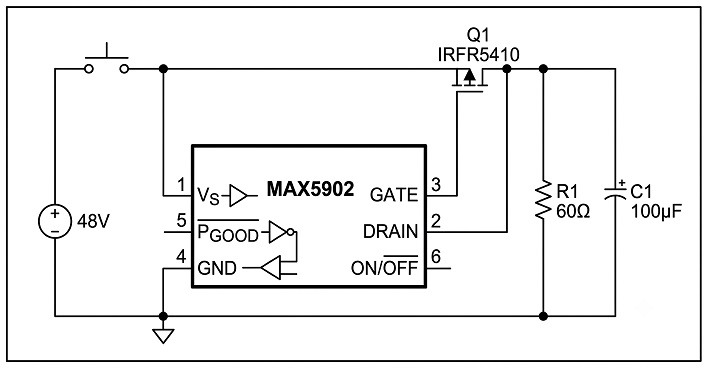

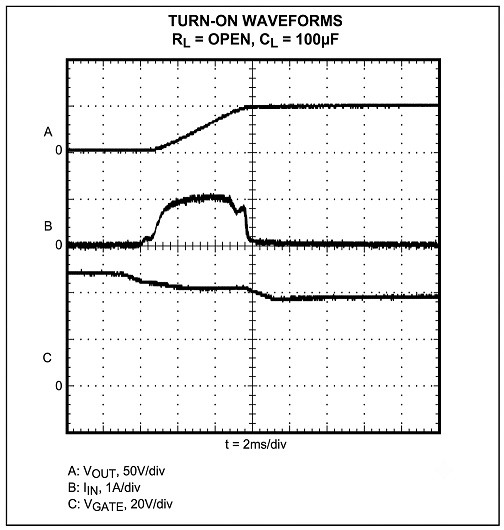

วงจร Hot-swap แรงดันสูงแบบ IC สามารถประหยัดพื้นที่ได้มากกว่าวงจรแบบแยกชิ้น ตัวควบคุมขนาด SOT23 เช่นแม็กซ์5902(รูปที่ 4a และ 4b) วงจรนี้ทำงานได้ในช่วงแรงดัน 9V ถึง 72V และต้องการเพียง MOSFET ชนิด p-channel ภายนอกเพียงตัวเดียว (Q1) สำหรับการทำงานพื้นฐาน วงจรนี้ไม่จำเป็นต้องใช้ตัวต้านทานตรวจจับกระแสเพื่อจำกัดกระแสไฟกระชากหรือตรวจจับสภาวะผิดปกติ แต่จะใช้ R _DS(ON)ของ MOSFET ชนิด p-channel (Q1) เป็นองค์ประกอบตรวจจับกระแสแทน

ตัวควบคุม MAX5902 จะคงสถานะปิดของ MOSFET ไว้เมื่อเริ่มจ่ายไฟครั้งแรก มันจะคงสถานะปิดนั้นไปเรื่อยๆ หากขา ON/OFF ถูกกดไว้ที่ระดับต่ำ หากแรงดันไฟฟ้าต่ำกว่าระดับล็อคแรงดันต่ำ (UVLO) หรือหากอุณหภูมิของชิปเกิน +125°C (โดยทั่วไป) หากไม่มีเงื่อนไขใดๆ เหล่านั้นเกิดขึ้นเมื่อเวลาหน่วงการเปิดเครื่องหมดลง (150 มิลลิวินาที โดยทั่วไป) MAX5902 จะค่อยๆ เปิด Q1 ในระหว่างขั้นตอนการเปิดเครื่องนี้ ตัวควบคุมจะค่อยๆ เพิ่มแรงดันของ Q1 ทำให้แรงดันที่โหลด (ขาเดรนของ Q1) เพิ่มขึ้นในอัตราปกติ 9V/ms

ดังนั้น กระแสไฟกระชากเข้าสู่โหลดจึงถูกจำกัดไว้ที่ระดับซึ่งเป็นสัดส่วนกับความจุของโหลดและอัตราการเปลี่ยนแปลงคงที่: I _LIMIT (typ) = C _LOAD × 9V/ms หลังจากที่ Q1 ทำงานเต็มที่และแรงดันโหลดคงที่ที่ค่าสุดท้ายแล้ว MAX5902 จะตรวจสอบแรงดันตกคร่อม Q1 (I _LOAD × R _DS(ON) ) เพื่อตรวจหาข้อผิดพลาด หากแรงดันตกคร่อมเกินเกณฑ์ของเบรกเกอร์ ตัวควบคุมจะปิด Q1 และตัดการเชื่อมต่อโหลดทันที

แตกต่างจากวงจรที่ใช้ส่วนประกอบแบบแยกชิ้น วงจรในรูปที่ 4a มีคุณสมบัติการป้องกันการปิดระบบเนื่องจากความร้อนสูงเกินไป การป้องกัน UVLO การปิดระบบด้วยขา ON/OFF และสัญญาณแสดงสถานะไฟดี (P _GOOD ) MAX5902 มีให้เลือกทั้งแบบมีและไม่มีฟังก์ชันเบรกเกอร์วงจร และเบรกเกอร์วงจรมีให้เลือกทั้งแบบลองใหม่โดยอัตโนมัติหรือแบบล็อคปิด

ในการใช้งานระบบที่รองรับแรงดันไฟฟ้าตั้งแต่ -9V ถึง -100V เช่น -48V สำหรับการใช้งานด้านโทรคมนาคม ให้แทนที่ด้วย...แม็กซ์5900หรือแม็กซ์5901ตัวควบคุมแบบถอดเปลี่ยนได้ขณะทำงานสำหรับ MAX5902

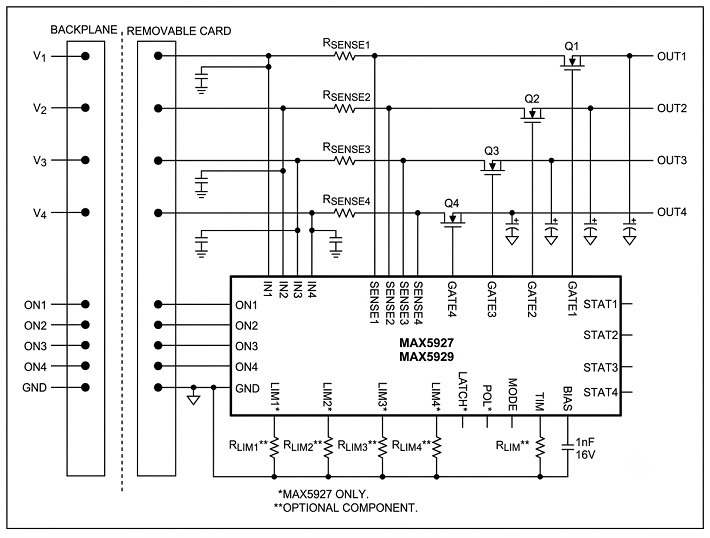

ตัวควบคุมแบบถอดเปลี่ยนได้ขณะทำงาน (Hot-swap controller) ที่ใช้ไอซีเพียงตัวเดียว สามารถทดแทนส่วนประกอบแบบแยกชิ้นและไอซีควบคุมไมโครโปรเซสเซอร์ได้หลายตัว นอกจากนี้ยังสามารถรองรับเอาต์พุตหลายตัวและเพิ่มความสามารถในการจัดลำดับ/ติดตามได้อีกด้วยแม็กซ์5927ตัวควบคุมแบบ hot-swap สี่ตัว ช่วยปกป้องระบบที่มีแหล่งจ่ายไฟหลายแหล่ง เช่น อุปกรณ์คอมพิวเตอร์พกพา ช่วยให้นักออกแบบสามารถกำหนดค่ารางแรงดันไฟฟ้าขาเข้าให้เปิด/ปิดตามลำดับ ติดตามกัน หรือทำงานแยกกันได้

ในงานที่ซับซ้อนกว่านั้น ซึ่งต้องมีการป้องกันรางจ่ายไฟหลายรางและต้องพิจารณาข้อกำหนดเฉพาะต่างๆ วงจรที่ออกแบบด้วยชิ้นส่วนอิเล็กทรอนิกส์แบบแยกชิ้นจึงไม่ใช่ทางเลือกที่เหมาะสม ตัวควบคุมแบบ Hot-swap ที่ใช้ IC ซึ่งออกแบบมาสำหรับงานเฉพาะด้าน จะมอบฟีเจอร์ที่ต้องการและควบคุมระบบโดยรวมได้ตามความจำเป็นแม็กซ์5915/แม็กซ์5916ตัวอย่างเช่น ช่วยให้สามารถเสียบและถอดการ์ด PCI® ลงในสล็อต PCI หรือแบ็คเพลนที่ใช้งานอยู่ได้อย่างปลอดภัย^ไอซีเหล่านี้มีการควบคุมพลังงานอิสระสำหรับแหล่งจ่ายไฟ 3.3V, 5V, ±12V และแหล่งจ่ายไฟเสริม 3.3V สำหรับการ์ด PCI สองใบโดยใช้ส่วนประกอบภายนอกเพียงไม่กี่ชิ้นแม็กซ์5943วงจรไอซีนี้ มอบโซลูชันที่เรียบง่ายแต่เชื่อถือได้สำหรับการเสียบและถอดอุปกรณ์ต่อพ่วง FireWire ^®เข้ากับพอร์ต FireWire ที่ใช้งานอยู่ได้อย่างปลอดภัย ไอซีนี้ต้องการเพียง MOSFET ภายนอกสองตัวและตัวต้านทานตรวจจับสำหรับการทำงานขั้นพื้นฐาน ในขณะเดียวกันก็มีระบบควบคุมการจัดการพลังงานแบบครบวงจรสำหรับแอปพลิเคชัน FireWire

สรุป

ตัวควบคุมแบบ Hot-swap ที่ใช้ IC มีข้อดีหลายประการเหนือกว่าตัวควบคุมแบบแยกชิ้นส่วน แม้ว่าวงจรแบบแยกชิ้นส่วนจะมีราคาถูกกว่า IC แบบ Hot-swap แต่ก็อาจมีค่าใช้จ่ายสูงกว่าโดยรวมในแง่ของความทนทาน เวลาหยุดทำงาน และค่าซ่อมแซม ที่จริงแล้ว แหล่งจ่ายไฟหลักขนาดใหญ่ขึ้น และสายไฟและขั้วต่อที่แข็งแรงกว่า เป็นเพียงส่วนหนึ่งของค่าใช้จ่ายที่จับต้องได้ซึ่งเกี่ยวข้องกับส่วนประกอบแบบแยกชิ้นส่วน IC แบบ Hot-swap มีข้อดีที่การออกแบบแบบแยกชิ้นส่วนไม่มี ได้แก่ เอาต์พุต STATUS การปิดระบบเมื่ออุณหภูมิสูงเกิน UVLO และอินพุตปิด/เปิด สำหรับการควบคุมโหลดและการตรวจจับการเสียบแผงวงจร
