การถ่ายภาพด้วยคลื่นแม่เหล็กไฟฟ้า (MRI) เป็นเทคนิคการถ่ายภาพทางการแพทย์ที่ไม่ต้องผ่าตัด ซึ่งสร้างภาพภายในร่างกายมนุษย์ได้อย่างละเอียดโดยการกระตุ้นการหมุนของนิวเคลียสของไฮโดรเจน (โปรตอน ¹H) ที่มีอยู่ในน้ำและไขมัน เมื่ออยู่ในสนามแม่เหล็กสถิตที่แรง (B₀) นิวเคลียสเหล่านี้จะหมุนด้วยความถี่ที่แปรผันตรงกับความแรงของสนาม ซึ่งเรียกว่าความถี่ลาร์มอร์ โดยการใช้คลื่นวิทยุ (RF) ที่ความถี่นี้ การหมุนจะถูกผลักออกจากสมดุล เมื่อพวกมันกลับสู่แนวเดียวกับสนามสถิต พวกมันจะปล่อยสัญญาณ RF ออกมา ซึ่งจะถูกตรวจจับและประมวลผลเพื่อสร้างภาพตัดขวางที่มีความคมชัดสูงของเนื้อเยื่ออ่อน

ขดลวด RFเป็นโครงสร้างหลักทางแม่เหล็กไฟฟ้าและเป็นส่วนเชื่อมต่อหลักระหว่างระบบ MRI กับผู้ป่วย เป็นส่วนประกอบเพียงอย่างเดียวที่ส่งผ่านพลังงาน RF เข้าและออกจากร่างกายโดยตรง ซึ่งเป็นตัวกำหนดประสิทธิภาพในการกระตุ้นสปินของไฮโดรเจน ความไวในการตรวจจับสัญญาณ MR ที่เกิดขึ้น และความปลอดภัยในการส่งพลังงาน RF ไปยังเนื้อเยื่อ การออกแบบขดลวดมีผลโดยตรงต่ออัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) ความสม่ำเสมอของสนาม B₁ ความลึกของการทะลุทะลวง ประสิทธิภาพการกระตุ้น ความเร็วในการสร้างภาพ และอัตราการดูดซับจำเพาะ (SAR) ทำให้ขดลวดมีความสำคัญต่อทั้งคุณภาพของภาพและความปลอดภัยของผู้ป่วย

ตำแหน่งของขดลวด RF ในระบบ MRI

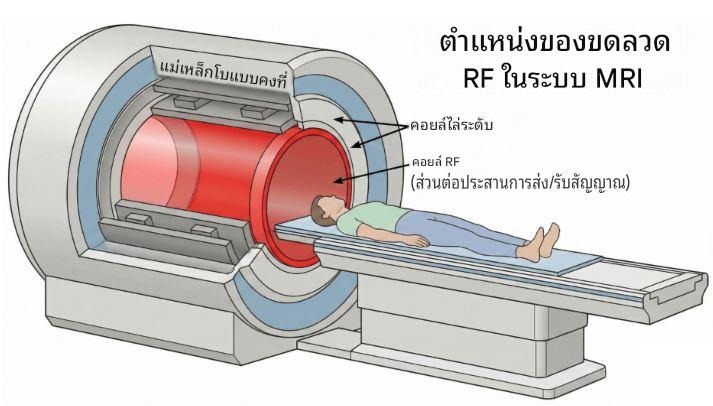

ระบบ MRI ประกอบด้วยแม่เหล็กคงที่ที่สร้างสนามแม่เหล็ก B₀, ขดลวดไล่ระดับสำหรับการเข้ารหัสเชิงพื้นที่, วงจรส่งสัญญาณ RF, วงจรรับสัญญาณ RF และขดลวด RF วงจรส่งสัญญาณ RF สิ้นสุดที่ขดลวด RF และวงจรรับสัญญาณเริ่มต้นที่ขดลวด RF ประสิทธิภาพต่ำ ความไม่ตรงกัน สัญญาณรบกวน หรือความไม่สม่ำเสมอของสนามแม่เหล็กที่เกิดขึ้นในขั้นตอนนี้ จะทำให้คุณภาพของภาพลดลงโดยตรง และไม่สามารถแก้ไขได้อย่างสมบูรณ์ในระหว่างการสร้างภาพใหม่

เหตุใดจึงต้องใช้ขดลวด RF?

นิวเคลียสของไฮโดรเจนภายในร่างกายจะหมุนวนตามธรรมชาติด้วยความถี่ลาร์มอร์เมื่อสัมผัสกับรังสี B₀ ในการที่จะมีปฏิสัมพันธ์กับนิวเคลียสเหล่านี้ ระบบ MRI จะต้องส่งพลังงาน RF ที่ความถี่ดังกล่าวอย่างแม่นยำเพื่อรบกวนการเรียงตัวของนิวเคลียส จากนั้นจึงตรวจจับพลังงาน RF ที่ปล่อยออกมาเมื่อนิวเคลียสกลับคืนสู่สมดุล

ขดลวด RF เป็นโครงสร้างเรโซแนนซ์ที่ได้รับการออกแบบทางวิศวกรรมซึ่งทำหน้าที่ทั้งสองอย่างได้อย่างมีประสิทธิภาพ ในระหว่างการส่งสัญญาณ ขดลวดจะสร้างสนามแม่เหล็กที่สั่นอย่างควบคุมได้ ในระหว่างการรับสัญญาณ ขดลวดจะตรวจจับแรงดันไฟฟ้าที่เกิดจากการหมุนวนของสนามแม่เหล็ก

หลักการทำงานของแม่เหล็กไฟฟ้า

ขดลวด RF ของเครื่อง MRI ทำงานในบริเวณสนามแม่เหล็กไฟฟ้าใกล้เคียงเป็นหลัก มากกว่าที่จะทำงานเป็นเสาอากาศแผ่รังสีในระยะไกล การถ่ายโอนพลังงานเกิดขึ้นผ่านการเชื่อมต่อทางแม่เหล็กระหว่างขดลวดและสนามแม่เหล็กนิวเคลียร์ ที่สนามแม่เหล็ก 1.5T และ 3T ความยาวคลื่น RF ในเนื้อเยื่อทางชีวภาพมีขนาดใหญ่กว่าขนาดของขดลวดอย่างมาก และการถ่ายโอนพลังงานส่วนใหญ่เกิดจากการเชื่อมต่อทางแม่เหล็ก ที่สนามแม่เหล็กสูงกว่า (เช่น 7T) ความยาวคลื่นในเนื้อเยื่อจะใกล้เคียงกับขนาดของร่างกาย ทำให้เกิดผลกระทบของคลื่นกระจายและความไม่สม่ำเสมอของสนาม

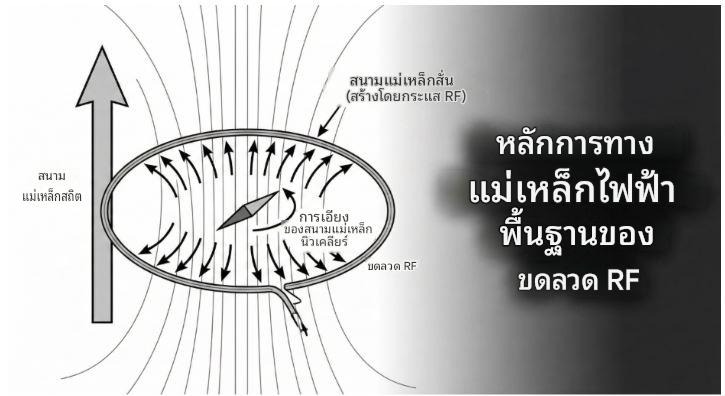

เมื่อกระแสสลับไหลผ่านตัวนำขดลวด จะเกิดสนามแม่เหล็กสั่นที่เรียกว่าสนาม B₁ ส่วนประกอบในการส่งสัญญาณ ซึ่งมักใช้สัญลักษณ์ B₁⁺ นั้น มีทิศทางตั้งฉากกับ B₀ และมีหน้าที่ในการปรับมุมการเหนี่ยวนำแม่เหล็กของนิวเคลียสด้วยมุมพลิกที่ควบคุมได้ หลังจากได้รับการกระตุ้นแล้ว การเหนี่ยวนำแม่เหล็กตามแนวขวางที่หมุนอยู่จะสร้างฟลักซ์แม่เหล็กที่เปลี่ยนแปลงตามเวลา ซึ่งเหนี่ยวนำให้เกิดแรงดันไฟฟ้าในขดลวดตามกฎของฟาราเดย์ ความไวในการรับสัญญาณจะสอดคล้องกับ B₁⁻

การสร้างสัญญาณขึ้นอยู่กับการปฏิสัมพันธ์ของสนามแม่เหล็ก สนามไฟฟ้าที่เกี่ยวข้องไม่ได้มีส่วนช่วยในการสร้างสัญญาณ แต่กลับทำให้เกิดความร้อนจากการต้านทานในเนื้อเยื่อ ด้วยเหตุนี้ การออกแบบขดลวด RF จึงมุ่งเน้นไปที่การเพิ่มประสิทธิภาพของสนามแม่เหล็กให้สูงสุด ในขณะที่ลดการสัมผัสกับสนามไฟฟ้าให้น้อยที่สุด

ขดลวด RF ในฐานะวงจรไฟฟ้าแบบเรโซแนนซ์

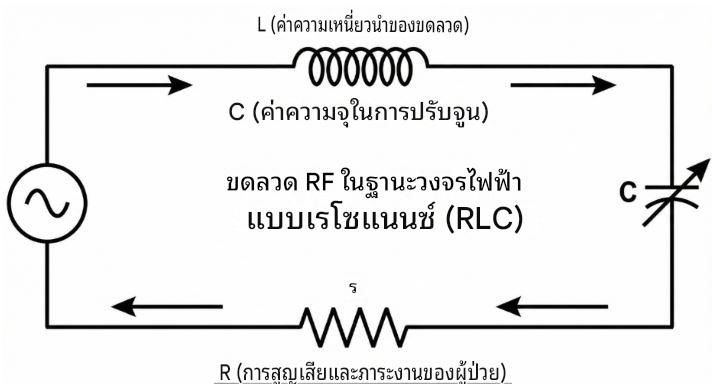

ในทางไฟฟ้า ขดลวด RF ทำงานเหมือนวงจร RLC แบบเรโซแนนซ์ ค่าความเหนี่ยวนำถูกกำหนดโดยรูปทรงทางกายภาพของวงตัวนำ ในขณะที่ค่าความจุถูกเพิ่มเข้าไปเพื่อปรับขดลวดให้ตรงกับความถี่ลาร์มอร์ ค่าความต้านทานแสดงถึงการสูญเสียในตัวนำและพลังงานที่สูญเสียไปในผู้ป่วย

เมื่อถึงสภาวะเรโซแนนซ์ ส่วนประกอบรีแอคทีฟจะหักล้างกัน ทำให้กระแสไหลเวียนสูงสุดเกิดขึ้นได้สำหรับแรงดันขับที่กำหนด การปรับจูนให้ตรงกับความถี่ลาร์มอร์อย่างแม่นยำนั้นมีความสำคัญอย่างยิ่งต่อการกระตุ้นที่มีประสิทธิภาพและความไวในการรับสัญญาณสูง

พารามิเตอร์ที่สำคัญในการออกแบบขดลวด MRI คือค่าคุณภาพ (Q)

• Q ที่ไม่มีผู้ป่วย:วัดโดยไม่มีผู้ป่วยอยู่ บนร่างกาย
• ค่า Q ที่วัดได้:วัดขณะมีผู้ป่วยอยู่ด้วย

อัตราส่วนระหว่างค่า Q ที่ไม่มีโหลดและค่า Q ที่มีโหลดบ่งชี้ว่าสัญญาณรบกวนนั้นเกิดจากตัวนำขดลวดหรือผู้ป่วยเป็นหลัก ในการตรวจ MRI ทางคลินิก สัญญาณรบกวนมักเกิดจากผู้ป่วยเป็นหลัก ซึ่งหมายความว่าการลดระยะห่างระหว่างขดลวดกับเนื้อเยื่อจะช่วยปรับปรุงอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) ได้อย่างมีประสิทธิภาพมากกว่าการลดความต้านทานของตัวนำเพียงเล็กน้อย

พฤติกรรมการส่งและรับข้อมูล

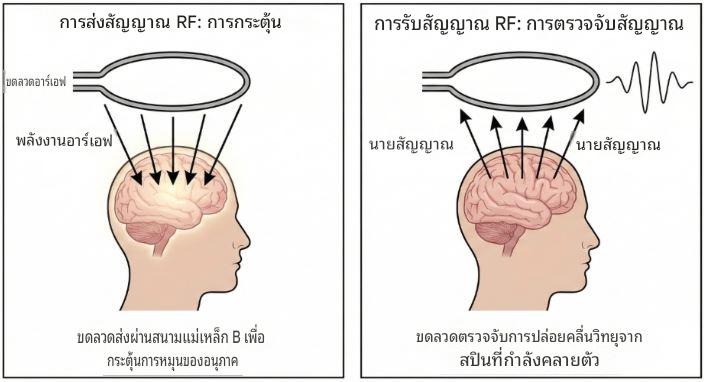

ระหว่างการส่งสัญญาณ RF ขดลวดจะสร้างสนาม B₁⁺ ที่หมุนการจัดเรียงตัวของสนามแม่เหล็กนิวเคลียร์ให้เบี่ยงเบนออกจากแนวเดียวกับ B₀ มุมพลิกขึ้นอยู่กับแอมพลิจูดของคลื่น RF และระยะเวลาของพัลส์ การกระตุ้นที่สม่ำเสมอต้องอาศัยการกระจายตัวของ B₁⁺ ที่เป็นเนื้อเดียวกันในเชิงพื้นที่ มิเช่นนั้นจะเกิดมุมพลิกที่ไม่ถูกต้องและสิ่งแปลกปลอมในภาพ ดังนั้นจึงนิยมใช้ขดลวดขนาดใหญ่สำหรับการส่งสัญญาณ

ในระหว่างการรับสัญญาณ การหมุนวนของสนามแม่เหล็กจะเหนี่ยวนำให้เกิดแรงดันไฟฟ้าในขดลวด ซึ่งเป็นสัดส่วนกับความแรงของสนามแม่เหล็ก ขดลวดขนาดเล็กที่วางใกล้กับอวัยวะจะให้สัญญาณเฉพาะที่แรงกว่าและอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) ที่ดีกว่า ด้วยเหตุนี้ การรับสัญญาณจึงมักทำโดยใช้ขดลวดพื้นผิวหรือขดลวดแบบเฟสอาร์เรย์ แทนที่จะใช้ขดลวดส่งสัญญาณขนาดใหญ่

ประเภทของขดลวด RF

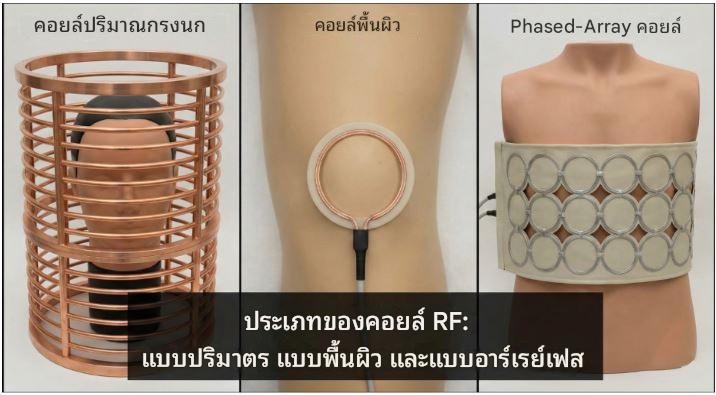

คอยล์ปริมาตรจะล้อมรอบบริเวณทางกายวิภาคขนาดใหญ่และได้รับการออกแบบมาเพื่อสร้างสนาม B₁ ที่ค่อนข้างสม่ำเสมอ คอยล์แบบกรงนกเป็นแบบปริมาตรที่ใช้กันอย่างแพร่หลายที่สุด โดยการใช้ตัวเก็บประจุแบบกระจายและการกระตุ้นแบบควอดราเจอร์ คอยล์แบบกรงนกจะสร้างสนาม RF ที่มีการโพลาไรซ์แบบวงกลม ซึ่งช่วยปรับปรุงประสิทธิภาพการส่งสัญญาณและอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR)

คอยล์แบบพื้นผิวประกอบด้วยขดลวดหนึ่งหรือหลายวงวางอยู่เหนืออวัยวะที่ต้องการตรวจโดยตรง ความไวของคอยล์จะสูงสุดใกล้กับตัวคอยล์และลดลงอย่างรวดเร็วเมื่อความลึกเพิ่มขึ้น ทำให้เหมาะสำหรับการถ่ายภาพบริเวณผิวเผิน

คอยล์แบบเฟสอาร์เรย์ประกอบด้วยองค์ประกอบคอยล์พื้นผิวหลายตัว โดยแต่ละตัวเชื่อมต่อกับช่องรับสัญญาณอิสระ การรวมสัญญาณแบบดิจิทัลจากองค์ประกอบที่มีรูปแบบความไวเชิงพื้นที่ที่แตกต่างกัน อาร์เรย์จะช่วยปรับปรุงอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) ขยายขอบเขตการครอบคลุม และช่วยให้สามารถใช้เทคนิคการสร้างภาพแบบขนาน เช่น SENSE และ GRAPPA ได้ เทคนิคเหล่านี้ใช้ประโยชน์จากการเปลี่ยนแปลงความไวเชิงพื้นที่เพื่อสร้างข้อมูลที่สุ่มตัวอย่างไม่ครบถ้วนขึ้นมาใหม่ ซึ่งช่วยลดเวลาในการสแกน

การปรับแต่ง การจับคู่ และการโหลด

ขดลวด RF ต้องได้รับการปรับจูนให้ตรงกับความถี่ลาร์มอร์และจับคู่กับอิมพีแดนซ์ของระบบ ซึ่งโดยทั่วไปคือ 50 โอห์ม การจับคู่ที่เหมาะสมจะช่วยให้การถ่ายโอนพลังงานมีประสิทธิภาพและลดการสะท้อนของสัญญาณให้น้อยที่สุด

การมีอยู่ของผู้ป่วยทำให้สภาพแวดล้อมทางแม่เหล็กไฟฟ้าเปลี่ยนแปลงไป ส่งผลให้ทั้งความถี่เรโซแนนซ์และอิมพีแดนซ์เปลี่ยนไป ผลกระทบนี้เรียกว่า การโหลด ซึ่งต้องได้รับการชดเชยผ่านวงจรปรับจูนและจับคู่แบบปรับได้หรือแบบอัตโนมัติ

กระแสโหมดร่วมในสายเคเบิลโคแอกเซียลสามารถบิดเบือนสนาม B₁ และเพิ่มความร้อนเฉพาะจุดได้ ดังนั้นจึงมีการติดตั้งตัวดักกระแสหรือบาลันในสายเคเบิลเพื่อระงับกระแสที่ไม่พึงประสงค์และรักษาพฤติกรรมของสนามให้เป็นไปตามที่คาดการณ์ได้

การเชื่อมโยงและการแยกตัวร่วมกัน

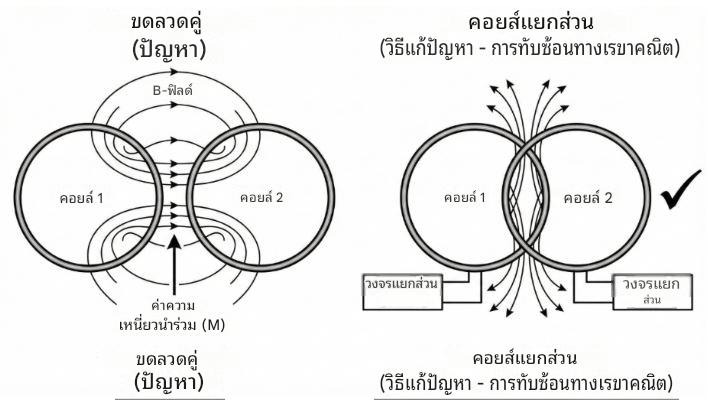

ในระบบอาร์เรย์เฟส ขดลวดที่อยู่ใกล้กันจะเกิดการเหนี่ยวนำซึ่งกันและกัน ทำให้ลดทอนอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) และประสิทธิภาพการเข้ารหัสเชิงพื้นที่ การแยกการเหนี่ยวนำทำได้โดยการซ้อนทับทางเรขาคณิตของลูปที่อยู่ติดกัน พรีแอมพลิฟายเออร์ที่มีอิมพีแดนซ์อินพุตต่ำ และวงจรปรับความถี่แบบแอคทีฟที่ปิดใช้งานองค์ประกอบรับสัญญาณระหว่างการส่งสัญญาณ ไดโอด PIN มักใช้ในเครือข่ายปรับความถี่เหล่านี้ การแยกการเหนี่ยวนำที่มีประสิทธิภาพมีความสำคัญอย่างยิ่งต่อทั้งคุณภาพของภาพและความปลอดภัยของผู้ป่วย

การพึ่งพาความแรงของสนามแม่เหล็ก

ความถี่ลาร์มอร์เพิ่มขึ้นเป็นเส้นตรงตามความแรงของสนามแม่เหล็ก เมื่อความถี่ในการทำงานเพิ่มขึ้น ความยาวคลื่น RF ภายในเนื้อเยื่อทางชีวภาพจะลดลงเนื่องจากค่าสภาพยอมทางไฟฟ้าสูง

ที่ความแรงสนามแม่เหล็กต่ำ เช่น 1.5 เทสลา ความยาวคลื่น RF ในเนื้อเยื่อจะใหญ่กว่าขนาดของร่างกายมาก ส่งผลให้สนาม B₁ มีความสม่ำเสมอค่อนข้างดี แต่ที่ความแรงสนามแม่เหล็กสูงขึ้น เช่น 3 เทสลาขึ้นไป ความยาวคลื่นจะใกล้เคียงกับขนาดทางกายวิภาค ซึ่งนำไปสู่รูปแบบการแทรกสอดแบบเสริมและแบบหักล้าง มุมพลิกที่แปรผันตามตำแหน่ง และการเพิ่มขึ้นของความเข้มสนามไฟฟ้าเฉพาะที่

ในสนามแม่เหล็กสูงมาก เช่น 7 เทสลา ผลกระทบจากความยาวคลื่นจะมีบทบาทสำคัญต่อพฤติกรรมของขดลวด การใช้ชุดส่งสัญญาณหลายช่องสัญญาณ การปรับแต่งสนามแม่เหล็กด้วยคลื่นความถี่วิทยุ แผ่นรองฉนวน และการจำลองสนามแม่เหล็กไฟฟ้าแบบเต็มคลื่น เป็นสิ่งจำเป็นเพื่อฟื้นฟูความสม่ำเสมอของการกระตุ้นและจัดการอัตราการดูดซับจำเพาะ (SAR)

อัตราส่วนสัญญาณต่อสัญญาณรบกวนและประสิทธิภาพ

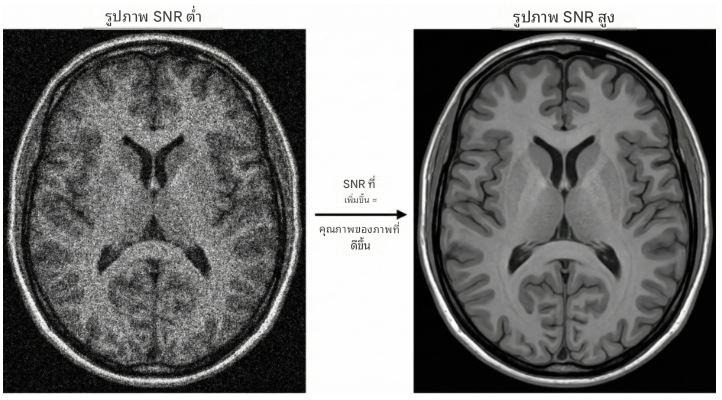

อัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) เป็นตัวชี้วัดประสิทธิภาพที่สำคัญที่สุดสำหรับขดลวด RF SNR ที่สูงขึ้นช่วยให้ความละเอียดเชิงพื้นที่ดีขึ้น ความคมชัดของเนื้อเยื่อดีขึ้น และลดเวลาในการสแกน ใน MRI ทางคลินิก สัญญาณรบกวนของระบบมักเกิดจากผู้ป่วยมากกว่าความต้านทานของตัวนำ โดยเฉพาะอย่างยิ่งสำหรับขดลวดขนาดเท่าร่างกายที่ความแรงสนามแม่เหล็กแบบปกติ ดังนั้น การลดระยะห่างระหว่างขดลวดกับกายวิภาคจึงมักมีประสิทธิภาพมากกว่าการลดการสูญเสียของตัวนำเพียงเล็กน้อย

พารามิเตอร์ประสิทธิภาพที่สำคัญ ได้แก่ อัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR), อัตราส่วนค่า Q ระหว่างสภาวะที่มีโหลดและไม่มีโหลด, ประสิทธิภาพ B₁, ประสิทธิภาพ SAR และการแยกตัวระหว่างองค์ประกอบของอาร์เรย์

ความปลอดภัยจากคลื่นวิทยุและอัตราการดูดซับจำเพาะ

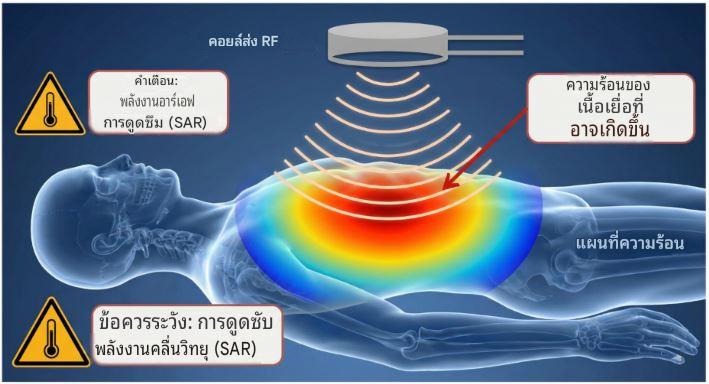

ขดลวด RF มีหน้าที่ในการส่งพลังงาน RF ไปยังเนื้อเยื่ออัตราการดูดซับพลังงานจำเพาะ (SAR)เป็นค่าที่วัดอัตราการดูดซับพลังงานต่อหน่วยมวล และมีการควบคุมอย่างเข้มงวด การออกแบบขดลวดส่งสัญญาณต้องควบคุมความแรงของสนามไฟฟ้าและรอบการทำงานของ RF เพื่อจำกัดความร้อนในเนื้อเยื่อ ขดลวดรับสัญญาณอย่างเดียวจะมีวงจรปรับความถี่อัตโนมัติเพื่อป้องกันกระแสเหนี่ยวนำระหว่างการส่งสัญญาณ RF ผู้ป่วยที่มีอุปกรณ์ฝังในร่างกายที่เป็นตัวนำไฟฟ้าจำเป็นต้องได้รับการพิจารณาเป็นพิเศษเนื่องจากอาจเกิดความร้อนเฉพาะที่ได้คลิกที่นี่เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับ SAR ในระบบ MRI

ความก้าวหน้าในเทคโนโลยีขดลวด RF

ความก้าวหน้าล่าสุดได้แก่ แผงอิเล็กโทรดแบบเฟสความหนาแน่นสูง การออกแบบขดลวดที่ยืดหยุ่นและสวมใส่ได้ ขดลวดระบายความร้อนด้วยความเย็นจัดเพื่อลดสัญญาณรบกวนทางความร้อนในระบบวิจัย และการรวมตัวรับสัญญาณดิจิทัลในระดับขดลวด เทคนิคการผลิตแบบเพิ่มเนื้อวัสดุช่วยให้สามารถสร้างรูปทรงเรขาคณิตเฉพาะบุคคลได้ ในขณะที่ระบบปรับแต่งแบบปรับได้ช่วยเพิ่มความทนทานต่อสภาวะการรับน้ำหนักที่แตกต่างกัน

บทสรุป

ขดลวด RF เป็นแกนหลักทางแม่เหล็กไฟฟ้าของระบบ MRI การออกแบบขดลวด RF ผสานรวมทฤษฎีแม่เหล็กไฟฟ้าระยะใกล้ พฤติกรรมวงจรเรโซแนนซ์ การลดสัญญาณรบกวน การจับคู่ความต้านทาน กลยุทธ์การแยกส่วน และวิศวกรรมความปลอดภัย ตั้งแต่ระบบ 1.5 T แบบดั้งเดิมไปจนถึงแพลตฟอร์มการวิจัยสนามแม่เหล็กสูงพิเศษ สถาปัตยกรรมของขดลวด RF ควบคุมอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) ความสม่ำเสมอของการกระตุ้น พฤติกรรมของสิ่งแปลกปลอม และการปฏิบัติตามข้อกำหนด SAR ในขณะที่ MRI ยังคงพัฒนาไปสู่ความแรงสนามแม่เหล็กที่สูงขึ้นและจำนวนช่องสัญญาณที่มากขึ้น วิศวกรรมขดลวด RF ยังคงเป็นหัวใจสำคัญของประสิทธิภาพและนวัตกรรมด้านการถ่ายภาพ
