การแนะนำ

ค่าQ (ค่าคุณภาพ) เป็นตัวชี้วัดที่สำคัญที่บอกเราว่าตัวเหนี่ยวนำในโลกแห่งความเป็นจริงนั้นใกล้เคียงกับตัวเหนี่ยวนำในอุดมคติมากน้อยเพียงใด ตัวเหนี่ยวนำเป็นส่วนประกอบที่พบได้ทั่วไปในวงจรแปลงพลังงาน วงจรกรอง และระบบสื่อสาร ซึ่งมักใช้ในวงจรเรโซแนนซ์ ในขณะที่การศึกษาเชิงทฤษฎีมักถือว่าตัวเหนี่ยวนำมีค่าความเหนี่ยวนำบริสุทธิ์ แต่ในความเป็นจริงแล้ว ตัวเหนี่ยวนำมีค่าความต้านทานและองค์ประกอบปรสิตอยู่ภายใน ค่า Q ถูกกำหนดให้เป็นอัตราส่วนของค่าความต้านทานเชิงเหนี่ยวนำของขดลวดต่อค่าความต้านทานประสิทธิผลของมัน

แม้ว่าส่วนประกอบที่เห็นได้ชัดที่สุดของความต้านทานนี้คือความต้านทานกระแสตรงมาตรฐาน (DCR) ของสายไฟ แต่การสูญเสียกระแสสลับความถี่สูงมักมีบทบาทสำคัญกว่า ดังนั้น ความสัมพันธ์ที่แท้จริงระหว่างความต้านทานและค่าคุณภาพคืออะไร? เหตุใดค่า Q จึงมีความสำคัญมาก?

Ⅰ เหตุใดค่า Q จึงมีความสำคัญต่อตัวเหนี่ยวนำ?

ในการเลือกใช้ชิ้นส่วนอิเล็กทรอนิกส์ วิศวกรต้องอาศัยข้อมูลจำเพาะและเอกสารแสดงรายละเอียดผลิตภัณฑ์จากผู้ผลิต หลังจากคำนวณค่าความเหนี่ยวนำที่ต้องการสำหรับการใช้งานเฉพาะนั้นแล้ว อย่างไรก็ตาม ค่าความเหนี่ยวนำเพียงอย่างเดียวไม่เพียงพอ จำเป็นต้องพิจารณาค่าคุณภาพ (Q) ของตัวเหนี่ยวนำด้วย โดยเฉพาะอย่างยิ่งสำหรับวงจร RF (คลื่นความถี่วิทยุ) และการใช้งานแบบอนาล็อกที่มีความแม่นยำสูง

ค่า Q สูงแสดงว่าตัวเหนี่ยวนำมีการสูญเสียพลังงานต่ำเมื่อเทียบกับพลังงานที่เก็บไว้ ในวงจรเรโซแนนซ์ ค่า Q สูงจะทำให้ยอดเรโซแนนซ์คมชัดขึ้นและแบนด์วิดท์แคบลง ซึ่งจำเป็นต่อการเลือกรับสัญญาณในเครื่องปรับคลื่นวิทยุ ในการใช้งานด้านพลังงาน ค่า Q ที่สูงขึ้นโดยทั่วไปหมายถึงการสูญเสียพลังงาน (ความร้อน) ที่ต่ำกว่า ซึ่งนำไปสู่ประสิทธิภาพโดยรวมของระบบที่สูงขึ้น

Ⅱ การวิเคราะห์ค่า Q ของตัวเหนี่ยวนำ

2.1 ไม่มีตัวเหนี่ยวนำในอุดมคติ

ในทางปฏิบัติแล้ว ไม่มีส่วนประกอบใดที่ "สมบูรณ์แบบ" ตัวเหนี่ยวนำถูกสร้างขึ้นโดยการพันขดลวดนำไฟฟ้าไว้รอบแกนที่ทำจากวัสดุแม่เหล็กต่างๆ (เฟอร์ไรต์ ผงเหล็ก อากาศ ฯลฯ) ค่าความเหนี่ยวนำที่แท้จริงขึ้นอยู่กับพารามิเตอร์ทางกายภาพ ได้แก่ จำนวนรอบ ความซึมผ่านได้ของวัสดุแกน ความหนาแน่นของฟลักซ์ และพื้นที่หน้าตัดของแกน

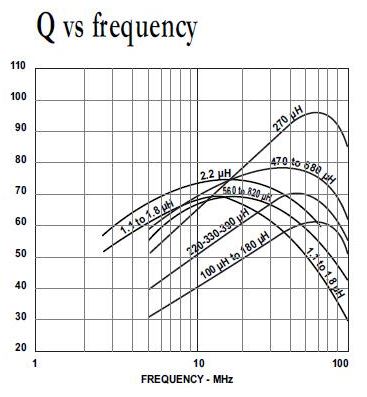

นอกจากนี้ ในการใช้งานจริง ค่าความเหนี่ยวนำและประสิทธิภาพอาจผันผวนได้ตามกระแสไฟฟ้าที่จ่าย (ความอิ่มตัว) ความถี่ของสัญญาณ การเสื่อมสภาพ และอุณหภูมิในการทำงาน เพื่อให้มั่นใจได้ถึงความแม่นยำของเอาต์พุตที่สม่ำเสมอในช่วงความถี่และสภาพแวดล้อมที่หลากหลาย จำเป็นต้องมีการวัดค่าพารามิเตอร์เฉพาะ ค่า Q-Factor เป็นพารามิเตอร์หลักที่ใช้ในการวัด "ความบริสุทธิ์" และความสม่ำเสมอของประสิทธิภาพของขดลวด

2.2 ค่า Q-Factor คืออะไร?

ตามหลักการแล้ว ตัวเหนี่ยวนำควรแสดงค่าความเหนี่ยวนำเพียงอย่างเดียว อย่างไรก็ตาม ตัวเหนี่ยวนำที่ใช้งานได้จริงนั้นประกอบด้วยความต้านทานกระแสตรงคงที่ ความต้านทานกระแสสลับแปรผัน และความจุไฟฟ้าแฝง องค์ประกอบแฝงเหล่านี้ลดประสิทธิภาพของตัวเหนี่ยวนำ ค่าคุณภาพ (Q) เป็นตัวเลขไร้หน่วยที่ใช้วัดประสิทธิภาพของตัวเหนี่ยวนำในแง่ของการสูญเสีย โดยพื้นฐานแล้วมันคืออัตราส่วนของพลังงานที่เก็บไว้ต่อพลังงานที่สูญเสียไปต่อรอบ

เรามาสำรวจความต้านทานปรสิตที่ลดค่า Q Factor กันอย่างละเอียด:

• (DCR หรือ RDC) ความต้านทานกระแสตรง

ลวดที่ใช้พันขดลวดมีค่าความต้านทานภายใน เรียกว่า "ความต้านทานกระแสตรง" ค่านี้มักจะพบได้ในคอลัมน์ "DCR" หรือ "RDC" ในเอกสารข้อมูลจำเพาะ ค่า DCR ขึ้นอยู่กับความยาวทั้งหมดของลวดและพื้นที่หน้าตัด (ขนาดลวด) เพื่อให้ได้ค่าความเหนี่ยวนำที่สูงขึ้น จะต้องพันลวดหลายรอบมากขึ้น ซึ่งจะทำให้ความยาวของลวดเพิ่มขึ้น และส่งผลให้ค่า DCR เพิ่มขึ้นตามไปด้วย

นักออกแบบมักต้องสร้างสมดุลระหว่างความหนาของสายไฟและขนาดทางกายภาพ สายไฟที่มีเส้นผ่านศูนย์กลางใหญ่กว่า (หมายเลขเกจต่ำกว่า) จะมีความต้านทานกระแสตรงต่ำกว่า แต่จะทำให้ขนาดของชิ้นส่วนใหญ่ขึ้น

หมายเหตุ: จะคำนวณค่าความต้านทานของลวดทองแดงได้อย่างไร?
วิศวกรมักใช้สูตรค่าความต้านทานจำเพาะมาตรฐาน:

โดยที่:
Rคือค่าความต้านทานในหน่วยโอห์ม (Ω)
lคือความยาวของตัวนำในหน่วยเมตร
ρคือค่าความต้านทานจำเพาะของวัสดุ (เช่น ทองแดง)
Aคือพื้นที่หน้าตัดในหน่วยตารางมิลลิเมตร (คำนวณจากเส้นผ่านศูนย์กลางของลวด)

• ผลกระทบต่อผิวหนังเนื่องจากความต้านทานกระแสสลับ (Rac)

เมื่อความถี่เพิ่มขึ้น (ประมาณ 50 kHz ขึ้นไปสำหรับสายทองแดงมาตรฐาน แม้ว่าผลกระทบจะเริ่มเร็วกว่านั้น) ความต้านทานกระแสสลับ (Rac) จะมีอิทธิพลเหนือกว่าความต้านทานกระแสตรง (DCR) นี่เป็นผลมาจาก " ปรากฏการณ์ผิว (Skin Effect )"

ที่ความถี่สูง กระแสสลับมักจะไหลเฉพาะบริเวณผิว (หรือ "ผิว") ของตัวนำมากกว่าที่จะไหลผ่านหน้าตัดทั้งหมด ซึ่งจะลดพื้นที่หน้าตัดที่ใช้งานได้ของสายไฟลงอย่างมาก ทำให้ความต้านทานเพิ่มขึ้น เพื่อลดปัญหานี้ในงานที่ต้องการค่า Q สูง วิศวกรมักใช้สายไฟแบบลิทซ์ (สายไฟหุ้มฉนวนหลายเส้น) เพื่อเพิ่มพื้นที่ผิว

• การสูญเสียฮิสเทอรีซิสหลัก (จำลองเป็นความต้านทาน)

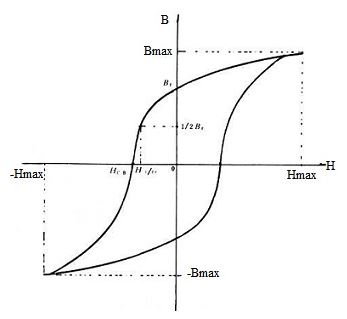

ในแกนแม่เหล็ก โดเมนแม่เหล็กจะต้องเรียงตัวและเรียงตัวใหม่ตามสนามแม่เหล็ก (H) ที่เปลี่ยนแปลง การเรียงตัวใหม่นี้ไม่ได้เกิดขึ้นโดยปราศจากแรงเสียดทาน พลังงานจะสูญเสียไปในรูปของความร้อนในแต่ละรอบ ซึ่งเรียกว่าการสูญเสียฮิสเทอรีซิส ในอุดมคติแล้ว กราฟ BH (ความหนาแน่นของฟลักซ์แม่เหล็กเทียบกับความเข้มของสนามแม่เหล็ก) ควรจะเป็นเส้นตรง แต่ในความเป็นจริง มันจะก่อตัวเป็นวงกลม พื้นที่ภายในวงกลมนี้แสดงถึงพลังงานที่สูญเสียไปในแต่ละรอบ

เมื่อความถี่เพิ่มขึ้น การสูญเสียเหล่านี้จะเกิดขึ้นบ่อยขึ้นต่อวินาที ทำให้ความต้านทานประสิทธิผลเพิ่มขึ้น การสูญเสียนี้จะปรากฏในวงจรสมมูลเป็นตัวต้านทานที่ต่ออนุกรม (หรือขนาน ขึ้นอยู่กับแบบจำลอง) กับตัวเหนี่ยวนำ ทำให้ค่า Q ลดลง

• การสูญเสียไดอิเล็กทริก (Rd)

ตัวเหนี่ยวนำใช้ฉนวนหุ้มลวด (เคลือบอีนาเมล) และบางครั้งก็ใช้ฉนวนระหว่างชั้นต่างๆ วัสดุแกนกลางเองก็เป็นไดอิเล็กทริก วัสดุเหล่านี้มีความต้านทานและค่าคงที่ไดอิเล็กทริกที่จำกัด แม้ว่ามักจะจำลองเป็นความต้านทานแบบขนาน (การรั่วไหล) แต่การดูดซับไดอิเล็กทริกทำให้เกิดการสูญเสียที่เพิ่มเข้าไปในการสูญเสียพลังงานรวมของระบบ ซึ่งจะลดค่า Q ลงไปอีกที่ความถี่สูงมาก

การคำนวณความต้านทานรวมและค่า Q

ค่าความต้านทานอนุกรมประสิทธิผลรวม (ESR) ในตัวเหนี่ยวนำที่ใช้งานได้ คือผลรวมของส่วนประกอบเหล่านี้:

ค่าคุณภาพ (Q) คำนวณได้จากอัตราส่วนของค่าความต้านทานเชิงเหนี่ยวนำ ($X_L$) ต่อค่าความต้านทานรวม ($R_{total}$):

โดยที่ $ omega = 2pi f $ (ความถี่)

ค่า Q สามารถแสดงในรูปของกำลังได้เช่นกัน:

สรุป:หากค่า DCR, ผลกระทบจากกระแสไฟฟ้าที่ผิวตัวนำ หรือการสูญเสียในแกนตัวนำเพิ่มขึ้น ตัวหาร ($R$) จะเพิ่มขึ้น ทำให้ค่า Q ลดลง ค่า Q ที่ต่ำลงหมายถึงการสูญเสียพลังงานที่สูงขึ้นและแบนด์วิดท์ที่กว้างขึ้น ในทางกลับกัน ค่า Q ที่สูงหมายความว่าตัวเหนี่ยวนำมีพฤติกรรมคล้ายกับรีแอกแทนซ์ในอุดมคติที่มีการสูญเสียพลังงานน้อยที่สุด

Ⅲ บทบาทของค่า Q ในวงจรคืออะไร?

ค่า Q มีบทบาทสำคัญอย่างยิ่งต่อ **แบนด์วิดท์ของตัวกรอง** ในวงจรใช้งานจริง

• แบนด์วิดท์แคบ (ค่า Q สูง):สำหรับการใช้งานคลื่นความถี่วิทยุ (RF) เช่น การสื่อสารไร้สายของตำรวจ หรือช่องสัญญาณวิทยุเฉพาะ ตัวกรองจะต้องมีความเลือกสูง ต้องยอมรับความถี่เฉพาะหนึ่งความถี่ในขณะที่ปฏิเสธความถี่อื่นทั้งหมด ตัวเหนี่ยวนำที่มีค่า Q สูง (เส้นสีแดงในกราฟทางทฤษฎี) จะสร้างยอดความถี่เรโซแนนซ์ที่คมชัด ทำให้ได้แบนด์วิดท์แคบ
• แบนด์วิดท์กว้าง (ค่า Q ต่ำ):การใช้งานอื่นๆ อาจต้องการช่วงความถี่ที่กว้างกว่า ตัวเหนี่ยวนำที่มีค่า Q ต่ำกว่า (เส้นสีส้ม) จะให้กราฟที่แบนราบและกว้างกว่า โดยมีอัตราขยายแรงดันที่จุดสูงสุดน้อยกว่า แต่มีช่วงความถี่ผ่านที่กว้างกว่า

นอกจากนี้ นักออกแบบต้องไม่ลืมความถี่เรโซแนนซ์ในตัวเอง (Self-Resonant Frequency หรือ SRF)ตัวเหนี่ยวนำทุกตัวมีค่าความจุแฝงอยู่ระหว่างขดลวด ที่ความถี่สูงค่าหนึ่ง (SRF) ตัวเหนี่ยวนำจะเกิดเรโซแนนซ์กับค่าความจุของตัวเองและทำหน้าที่เหมือนตัวต้านทาน แต่เมื่อความถี่สูงกว่านี้ มันจะทำงานเหมือนตัวเก็บประจุ และแนวคิดเรื่องค่า Q factor ในฐานะตัวชี้วัดความเหนี่ยวนำก็จะใช้ไม่ได้ผล

คำถามที่พบบ่อยเกี่ยวกับค่า Q ในตัวเหนี่ยวนำ

1. จะหาค่า Q ของตัวเหนี่ยวนำได้อย่างไร?

ค่าคุณภาพ Q ของตัวเหนี่ยวนำถูกกำหนดโดยสูตร $Q = frac{omega L}{R}$ โดยที่ $omega$ คือความถี่เชิงมุม ($2pi f$), $L$ คือค่าความเหนี่ยวนำ และ $R$ คือค่าความต้านทานอนุกรมประสิทธิผล (ESR) เนื่องจาก $R$ เปลี่ยนแปลงไปตามความถี่ (เนื่องจากปรากฏการณ์สกินเอฟเฟกต์และการสูญเสียในแกน) ดังนั้น Q จึงขึ้นอยู่กับความถี่ โดยปกติจะวัดโดยใช้เครื่องวัด LCR ​​หรือเครื่องวิเคราะห์อิมพีแดนซ์ที่ความถี่ใช้งานเฉพาะของวงจร

2. ค่า Q factor คำนวณจากมุมมองของแบนด์วิดท์อย่างไร?

ในวงจรเรโซแนนซ์ ค่า Q สามารถหาได้จากสเปกตรัมความถี่ โดยนิยามของ Q คือ $Q = frac{f_r}{Delta f}$ โดยที่ $f_r$ คือความถี่เรโซแนนซ์ (ซึ่งอิมพีแดนซ์มีค่าสูงสุดหรือต่ำสุดขึ้นอยู่กับโครงสร้างของวงจร) และ $Delta f$ คือแบนด์วิดท์ที่ -3dB (ความกว้างของยอดคลื่นที่กำลังครึ่งหนึ่ง) ยอดคลื่นที่แคบกว่าแสดงว่าค่า Q สูงกว่า

3. ฉันจะลดค่า Q factor ของวงจรได้อย่างไร?

บางครั้งค่า Q สูงอาจไม่เป็นที่ต้องการ เพราะจะทำให้เกิดการสั่นหรือการแกว่ง เพื่อลดค่า Q (ลดการสั่นสะเทือนของวงจร) คุณสามารถเพิ่มความต้านทานเข้าไปในวงจรได้ การเพิ่มตัวต้านทานแบบอนุกรมกับตัวเหนี่ยวนำจะเพิ่มค่าตัวส่วนในสมการ $Q = frac{omega L}{R}$ ซึ่งจะทำให้ค่า Q ลดลง หรืออีกทางหนึ่ง การวางตัวต้านทานแบบขนานกับตัวเหนี่ยวนำก็สามารถเพิ่มแบนด์วิดท์และลดค่า Q ได้เช่นกัน

4. ค่า Q ที่สูงขึ้นมีความสำคัญเสมอไปหรือไม่?

ขึ้นอยู่กับการใช้งาน
ใช่:ในการปรับจูน RF, ออสซิลเลเตอร์ และวงจรกรอง ค่า Q สูงเป็นสิ่งจำเป็นสำหรับการเลือกความถี่ที่คมชัดและความเสถียรของความถี่
ไม่ (หรือน้อยกว่า):ในตัวเหนี่ยวนำแหล่งจ่ายไฟบางตัวหรือตัวกรองแบบบรอดแบนด์ ค่า Q ปานกลางก็เป็นที่ยอมรับได้ อันที่จริง หากค่า Q สูงเกินไปในตัวกรองแหล่งจ่ายไฟแบบสวิตชิ่ง อาจทำให้เกิดสัญญาณรบกวนชั่วขณะที่สร้างความเสียหายให้กับชิ้นส่วนต่างๆ ในกรณีเหล่านี้ นักออกแบบอาจเลือกค่า Q ที่ต่ำกว่าโดยเจตนาหรือเพิ่มการหน่วง

5. ค่า Q factor มีความหมายทางกายภาพอย่างไร?

ในวิชาฟิสิกส์และวิศวกรรม ค่าคุณภาพ (Quality Factor หรือ Q) เป็นพารามิเตอร์ไร้หน่วยที่ใช้อธิบายความหน่วงของตัวสั่นหรือตัวเรโซเนเตอร์ ค่า Q ที่สูงขึ้นบ่งชี้ว่าอัตราการสูญเสียพลังงานเมื่อเทียบกับพลังงานสะสมของตัวเรโซเนเตอร์จะต่ำลง กล่าวโดยง่าย ลูกตุ้มที่มีค่า Q สูงจะแกว่งได้นาน (แรงเสียดทานต่ำ) ในขณะที่ลูกตุ้มที่มีค่า Q ต่ำจะหยุดเร็ว (แรงเสียดทานสูง)
