การแนะนำ

ในโลกอิเล็กทรอนิกส์ แม้แต่ชิ้นส่วนที่เล็กที่สุดก็มีบทบาทสำคัญ วันนี้ เราจะเจาะลึกส่วนประกอบที่ใช้กันอย่างแพร่หลายในวงจรนับไม่ถ้วน นั่นคือ NDS0605

ไม่ว่าคุณจะเป็นวิศวกรที่กำลังมองหาชิ้นส่วนที่เหมาะสมสำหรับโครงการของคุณ ผู้ซื้อที่กำลังมองหาชิ้นส่วนทดแทนรายการวัสดุ (BOM) ของคุณ หรือผู้ที่ชื่นชอบอุปกรณ์อิเล็กทรอนิกส์ โพสต์บล็อกนี้ได้รับการออกแบบมาเพื่อให้คุณได้รับข้อมูลสรุป NDS0605 อย่าง ครอบคลุม

เมื่ออ่านบทความนี้จบ คุณจะเข้าใจข้อมูลจำเพาะทางเทคนิคของ NDS0605 การใช้งานหลัก สถานะทางการตลาด และวิธีการผสานรวมเข้ากับงานออกแบบของคุณ การเรียนรู้ข้อมูลเหล่านี้จะช่วยให้คุณเลือกส่วนประกอบที่เหมาะสม เพิ่มประสิทธิภาพการทำงานของวงจร และมั่นใจได้ว่าโครงการของคุณจะดำเนินไปอย่างราบรื่น

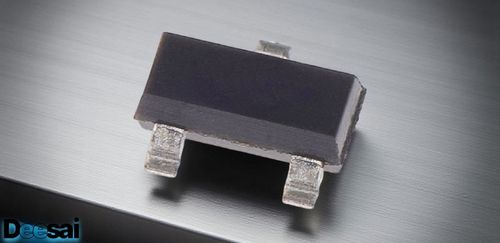

ภาพรวม NDS0605 คืออะไร?

พูดง่ายๆ ก็คือ NDS0605 คือทรานซิสเตอร์สนามผลโลหะออกไซด์เซมิคอนดักเตอร์ (MOSFET) โหมดเพิ่มประสิทธิภาพ P-channelผลิตโดย onsemi (เดิมชื่อ Fairchild Semiconductor ) ซึ่งเป็นชื่อที่รู้จักกันดีในอุตสาหกรรมเซมิคอนดักเตอร์

ในฐานะส่วนประกอบกำลังไฟฟ้า หน้าที่หลักของ NDS0605 คือการทำหน้าที่เป็น สวิตช์ ในวงจรอิเล็กทรอนิกส์ ควบคุมการไหลของกระแสไฟฟ้า แตกต่างจากรีเลย์ทั่วไป NDS0605 มีความเร็วในการสลับที่เร็วกว่า ประสิทธิภาพสูงกว่า และขนาดที่เล็กกว่ามาก จึงเป็นส่วนสำคัญของการออกแบบอิเล็กทรอนิกส์สมัยใหม่

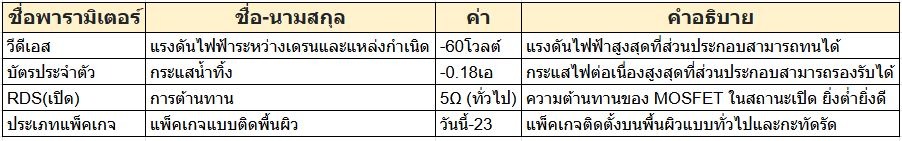

ข้อมูลจำเพาะหลักและคุณสมบัติหลัก

การทำความเข้าใจพารามิเตอร์ทางเทคนิคเหล่านี้จะช่วยให้คุณพิจารณาได้อย่างรวดเร็วว่า NDS0605 เหมาะกับโครงการของคุณหรือไม่:

ข้อดีหลักของ NDS0605 คือ ขนาด เล็กใช้พลังงานต่ำและ ความเร็วในการสลับที่รวดเร็วคุณสมบัติเหล่านี้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการโซลูชันที่มีประสิทธิภาพและกะทัดรัด

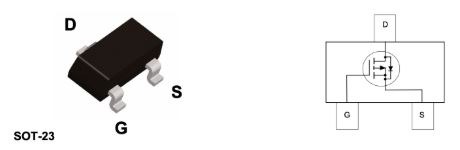

พินเอาต์ NDS0605

NDS0605  มาใน แพ็คเกจแบบติดตั้งบนพื้นผิว SOT-23 มาตรฐาน แพ็คเกจนี้เป็นที่นิยมอย่างมากและมีขนาดกะทัดรัด ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก การทำความเข้าใจเกี่ยวกับพินเอาต์ของ NDS0605 เป็นสิ่งสำคัญอย่างยิ่งต่อการเชื่อมต่อและใช้งานอุปกรณ์อย่างถูกต้อง

แพ็คเกจ SOT-23 มีพิน 3 พิน โดยแต่ละพินจะมีฟังก์ชันเฉพาะดังนี้:

• พิน 1: G (เกต) นี่คือพินควบคุมสำหรับ NDS0605 โดยการจ่ายแรงดันไฟฟ้าให้กับเกต คุณสามารถควบคุมสถานะเปิด/ปิดของ MOSFET ได้ เนื่องจาก NDS0605 เป็น MOSFET แบบ P-channel จึงต้องใช้ แรงดันไฟฟ้าลบ (เทียบกับแหล่งจ่าย) เพื่อเปิดเครื่อง

• พิน 2: D (เดรน) นี่คือพินที่กระแสไหลออกจาก MOSFET ในวงจร พินนี้มักจะเชื่อมต่อกับโหลดที่คุณต้องการควบคุม

• พิน 3: S (Source) นี่คือพินที่กระแสไหลเข้าสู่ MOSFET โดยปกติจะเชื่อมต่อกับแหล่งจ่ายไฟหรือแรงดันอ้างอิง

หมายเหตุ: แม้ว่าส่วนประกอบ SOT-23 บางตัวอาจมีการกำหนดพินที่แตกต่างกัน แต่ NDS0605 มีการกำหนดค่ามาตรฐานดังนี้: เกต อยู่ด้านซ้าย เดรนอยู่ ตรงกลาง และ ซอร์ส อยู่ด้านขวา โปรดอ้างอิง เอกสารข้อมูล อย่างเป็นทางการ ที่ผู้ผลิตให้ไว้เสมอเพื่อยืนยันฟังก์ชันของพินและหลีกเลี่ยงข้อผิดพลาดในการเชื่อมต่อ

NDS0605 การประยุกต์ใช้งาน

ด้วยประสิทธิภาพสูงและขนาดที่เล็ก NDS0605 จึงเป็นส่วนประกอบที่ขาดไม่ได้ในผลิตภัณฑ์อิเล็กทรอนิกส์มากมาย ทำหน้าที่เป็นสวิตช์อิเล็กทรอนิกส์เป็นหลัก และมีบทบาทสำคัญในการใช้งานต่อไปนี้:

1. การจัดการพลังงาน

NDS0605 มักใช้ใน ตัวแปลง DC-DC และ วงจรสวิตช์โหลดในการใช้งานเหล่านี้ สามารถควบคุมสถานะเปิด/ปิดของกระแสไฟฟ้าได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจว่าแรงดันไฟฟ้าขาออกมีเสถียรภาพ ความต้านทานการเปิดต่ำ ช่วยลดการสูญเสียพลังงานและการเกิดความร้อน ทำให้วงจรจัดการพลังงานมีเสถียรภาพและเชื่อถือได้มากขึ้น

2. อุปกรณ์พกพา

อุปกรณ์ที่ไวต่อขนาดและการใช้พลังงานสูง ตั้งแต่ สมาร์ทวอทช์ หูฟังไร้สาย ไปจนถึงพาวเวอร์แบงค์และสมาร์ทโฟน ต่างใช้งาน NDS0605 อย่างกว้างขวาง แพ็คเกจ SOT-23 ขนาดกะทัดรัด ช่วยประหยัดพื้นที่บนบอร์ดอันมีค่า ในขณะที่ประสิทธิภาพสูงช่วยยืดอายุการใช้งานแบตเตอรี่ให้ใช้งานได้ยาวนานยิ่งขึ้น

3. การควบคุมอุตสาหกรรม

ใน วงจรควบคุมอัตโนมัติ จำนวนมาก NDS0605 ถูกใช้เพื่อขับเคลื่อนมอเตอร์ขนาดเล็ก รีเลย์ หรือไฟ LED ประสิทธิภาพการสลับที่รวดเร็วช่วยให้มั่นใจได้ว่าจะตอบสนองต่อสัญญาณควบคุมได้ทันที ช่วยเพิ่มความแม่นยำและความน่าเชื่อถือของระบบอุตสาหกรรม

4. พลังงานใหม่และอินเทอร์เน็ตของสรรพสิ่ง (IoT)

ประสิทธิภาพสูงของ NDS0605 ทำให้เป็นตัวเลือกที่เหมาะสำหรับ วงจรควบคุมและวงจรสวิตชิ่งที่ใช้พลังงานต่ำไม่ว่าจะเป็นในโหนดเซ็นเซอร์ที่ใช้พลังงานแบตเตอรี่หรือโมดูลจัดการพลังงานในอุปกรณ์สมาร์ทโฮม NDS0605 มอบโซลูชันสวิตชิ่งที่เสถียรและมีประสิทธิภาพ เพื่อตอบสนองความต้องการของการออกแบบที่ใช้พลังงานต่ำสมัยใหม่

NDS0605 คู่มือการเลือก: วิธีการเลือกและใช้งานอย่างถูกต้อง

ก่อนนำ NDS0605 มาใช้งานในการออกแบบของคุณ สิ่งสำคัญคือต้องประเมินพารามิเตอร์ทางเทคนิคอย่างละเอียดและปรับให้เหมาะสมกับความต้องการของวงจรของคุณ ต่อไปนี้คือข้อควรพิจารณาในการเลือกที่สำคัญบางประการที่จะช่วยให้คุณตัดสินใจได้ดีที่สุด:

1. ข้อกำหนดกระแสไฟและแรงดันไฟฟ้า

ขั้นแรก ตรวจสอบให้แน่ใจว่า แรงดันเดรน-ซอร์ส (VDS) และ กระแสเดรนต่อเนื่อง (ID)ของ NDS0605  ตรงตามข้อกำหนดของโหลดวงจรของคุณ ด้วยแรงดัน -60V และความสามารถในการรับกระแส -0.18A NDS0605 จึงเหมาะอย่างยิ่งสำหรับการใช้งานสวิตชิ่งกำลังไฟฟ้าต่ำและกระแสต่ำ ควรเผื่อระยะขอบไว้ในการออกแบบให้เพียงพอเพื่อรองรับแรงดันและกระแสกระชากชั่วขณะ

2. การกระจายพลังงานและการจัดการความร้อน

ค่าความต้านทานขณะเปิด (RDS(on))ของ NDS0605  ต่ำมาก ซึ่งหมายความว่าสูญเสียพลังงานเพียงเล็กน้อยเมื่อเปิดอยู่ อย่างไรก็ตาม MOSFET ทุกตัวจะก่อให้เกิดความร้อน คำนวณการกระจายพลังงานจริงในแอปพลิเคชันของคุณ และตรวจสอบให้แน่ใจว่าไม่เกินขีดจำกัดพลังงานสูงสุดที่ 0.5 วัตต์ (PD)แพ็คเกจ SOT-23 มีความสามารถในการกระจายความร้อนที่จำกัด ดังนั้นจึงขอแนะนำให้มีพื้นที่ทองแดงเพียงพอบนเลย์เอาต์ PCB ของคุณใต้ พิน Drain เพื่อทำหน้าที่เป็น ฮีตซิงก์ และรับประกันการทำงานที่เสถียรและยาวนาน

3. แรงดันไฟฟ้าของเกตไดรฟ์

NDS0605 เป็นมอสเฟตแบบ P-channel ที่ต้องใช้ แรงดันเกต-ซอร์สเป็นลบ เพื่อเปิดวงจร ตรวจสอบให้แน่ใจว่าวงจรไดรเวอร์ของคุณ (เช่น ไมโครคอนโทรลเลอร์หรือไอซีไดรเวอร์เฉพาะ) สามารถจ่ายแรงดันลบที่เพียงพอเพื่อขับมอสเฟตได้อย่างเต็มที่ เพื่อให้ได้ค่าความต้านทานขณะเปิดวงจรต่ำที่สุดเพื่อประสิทธิภาพการสวิตชิ่งที่ดีที่สุด

4. ประเภทบรรจุภัณฑ์

NDS0605 มาใน แพ็คเกจ SOT-23ซึ่งเป็นขนาดมาตรฐานสำหรับติดตั้งบนพื้นผิว ขนาดเล็กเหมาะอย่างยิ่งสำหรับการออกแบบ PCB ที่มีความหนาแน่นสูงและพื้นที่จำกัด แต่ก็หมายความว่าคุณจะต้องพิจารณาถึงกระบวนการบัดกรีที่แม่นยำด้วยเช่นกัน

เคล็ดลับสำคัญ:

เมื่อใช้ NDS0605 ในงานสวิตชิ่งความถี่สูง ควรคำนึงถึงการสูญเสียพลังงานเป็นพิเศษ การสวิตชิ่งบ่อยครั้งจะทำให้เกิดการสูญเสียพลังงานเพิ่มเติม ซึ่งอาจทำให้อุปกรณ์ร้อนเกินไปหรืออาจถึงขั้นเสียหายได้หากเกินขีดจำกัดพลังงานสูงสุด การออกแบบเชิงความร้อนและการคำนวณพลังงานอย่างเหมาะสมสามารถลดความเสี่ยงเหล่านี้ได้อย่างมีประสิทธิภาพและรับประกันความน่าเชื่อถือของอุปกรณ์

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: มีทางเลือกที่ดีสำหรับ NDS0605 บ้างหรือไม่?

NDS0605 เป็นมอสเฟตแบบ P-channel มาตรฐานจาก onsemi หากคุณกำลังมองหามอสเฟตทดแทน คุณสามารถพิจารณาผลิตภัณฑ์ที่คล้ายกันจากผู้ผลิตอื่นๆ ได้ ตัวเลือกทั่วไป ได้แก่ Fairchild NDS0610, Vishay Si2303DS หรือ NXP BSS84

เพื่อให้แน่ใจว่าเหมาะสม สิ่งสำคัญคือต้องเปรียบเทียบข้อมูลจำเพาะสำคัญๆ เช่น แรงดันไฟฟ้า (VDS) และกระแสไฟฟ้า (ID) ความต้านทานขณะเปิด (RDS(on)) และประเภทของบรรจุภัณฑ์ สำหรับการใช้งานที่เน้นการใช้พลังงาน การเลือก MOSFET ที่มีค่าความต้านทานขณะเปิดต่ำจะช่วยลดการสูญเสียพลังงานได้

คำถามที่ 2: ฉันจะทดสอบ NDS0605 ได้อย่างไร

คุณสามารถใช้มัลติมิเตอร์หรือเครื่องมือทดสอบเฉพาะเพื่อตรวจสอบการทำงานพื้นฐานได้

• การทดสอบโหมดไดโอด:

  • ตั้งค่ามัลติมิเตอร์ของคุณเป็นโหมดไดโอด
  • ไดโอดบอดี้ของ MOSFET ช่อง P ชี้จาก แหล่งกำเนิด ไป ยังเดรน
  • วางหัววัดสีแดงบน Source (S) และหัววัดสีดำบน Drain (D) ค่าที่อ่านได้แสดงแรงดันตกคร่อมไดโอด (ประมาณ 0.5-0.7V) แสดงว่าไดโอดทำงานได้อย่างถูกต้อง การวัดแบบย้อนกลับควรแสดงว่าวงจรเปิด
• การทดสอบฟังก์ชันการสลับ:

  • ตั้งค่ามัลติมิเตอร์ของคุณเป็นโหมดความต้านทาน
  • วางหัววัดสีดำไว้ที่ Source (S) และหัววัดสีแดงไว้ที่ Drain (D) มิเตอร์ควรแสดงความต้านทานสูงหรือวงจรเปิด
  • แตะ เกต (G) และ ซอร์ส (S) สั้นๆ ด้วยลวดหรือนิ้วของคุณเพื่อปล่อยเกต ความต้านทานควรคงอยู่ในระดับสูง
  • คราวนี้ ให้แตะหัววัดสีแดงที่ เกต (G) และ ซอร์ส (S) สั้นๆ เพื่อจ่ายประจุไฟฟ้า ความต้านทานควรใกล้ 0 โอห์ม ซึ่งแสดงว่า MOSFET เปิดอยู่

คำถามที่ 3: NDS0605 เหมาะกับช่วงแรงดันไฟฟ้าและกระแสไฟฟ้าเท่าใด

NDS0605 ได้รับการออกแบบสำหรับ  การใช้งานกระแสไฟต่ำและแรงดันปานกลาง

• ช่วงแรงดันไฟฟ้า: ด้วยแรงดันไฟฟ้าที่กำหนด -60V จึงเหมาะอย่างยิ่งสำหรับระบบ DC ทั่วไป เช่น วงจร 12V, 24V หรือ 48V
• ช่วงกระแส: กระแสต่อเนื่องสูงสุด -0.18A เหมาะสำหรับ การ สลับสัญญาณการเปลี่ยนระดับตรรกะและการขับโหลดขนาดเล็ก เช่น คอยล์รีเลย์ ไฟ LED หรือมอเตอร์กำลังต่ำ ไม่ เหมาะ สำหรับการขับโหลดกำลังสูงโดยตรง

ไตรมาสที่ 4: ปัญหาทั่วไปและวิธีแก้ไขมีอะไรบ้าง?

• ปัญหาที่ 1: ส่วนประกอบมีความร้อนสูงเกินไป

  • สาเหตุ: กระแสไฟอาจสูงเกินไปหรือการสลับบ่อยครั้งทำให้สูญเสียพลังงานมากขึ้น
  • วิธีแก้ปัญหา: ตรวจสอบว่ากระแสไฟฟ้าของคุณเกิน พิกัด -0.18A หรือไม่ ลองเพิ่มพื้นที่ทองแดงให้กับ PCB ของคุณเพื่อใช้เป็นฮีตซิงก์ หรือเลือกใช้ MOSFET ที่มี ค่าความต้านทานต่อกระแสไฟ ต่ำ และประสิทธิภาพการระบายความร้อนที่ดีกว่า
• ปัญหาที่ 2: MOSFET จะไม่เปิดหรือปิดอย่างสมบูรณ์

  • สาเหตุ: แรงดันไฟฟ้าเกตไดรฟ์ไม่เพียงพอหรือไม่ถูกต้อง MOSFET แบบ P-channel ต้องใช้ แรงดันไฟฟ้าเกต-ซอร์สเป็นลบ จึงจะเปิดได้
  • วิธีแก้ไข: ตรวจสอบให้แน่ใจว่าวงจรขับของคุณสามารถจ่ายแรงดันไฟฟ้าลบที่เพียงพอให้กับเกตได้ หากไดรเวอร์ของคุณส่งแรงดันไฟฟ้า 0V หรือเป็นบวก จะไม่สามารถสลับ NDS0605ได้ อย่างถูกต้อง
• ปัญหาที่ 3: ส่วนประกอบได้รับความเสียหาย

  • สาเหตุ: อาจเกิดจากการคายประจุไฟฟ้าสถิต (ESD) แรงดันไฟฟ้าเกินค่าสูงสุด หรือเหตุการณ์กระแสเกิน
  • วิธีแก้ปัญหา: ใช้มาตรการป้องกันไฟฟ้าสถิตย์เมื่อใช้งานอุปกรณ์ เพิ่มวงจรป้องกัน เช่น ไดโอดซีเนอร์ เพื่อดูดซับแรงดันไฟฟ้ากระชาก และให้แน่ใจว่ากระแสไฟฟ้าไม่เกินค่าที่กำหนดของอุปกรณ์
