ในย่านกระแสต่ำMOSFETจะมีแรงดันขณะเปิดต่ำกว่าIGBTและในทางกลับกัน โดยเฉพาะอย่างยิ่งที่อุณหภูมิสูง MOSFET เหมาะสำหรับการสวิตช์ที่แรงดันต่ำและความเร็วสูง ในขณะที่ IGBT เหมาะสำหรับแรงดันสูงและกำลังสูง แม้ว่าจะมีฟังก์ชันการทำงานที่คล้ายคลึงกัน แต่แต่ละชนิดก็มีลักษณะเฉพาะที่แตกต่างกัน ทำให้เหมาะสำหรับความต้องการด้านกำลัง ความเร็ว และประสิทธิภาพที่แตกต่างกันในกรณีการใช้งานต่างๆ

ประเภทของทรานซิสเตอร์ในอิเล็กทรอนิกส์กำลัง

ทรานซิสเตอร์มีอยู่ 3 ประเภทหลัก ได้แก่:

• ทรานซิสเตอร์แบบไบโพลาร์
• ทรานซิสเตอร์สนามแม่เหล็กแบบโลหะออกไซด์เซมิคอนดักเตอร์ (MOSFET)
• ทรานซิสเตอร์ไบโพลาร์แบบมีฉนวนกั้น (IGBT)

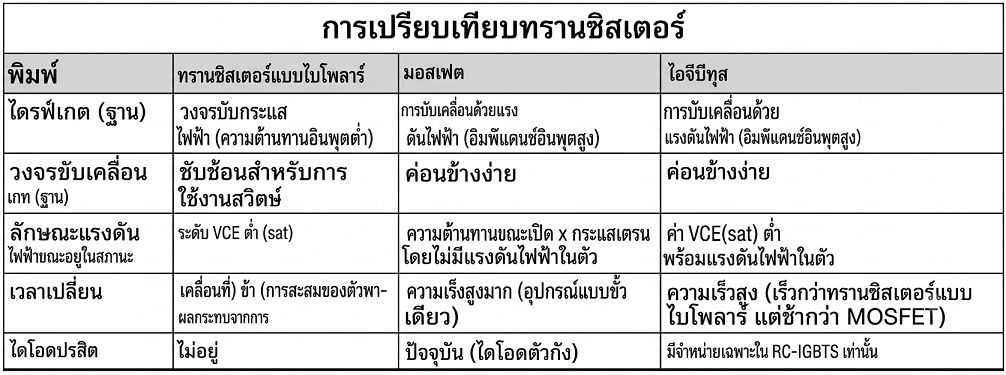

ตารางด้านบนเปรียบเทียบประสิทธิภาพและคุณลักษณะของทรานซิสเตอร์เหล่านี้

หมายเหตุ:แม้ว่าทรานซิสเตอร์แบบ BJTเคยได้รับความนิยม แต่ปัจจุบันแทบจะไม่ถูกนำมาใช้ในงานที่ต้องการกำลังสูงแล้ว เนื่องจากความเร็วในการสวิตช์ที่ช้ากว่าและวงจรที่ซับซ้อนกว่า ทรานซิสเตอร์แบบ IGBT และ MOSFET ได้เข้ามาแทนที่ BJT เป็นส่วนใหญ่แล้ว เนื่องจากมีประสิทธิภาพและสมรรถนะที่ดีกว่าในด้านอิเล็กทรอนิกส์กำลัง

เหตุใด MOSFET และ IGBT จึงนิยมใช้ในงานด้านพลังงาน

• IGBTเป็นที่นิยมใช้ในแอปพลิเคชันกำลังสูงเนื่องจากมีการสูญเสียจากการนำไฟฟ้าต่ำและมีประสิทธิภาพที่กระแสสูงอย่างไรก็ตาม การสวิตช์ของ IGBT จะช้ากว่า MOSFET
• MOSFETมีชื่อเสียงในด้านความเร็วในการสวิตช์ที่รวดเร็วและวงจรขับที่เรียบง่ายทำให้เหมาะสำหรับแอปพลิเคชันที่ความเร็วเป็นสิ่งสำคัญ

คุณลักษณะเชิงลึกของ MOSFET และ IGBT

ประสิทธิภาพแรงดันไฟฟ้าขณะเปิดใช้งาน

• โดยทั่วไป แล้ว MOSFETจะมีแรงดันขณะเปิดใช้งานต่ำกว่าที่กระแสต่ำ ซึ่งส่งผลให้มีประสิทธิภาพในการทำงานที่ระดับพลังงานต่ำ
• IGBTมีประสิทธิภาพดีเยี่ยมที่กระแสสูง เนื่องจากแรงดันตกคร่อมขณะเปิดที่ต่ำกว่าช่วยลดการกระจายความร้อน

ช่วงความถี่สวิตช์

• MOSFETสามารถทำงานได้อย่างมีประสิทธิภาพที่ความถี่สูง (สูงกว่า 20kHz) ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับแอปพลิเคชันความเร็วสูง
• โดยทั่วไปแล้ว IGBTซึ่งมีค่าการสูญเสียจากการสวิตช์สูงกว่า จะถูกใช้งานที่ความถี่ต่ำ (ต่ำกว่า 20kHz) ซึ่งเพียงพอสำหรับการใช้งานกำลังสูงส่วนใหญ่

การใช้งานทั่วไปของ IGBT และ MOSFET

• การใช้งาน IGBT : ยานยนต์ไฟฟ้า ระบบขับเคลื่อนมอเตอร์ในอุตสาหกรรม และระบบปรับอากาศ (HVAC) ที่ต้องการความสามารถในการรับกระแสไฟฟ้าสูงและประสิทธิภาพสูง
• การใช้งาน MOSFET : แหล่งจ่ายไฟแบบสวิตชิ่ง, ตัวแปลง DC-DC และแอปพลิเคชันกำลังต่ำที่ต้องการการสลับสถานะอย่างรวดเร็ว

สามารถใช้ IGBT แทน Power MOSFET ได้หรือไม่?

ใช่ เป็นไปได้ที่จะใช้ IGBT (Insulated Gate Bipolar Transistor) แทน Power MOSFET ในโครงการหนึ่งๆ

ทั้ง IGBT และ Power MOSFET ต่างก็ใช้สำหรับงานสวิตช์ในอุปกรณ์อิเล็กทรอนิกส์กำลัง และทั้งสองชนิดก็มีทั้งความคล้ายคลึงและความแตกต่างกัน

IGBT เป็นที่นิยมใช้ในงานที่ต้องการกำลังสูง เนื่องจากมีการสูญเสียจากการนำความร้อนต่ำ ทำให้มีประสิทธิภาพสูงขึ้นและมีการกระจายความร้อนน้อยลง

ในทางตรงกันข้าม Power MOSFET มักนิยมใช้สำหรับงานที่ใช้แรงดันไฟฟ้าต่ำและกำลังไฟต่ำ เนื่องจากมีความเร็วในการสวิตช์ที่เร็วกว่าและวงจรขับที่เรียบง่ายกว่า

อย่างไรก็ตาม มีข้อควรพิจารณาในการออกแบบบางประการที่ต้องคำนึงถึงเมื่อทำการเปลี่ยน Power MOSFET ด้วย IGBT

ตัวอย่างเช่น IGBT มีค่าความจุเกตสูงกว่า ซึ่งอาจส่งผลต่อเวลาในการสวิตช์และต้องการวงจรขับเกตที่ทรงพลังกว่า

นอกจากนี้ IGBT ยังมีแรงดันตกคร่อมสูงกว่า Power MOSFET ซึ่งอาจส่งผลให้มีการสูญเสียพลังงานและอุณหภูมิสูงขึ้นได้

โดยรวมแล้ว การตัดสินใจว่าจะใช้ IGBT หรือ Power MOSFET นั้นจะขึ้นอยู่กับข้อกำหนดเฉพาะของโครงการ ซึ่งรวมถึงแรงดัน กระแส ความเร็วในการสวิตช์ และประสิทธิภาพ

สิ่งสำคัญคือต้องประเมินคุณสมบัติของอุปกรณ์ทั้งสองอย่างรอบคอบและพิจารณาข้อดีข้อเสียก่อนตัดสินใจ
