DAB Topology คืออะไร?

โครงสร้างแบบ Dual Active Bridge (DAB) เป็นสถาปัตยกรรมแปลงพลังงานชนิดหนึ่งที่ใช้ในงานหลากหลาย ตั้งแต่ระบบพลังงานหมุนเวียนไปจนถึงเครื่องชาร์จรถยนต์ไฟฟ้า

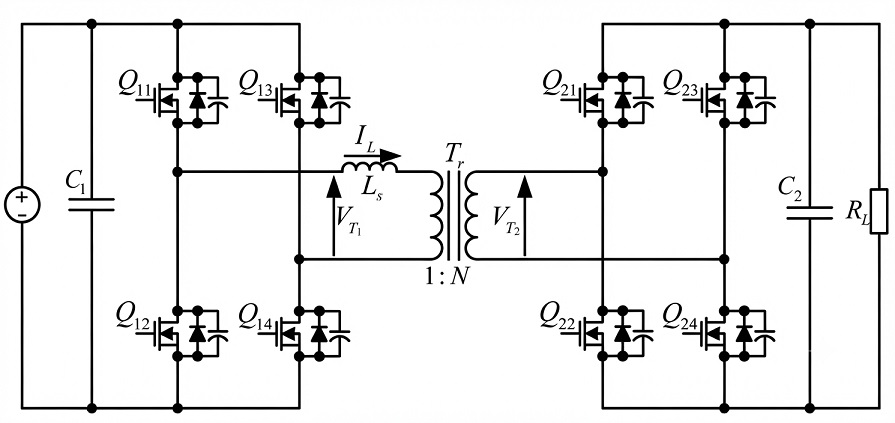

โดยหลักการแล้ว DAB ประกอบด้วยชุดสวิตช์อิเล็กทรอนิกส์กำลังสองชุดที่เชื่อมต่อกับหม้อแปลง สองตัว ทำให้เกิดเส้นทางการไหลของพลังงานแบบสองทิศทาง

นี่คือคำอธิบายแบบย่อๆ เกี่ยวกับวิธีการทำงานของ DAB:

ขั้นตอนการป้อนข้อมูล

ส่วนอินพุตประกอบด้วยสวิตช์อิเล็กทรอนิกส์กำลัง (โดยทั่วไปคือ MOSFET หรือ IGBT) ที่ควบคุมการไหลของพลังงานจากแหล่งอินพุต เช่น โครงข่ายไฟฟ้าหรือเครื่องกำเนิดพลังงานหมุนเวียน ไปยัง DAB

ขั้นตอนการแยกตัว

หม้อแปลงสองตัวภายใน DAB ทำหน้าที่แยกวงจรไฟฟ้าออกจากกันระหว่างภาคอินพุตและเอาต์พุต ทำให้สามารถใช้งานและแปลงแรงดันไฟฟ้าได้อย่างปลอดภัย

ขั้นตอนการส่งออก

เช่นเดียวกับภาคอินพุต ภาคเอาต์พุตของ DAB ก็มีสวิตช์อิเล็กทรอนิกส์กำลังที่ควบคุมการไหลของพลังงานไปยังโหลดหรือโครงข่ายไฟฟ้าเช่นกัน

การควบคุมและกำกับดูแล

อัลกอริทึมควบคุมที่ซับซ้อนจะควบคุมการสลับการทำงานของอุปกรณ์อิเล็กทรอนิกส์กำลัง เพื่อให้มั่นใจได้ถึงการถ่ายโอนพลังงานอย่างมีประสิทธิภาพและการควบคุมแรงดันหรือกระแสเอาต์พุตตามความต้องการของแอปพลิเคชัน

เหตุใดจึงต้องใช้โทโพโลยีแบบ Dual Active Bridge (DAB)?

โครงสร้าง DAB โดดเด่นในฐานะตัวเปลี่ยนเกมในด้านอิเล็กทรอนิกส์กำลังด้วยเหตุผลหลายประการ มันมีประสิทธิภาพที่น่าทึ่ง ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับแอปพลิเคชันที่การลดการสูญเสียพลังงานเป็นสิ่งสำคัญ ด้วยความสามารถในการจัดการกับแรงดันไฟฟ้าขาเข้าและขาออกที่หลากหลาย โครงสร้าง DAB จึงพิสูจน์ได้ว่ามีความอเนกประสงค์และปรับตัวได้ดีกับความต้องการของระบบกำลังที่หลากหลาย

วงจร Dual Active Bridge ยังช่วยให้การแยกและควบคุมพลังงานมีประสิทธิภาพ ทำให้สามารถบูรณาการเข้ากับระบบต่างๆ ได้อย่างราบรื่น พร้อมทั้งรับประกันการทำงานที่เชื่อถือได้ ยิ่งไปกว่านั้น เมื่อเทียบกับวงจรแปลงพลังงานแบบดั้งเดิม DAB มีข้อดีคือขนาดกะทัดรัดและน้ำหนักเบา ทำให้เหมาะสำหรับแอปพลิเคชันที่พื้นที่และน้ำหนักมีจำกัด

การประยุกต์ใช้ในชีวิตจริง

ต่อไปนี้ เรามาสำรวจตัวอย่างที่เป็นรูปธรรมซึ่งแสดงให้เห็นถึงการประยุกต์ใช้โครงสร้าง DAB กัน:

โครงสร้างพื้นฐานการชาร์จรถยนต์ไฟฟ้า (EV)

ในภาคส่วนยานยนต์ไฟฟ้าที่กำลังขยายตัวอย่างรวดเร็ว โครงสร้างพื้นฐานการชาร์จที่มีประสิทธิภาพและรวดเร็วถือเป็นสิ่งสำคัญยิ่ง เทคโนโลยี DAB เข้ามามีบทบาทสำคัญในสถานีชาร์จกำลังสูง ช่วยให้การแปลงพลังงานรวดเร็วและเชื่อถือได้ ซึ่งเอื้อต่อการใช้งานยานยนต์ไฟฟ้าอย่างแพร่หลาย

การบูรณาการพลังงานหมุนเวียน

ด้วยการเปลี่ยนแปลงทั่วโลกที่มุ่งสู่แหล่งพลังงานหมุนเวียน เช่น พลังงานแสงอาทิตย์และพลังงานลม ความต้องการโซลูชันการแปลงพลังงานที่มีประสิทธิภาพจึงมีความสำคัญอย่างยิ่ง โครงสร้าง DAB ช่วยให้สามารถบูรณาการระบบพลังงานหมุนเวียนเข้ากับโครงข่ายไฟฟ้าได้อย่างง่ายดาย ทำให้การแปลงและส่งพลังงานเป็นไปอย่างสะดวกโดยมีการสูญเสียน้อยที่สุด

ศูนย์ข้อมูลและฟาร์มเซิร์ฟเวอร์

ศูนย์ข้อมูลและฟาร์มเซิร์ฟเวอร์ต้องการโซลูชันการจ่ายพลังงานที่แข็งแกร่งและมีประสิทธิภาพเพื่อรองรับการประมวลผลที่เข้มข้น โครงสร้าง DAB นำเสนอโซลูชันที่ปรับขนาดได้และเชื่อถือได้สำหรับการจ่ายพลังงานภายในสถานที่เหล่านี้ ช่วยเพิ่มประสิทธิภาพการใช้พลังงานและลดต้นทุนการดำเนินงาน

การใช้งานในอุตสาหกรรม

ตั้งแต่โรงงานผลิตไปจนถึงเครื่องจักรหนัก การใช้งานในภาคอุตสาหกรรมต้องการโซลูชันการแปลงพลังงานที่เชื่อถือได้เพื่อให้มั่นใจได้ว่าการทำงานจะไม่หยุดชะงัก โครงสร้าง DAB พิสูจน์แล้วว่ามีคุณค่าอย่างยิ่งในสภาพแวดล้อมทางอุตสาหกรรม โดยให้การแปลงพลังงานที่มีประสิทธิภาพและแม่นยำซึ่งปรับให้เหมาะสมกับความต้องการเฉพาะของการใช้งานแต่ละประเภท

การประมวลผลประสิทธิภาพสูง (HPC)

ในด้านการประมวลผลประสิทธิภาพสูง ซึ่งมีความต้องการพลังงานสูงและประสิทธิภาพเป็นสิ่งสำคัญยิ่ง โครงสร้าง DAB (Distributed Absorption) นำเสนอโซลูชันที่เหมาะสมที่สุดสำหรับการกระจายและการแปลงพลังงาน ช่วยให้สามารถตอบสนองความต้องการพลังงานที่เข้มงวดของระบบ HPC ในขณะเดียวกันก็ลดการสิ้นเปลืองพลังงานให้น้อยที่สุด

โครงสร้างเครือข่าย DAB กับ LLC: การเปรียบเทียบ

แม้ว่าทั้งโทโพโลยี DAB และ LLCจะมีชื่อเสียงในด้านประสิทธิภาพและความอเนกประสงค์ แต่ก็มีความแตกต่างกันในหลายแง่มุม

ประการแรก โครงสร้างทางโทโพโลยีของพวกมัน: DAB ใช้สวิตช์แอคทีฟสองตัวทั้งด้านปฐมภูมิและทุติยภูมิ ทำให้สามารถควบคุมการไหลของพลังงานได้ทั้งสองทิศทาง ในขณะที่ LLC ใช้ส่วนประกอบแท็งก์เรโซแนนซ์ ซึ่งให้คุณลักษณะการสวิตช์แบบนุ่มนวลและประสิทธิภาพสูง

ในส่วนของช่วงแรงดันไฟฟ้า DAB โดดเด่นในการจัดการแรงดันไฟฟ้าขาเข้าและขาออกที่หลากหลาย ทำให้เหมาะสำหรับแอปพลิเคชันต่างๆ ที่มีความต้องการแรงดันไฟฟ้าที่แตกต่างกัน ในขณะที่โทโพโลยี LLC มักใช้ในแอปพลิเคชันที่มีระดับแรงดันไฟฟ้าคงที่

ในขณะที่การควบคุมแบบ DAB ต้องใช้อัลกอริธึมที่ซับซ้อนในการจัดการการไหลของพลังงานแบบสองทิศทางและรับประกันการทำงานที่มีประสิทธิภาพ การควบคุมแบบ LLC นั้นค่อนข้างง่ายกว่า โดยเน้นที่พฤติกรรมของถังเรโซแนนซ์เพื่อประสิทธิภาพสูงสุด

DAB และ LLC ยังแตกต่างกันในด้านการใช้งานด้วย: DAB เหมาะสำหรับแอปพลิเคชันที่ต้องการการควบคุมการไหลของพลังงานแบบสองทิศทาง เช่น สถานีชาร์จรถยนต์ไฟฟ้า ระบบพลังงานหมุนเวียน และการประมวลผลประสิทธิภาพสูง ในขณะที่ LLC พบการใช้งานในแหล่งจ่ายไฟ โมดูลพลังงานเซิร์ฟเวอร์ และระบบไฟ LED

บทสรุป

โดยสรุปแล้ว วงจร Dual Active Bridge ถือเป็นนวัตกรรมล้ำหน้าในด้านอิเล็กทรอนิกส์กำลัง โดยนำเสนอประสิทธิภาพ ความอเนกประสงค์ และความน่าเชื่อถือที่เหนือกว่าในหลากหลายการใช้งาน การนำไปใช้งานยังคงเติบโตอย่างต่อเนื่อง โดยได้รับแรงผลักดันจากความต้องการโซลูชันด้านพลังงานที่มีประสิทธิภาพและยั่งยืนในสภาพแวดล้อมที่เปลี่ยนแปลงอย่างรวดเร็วในปัจจุบัน

คำถามที่พบบ่อยเกี่ยวกับโทโพโลยี Dual Active Bridge (DAB)

โครงสร้างแบบ Dual Active Bridge (DAB) คืออะไร?

วงจร Dual Active Bridge (DAB) เป็นสถาปัตยกรรมแปลงพลังงานที่ใช้สวิตช์อิเล็กทรอนิกส์กำลังและหม้อแปลงสองชุดเพื่อให้สามารถส่งผ่านพลังงานได้สองทิศทาง วงจรนี้ให้การแยกทางไฟฟ้า การควบคุมที่มีประสิทธิภาพ และมีการใช้งานอย่างแพร่หลายในระบบพลังงานหมุนเวียน การชาร์จรถยนต์ไฟฟ้า และศูนย์ข้อมูล

เหตุใดโครงสร้าง DAB จึงมีความสำคัญในอุปกรณ์อิเล็กทรอนิกส์กำลัง?

วงจร DAB มีประสิทธิภาพสูง ขนาดกะทัดรัด และสามารถรองรับแรงดันไฟฟ้าขาเข้าและขาออกได้หลากหลาย ช่วยให้การทำงานมีความน่าเชื่อถือ มีการแยกวงจรอย่างมีประสิทธิภาพ และลดการสูญเสียพลังงาน ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับระบบไฟฟ้าสมัยใหม่

โครงสร้าง DAB ถูกนำไปใช้ในแอปพลิเคชันในชีวิตจริงที่ใดบ้าง?

DAB ถูกนำไปใช้ในสถานีชาร์จรถยนต์ไฟฟ้า การบูรณาการพลังงานหมุนเวียน ศูนย์ข้อมูล ระบบไฟฟ้าอุตสาหกรรม และการประมวลผลประสิทธิภาพสูง ความอเนกประสงค์ของมันทำให้เหมาะสำหรับทั้งสภาพแวดล้อมที่มีกำลังไฟฟ้าสูงและพื้นที่จำกัด

DAB แตกต่างจากโทโพโลยี LLC อย่างไร?

แม้ว่าทั้งสองแบบจะมีประสิทธิภาพ แต่ DAB รองรับการไหลของพลังงานแบบสองทิศทางและช่วงแรงดันไฟฟ้าที่กว้าง ทำให้เหมาะสำหรับรถยนต์ไฟฟ้าและระบบพลังงานหมุนเวียน ในทางกลับกัน โครงสร้างแบบ LLC นั้นควบคุมได้ง่ายกว่าและมักใช้ในแอปพลิเคชันแรงดันไฟฟ้าคงที่ เช่น ไฟ LED และโมดูลจ่ายไฟสำหรับเซิร์ฟเวอร์

วิธีทำความเข้าใจและประยุกต์ใช้โทโพโลยี Dual Active Bridge (DAB)

1. เรียนรู้โครงสร้างพื้นฐาน‍

⤷ โปรดเข้าใจว่า DAB ประกอบด้วยสวิตช์อินพุต หม้อแปลงแยก และสวิตช์เอาต์พุต ซึ่งทั้งหมดถูกควบคุมด้วยอัลกอริธึมขั้นสูงเพื่อการถ่ายโอนพลังงานอย่างมีประสิทธิภาพ

2. ระบุข้อดีของมัน

⤷ ตระหนักถึงข้อดีของประสิทธิภาพสูง ขนาดกะทัดรัด และความสามารถในการปรับให้เข้ากับช่วงแรงดันไฟฟ้าต่างๆ ซึ่งทำให้ DAB เหมาะสำหรับงานหลากหลายประเภท

3. สำรวจการประยุกต์ใช้ในโลกแห่งความเป็นจริง

⤷ ลองดูว่า DAB ถูกนำไปประยุกต์ใช้ในสถานีชาร์จรถยนต์ไฟฟ้า ระบบพลังงานหมุนเวียน ศูนย์ข้อมูล และการดำเนินงานทางอุตสาหกรรมอย่างไร เพื่อให้มั่นใจได้ถึงการแปลงพลังงานที่เชื่อถือได้และปรับขนาดได้

4. เปรียบเทียบกับโครงสร้างเครือข่ายทางเลือกอื่นๆ

⤷ ลองดูว่า DAB ถูกนำไปประยุกต์ใช้ในสถานีชาร์จรถยนต์ไฟฟ้า ระบบพลังงานหมุนเวียน ศูนย์ข้อมูล และการดำเนินงานทางอุตสาหกรรมอย่างไร เพื่อให้มั่นใจได้ถึงการแปลงพลังงานที่เชื่อถือได้และปรับขนาดได้

5. นำไปประยุกต์ใช้ในการออกแบบระบบของคุณ

⤷ ผสานรวมโครงสร้าง DAB เข้ากับโครงการอิเล็กทรอนิกส์กำลังของคุณ ซึ่งประสิทธิภาพ ความยืดหยุ่น และขนาดกะทัดรัดเป็นสิ่งสำคัญอย่างยิ่ง
