อุปกรณ์อิเล็กทรอนิกส์มีบทบาทสำคัญในเกือบทุกอุตสาหกรรม ตั้งแต่โรงพยาบาล การผลิตภาคอุตสาหกรรม ไปจนถึงกองทัพ อุปกรณ์บางชนิดต้องอาศัยกระแสไฟฟ้าที่ต่อเนื่องและเชื่อถือได้เพื่อให้ทำงานได้อย่างถูกต้อง อย่างไรก็ตาม เมื่ออุปกรณ์อิเล็กทรอนิกส์เข้าสู่ตลาดมากขึ้นเรื่อย ๆ ก็จะก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า ซึ่งอาจทำให้อุปกรณ์เหล่านี้ทำงานผิดปกติ ขัดข้อง หรือล้มเหลว เพื่อปกป้องอุปกรณ์และระบบอิเล็กทรอนิกส์จากความเสียหาย ตัวกรอง EMI จะบล็อกการรบกวนที่ไม่พึงประสงค์และช่วยให้กระแสไฟฟ้าไหลได้อย่างต่อเนื่อง ในที่นี้ เราจะมาดูรายละเอียดเกี่ยวกับพื้นฐานของ EMI การใช้งานตัวกรอง EMI และผลกระทบของ EMI ในภาคส่วนต่าง ๆ

EMI คืออะไร?

การรบกวนทางแม่เหล็กไฟฟ้า (EMI) หรือที่เรียกกันทั่วไปว่า สัญญาณรบกวน EMI เกิดขึ้นเมื่อกระแสไฟฟ้าที่ไม่พึงประสงค์แทรกแซงกระแสไฟฟ้าที่อุปกรณ์อิเล็กทรอนิกส์ควรได้รับ กระแสไฟฟ้าที่ก่อกวนเหล่านี้ ซึ่งมักเรียกว่า "สัญญาณรบกวน" หรือ "สัญญาณรบกวนทางแม่เหล็กไฟฟ้า" อาจมาจากแหล่งภายนอกหรือเกิดจากส่วนประกอบอื่นๆ ภายในอุปกรณ์

เมื่อเกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) จะรบกวนการทำงานของอุปกรณ์และอาจทำให้เกิดการทำงานที่ไม่พึงประสงค์ได้ ขึ้นอยู่กับความรุนแรงของการรบกวน EMI อาจส่งผลกระทบต่อคุณภาพของสัญญาณที่อุปกรณ์ได้รับ ทำให้ส่วนประกอบเสียหายหรือทำงานผิดปกติชั่วคราว หรืออาจทำให้อุปกรณ์อิเล็กทรอนิกส์เสียหายอย่างถาวร

EMI มีกี่ประเภท?

การรบกวนทางแม่เหล็กไฟฟ้า (EMI) มีสองประเภทหลัก คือ EMI แบบนำไฟฟ้า และ EMI แบบแผ่รังสี EMI แบบนำไฟฟ้าเกิดขึ้นผ่านตัวนำ เช่น สายไฟหรือสายส่งไฟฟ้า ในขณะที่ EMI แบบแผ่รังสีเดินทางผ่านอากาศและไม่จำเป็นต้องมีตัวนำ ทั้ง EMI แบบนำไฟฟ้าและแบบแผ่รังสีสามารถส่งผลกระทบต่อประสิทธิภาพการทำงานของอุปกรณ์อิเล็กทรอนิกส์ได้ โดยทำให้ประสิทธิภาพลดลง เสื่อมสภาพ ทำงานผิดปกติ หรือระบบล้มเหลว

EMI และ RFI แตกต่างกันอย่างไร?

คุณอาจได้ยินคนใช้คำว่า EMI และ RFI สลับกันไปมาเมื่อพูดถึงการรบกวนทางแม่เหล็กไฟฟ้า อย่างไรก็ตาม ตัวกรอง EMI และ RFI นั้นไม่เหมือนกัน

RFI คืออะไร? คำนี้เป็นคำย่อของRadio Frequency Interference (การรบกวน คลื่นความถี่วิทยุ) ซึ่งหมายถึงสัญญาณรบกวนที่ตกอยู่ในสเปกตรัมความถี่วิทยุภายในสเปกตรัมความถี่แม่เหล็กไฟฟ้า ในขณะที่ EMI หมายถึงสัญญาณรบกวนแม่เหล็กไฟฟ้าที่มีความถี่ใดๆ ก็ตาม กล่าวอีกนัยหนึ่ง RFI เป็นส่วนย่อยของ EMI และรวมเฉพาะกระแสแม่เหล็กไฟฟ้าที่มีความถี่ระหว่าง3 กิโลเฮิร์ตซ์ถึง 300 กิกะเฮิร์ต ซ์ เช่นเดียวกับ EMI, RFI สามารถนำไฟฟ้าหรือแผ่รังสีได้ และสามารถก่อให้เกิดปัญหาต่างๆ กับอุปกรณ์อิเล็กทรอนิกส์ได้

EMC คืออะไร?

อีกคำหนึ่งที่มักใช้ในการพูดคุยเกี่ยวกับ EMI คือความเข้ากันได้ทางแม่เหล็กไฟฟ้าหรือ EMC EMC อธิบายถึงวิธีการทำงานหรือประสิทธิภาพของอุปกรณ์ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า EMC ประกอบด้วยสองปัจจัย คือ ความทนทานต่อสัญญาณรบกวนของอุปกรณ์ หรือที่เรียกว่า "ภูมิคุ้มกันต่อสัญญาณรบกวน" และปริมาณสัญญาณรบกวนที่อุปกรณ์นั้นผลิตขึ้น อุปกรณ์ต้องสามารถทำงานได้อย่างถูกต้องและปลอดภัยในสภาพแวดล้อมที่มีระดับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าในระดับหนึ่ง และต้องไม่ผลิต EMI ในระดับหรือความถี่ที่รบกวนอุปกรณ์อื่น

ในสหรัฐอเมริกา คณะกรรมการการสื่อสารแห่งสหรัฐอเมริกา (Federal Communications Commission) กำกับดูแล EMI ภายใต้หัวข้อ 47 ส่วนที่ 15ซึ่งเกี่ยวข้องกับความต้านทานต่อสัญญาณรบกวนและการปล่อยสัญญาณรบกวนของอุปกรณ์ในอุตสาหกรรมต่างๆ ในระดับสากลคณะกรรมการพิเศษระหว่างประเทศว่าด้วยการรบกวนทางวิทยุ (International Special Committee for Radio Interference)กำกับดูแล EMI ที่ส่งผ่านทางคลื่นและแผ่รังสีจากภาคอุตสาหกรรม พาณิชยกรรม ที่อยู่อาศัย และยานยนต์ นอกจากนี้ EMC ยังอยู่ภายใต้การกำกับดูแลของมาตรฐานยุโรปต่างๆรวมถึง EN55011 ซึ่งเกี่ยวข้องกับอุปกรณ์อุตสาหกรรม และ EN55022 สำหรับอุปกรณ์ไอที

สัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) มาจากไหน?

การรบกวนทางแม่เหล็กไฟฟ้า (EMI) เกิดจากทั้งอุปกรณ์ไฟฟ้าที่มนุษย์สร้างขึ้นและสาเหตุทางธรรมชาติ EMI ที่เกิดจากมนุษย์ส่วนใหญ่มักเป็นผลมาจากอุปกรณ์อิเล็กทรอนิกส์หรือวงจรไฟฟ้า แต่ก็อาจเกิดจากระบบสวิตช์หรือการเปลี่ยนแปลงของกระแสไฟฟ้าขนาดใหญ่ได้เช่นกัน สาเหตุที่มนุษย์สร้างขึ้นของ EMI ครอบคลุมทั้งภาคที่อยู่อาศัยและภาคอุตสาหกรรม และอุปกรณ์บางอย่างอาจสร้างสัญญาณรบกวนหรือการแทรกแซงระหว่างส่วนประกอบภายในได้ด้วย

1. สาเหตุตามธรรมชาติของ EMI

อะไรคือสาเหตุที่ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าตามธรรมชาติ?

การรบกวนทางแม่เหล็กไฟฟ้าที่เกิดขึ้นตามธรรมชาติสามารถมาจากแหล่งต่างๆ มากมาย รวมถึง:

• ฟ้าผ่า
• เปลวสุริยะ
• เสียงรบกวนจากจักรวาล
• ไฟฟ้าสถิต
• พายุไฟฟ้าในชั้นบรรยากาศ
• พายุแม่เหล็กสุริยะ
• พายุฝุ่น
• พายุหิมะ
• ดวงอาทิตย์

การรบกวนทางแม่เหล็กไฟฟ้าตามธรรมชาติสามารถเกิดขึ้นได้อย่างฉับพลันและส่งผลกระทบรุนแรงต่ออุปกรณ์ไฟฟ้าที่ไม่มีการป้องกันอย่างเพียงพอ การรบกวนทางแม่เหล็กไฟฟ้าตามธรรมชาติที่รุนแรงกว่า เช่น เปลวสุริยะหรือพายุฝนฟ้าคะนอง อาจส่งผลกระทบต่ออุปกรณ์ทางทหารหรือเทคโนโลยีการขนส่ง ดวงอาทิตย์อาจทำให้การส่งสัญญาณดาวเทียมหยุดชะงักได้หากปรากฏอยู่ด้านหลังดาวเทียมโดยตรงและสัญญาณรบกวนทางแม่เหล็กไฟฟ้าบดบังการส่งสัญญาณของดาวเทียม ในระดับที่เล็กกว่านั้น การรบกวนทางแม่เหล็กไฟฟ้าตามธรรมชาติ เช่น พายุหิมะ อาจทำให้เกิดสัญญาณรบกวนทางวิทยุหรือรบกวนสัญญาณโทรศัพท์มือถือได้

2. สาเหตุของ EMI ที่เกิดจากกิจกรรมของมนุษย์ในที่อยู่อาศัย

อะไรคือสาเหตุที่ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าในที่อยู่อาศัย?

สาเหตุของ EMI ในบ้านพักอาศัยมักมาจากอุปกรณ์ที่ทำงานโดยใช้สัญญาณไร้สาย แต่ก็อาจมาจากเครื่องใช้ไฟฟ้าอื่นๆ อีกหลากหลายชนิด แม้ว่า EMI จากอุปกรณ์ในบ้านพักอาศัยมักจะไม่ก่อให้เกิดความเสียหายร้ายแรงหรือถาวร แต่ก็ยังสามารถรบกวนอุปกรณ์อื่นๆ ในบ้านและทำให้ประสิทธิภาพการทำงานของอุปกรณ์อิเล็กทรอนิกส์ลดลงได้

ต่อไปนี้คือสาเหตุทั่วไปบางประการที่ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าในบ้านพักอาศัย:

• โทรศัพท์มือถือ
• แล็ปท็อป
• อุปกรณ์ Wi-Fi
• อุปกรณ์บลูทูธ
• เครื่องเฝ้าดูเด็กทารก
• ไมโครเวฟ
• เตาอบปิ้งขนมปัง
• ผ้าห่มไฟฟ้า
• แผ่นความร้อน
• เครื่องทำความร้อน
• โคมไฟ

เนื่องจากมีการพัฒนาและใช้งานอุปกรณ์อิเล็กทรอนิกส์มากขึ้นเรื่อยๆ ผลกระทบจากแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าในที่อยู่อาศัยจึงเพิ่มมากขึ้นตามไปด้วย เมื่อมีคนใช้อุปกรณ์อิเล็กทรอนิกส์ เช่น โทรศัพท์มือถือและคอมพิวเตอร์มากขึ้น ความหนาแน่นของกระแสไฟฟ้าในสภาพแวดล้อมจึงสูงขึ้น เนื่องจากผู้คนใช้อุปกรณ์เหล่านี้อย่างต่อเนื่องและในระยะใกล้ชิดกันมากขึ้น อุปกรณ์เหล่านี้จึงมีแนวโน้มที่จะก่อให้เกิดและกลายเป็นเหยื่อของคลื่นแม่เหล็กไฟฟ้าได้มากขึ้น

ประสิทธิภาพที่ดียิ่งขึ้นของอุปกรณ์อิเล็กทรอนิกส์ยังส่งผลให้เกิดการรบกวนทางแม่เหล็กไฟฟ้ามากขึ้นด้วย เนื่องจากอุปกรณ์อิเล็กทรอนิกส์อยู่ภายใต้ความคาดหวังด้านประสิทธิภาพที่เข้มงวดมากขึ้นเรื่อยๆ อุปกรณ์เหล่านี้จึงทำงานที่ความถี่สูงขึ้นและสร้างสัญญาณรบกวนทางแม่เหล็กไฟฟ้าในช่วงความถี่ที่กว้างกว่าในอดีต ตัวกรอง EMI ที่ออกแบบมาเพื่อบล็อกสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ความถี่เฉพาะ อาจไม่สามารถป้องกันความถี่ที่สูงขึ้นซึ่งเกิดจากอุปกรณ์รุ่นใหม่ได้

3. สาเหตุทางอุตสาหกรรมที่เกิดจากฝีมือมนุษย์ที่ก่อให้เกิด EMI

อะไรคือสาเหตุที่ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าในภาคอุตสาหกรรม?

สาเหตุของ EMI ในภาคอุตสาหกรรมมักมีขนาดใหญ่และอาจก่อให้เกิดการรบกวนอย่างรุนแรงต่อเทคโนโลยีที่จำเป็น มีแหล่งกำเนิด EMI ในภาคอุตสาหกรรมหลายประเภทที่สร้างพลังงานแม่เหล็กไฟฟ้าในวงกว้าง EMI ในภาคอุตสาหกรรมสามารถก่อให้เกิดการหยุดชะงักในโรงพยาบาล ปฏิบัติการทางทหาร และแม้แต่ระบบไฟฟ้าในท้องถิ่น ต่อไปนี้คือแหล่งกำเนิด EMI ทั่วไปบางส่วนในภาคอุตสาหกรรม

• มอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า:มอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้าสามารถสร้างเสียงรบกวนความถี่สูงจำนวนมาก และบางครั้งทำงานอย่างต่อเนื่องเพื่อให้ได้พลังงานอย่างไม่ขาดตอนในโรงงานและสถานประกอบการผลิต
• เครือข่ายโทรศัพท์มือถือและการส่งสัญญาณโทรศัพท์:ทั้งการสื่อสารโทรคมนาคมแบบมีสายและไร้สายล้วนก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) เนื่องจากเครือข่ายโทรศัพท์มือถือขยายตัวอย่างต่อเนื่องและมีผู้บริโภคใช้โทรศัพท์มือถือมากขึ้น สัญญาณรบกวนจากเครือข่ายโทรศัพท์มือถือจึงกลายเป็นภัยคุกคามที่รุนแรงขึ้นต่ออุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์อื่นๆ
• การส่งสัญญาณโทรทัศน์:เช่นเดียวกับการส่งสัญญาณโทรศัพท์มือถือ การส่งสัญญาณโทรทัศน์ก็สามารถก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ต่ออุปกรณ์ในบ้านและโรงงานอุตสาหกรรมได้เช่นกัน
• วิทยุและดาวเทียม:คลื่นวิทยุและดาวเทียมที่ส่งผ่านทั่วประเทศอาจก่อให้เกิดการรบกวนกับเครือข่ายโทรศัพท์มือถือหรืออุปกรณ์ที่ไวต่อคลื่นดังกล่าวได้
• กระแสไฟฟ้าจากสายส่ง:สายส่งไฟฟ้าในระบบโครงข่ายไฟฟ้ามักมีแรงดันสูงและความถี่ต่ำ ซึ่งอาจรบกวนอุปกรณ์อิเล็กทรอนิกส์บางชนิดได้ การหยุดชะงักของกระแสไฟฟ้าในระบบโครงข่าย เช่น แรงดันไฟกระชาก แรงดันไฟตก หรือไฟกระชาก ไฟดับ และไฟตก อาจส่งผลให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าในอุปกรณ์และเครื่องใช้ไฟฟ้าที่เชื่อมต่อกับระบบโครงข่ายไฟฟ้าได้เช่นกัน
• ระบบรางและระบบขนส่งมวลชน:ระบบการทำงานของรถไฟและระบบขนส่งมวลชนสามารถสร้างคลื่นแม่เหล็กไฟฟ้า (EMI) จากระบบขับเคลื่อน ระบบส่งสัญญาณ ระบบควบคุม และกระบวนการอื่นๆ ระบบเหล่านี้ทำงานที่แรงดันและกระแสไฟฟ้าสูง ซึ่งอาจส่งผลกระทบต่อส่วนประกอบอื่นๆ ของระบบขนส่ง หรืออุปกรณ์ไฟฟ้าในสถานที่ที่ตั้งอยู่ใกล้รางรถไฟ
• อุปกรณ์ทางการแพทย์:เทคโนโลยีหลายอย่างในวงการแพทย์สามารถก่อให้เกิดคลื่นแม่เหล็กไฟฟ้าได้ เช่น เครื่องช่วยชีวิต เครื่องเอ็กซ์เรย์ เครื่อง MRI เครื่องมือผ่าตัดด้วยไฟฟ้า เครื่องตรวจวัดสัญญาณชีพ และอุปกรณ์ช่วยเหลืออื่นๆ คลื่นแม่เหล็กไฟฟ้าจากอุปกรณ์ทางการแพทย์อาจทำให้อุปกรณ์เหล่านั้นทำงานผิดปกติ หรืออาจรบกวนเทคโนโลยีทางการแพทย์อื่นๆ ได้
• แหล่งกำเนิด EMI ความถี่สูงอื่นๆ:กระบวนการทางอุตสาหกรรมหลายอย่างก่อให้เกิด EMI ความถี่สูงจากชิ้นส่วนต่างๆ เช่น ตัวส่งสัญญาณ หม้อแปลง อินเวอร์เตอร์ ไมโครโปรเซสเซอร์ และระบบควบคุม

สาเหตุทางอุตสาหกรรมบางประการที่ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ส่งผลกระทบต่อเทคโนโลยีภายในโรงงานหรือกระบวนการเดียวกัน ในขณะที่สาเหตุอื่นๆ เช่น การหยุดชะงักของกระแสไฟฟ้าจากโครงข่าย อาจทำให้เกิดการหยุดชะงักในวงกว้างมากขึ้น

การจำแนกประเภท EMI ประเภทอื่นๆ

วิธีการจำแนกประเภท EMI อื่นๆ ได้แก่ ระยะเวลาหรือแบนด์วิดท์ ทั้งนี้ขึ้นอยู่กับแหล่งกำเนิด EMI การรบกวนอาจเกิดขึ้นอย่างต่อเนื่องหรือเป็นช่วงๆ

การรบกวนอย่างต่อเนื่องคืออะไร?

สัญญาณรบกวนต่อเนื่องเกิดขึ้นเมื่อแหล่งกำเนิดสัญญาณส่งสัญญาณเป็นเวลานาน เช่น วงจรไฟฟ้าหรือมอเตอร์ที่ทำงานอย่างต่อเนื่อง

การรบกวนแบบไม่สม่ำเสมอ (Sporadic Interference) คืออะไร?

สัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่เกิดขึ้นเป็นครั้งคราวเรียกว่าสัญญาณรบกวนแบบพัลส์ EMI ที่เกิดขึ้นเป็นครั้งคราวนี้รวมถึงการหยุดชะงักชั่วคราว เช่น ฟ้าผ่าหรือไฟกระชาก

นอกจากนี้ยังสามารถจำแนกประเภทของ EMI ตามแบนด์วิดท์ได้อีกด้วย EMI แบบแถบความถี่แคบมักมาจากแหล่งกำเนิดเดียว ในขณะที่ EMI แบบแถบความถี่กว้างมาจากแหล่งกำเนิดหรือสัญญาณหลายแหล่งในระบบ เช่น เครือข่ายไร้สายหรือโครงข่ายไฟฟ้า

ทำไม EMI ถึงเป็นปัญหา?

การรบกวนทางแม่เหล็กไฟฟ้า (EMI) สามารถก่อให้เกิดปัญหาได้หลากหลายต่ออุปกรณ์ในบ้านและโรงงานอุตสาหกรรม ตั้งแต่ผลกระทบชั่วคราวไปจนถึงความเสียหายถาวร ในกรณีที่เบาที่สุด EMI อาจทำให้เกิดการรบกวนเล็กน้อยต่อคุณภาพการทำงานของอุปกรณ์ เช่น การรับสัญญาณโทรศัพท์มือถือที่ไม่ดี ในกรณีที่รุนแรงกว่านั้น EMI อาจนำไปสู่ผลร้ายแรงถึงชีวิต เช่น การทำงานผิดพลาดหรือการทำงานผิดปกติของอุปกรณ์ทางการแพทย์ที่จำเป็น เพื่อป้องกันปัญหาเหล่านี้ มักจำเป็นต้องกรอง EMI ออกจากสายไฟและเส้นทางสัญญาณ ผลกระทบของ EMI ขึ้นอยู่กับหลายปัจจัย รวมถึงระยะเวลาของการรบกวน สภาพแวดล้อมที่เกิดขึ้น และความสามารถในการต้านทานสัญญาณรบกวนของอุปกรณ์

ผลกระทบของ EMI ในภาคที่อยู่อาศัย

ในภาคครัวเรือน สัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) อาจทำให้เครื่องใช้ไฟฟ้าและอุปกรณ์ต่างๆ ทำงานผิดปกติหรือเกิดไฟฟ้าลัดวงจรได้ หากเกิดไฟกระชากกับเครื่องใช้ไฟฟ้าที่ไม่มีการป้องกันอย่างเพียงพอ อาจทำให้เกิดความเสียหายถาวรได้

EMI ส่งผลกระทบต่อที่อยู่อาศัยอย่างไรบ้าง?

• การรบกวนอุปกรณ์ไร้สาย: EMI อาจทำให้การรับสัญญาณโทรศัพท์มือถือไม่ดี หรืออุปกรณ์พกพามีประสิทธิภาพการทำงานลดลง อุปกรณ์ Wi-Fi และ Bluetooth อาจประสบปัญหาด้านความเสถียร ซึ่งอาจสร้างความหงุดหงิดให้กับชีวิตประจำวันได้
• การทำงานผิดปกติของคอมพิวเตอร์:การรบกวนทางแม่เหล็กไฟฟ้าเพียงเล็กน้อยอาจทำให้หน้าจอคอมพิวเตอร์กระพริบหรือทำงานไม่ราบรื่น ในขณะที่การรบกวนอย่างมาก เช่น ไฟกระชาก อาจทำให้คอมพิวเตอร์หยุดทำงาน ส่งผลให้ข้อมูลสูญหายหรือฮาร์ดไดรฟ์ของคอมพิวเตอร์เสียหายอย่างถาวร
• ความเสียหายต่อเครื่องใช้ไฟฟ้าขนาดใหญ่: สัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ส่งผลกระทบมากที่สุดต่อเครื่องใช้ไฟฟ้าขนาดใหญ่ในบ้าน เช่น เครื่องซักผ้า เครื่องอบผ้า ตู้เย็น เครื่องล้างจาน และไมโครเวฟ แม้แต่ระบบทำความร้อนและทำความเย็นในบ้านก็อาจได้รับความเสียหายจาก EMI ได้เช่นกัน เมื่อสัญญาณรบกวนรบกวนเครื่องใช้ไฟฟ้าเหล่านี้ อาจทำให้เกิดการทำงานผิดปกติและความเสียหายถาวรต่อวงจรไฟฟ้าได้
• การรบกวนอุปกรณ์อื่นๆ ในบ้าน:อุปกรณ์อิเล็กทรอนิกส์หรือไฟฟ้าเกือบทุกชนิดอาจได้รับความเสียหายจากคลื่นแม่เหล็กไฟฟ้า รวมถึงอุปกรณ์ขนาดเล็กในบ้าน เช่น เครื่องปั่น เครื่องผสมอาหาร เครื่องดูดฝุ่น และเครื่องมือไฟฟ้าต่างๆ

เนื่องจากผู้ผลิตยังคงออกแบบเครื่องใช้ไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์ให้ใช้พลังงานน้อยลง จึงทำให้พวกมันมีความเสี่ยงต่อความเสียหายจากคลื่นแม่เหล็กไฟฟ้ามากขึ้น อุปกรณ์ประหยัดพลังงานที่ทำงานด้วยแรงดันไฟฟ้าต่ำและความถี่สูง มักมีความต้านทานต่อสัญญาณรบกวนลดลง และอาจเกิดความเสียหายได้แม้จากสัญญาณรบกวนในระดับต่ำ

ผลกระทบของ EMI ในภาคอุตสาหกรรม

ในภาคอุตสาหกรรม สัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สามารถส่งผลกระทบต่ออุปกรณ์ต่างๆ ในหลากหลายอุตสาหกรรม และนำไปสู่การหยุดชะงักการทำงาน การสูญเสียข้อมูล หรือความเสียหายถาวรต่ออุปกรณ์ ในด้านการทหารและการแพทย์ ผลกระทบของ EMI ต่อการทำงานที่สำคัญยิ่งอาจรุนแรงกว่ามาก

EMI มีผลกระทบต่ออุตสาหกรรมอย่างไรบ้าง?

• การรบกวนในโทรทัศน์ วิทยุ และโทรคมนาคม:เมื่อ EMI ส่งผลกระทบต่อประสิทธิภาพของดาวเทียม อาจส่งผลให้เกิดเสียงรบกวนผิดปกติในการส่งสัญญาณวิทยุ หรือภาพวิดีโอที่ผิดเพี้ยนในการส่งสัญญาณโทรทัศน์ ผลกระทบนี้เห็นได้ชัดเจนเป็นพิเศษในพื้นที่ที่มีสัญญาณวิทยุหรือโทรศัพท์อ่อน หาก EMI ส่งผลกระทบต่อโทรคมนาคม อาจทำให้การรับสัญญาณไม่ดี หรือบริการไม่น่าเชื่อถือ
• ความเสียหายของอุปกรณ์ทางการแพทย์:อุปกรณ์ทางการแพทย์หลายชนิดมีความอ่อนไหวต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้า และอาจทำงานผิดปกติได้ง่ายหากไม่มีการป้องกันจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า อุปกรณ์ช่วยชีวิตจะตรวจสอบสัญญาณร่างกายที่อ่อนแอ ทำให้มีความเสี่ยงสูงต่อความเสียหายหรือการทำงานผิดปกติจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า อุปกรณ์ต่างๆ เช่น เครื่องกระตุ้นหัวใจและเครื่องช่วยฟังก็อาจทำงานผิดปกติหรือล้มเหลวเนื่องจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ความเสียหายของอุปกรณ์ทางการแพทย์อาจนำไปสู่การเสียชีวิตหรือผลกระทบร้ายแรงอื่นๆ
• ความล้มเหลวของอุปกรณ์ทางทหาร:อุปกรณ์ทางทหารที่สำคัญต่อภารกิจอาจล้มเหลวเนื่องจากคลื่นแม่เหล็กไฟฟ้าในสภาพแวดล้อมหรือการหยุดชะงักของระบบจ่ายไฟ ดังนั้นจึงจำเป็นอย่างยิ่งที่จะต้องปกป้องอุปกรณ์ทางทหารจากภัยคุกคามจากคลื่นแม่เหล็กไฟฟ้ากำลังสูง (HEMP) ซึ่งเป็นรูปแบบหนึ่งของคลื่นแม่เหล็กไฟฟ้าที่ใช้เป็นอาวุธ ภัยคุกคามจาก HEMP และแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าอื่นๆ อาจทำให้ข้อมูลสำคัญสูญหายหรือขัดขวางการสื่อสารหรือการปฏิบัติการทางทหาร

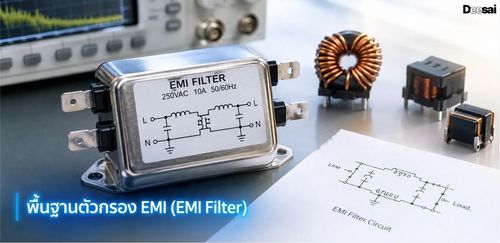

ตัวกรอง EMI คืออะไร?

ตัวกรอง EMI หรือที่เรียกว่าตัวกรองลดการรบกวน EMI เป็นวิธีที่มีประสิทธิภาพในการป้องกันผลกระทบที่เป็นอันตรายจากการรบกวนทางแม่เหล็กไฟฟ้า

ตัวกรอง EMI ทำหน้าที่อะไร?

เมื่อติดตั้งเข้ากับอุปกรณ์หรือวงจร ตัวกรอง EMI สามารถลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ส่งผ่านทางการนำไฟฟ้าได้ ตัวกรองเหล่านี้จะดักจับกระแสไฟฟ้าที่ไม่ต้องการซึ่งไหลผ่านสายไฟหรือสายเคเบิล ในขณะที่ปล่อยให้กระแสไฟฟ้าที่ต้องการไหลได้อย่างอิสระ ตัวกรอง EMI ที่ลดสัญญาณรบกวนจากไฟฟ้าระบบสายส่งเรียกว่า ตัวกรอง EMI สำหรับสายไฟ

ตัวกรอง EMI ทำงานอย่างไร?

สัญญาณรบกวนทางแม่เหล็กไฟฟ้าส่วนใหญ่อยู่ในช่วงความถี่สูง ดังนั้นตัวกรอง EMI จึงมักเป็นตัวกรองความถี่ต่ำที่กรองความถี่สูงออกไปในขณะที่ปล่อยให้ความถี่ต่ำผ่านไปได้ ตัวกรอง EMI แบบต่างๆ จะลดความถี่เฉพาะของสัญญาณรบกวนในขณะที่ปล่อยให้ความถี่อื่นๆ ไหลผ่านได้อย่างไม่ติดขัด หลังจากกระบวนการกรองแล้ว สัญญาณรบกวนทางแม่เหล็กไฟฟ้าจะถูกเบี่ยงเบนออกจากอุปกรณ์และลงสู่พื้นดิน ตัวกรอง EMI บางตัวอาจส่งกระแสไฟฟ้าที่ไม่ต้องการกลับไปยังแหล่งกำเนิดสัญญาณรบกวนหรือดูดซับกระแสไฟฟ้าเหล่านั้นด้วย

เนื่องจากตัวกรอง EMI ป้องกันเฉพาะ EMI ที่ส่งผ่านทางไฟฟ้าเท่านั้น จึงมักใช้ร่วมกับแผ่นป้องกันที่บล็อก EMI ที่แผ่กระจายออกมา ตัวกรอง EMI ที่ไม่มีแผ่นป้องกันยังคงสามารถส่งผ่านสัญญาณรบกวนผ่านอากาศไปทำลายอุปกรณ์ได้ สัญญาณรบกวนอาจถูกปล่อยออกมาจากสายไฟด้านหนึ่งของตัวกรอง EMI แล้วเดินทางไปยังอุปกรณ์โดยการเชื่อมต่อกับสายไฟอีกด้านหนึ่ง

การเพิ่มแผ่นป้องกันที่จุดเชื่อมต่อของตัวกรองการรบกวนทางแม่เหล็กไฟฟ้าสามารถป้องกันการรบกวนทางแม่เหล็กไฟฟ้าทุกรูปแบบได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม หากมีตัวนำไฟฟ้าระหว่างตัวกรองและแหล่งกำเนิดการรบกวนทางแม่เหล็กไฟฟ้าเพียงเล็กน้อย การใช้ตัวกรองเพียงอย่างเดียวก็อาจเพียงพอแล้ว

การใช้งานตัวกรองลดการรบกวนทางแม่เหล็กไฟฟ้า

ตัวกรอง EMI ประเภทต่างๆ สามารถนำไปใช้ในหลายวิธีเพื่อป้องกันความเสียหายจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพสูงสุด ตัวกรอง EMI จะบล็อกความถี่ของสัญญาณรบกวนที่แตกต่างกัน และเป็นไปตามข้อกำหนดต่างๆ ในอุตสาหกรรมต่างๆ ต่อไปนี้เป็นตัวอย่างตัวกรอง EMI บางประเภทที่ใช้ในที่อยู่อาศัยและในอุตสาหกรรม

• เครื่องใช้ไฟฟ้าและเครื่องซักผ้า: ตัวกรอง EMIสำหรับเครื่องใช้ไฟฟ้าในครัวเรือนช่วยลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสำหรับเครื่องใช้ไฟฟ้าหลากหลายชนิด ตั้งแต่เครื่องซักผ้าไปจนถึงเครื่องวิ่งออกกำลังกาย ตัวกรองเหล่านี้ช่วยให้มั่นใจได้ว่าอุปกรณ์เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้าและช่วยปกป้องอุปกรณ์จากความเสียหายจาก EMI ที่อาจส่งผลต่อประสิทธิภาพการทำงาน
• ตัวกรอง EMI แบบเฟสเดียวมีประสิทธิภาพสำหรับอุปกรณ์ขนาดเล็ก เช่น เครื่องใช้ไฟฟ้าภายในบ้านและอุปกรณ์อิเล็กทรอนิกส์ รวมถึงการใช้งานในอุตสาหกรรม เช่น อุปกรณ์บริการอาหาร แหล่งจ่ายไฟ และอุปกรณ์โทรคมนาคม นอกจากนี้ ตัวกรอง EMI แบบเฟสเดียวยังสามารถใช้งานร่วมกับอุปกรณ์ออกกำลังกายและตัวควบคุมมอเตอร์ได้อีกด้วย
• แบบสามเฟส:สำหรับการลดสัญญาณรบกวน EMI ที่เข้มงวดมากขึ้นตัวกรอง EMI แบบสามเฟสสามารถบล็อกสัญญาณรบกวนในระดับที่สูงขึ้นได้ด้วยระบบการกรองสามขั้นตอน ตัวกรอง EMI แบบสามเฟสเหมาะสำหรับใช้ในงานที่มีกำลังสูง เช่น เครื่องจักรและมอเตอร์ในอุตสาหกรรม อุปกรณ์ทางการแพทย์ อุปกรณ์ทดสอบ และเครื่องมืออุตสาหกรรม
• ด้านการทหาร: ตัวกรอง EMI สำหรับการใช้งานทางทหารโดยเฉพาะนั้นเป็นไปตามข้อกำหนดและมาตรฐานการปฏิบัติตามกฎระเบียบด้าน EMC ของอุปกรณ์ทางทหาร ตัวกรอง EMI ที่เชื่อถือได้เหล่านี้ช่วยปกป้องระบบสื่อสารด้านการบินและอวกาศและการทหารจากความเสียหาย เพื่อการปฏิบัติงานที่ปลอดภัย นอกจากนี้ยังมี ตัวกรอง EMI ที่ออกแบบมาเพื่อป้องกัน HEMP เพื่อป้องกันภัยคุกคามจาก EMI อีกด้วย
• ตัวกรอง EMI ระดับทางการแพทย์: ตัวกรอง EMI ระดับทางการแพทย์ตรงตามข้อกำหนดปัจจุบันสำหรับการใช้งานทางการแพทย์และปกป้องอุปกรณ์ทางการแพทย์ที่ไวต่อความเสียหายตัวกรอง EMI สำหรับห้อง MRIถูกสร้างขึ้นโดยเฉพาะเพื่อสร้างห้องทดสอบที่ปลอดภัย ปราศจาก EMI จากแสงไฟ ระบบอินเตอร์คอม และแหล่งกำเนิดเสียงรบกวนภายนอกอื่นๆ ตัวกรอง EMI ที่มีประสิทธิภาพและเชื่อถือได้สำหรับการใช้งานทางการแพทย์สามารถช่วยชีวิตได้ด้วยการป้องกันการรบกวนจากคลื่นแม่เหล็กไฟฟ้า

ขึ้นอยู่กับการใช้งานที่ต้องการ ผลกระทบของตัวกรอง EMI อาจรวมถึงการกำจัดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ไม่พึงประสงค์ และการปกป้องอุปกรณ์และระบบไฟฟ้าจากความเสียหาย
