คู่มือนี้ให้ภาพรวมของ SDH/SONET ครอบคลุมพื้นฐาน การจัดเฟรม HDLC คำศัพท์ อัตรา และเฟรม SONET STS-1 SDH SONET (Synchronous Optical Network) และ SDH (Synchronous Digital Hierarchy) มีจุดประสงค์เดียวกันคือ การสื่อสารผ่านลิงก์ใยแก้วนำแสง ทั้งสองเป็นมาตรฐานระดับกายภาพที่ออกแบบมาเพื่อให้มั่นใจได้ว่าการส่งข้อมูลระหว่างต้นทางและปลายทางผ่านสายเคเบิลใยแก้วนำแสงมีความน่าเชื่อถือ ANSI พัฒนา SONET ในขณะที่ ITU พัฒนา SDH

SONET/SDH มีวัตถุประสงค์ด้านการสื่อสารดังต่อไปนี้:

• การติดตั้งสายส่งสัญญาณ T หรือ E หลายสายระหว่างศูนย์สวิตช์เพื่อรองรับจำนวนสายสื่อสารที่เพิ่มขึ้น
• การจัดเฟรมข้อมูล ทำได้โดยใช้รูปแบบเฟรม HDLC
• การจัดการการถ่ายโอนข้อมูลระหว่างโหนดใยแก้วนำแสง
• การมัลติเพล็กซ์และการดีมัลติเพล็กซ์
• ตรวจสอบข้อผิดพลาด
• การรับมือกับการเปลี่ยนแปลงอัตราความเร็วสัญญาณนาฬิกา
• การทำแผนที่การรับส่งข้อมูลเสียงและข้อมูลแบบเพลซิโอโครนัส
• การส่งสัญญาณเพื่อสลับการทำงานโดยอัตโนมัติเมื่อสายเคเบิลใยแก้วนำแสงหรือโหนดออปติคอลเกิดความล้มเหลว

ศัพท์เฉพาะของ SDH/SONET

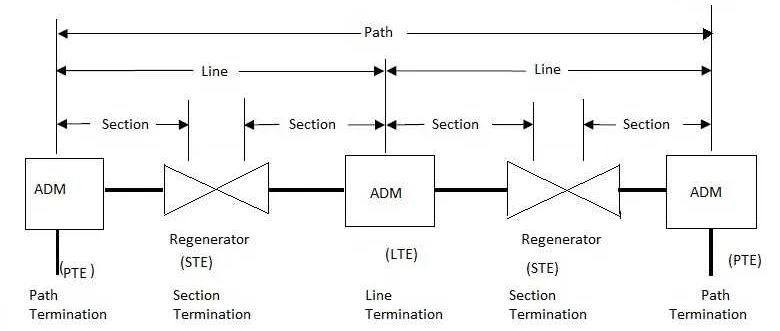

ดังแสดงในรูปที่ 1 การเชื่อมต่อแบบ end-to-end ระหว่างเครือข่าย SDH/SONET เรียกว่า “เส้นทาง” การเชื่อมต่อระหว่างโหนด ADM (Add/Drop Multiplexer) หลักเรียกว่า “สาย” และ “ส่วน” คือการเชื่อมต่อระหว่าง ADM กับตัวสร้างสัญญาณใหม่ หรือระหว่างตัวสร้างสัญญาณใหม่ด้วยกัน

จากคำจำกัดความเหล่านี้ ตัวย่อต่อไปนี้จึงมักใช้ใน SDH:

• PTE - อุปกรณ์สิ้นสุดเส้นทาง
• LTE - อุปกรณ์ต่อสายสัญญาณ
• STE - อุปกรณ์สิ้นสุดส่วน
• ADM - Add/Drop Multiplexer

เฟรม HDLC

การสื่อสารทั้งหมดผ่านลิงก์ใยแก้วนำแสง SONET/SDH ใช้รูปแบบเฟรม HDLC ดังแสดงในรูป เฟรม HDLC ประกอบด้วยแฟล็กที่ต้นและท้าย ฟิลด์ที่อยู่ ฟิลด์ควบคุม ฟิลด์ข้อมูล และ CRC

อักขระ0x7Eนี้ทำหน้าที่เป็นธง หรือเรียกว่าอักขระกำหนดกรอบ ซึ่งมีความสำคัญอย่างยิ่งในการระบุจุดเริ่มต้นและจุดสิ้นสุดของเฟรม เนื่องจากเฟรม HDLC มีความยาวแปรผันได้เนื่องจากฟิลด์ข้อมูล

CRC (Cyclic Redundancy Check) ใช้สำหรับการตรวจจับข้อผิดพลาด ฟิลด์นี้โดยทั่วไปจะมีขนาด 2 หรือ 4 ไบต์ (อ็อกเท็ต)

• ที่อยู่:กำหนดโหมดการส่งข้อมูล ไม่ว่าจะเป็นแบบส่งทางเดียว (unicast 0x0F) หรือแบบส่งหลายทาง (multicast 0x8F)
• ส่วนควบคุม:กำหนดประเภทการส่งเฟรม: เฟรมข้อมูล (I), เฟรมควบคุม (S) หรือเฟรมที่ไม่มีหมายเลข (U)
