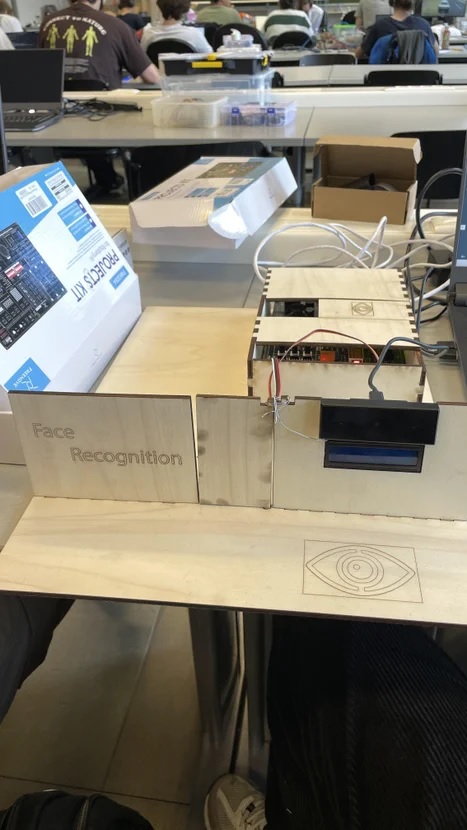

โครงการนี้แสดงให้เห็นถึงความปลอดภัยและความสะดวกสบายที่เพิ่มขึ้นสำหรับเจ้าของบ้านด้วยการนำระบบการจดจำใบหน้าที่มีความปลอดภัยสูงมาใช้กับประตู ระบบใช้กล้องตรวจสอบใบหน้าเจ้าของบ้าน และปลดล็อคประตูอัตโนมัติ เพื่อการเข้า-ออกที่รวดเร็วและปลอดภัย

ฉันสร้างโครงการนี้ขึ้นเพื่อจัดการกับความเสี่ยงในการพกพากุญแจซึ่งอาจสูญหายหรือถูกขโมยได้ ต่างจากกุญแจ ใบหน้าของคุณมีเอกลักษณ์เฉพาะตัวเสมอและไม่สามารถสูญหายได้ โครงการนี้รับประกันว่าบ้านของคุณปลอดภัยในขณะที่ยังเข้าถึงได้อย่างรวดเร็วและง่ายดาย

กระสุนปืน

• แผ่นไม้อัดจำนวน 2 แผ่น ขนาด 600 มม. x 450 มม. x 5 มม.
• เครื่องตัดเลเซอร์
• RaspberryPi พร้อมชุดโครงการ Freenove
• เว็บแคม เป็นเว็บแคมหรือกล้องชนิดใดก็ได้ ฉันกำลังใช้ ASUS ROG Eye S - เว็บแคม

ขั้นตอนที่ 1: ซื้อไม้อัด

สำหรับโครงการนี้ คุณจะต้องซื้อไม้อัดสองแผ่น ขนาด 600 มม. x 450 มม. x 5 มม. ควรเลือกไม้อัดคุณภาพสูงที่เรียบเนียนและไม่มีตำหนิสำคัญใดๆ เพราะจะส่งผลต่อรูปลักษณ์สุดท้ายและความทนทานของโครงการ

ขั้นตอนที่ 2: การตัดด้วยเลเซอร์

สำหรับขั้นตอนนี้ คุณจะต้องตัดชิ้นไม้อัดด้วยเลเซอร์โดยใช้ไฟล์ที่ให้มา ไฟล์แต่ละไฟล์จะสอดคล้องกับแผ่นไม้อัด 1 แผ่น และได้รับการออกแบบมาให้พอดีกับขนาด 600 มม. x 450 มม. x 5 มม.

1. เตรียมเครื่องตัดเลเซอร์: ตรวจสอบให้แน่ใจว่าเครื่องตัดเลเซอร์ได้รับการตั้งค่าและปรับเทียบอย่างถูกต้อง ตรวจสอบให้แน่ใจว่าเตียงตัดสะอาดและไม่มีเศษขยะ
2. ดาวน์โหลดไฟล์: ดาวน์โหลดไฟล์ที่ให้มาลงในซอฟต์แวร์การตัดด้วยเลเซอร์
3. การยึดไม้อัด: วางแผ่นไม้อัดบนแท่นเครื่องตัดเลเซอร์ ตรวจสอบให้แน่ใจว่าจัดตำแหน่งให้ถูกต้องและยึดเข้าที่อย่างแน่นหนา ทำซ้ำขั้นตอนนี้สำหรับแผงที่สองหลังจากตัดแผงแรก
4. ปรับการตั้งค่า: กำหนดค่าการตั้งค่าเครื่องตัดเลเซอร์ตามข้อมูลจำเพาะของวัสดุ ใช้การตั้งค่าพลังงาน ความเร็ว และความถี่ที่เหมาะสมเพื่อให้สามารถตัดได้เรียบเนียนโดยไม่ทำให้ไม้ไหม้หรือไหม้เกรียม
5. เริ่มการตัด: เริ่มกระบวนการตัดสำหรับไฟล์แรก ตรวจสอบกระบวนการเพื่อให้แน่ใจว่าการตัดมีความสะอาดและแม่นยำ เมื่อเสร็จแล้ว ให้ถอดชิ้นส่วนที่ตัดออก และติดแผ่นไม้อัดแผ่นที่สองเพื่อตัดด้วยตะไบแผ่นที่สอง
6. ตรวจสอบการตัด: หลังจากตัดชิ้นส่วนทั้งสองชิ้นแล้ว ให้ตรวจสอบขอบและพื้นผิวเพื่อให้แน่ใจว่าตรงตามข้อกำหนดของโครงการ ทำความสะอาดสิ่งตกค้างหรือเศษต่างๆ จากขอบที่ตัดหากจำเป็น

ขั้นตอนเหล่านี้จะช่วยให้คุณตัดส่วนประกอบในโครงการของคุณได้ด้วยเลเซอร์อย่างแม่นยำและสะอาด

ที่แนบมา

ดาวน์โหลด PlywoodMesureV1.ai

ดาวน์โหลด PlywoodMesureV2.ai

ขั้นตอนที่ 3: ประกอบชิ้นส่วนไม้

‍

ตอนนี้คุณมีชิ้นไม้อัดที่ตัดด้วยเลเซอร์แล้ว ถึงเวลาที่จะประกอบมันเข้าด้วยกัน ชิ้นส่วนแต่ละชิ้นได้รับการตัดอย่างแม่นยำเพื่อให้พอดีกันอย่างลงตัว

1. จัดเรียงชิ้นส่วน: จัดเรียงชิ้นส่วนที่ตัดด้วยเลเซอร์ทั้งหมดเพื่อให้มองเห็นภาพรวมได้ดีขึ้น การบอกว่าส่วนไหนอยู่ที่ไหนนั้นค่อนข้างง่าย
2. เริ่มต้นด้วยฐาน: เริ่มต้นด้วยการประกอบโครงสร้างฐาน ประกอบชิ้นส่วนที่ตรงกันเข้าด้วยกันโดยจัดตำแหน่งช่องและแถบให้ตรงกัน กดเข้าที่เบาๆ จนกระทั่งเข้าที่เข้าทาง
3. แก้ไขส่วนบน: ติดส่วนบนเป็นขั้นตอนสุดท้าย จัดตำแหน่งแท็บให้ตรงกับช่องที่ตรงกันบนหน้าที่ประกอบไว้ กดลงไปเบาๆ จนกระทั่งพอดี
4. ทางเลือก: เสริมความแข็งแรงให้กับข้อต่อ: เพื่อความมั่นคงยิ่งขึ้น คุณสามารถทากาวติดไม้ที่ข้อต่อก่อนที่จะประกอบชิ้นส่วนต่างๆ เข้าด้วยกัน วิธีนี้จะช่วยให้การประกอบมีความทนทานและใช้งานได้ยาวนานยิ่งขึ้น หากคุณเลือกใช้กาว ควรปล่อยให้กาวแห้งเพียงพอตามคำแนะนำของผู้ผลิตกาว

ตอนนี้ชิ้นส่วนไม้ของคุณประกอบเข้าด้วยกันเสร็จสมบูรณ์แล้ว โดยสร้างโครงสร้างตามต้องการด้วยข้อต่อที่สะอาดและแม่นยำ

ขั้นตอนที่ 4: ติดกาวไม้เข้ากับประตู

ตอนนี้ติดกาวไม้กับประตูโดยใช้:

• กาวติดไม้: หากใช้กาวติดไม้ ให้ทากาวเป็นชั้นหนาแต่สม่ำเสมอที่ด้านหลังของไม้ เกลี่ยให้ทั่วบริเวณพื้นผิวสัมผัส
• เทปกาวสองหน้าหรือแถบติดตั้ง: หากใช้เทปกาวหรือแถบติดตั้ง ให้ติดให้ทั่วด้านหลังส่วนไม้ โดยให้แน่ใจว่าครอบคลุมทั้งหมด โดยเฉพาะบริเวณขอบและมุม
• หรือวัสดุอื่น ๆ ที่คุณสามารถใช้เพื่อทำให้ประตูไม่สวยงาม

ขั้นตอนที่ 5: ติดตั้งมอเตอร์เซอร์โว

ใขั้นตอนนี้คุณจะติดตั้งมอเตอร์เซอร์โวและเชื่อมต่อกับส่วนไม้บนประตูด้วยลวดทองแดง

• การวางมอเตอร์เซอร์โว: วางมอเตอร์เซอร์โวบนพื้นโดยทำมุมประมาณ 80 องศากับประตู ตรวจสอบให้แน่ใจว่าเครื่องยนต์ตั้งอยู่ในตำแหน่งที่สามารถควบคุมการเคลื่อนที่ของประตูได้อย่างมีประสิทธิภาพ
• การยึดมอเตอร์เซอร์โว:

  • การใช้เทป: หากคุณใช้เทป คุณสามารถใช้เทปกาวสองหน้าที่ด้านล่างหรือติดจากด้านบนลงสู่พื้นด้วยเทปธรรมดาก็ได้
  • การใช้กาว: หากคุณใช้กาว ให้ทากาวจำนวนมากที่ด้านล่างของมอเตอร์เซอร์โวและกดลงบนพื้นให้แน่น ปล่อยให้กาวแห้งตามคำแนะนำของผู้ผลิตเพื่อให้ติดได้แน่น

• การตรวจสอบเสถียรภาพ: ตรวจสอบให้แน่ใจว่ามอเตอร์เซอร์โวได้รับการติดตั้งอย่างแน่นหนาและไม่เคลื่อนที่ สิ่งนี้สำคัญเนื่องจากมอเตอร์จะสร้างการเคลื่อนไหว
• การเชื่อมต่อสายทองแดง:

เสียบปลายด้านหนึ่งของสายทองแดงเข้ากับแขนมอเตอร์เซอร์โว ให้ยึดให้แน่นหนาเพื่อไม่ให้คลายตัวในระหว่างการใช้งาน

เสียบปลายอีกด้านหนึ่งของสายทองแดงเข้ากับส่วนไม้ที่คุณติดไว้กับประตูก่อนหน้านี้ ตรวจสอบให้แน่ใจว่ายึดไว้อย่างแน่นหนาเพื่อถ่ายทอดการเคลื่อนไหวของมอเตอร์อย่างมีประสิทธิภาพ

• ตรวจสอบการตั้งค่า: ตรวจสอบการเชื่อมต่ออย่างเบามือโดยหมุนมอเตอร์เซอร์โวด้วยมือ ตรวจสอบให้แน่ใจว่าลวดทองแดงเคลื่อนไหวได้อย่างราบรื่นและส่งการเคลื่อนไหวไปยังไม้บนประตู

ขั้นตอนที่ 6: ติดตั้งหน้าจอ LCD และกล้อง

ในขั้นตอนนี้ คุณจะวางหน้าจอ LCD และกล้องไว้ที่ผนังด้านขวา

ง่ายมาก:

1. วางหน้าจอ LCD ลงในรูที่ตัดด้วยเลเซอร์ไว้บนผนัง มันจะพอดี
2. วางกล้องไว้เหนือหน้าจอ LCD ลงในรูกล้อง

ให้แน่ใจว่าทั้งสองปลอดภัยและมั่นคง เนื่องจากจะไม่เกิดการเคลื่อนย้าย

ขั้นตอนที่ 7: เชื่อมต่อ RaspberryPi ของคุณ

ตอนนี้เราจะเชื่อมต่อ Raspberry Pi เข้ากับชุดโครงการ Freenove และคอมพิวเตอร์ของเรา:

1. เชื่อมต่อ raspi กับชุดเครื่องมือโปรเจ็กต์ freenove หากคุณประสบปัญหาเกี่ยวกับเรื่องนี้ โปรดดูเอกสารคู่มือชุดเครื่องมือโครงการ Freenove
2. เชื่อมต่อ Raspi เข้ากับแหล่งจ่ายไฟ (มีมาพร้อมกับ Raspi)
3. เชื่อมต่อ Raspi เข้ากับพีซีของคุณโดยใช้สายเคเบิลอีเทอร์เน็ต (มีมาพร้อมกับ Raspi)

ขั้นตอนที่ 8: ตั้งค่าและเชื่อมต่อชุดโครงการของคุณ

ในขั้นตอนนี้ คุณจะเชื่อมต่อมอเตอร์เซอร์โวและหน้าจอ LCD เข้ากับชุดโครงการ จากนั้นจึงเชื่อมต่อกล้องเข้ากับคอมพิวเตอร์

• วางชุดโครงการไว้ในกล่อง:

  • วางชุดอุปกรณ์ลงในกล่องอย่างระมัดระวัง ให้แน่ใจว่าพอดีและมั่นคง
• เชื่อมต่อมอเตอร์เซอร์โวกับชุดโครงการ:

  • ค้นหาพินการเชื่อมต่อมอเตอร์เซอร์โวบนชุดโครงการ
  • เชื่อมต่อสายมอเตอร์เซอร์โวเข้ากับพอร์ตที่สอดคล้องกันบนชุดโครงการ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อได้รับการยึดอย่างแน่นหนาและจัดตำแหน่งอย่างถูกต้อง
• เชื่อมต่อจอ LCD เข้ากับชุดโครงการ:

  • ค้นหาพินเชื่อมต่อ LCD บนชุดโครงการ
  • เชื่อมต่อสายเคเบิลจอแสดงผล LCD เข้ากับพอร์ตที่เหมาะสมบนชุดโครงการ ตรวจสอบให้แน่ใจว่าสายเคเบิลได้รับการติดอย่างแน่นหนา
• การเชื่อมต่อที่ปลอดภัย:

  • ตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งเพื่อให้แน่ใจว่าแน่นหนาและติดตั้งอย่างถูกต้อง การเชื่อมต่อที่หลวมอาจทำให้เกิดความผิดปกติได้

  • ทำความสะอาดสายเคเบิลส่วนเกินภายในเคสเพื่อให้เครื่องสะอาดและเป็นระเบียบเรียบร้อย

เชื่อมต่อกล้องกับพีซี:

นำสาย USB ของกล้องของคุณและเชื่อมต่อกับพอร์ต USB ที่ว่างอยู่บนคอมพิวเตอร์ของคุณ

ตรวจสอบให้แน่ใจว่าคอมพิวเตอร์ตรวจพบกล้องและทำงานได้อย่างถูกต้อง

ขั้นตอนที่ 9: เริ่มต้นทุกอย่าง

‍

ในขั้นตอนสุดท้ายนี้ เราจะเริ่มกระบวนการทั้งหมดที่จำเป็นในการรัน

อ้างอิง GitHub (https://github.com/howest-mct/2023-2024-projectone-ctai-TobiasPottier ) สำหรับโค้ดใดๆ ที่จำเป็นในการเรียกใช้โมเดล ai และเชื่อมต่อกับ raspi

‍

‍
