Linear Feedback Shift Registers (LFSR) เป็นองค์ประกอบที่น่าสนใจในด้านระบบดิจิทัล การเข้ารหัสลับ และการตรวจจับข้อผิดพลาด โดยมักถูกนำมาใช้งานร่วมกับวงจรหรือเทคนิคอื่น ๆ และมีบทบาทสำคัญในการสร้างตัวเลขเทียมสุ่ม (Pseudo-Random Numbers) รวมถึงการเพิ่มประสิทธิภาพของวงจรดิจิทัล ไม่ว่าคุณจะสนใจเทคโนโลยีคอมพิวเตอร์ในเชิงลึก หรือต้องการศึกษาด้านเทคโนโลยีขั้นสูง การทำความเข้าใจ LFSR จะช่วยเปิดมุมมองไปสู่การประยุกต์ใช้งานที่หลากหลาย ตั้งแต่การสื่อสารที่มีความปลอดภัยไปจนถึงการจัดเก็บข้อมูลอย่างมีประสิทธิภาพ บทความนี้จะช่วยให้คุณเข้าใจวัตถุประสงค์ หลักการทำงาน และประโยชน์ของ LFSR เพื่อให้เห็นถึงความสำคัญของเทคโนโลยีนี้ต่อการพัฒนาระบบสมัยใหม่

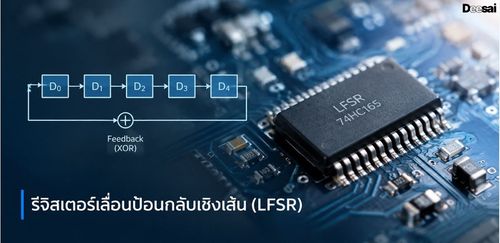

Linear Feedback Shift Registers (LFSR) คืออะไร?

Linear Feedback Shift Register หรือ LFSR เป็นรีจิสเตอร์เลื่อน (Shift Register) ประเภทหนึ่งที่ใช้ในวงจรดิจิทัลและทำงานแบบลำดับ (Sequential) เมื่อได้รับสัญญาณนาฬิกา รีจิสเตอร์จะเลื่อนข้อมูลภายในตามจังหวะของสัญญาณนาฬิกา ความแตกต่างที่สำคัญของ LFSR คือบิตอินพุตที่ถูกป้อนกลับเข้าสู่รีจิสเตอร์จะถูกคำนวณด้วยฟังก์ชันป้อนกลับเชิงเส้น (Linear Feedback) ซึ่งขึ้นอยู่กับสถานะปัจจุบันของรีจิสเตอร์ โดยทั่วไปฟังก์ชันดังกล่าวจะใช้การดำเนินการ XOR กับบิตบางตำแหน่งของรีจิสเตอร์

คุณสมบัติของ Linear Feedback Shift Registers

• ‍การสร้างลำดับเทียมสุ่ม (Pseudo-Randomness):
  LFSR สามารถสร้างลำดับบิตเทียมสุ่มที่เปลี่ยนแปลงเป็นคาบ ซึ่งหมายความว่าลำดับที่สร้างขึ้นจะวนซ้ำภายในรอบที่กำหนด‍
• ประสิทธิภาพ (Efficiency):
  LFSR ทำงานโดยใช้การเลื่อนบิตและการดำเนินการ XOR ซึ่งเป็นการดำเนินการพื้นฐานที่ทำได้ง่ายและมีประสิทธิภาพด้านจำนวนการประมวลผล‍
• ความเป็นคาบ (Periodicity):
  จำนวนบิตในลำดับที่ LFSR สามารถสร้างได้ขึ้นอยู่กับพหุนามลักษณะเฉพาะ (Characteristic Polynomial) และสำหรับ LFSR ขนาด n บิต สามารถมีคาบสูงสุดได้ถึง 2^n - 1‍
• ความสามารถในการคาดการณ์ (Predictability):
  แม้ว่าลำดับที่สร้างขึ้นจะดูเหมือนสุ่ม แต่หากทราบสถานะของตัวกำเนิดและพหุนามลักษณะเฉพาะ ก็สามารถคาดการณ์ลำดับทั้งหมดได้

องค์ประกอบหลักของ LFSR

• ‍Shift Register:
  กลุ่มฟลิปฟลอปหลายตัว ซึ่งมักเป็น D-type Flip-Flop ที่จัดเรียงต่อกันเป็นลำดับ โดยเอาต์พุตของฟลิปฟลอปตัวหนึ่งจะเชื่อมต่อกับอินพุตของฟลิปฟลอปตัวถัดไป จำนวนฟลิปฟลอปจะกำหนดความยาวของ LFSR หรือจำนวนบิต n‍
• Feedback Function:
  ฟังก์ชันเชิงเส้น ซึ่งโดยทั่วไปใช้เกต XOR เพื่อกำหนดบิตอินพุตใหม่ให้กับฟลิปฟลอปตัวแรก โดยพิจารณาจากสถานะปัจจุบันของบิตที่เลือกจาก Shift Register หรือที่เรียกว่า Tap โดยฟังก์ชันป้อนกลับจะถูกกำหนดโดยพหุนามลักษณะเฉพาะของ LFSR‍
• Taps:
  ตำแหน่งบิตเฉพาะภายใน Shift Register ที่นำค่ามาใช้ในฟังก์ชันป้อนกลับ การเลือกตำแหน่ง Tap มีความสำคัญ เนื่องจากเป็นตัวกำหนดพหุนามลักษณะเฉพาะและส่งผลต่อคุณสมบัติของลำดับที่สร้างขึ้น‍
• Initial State:
  สถานะเริ่มต้นของรีจิสเตอร์จะถูกกำหนดด้วยค่าบิตไบนารีที่ป้อนเข้าสู่ Shift Register สถานะเริ่มต้นนี้ต้องไม่เป็นศูนย์ เพื่อให้ LFSR สามารถทำงานได้อย่างมีประสิทธิภาพและสร้างลำดับที่มีความยาวตามต้องการ‍
• Clock Signal:
  สัญญาณที่ใช้เริ่มต้นหรือซิงโครไนซ์กระบวนการเลื่อนข้อมูล ในแต่ละพัลส์ของสัญญาณนาฬิกา รีจิสเตอร์จะเลื่อนข้อมูลไปทางขวาหรือซ้ายหนึ่งบิต และฟังก์ชันป้อนกลับจะกำหนดบิตใหม่ที่จะถูกป้อนเข้าสู่ฟลิปฟลอปตัวแรก

หลักการทำงาน

การกำหนดค่าเริ่มต้น (Initialization)

➥ Shift Register จะถูกกำหนดให้มีสถานะเริ่มต้นที่ไม่เป็นศูนย์ เช่น คำไบนารี (Binary Word) ที่ถูกเก็บอยู่ในฟลิปฟลอปของ Shift Register

การเลื่อนข้อมูล (Shifting)

➥ ตามที่กล่าวไว้ บิตที่อยู่ตำแหน่งสุดท้ายของ Shift Register จะถูกเลื่อนออกจากรีจิสเตอร์ในแต่ละพัลส์ของสัญญาณนาฬิกา ขณะที่บิตอื่น ๆ จะถูกเลื่อนไปทางขวาหรือซ้ายหนึ่งตำแหน่ง

การคำนวณ Feedback (Feedback Calculation)

➥ ฟังก์ชันป้อนกลับจะกำหนดบิตใหม่โดยอาศัยสถานะของ Tap หรือบิตที่เลือกไว้ภายใน Shift Register ตำแหน่ง Tap เหล่านี้จะถูกเลือกตามพหุนามลักษณะเฉพาะของ LFSR

➥ โดยทั่วไป ฟังก์ชันป้อนกลับจะเป็นการดำเนินการ Exclusive OR (XOR) ระหว่างค่าของบิตที่เลือกจาก Tap ภายใน Shift Register ผลลัพธ์ที่ได้จะกลายเป็นอินพุตใหม่ของ Shift Register และกระบวนการนี้จะดำเนินต่อไปจนกว่าจะเลื่อนบิตได้ครบตามจำนวนที่ต้องการ

การป้อน Feedback เข้าสู่รีจิสเตอร์ (Feedback Injection)

➥ ในระหว่างการเลื่อนข้อมูล บิตใหม่จะถูกคำนวณโดยฟังก์ชันป้อนกลับและโหลดเข้าสู่ฟลิปฟลอปตัวแรกของ Shift Register

การเปลี่ยนสถานะ (State Transition)

➥ ในรีจิสเตอร์ตัวแรก ข้อมูลจะถูกล็อกเข้าสู่รีจิสเตอร์ที่ขอบขาขึ้น (Rising Edge) ของสัญญาณนาฬิกา โดยข้อมูลดังกล่าวอาจเป็นข้อมูลที่ถูกเลื่อนออกจากรีจิสเตอร์หรือข้อมูล Feedback

การสร้างลำดับ (Sequence Generation)

➥ ค่าลำดับที่ได้จากบิตเอาต์พุตคือบิตที่ถูกเลื่อนออกจากรีจิสเตอร์ หรืออาจเป็นบิตแต่ละตำแหน่งภายในรีจิสเตอร์ ลำดับนี้สามารถนำไปใช้งานได้หลากหลาย เช่น การสร้างตัวเลขเทียมสุ่ม การเข้ารหัสลับ และการประมวลผลสัญญาณดิจิทัล

ประเภทของ Linear Feedback Shift Register

Fibonacci LFSR

• ‍โครงสร้าง:
  ใน Fibonacci LFSR บิต Feedback จะถูกสร้างขึ้นจากการดำเนินการ XOR กับบิตที่กำหนดไว้ล่วงหน้า ซึ่งเรียกว่า Tap จากนั้นบิต Feedback จะถูกป้อนเข้าสู่อินพุตของ D Flip-Flop ตัวแรกตามจังหวะสัญญาณนาฬิกา‍
• คุณลักษณะ:
  โดยทั่วไป LFSR ประเภทนี้มีโครงสร้างเรียบง่ายและนำไปใช้งานได้ง่าย ในแต่ละพัลส์ของสัญญาณนาฬิกา สถานะของรีจิสเตอร์จะถูกเลื่อนไปทางขวาหรือซ้ายหนึ่งตำแหน่ง‍
• การประยุกต์ใช้งาน:
  มักใช้ในการสร้างลำดับตัวเลข วงจรทำให้สัญญาณราบรื่น (Smoother) รวมถึงระบบเข้ารหัส‍
• ตัวอย่าง:
  สำหรับ LFSR ขนาด 4 บิตที่มี Tap อยู่ที่ตำแหน่ง 4 และ 1 ฟังก์ชันป้อนกลับสามารถแทนด้วยพหุนาม x^4 + x + 1

Galois LFSR

• ‍โครงสร้าง:
  ใน Galois LFSR บิต Feedback จะส่งผลต่อหลายตำแหน่งภายในรีจิสเตอร์ โดย Feedback จะถูกนำไปใช้กับ Tap บางตำแหน่งโดยตรง ขณะที่บิตต่าง ๆ ถูกเลื่อนตามลำดับ‍
• คุณลักษณะ:
  มีประสิทธิภาพด้านการออกแบบฮาร์ดแวร์มากกว่าในบางกรณี เนื่องจากสามารถดำเนินการหลายขั้นตอนได้พร้อมกัน จึงอาจทำงานได้เร็วกว่า Fibonacci LFSR โดยเฉพาะเมื่อใช้โครงสร้าง Feedback ที่เหมาะสม‍
• การประยุกต์ใช้งาน:
  นิยมใช้ในงานด้านการเข้ารหัสลับและการประมวลผลสัญญาณดิจิทัล ซึ่งความเร็วในการประมวลผลมีความสำคัญ‍
• ตัวอย่าง:
  ใน Galois LFSR ขนาด 4 บิตที่มี Tap อยู่ที่ตำแหน่ง 4 และ 1 ค่า Feedback จะถูกนำไปใช้ทั้งกับอินพุตที่ป้อนเข้าสู่รีจิสเตอร์และกับตำแหน่ง Tap โดยตรง

Non-Linear Feedback Shift Registers (NLFSRs)

• ‍โครงสร้าง:
  ความแตกต่างสำคัญคือ NLFSR ไม่ได้ใช้เฉพาะการดำเนินการ XOR เป็นฟังก์ชันป้อนกลับ แต่สามารถใช้ฟังก์ชันแบบไม่เชิงเส้น (Non-Linear Function) ได้‍
• คุณลักษณะ:
  สามารถสร้างรูปแบบลำดับที่ยาวขึ้นและคาดการณ์ได้ยากกว่า ซึ่งช่วยเพิ่มความปลอดภัยและความสุ่ม อย่างไรก็ตาม NLFSR มีความซับซ้อนมากกว่าในการวิเคราะห์และนำไปใช้งาน‍
• การประยุกต์ใช้งาน:
  ใช้ในงานที่ต้องการระดับการป้องกันที่สูงขึ้น เนื่องจากรูปแบบลำดับที่สร้างขึ้นมีความซับซ้อนมากกว่า‍
• ตัวอย่าง:
  สามารถใช้การดำเนินการแบบไม่เชิงเส้น เช่น AND และ OR กับบิตที่เลือกไว้ เพื่อสร้างฟังก์ชันป้อนกลับ

Truncated LFSRs

• ‍โครงสร้าง:
  LFSR ประเภทนี้เป็นรูปแบบที่ลดทอนจาก LFSR ที่มีความยาวมากกว่า โดยใช้เพียงจำนวนบิตบางส่วนเพื่อสร้างลำดับเอาต์พุต‍
• คุณลักษณะ:
  ยังคงคุณสมบัติบางประการของ LFSR ที่มีความยาวมากกว่า แต่จะมีความยาวลำดับและคาบสั้นกว่า LFSR แบบเต็มรูปแบบ‍
• การประยุกต์ใช้งาน:
  เหมาะสำหรับงานที่ต้องการลำดับที่สั้นกว่าและไม่จำเป็นต้องใช้ความซับซ้อนของ LFSR แบบเต็มรูปแบบ‍
• ตัวอย่าง:
  Truncated LFSR ขนาด 5 บิตที่สร้างขึ้นจาก LFSR ขนาด 10 บิต

Programmable LFSRs

• ‍โครงสร้าง:
  LFSR ประเภทนี้สามารถเปลี่ยนตำแหน่ง Tap ได้ ทำให้สามารถใช้พหุนามลักษณะเฉพาะที่แตกต่างกันได้‍
• คุณลักษณะ:
  มีความยืดหยุ่นและใช้งานได้หลากหลาย เนื่องจากผู้ใช้สามารถเปลี่ยนพหุนามและความยาวของลำดับที่สร้างขึ้นได้ตามต้องการ‍
• การประยุกต์ใช้งาน:
  ใช้ในระบบที่ต้องการลำดับที่แตกต่างกันภายในระบบเดียวกันในช่วงเวลาต่าง ๆ เช่น ระบบเข้ารหัสแบบปรับเปลี่ยนได้ (Adaptive Cryptographic Systems) และฮาร์ดแวร์ที่สามารถกำหนดค่าใหม่ได้ (Reconfigurable Hardware)‍
• ตัวอย่าง:
  LFSR ที่มีตำแหน่ง Tap แบบโปรแกรมได้ ทำให้สามารถใช้ฟังก์ชัน Shift Right ที่แตกต่างกัน เช่น x^4 + x^3 + 1 และ x^4 + x + 1

การประยุกต์ใช้งาน

การเข้ารหัสลับ (Cryptography)

➥ Stream Ciphers:
LFSR ถูกนำมาใช้ใน Stream Cipher เพื่อสร้าง Keystream สำหรับการเข้ารหัสและถอดรหัสข้อมูล ตัวอย่างหนึ่งคือระบบที่ใช้ในการสื่อสารเคลื่อนที่ GSM เช่น A5/1 และ A5/2

การตรวจจับและแก้ไขข้อผิดพลาด (Error Detection and Correction)

➥ CRC (Cyclic Redundancy Check):
LFSR มักถูกใช้ในการคำนวณค่า CRC ซึ่งเป็นค่าตรวจสอบที่ใช้ตรวจหาการเปลี่ยนแปลงหรือความผิดพลาดของข้อมูลดิบที่ส่งผ่านเครือข่ายดิจิทัลและสื่อจัดเก็บข้อมูล

การสร้างตัวเลขเทียมสุ่ม (Pseudo-Random Number Generation)

➥ Simulation and Modeling:
LFSR สามารถสร้างตัวเลขเทียมสุ่มที่นำไปใช้ในการจำลอง การสร้างแบบจำลอง และการทดสอบระบบ

การประมวลผลสัญญาณดิจิทัล (Digital Signal Processing)

➥ Scrambling:
ในระบบสื่อสาร LFSR ถูกนำมาใช้สำหรับ Scrambling เพื่อปรับปรุงคุณภาพของสัญญาณ โดยลดรูปแบบที่ซ้ำกันของข้อมูลและทำให้ลำดับข้อมูลมีความเหมาะสมต่อการส่งผ่านระบบสื่อสารมากขึ้น

Built-In Self-Test (BIST)

➥ การตรวจจับข้อผิดพลาด (Fault Detection):
LFSR ช่วยในการตรวจจับข้อผิดพลาดระหว่างกระบวนการผลิตและการทำงานของอุปกรณ์อิเล็กทรอนิกส์และแผงวงจรพิมพ์ (PCB)

การบีบอัดข้อมูล (Data Compression)

➥ การสร้างรูปแบบลำดับ (Pattern Generation):
LFSR ช่วยสร้างลำดับที่กำหนดได้ (Deterministic Sequences) ซึ่งสามารถนำไปใช้ในกระบวนการบีบอัดข้อมูล โดยเฉพาะระบบที่ข้อจำกัดด้านขนาดของข้อมูลสำหรับการจัดเก็บและการส่งข้อมูลเป็นปัจจัยสำคัญ

ประโยชน์ของการใช้ LFSR

ความเรียบง่าย (Simplicity)

➥ การออกแบบ:
วงจร LFSR สามารถสร้างหรือโปรแกรมได้ค่อนข้างง่าย เนื่องจากประกอบด้วยการดำเนินการพื้นฐานที่ไม่ซับซ้อน โดยส่วนใหญ่ใช้ Shift Register และ XOR Gate ซึ่งเป็นวงจรอิเล็กทรอนิกส์พื้นฐาน

ประสิทธิภาพ (Efficiency)

➥ ความเร็ว:
เนื่องจากใช้การเลื่อนบิตและการคำนวณแบบ XOR ทำให้ LFSR สามารถทำงานด้วยความเร็วสูง จึงเหมาะสำหรับการประยุกต์ใช้งานที่ต้องการการประมวลผลความเร็วสูง

ความเป็นคาบ (Periodicity)

➥ ลำดับความยาวสูงสุด (Maximal Length Sequences):
หากออกแบบอย่างเหมาะสม LFSR สามารถสร้างลำดับความยาวสูงสุดได้ โดยมีคาบเท่ากับ 2^n - 1 สำหรับรีจิสเตอร์ขนาด n บิต คุณสมบัตินี้มีความสำคัญอย่างยิ่งในงานที่ต้องการลำดับเทียมสุ่มที่มีความยาวมาก

ความยืดหยุ่น (Flexibility)

➥ Tap ที่กำหนดค่าได้ (Configurable Taps):
ตำแหน่ง Tap ของ Feedback ใน LFSR สามารถปรับเปลี่ยนได้ ทำให้สามารถสร้างลำดับที่แตกต่างกันได้ตามความต้องการของระบบ

การใช้ทรัพยากรอย่างมีประสิทธิภาพ (Resource Efficiency)

➥ ภาระด้านฮาร์ดแวร์ต่ำ (Low Hardware Overhead):
LFSR ใช้ทรัพยากรฮาร์ดแวร์น้อยกว่าเมื่อเปรียบเทียบกับตัวสร้างตัวเลขเทียมสุ่ม (PRNG) หรืออุปกรณ์เข้ารหัสลับบางประเภท

ข้อจำกัดของ LFSR

ความสามารถในการคาดการณ์ (Predictability)

➥ ลักษณะการทำงานแบบกำหนดได้ (Deterministic Nature):
เมื่อทราบสถานะเริ่มต้นและพหุนามลักษณะเฉพาะแล้ว ลำดับทั้งหมดที่ LFSR จะสร้างขึ้นสามารถคาดการณ์ได้ นี่ถือเป็นข้อเสียสำคัญและอาจเป็นปัญหาในงานด้านการเข้ารหัสลับที่ต้องการความไม่สามารถคาดการณ์ได้

ความสุ่มที่จำกัด (Limited Randomness)

➥ ลำดับเทียมสุ่ม (Pseudo-Random Sequences):
ลำดับที่ LFSR สร้างขึ้นเป็นเพียงลำดับเทียมสุ่ม ไม่ใช่ลำดับสุ่มอย่างแท้จริง หากจำเป็นต้องสร้างตัวเลขสุ่มที่มีคุณสมบัติด้านความสุ่มสูง เช่น สำหรับการสร้างกุญแจเข้ารหัส LFSR เพียงอย่างเดียวอาจไม่เพียงพอ

คาบสั้นเมื่อใช้พหุนามที่ไม่ใช่พหุนามดั้งเดิม (Short Periods for Non-Maximal Polynomials)

➥ พหุนามที่ไม่เหมาะสม (Suboptimal Polynomials):
หากพหุนามลักษณะเฉพาะไม่ใช่พหุนามดั้งเดิม (Primitive Polynomial) LFSR จะสร้างลำดับที่มีคาบสั้นกว่าค่าสูงสุด 2^n - 1 ซึ่งอาจจำกัดประสิทธิภาพของ LFSR โดยเฉพาะในงานที่ต้องการลำดับที่มีความยาวมาก

ความเสี่ยงต่อการโจมตี (Vulnerability to Attacks)

➥ จุดอ่อนด้านการเข้ารหัสลับ (Cryptographic Weaknesses):
LFSR ที่ใช้ Linear Feedback มีช่องโหว่ต่อการโจมตีทางการเข้ารหัสหลายรูปแบบ เช่น Correlation Attack และ Linear Complexity Attack จุดอ่อนเหล่านี้อาจส่งผลกระทบต่อความปลอดภัยของระบบที่ใช้ลำดับเทียมสุ่มซึ่งสร้างจาก LFSR

คุณสมบัติด้าน Correlation

➥ Correlation แบบไม่เชิงเส้นที่ไม่ดี (Poor Non-Linear Correlation):
ในบางกรณี คุณสมบัติด้านความสุ่มของ LFSR อาจไม่เพียงพอเมื่อจำเป็นต้องใช้ความสัมพันธ์แบบไม่เชิงเส้นในการสร้างลำดับ ซึ่งอาจเป็นข้อเสียในงานที่ต้องใช้การแปลงแบบไม่เชิงเส้นหรือฟังก์ชันผสมสัญญาณที่มีความซับซ้อน

สรุป

โดยสรุป LFSR เป็นองค์ประกอบสำคัญในระบบดิจิทัล และเป็นวิธีที่มีประสิทธิภาพและใช้งานได้ง่ายสำหรับการสร้างลำดับเทียมสุ่ม (Pseudo-Random Sequences: PRSs) LFSR สามารถนำไปใช้งานได้ง่าย ทำงานด้วยความเร็วสูง และใช้ทรัพยากรฮาร์ดแวร์ไม่มาก จึงเหมาะสำหรับการประยุกต์ใช้งาน เช่น การเข้ารหัสลับ การตรวจจับข้อผิดพลาด และการประมวลผลสัญญาณดิจิทัล

อย่างไรก็ตาม LFSR มีข้อจำกัดด้านความสามารถในการคาดการณ์และมีความเสี่ยงต่อการโจมตี จึงไม่เหมาะสำหรับการใช้งานที่ต้องการความปลอดภัยในระดับสูงเมื่อใช้เพียงอย่างเดียว แม้จะมีข้อจำกัดดังกล่าว แต่ LFSR ยังคงมีประโยชน์อย่างมากในปัจจุบัน โดยเฉพาะเมื่อนำไปใช้งานร่วมกับเทคนิคการเข้ารหัสลับอื่น ๆ เพื่อเพิ่มประสิทธิภาพและความปลอดภัยของระบบ
