เมื่อออกแบบวงจรอิเล็กทรอนิกส์สมัยใหม่ การเลือกตัวเหนี่ยวนำแบบ SMD ที่เหมาะสมไม่ได้ขึ้นอยู่กับปัจจัยทางไฟฟ้าเพียงอย่างเดียว วิศวกรต้องพิจารณาสมดุลระหว่างประสิทธิภาพ การควบคุม EMI ข้อจำกัดด้านขนาด และต้นทุน และหนึ่งในคำถามที่พบบ่อยคือ ควรเลือกใช้ตัวเหนี่ยวนำแบบ SMD ชนิดมีชีลด์ (Shielded) หรือไม่มีชีลด์ (Unshielded)

เมื่อมองในเบื้องต้น ความแตกต่างระหว่างทั้งสองประเภทอาจดูเหมือนเป็นเรื่องง่าย แต่ในทางปฏิบัติ การเลือกดังกล่าวสามารถส่งผลอย่างมากต่อเสถียรภาพของวงจร ระดับสัญญาณรบกวน และความน่าเชื่อถือของระบบในระยะยาว news-564-509

ทำความเข้าใจความแตกต่างที่สำคัญ

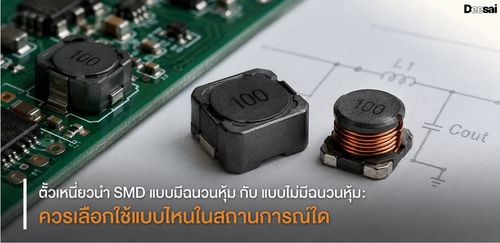

ความแตกต่างหลักระหว่างตัวเหนี่ยวนำแบบ SMD ชนิดมีชีลด์และไม่มีชีลด์อยู่ที่วิธีการจัดการสนามแม่เหล็ก

ตัวเหนี่ยวนำแบบไม่มีชีลด์ปล่อยให้สนามแม่เหล็กแผ่ออกไปยังบริเวณโดยรอบได้อย่างอิสระ โครงสร้างแบบเปิดนี้มักมีต้นทุนต่ำกว่า และในบางกรณีอาจให้ประสิทธิภาพที่สูงกว่าเนื่องจากมีการสูญเสียในแกนแม่เหล็กลดลง อย่างไรก็ตาม โครงสร้างดังกล่าวยังเพิ่มความเสี่ยงต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) โดยเฉพาะในงานออกแบบที่มีขนาดกะทัดรัดหรือมีความไวต่อสัญญาณรบกวนสูง

ในทางตรงกันข้าม ตัวเหนี่ยวนำแบบ SMD ชนิดมีชีลด์ใช้โครงสร้างที่ทำจากวัสดุแม่เหล็กหรือวัสดุคอมโพสิตเพื่อจำกัดสนามแม่เหล็กให้อยู่ภายในตัวส่วนประกอบ การควบคุมสนามแม่เหล็กในลักษณะนี้ช่วยลดสัญญาณรบกวนที่แผ่ออกมา และลดการเหนี่ยวนำหรือการรบกวนระหว่างตัวเหนี่ยวนำกับลายวงจรและส่วนประกอบที่อยู่ใกล้เคียง ซึ่งเป็นประเด็นที่มีความสำคัญมากขึ้นในปัจจุบัน เนื่องจากแผงวงจร PCB มีความหนาแน่นของอุปกรณ์สูงขึ้น

เมื่อใดจึงควรเลือกใช้ตัวเหนี่ยวนำแบบ SMD ชนิดไม่มีชีลด์

ตัวเหนี่ยวนำแบบไม่มีชีลด์ยังคงมีบทบาทสำคัญในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยเฉพาะในงานที่มีพื้นที่สำหรับจัดวางอุปกรณ์เพียงพอ และปัญหา EMI ไม่ใช่ปัจจัยสำคัญมากนัก

ตัวเหนี่ยวนำประเภทนี้เหมาะสำหรับ:

• วงจรจ่ายไฟแบบง่ายที่มีความหนาแน่นของส่วนประกอบต่ำ
• อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ให้ความสำคัญกับต้นทุน
• งานที่ระยะห่างระหว่างส่วนประกอบช่วยลดการรบกวนได้ตามธรรมชาติ

ในสถานการณ์เหล่านี้ ตัวเหนี่ยวนำแบบไม่มีชีลด์สามารถให้ประสิทธิภาพที่เพียงพอ โดยไม่เพิ่มต้นทุนหรือความซับซ้อนที่ไม่จำเป็น

เหตุใดตัวเหนี่ยวนำแบบมีชีลด์จึงได้รับความนิยมมากขึ้น

เมื่อระบบอิเล็กทรอนิกส์มีขนาดเล็กลงและมีการรวมฟังก์ชันต่าง ๆ เข้าด้วยกันมากขึ้น การควบคุม EMI จึงเปลี่ยนจากปัจจัยรองมาเป็นข้อกำหนดสำคัญในการออกแบบ ตัวเหนี่ยวนำแบบ SMD ชนิดมีชีลด์จึงสามารถตอบโจทย์ความท้าทายนี้ได้โดยตรง

ตัวเหนี่ยวนำประเภทนี้มักถูกเลือกใช้ใน:

• วงจรแปลง DC-DC และ IC สำหรับจัดการพลังงาน
• อุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและยานยนต์ที่มีขนาดกะทัดรัด
• งานที่มีกระแสสูง ซึ่งการคัปปลิงทางแม่เหล็กอาจส่งผลต่อเสถียรภาพของวงจรที่อยู่ใกล้เคียง
• การออกแบบที่ต้องการประสิทธิภาพที่คาดการณ์และทำซ้ำได้อย่างสม่ำเสมอในแต่ละล็อตการผลิต

การลดสนามแม่เหล็กที่รั่วไหลออกนอกตัวส่วนประกอบช่วยให้ตัวเหนี่ยวนำแบบมีชีลด์รักษาความสมบูรณ์ของสัญญาณ และช่วยให้การปฏิบัติตามมาตรฐาน EMC ทำได้ง่ายขึ้น ซึ่งมักช่วยลดเวลาในการรับรองผลิตภัณฑ์และการแก้ไขปัญหาระหว่างการทดสอบ

ปัจจัยด้านประสิทธิภาพที่วิศวกรควรพิจารณา

การตัดสินใจไม่ได้ขึ้นอยู่กับการมีหรือไม่มีชีลด์เพียงอย่างเดียว พารามิเตอร์สำคัญ เช่น ความต้านทานกระแสตรง (DCR) พิกัดกระแส พฤติกรรมทางความร้อน และคุณสมบัติด้านการอิ่มตัวของแกนแม่เหล็ก ก็มีบทบาทสำคัญเช่นกัน

โดยทั่วไป ตัวเหนี่ยวนำแบบมีชีลด์มีข้อดีดังนี้:

• ให้ประสิทธิภาพด้าน EMI ที่ดีกว่า
• ค่าความเหนี่ยวนำมีเสถียรภาพมากกว่าเมื่อรับโหลด
• ทำงานได้เหมาะสมกว่าในวงจรที่มีการจัดวางส่วนประกอบอย่างหนาแน่น

ส่วนตัวเหนี่ยวนำแบบไม่มีชีลด์อาจมีข้อดีดังนี้:

• มีต้นทุนต่ำกว่า
• อาจให้ประสิทธิภาพสูงกว่าเล็กน้อยในสภาพแวดล้อมที่มีสัญญาณรบกวนต่ำบางประเภท

ดังนั้น การเลือกที่เหมาะสมที่สุดจึงต้องพิจารณาบริบทของระบบทั้งหมด ไม่ใช่พิจารณาจากตัวเหนี่ยวนำเพียงอย่างเดียว

ตัวเหนี่ยวนำแบบ SMD ชนิดมีชีลด์ซีรีส์ LPS เหมาะกับงานประเภทใด

ในส่วนนี้ การพิจารณาระดับผลิตภัณฑ์มีความสำคัญมากขึ้น ตัวเหนี่ยวนำแบบ SMD ซีรีส์ LPS ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้นสำหรับตัวเหนี่ยวนำกำลังแบบมีชีลด์ที่มีขนาดกะทัดรัด และสามารถทำงานได้อย่างน่าเชื่อถือในงานที่มีข้อจำกัดด้านพื้นที่และมีความไวต่อสัญญาณรบกวน

ด้วยค่าความต้านทานกระแสตรงต่ำ ความสามารถในการรองรับกระแสสูง และประสิทธิภาพในการชีลด์สนามแม่เหล็กที่ดี ตัวเหนี่ยวนำ LPS จึงเหมาะสำหรับวงจรจัดการพลังงานสมัยใหม่ที่ต้องรักษาสมดุลระหว่างประสิทธิภาพและการลด EMI การออกแบบสำหรับติดตั้งบนพื้นผิว (Surface Mount) ยังรองรับการประกอบอัตโนมัติ ทำให้เหมาะสำหรับการผลิตในปริมาณมาก

สำหรับวิศวกรที่พัฒนาวงจรแปลง DC-DC โมดูลจ่ายไฟแบบฝังตัว หรือ PCB ที่มีการติดตั้งส่วนประกอบอย่างหนาแน่น โซลูชันแบบมีชีลด์ เช่น ซีรีส์ LPS สามารถช่วยลดความเสี่ยงในการออกแบบ พร้อมเพิ่มความแข็งแกร่งและความน่าเชื่อถือโดยรวมของระบบ

เลือกได้อย่างมั่นใจ

ท้ายที่สุดแล้ว คำถามไม่ได้อยู่ที่ว่าตัวเหนี่ยวนำแบบมีชีลด์หรือไม่มีชีลด์ประเภทใด “ดีกว่า” แต่คือประเภทใดเหมาะสมกับข้อกำหนดของงานมากที่สุด เมื่อระบบอิเล็กทรอนิกส์มีขนาดเล็กลงอย่างต่อเนื่อง ขณะที่ความต้องการด้านประสิทธิภาพเพิ่มสูงขึ้น พื้นที่สำหรับความผิดพลาดในการออกแบบจึงลดลงตามไปด้วย

การทำความเข้าใจว่าชีลด์ส่งผลต่อการทำงานของวงจรในสภาวะการใช้งานจริงอย่างไร จะช่วยให้วิศวกรสามารถตัดสินใจเลือกส่วนประกอบได้อย่างเหมาะสมตั้งแต่ช่วงต้นของกระบวนการออกแบบ ก่อนที่ปัญหา EMI จะปรากฏขึ้นในขั้นตอนการทดสอบหรือการผลิต
