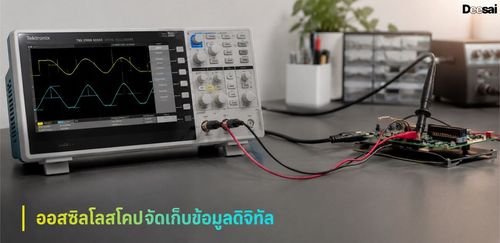

ออสซิลโลสโคปแบบดิจิทัล (Digital Storage Oscilloscope หรือ DSO) เป็นออสซิลโลสโคปชนิดพิเศษที่เก็บสัญญาณอินพุตไว้ได้นานหลายปี และแสดงผลบนหน้าจอ CRT เมื่อต้องการ ออสซิลโลสโคปแบบดิจิทัล (DSO) ทำงานตรงกันข้ามกับออสซิลโลสโคปแบบอนาล็อก (ASO) อย่างสิ้นเชิง ในออสซิลโลสโคปแบบอนาล็อก (ASO) สัญญาณอินพุตจะถูกเก็บไว้ในหน่วยความจำแบบตาข่าย และเมื่อใดก็ตามที่ต้องการแสดงผลสัญญาณ ลำแสงอิเล็กตรอน (หรือปืนอิเล็กตรอน) จะถูกกระตุ้น ซึ่งจะกระทบกับหน่วยความจำแบบตาข่าย ผ่านตัวขยายสัญญาณแนวนอน และสุดท้ายจะแสดงสัญญาณบนหน้าจอ CRT สัญญาณที่เก็บไว้สามารถนำมาแสดงผลได้นานถึงสองสามวัน เนื่องจากสัญญาณมีแนวโน้มที่จะจางหายไป ใน DSO การทำงานและหลักการนั้นแตกต่างจาก ASO อย่างสิ้นเชิง

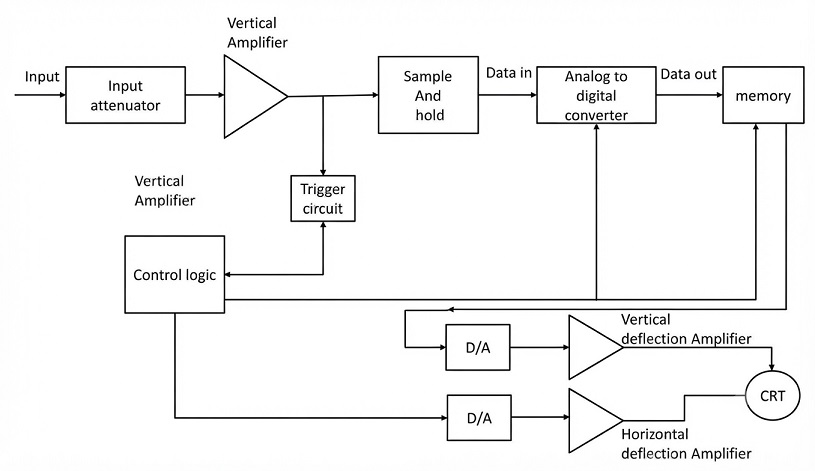

ใน DSO สัญญาณจะถูกจัดเก็บในรูปแบบดิจิทัล แทนที่จะเป็นรูปแบบอนาล็อก การแปลงสัญญาณอนาล็อกเป็นรูปแบบดิจิทัล/ไบนารี สามารถทำได้โดยใช้เทคนิคการแปลงอนาล็อกเป็นดิจิทัล (ADC) จากนั้นสัญญาณที่แปลงแล้วจะถูกจัดเก็บไว้ในหน่วยความจำ ซึ่งทำหน้าที่เป็นหน่วยจัดเก็บข้อมูลใน DSO เมื่อใดก็ตามที่ต้องการแสดงผลสัญญาณบนจอ CRT สัญญาณดิจิทัลจะถูกสร้างใหม่เป็นรูปแบบอนาล็อกด้วยเทคนิคการแปลงดิจิทัลเป็นอนาล็อก (DAC) รูปด้านล่างคือแผนภาพบล็อกของ DSO

การทำงานของ DSO

เมื่อสัญญาณอนาล็อกถูกป้อนเข้ามา สัญญาณนั้นจะผ่านวงจรลดทอนสัญญาณ ซึ่งจะลดทอนสัญญาณรบกวนที่ไม่ต้องการ และสัญญาณที่สะอาดนี้จะถูกส่งไปยังวงจรขยายสัญญาณแนวตั้ง ซึ่งทำหน้าที่สุ่มตัวอย่างและแปลงสัญญาณอินพุตเป็นดิจิทัล สัญญาณอนาล็อกที่แปลงเป็นดิจิทัลแล้วจะถูกเก็บไว้ในหน่วยความจำ ซึ่งเราสามารถนำมาใช้แสดงผลบนจอ CRT ได้หลายครั้งตามต้องการ ส่วนวงจรควบคุมนั้นจะควบคุมการแปลง ADC (ตัวแปลงอนาล็อกเป็นดิจิทัล) และวงจรขยายสัญญาณเบี่ยงเบน ทั้งวงจรขยายสัญญาณเบี่ยงเบนแนวตั้งและแนวนอนเชื่อมต่อกับ DAC (ตัวแปลงดิจิทัลเป็นอนาล็อก) ซึ่งจะเบี่ยงเบนลำแสงอิเล็กตรอนและสร้างเส้นกราฟบนหน้าจอ CRT นี่คือหลักการทำงานของ DSO

ข้อดีของ DSO

• DSO ใช้งานง่ายมากและยังรองรับการทำงานแบบอัตโนมัติอีกด้วย
• เราสามารถจัดเก็บสัญญาณอินพุตได้มากกว่าหนึ่งสัญญาณพร้อมกัน ซึ่งเป็นสิ่งที่เราทำไม่ได้ใน ASO
• DSO สามารถแสดงภาพที่มีคุณภาพดีกว่ามาก
• DSO มีราคาถูกกว่า ASO อย่างเห็นได้ชัด

การประยุกต์ใช้งาน DSO

• DSO สามารถใช้ในการแสดงภาพเป้าหมายเรดาร์ได้
• DSO สามารถใช้ในการวัดแรงดันและกระแสไฟฟ้าทั้งกระแสสลับและกระแสตรงได้
• DSO สามารถนำไปใช้ในด้านโทรคมนาคมได้
• DSO ถูกใช้เป็นอุปกรณ์ตรวจสอบ
• ในสาขานิวเคลียร์ นักวิทยาศาสตร์ใช้ DSO เพื่อศึกษาการเปลี่ยนแปลงของสิ่งแวดล้อมโดยปราศจากสัญญาณจากพื้นดิน/เซลล์

หน้าที่ของ DSO

DSO เป็นเครื่องมือที่ใช้ในการแสดงและวิเคราะห์สัญญาณอิเล็กทรอนิกส์ โดยจะวาดรูปคลื่นหรือกราฟแสดงแรงดันสัญญาณ ณ ขณะนั้นเทียบกับเวลา
