เมื่อพูดถึงการเชื่อมต่อไฟเบอร์ออปติก เรามักจะได้ยินมากมายเกี่ยวกับตัวเชื่อมต่อประเภทต่างๆ และการใช้งาน เช่น ตัวเชื่อมต่อ LC แบบดูเพล็กซ์และตัวเชื่อมต่อ MTP/MPO แบบหลายไฟเบอร์ เนื่องจากอาจเป็นส่วนประกอบโครงสร้างพื้นฐานที่สําคัญที่สุดในการเชื่อมโยงไฟเบอร์พร้อมกับตัวเชื่อมต่อเองจึงไม่น่าแปลกใจที่ตัวเชื่อมต่อจะได้รับความสนใจมากที่สุด

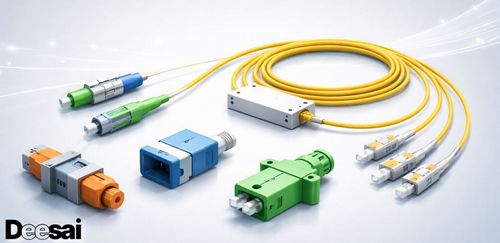

แต่มีส่วนประกอบการเชื่อมต่ออื่นๆ อีกมากมายที่สามารถเป็นส่วนหนึ่งของโครงสร้างพื้นฐานไฟเบอร์พื้นฐานได้ รวมถึงตัวลดทอน อะแดปเตอร์ ข้อต่อ และตัวแยกสัญญาณ ส่วนประกอบแต่ละอย่างเหล่านี้มีการใช้งานที่แตกต่างกันสําหรับการใช้งานและสถานการณ์ที่หลากหลาย

ตัวลดทอน

โดยส่วนใหญ่เราคิดว่าการลดทอน (เช่นการสูญเสียการแทรก) เป็นสิ่งที่ไม่ดีในเครือข่ายไฟเบอร์โดยจําเป็นต้องจํากัดการสูญเสียให้มากที่สุด แต่บางครั้งก็มีความจําเป็นที่จะต้องระงับความแรงของสัญญาณเพื่อให้แน่ใจว่าสัญญาณตรงกับข้อกําหนดของอุปกรณ์ที่ใช้งานอยู่ หากสัญญาณขาเข้าแรงเกินไปสําหรับเครื่องรับ อาจทําให้เครื่องตรวจจับอิ่มตัวและป้องกันการส่งสัญญาณที่เหมาะสม หรือทําให้องค์ประกอบของเครื่องรับเสียหายได้ สิ่งนี้สามารถเกิดขึ้นได้เช่น amp เมื่อใช้ตัวแปลงสื่อที่ออกแบบมาสําหรับระยะทางที่ไกลกว่ามาก สามารถใส่ตัวลดทอนลงในเครือข่ายเพื่อลดกําลังสัญญาณโดยไม่ผิดเพี้ยนก่อนที่จะส่งไปยังเครื่องรับ ตัวลดทอนยังใช้เพื่อปรับเทียบการสูญเสียสัญญาณเมื่อทดสอบช่วงระดับพลังงานไดนามิกหรือในแอพพลิเคชั่นโฟโต้เซนเซอร์พิเศษหรือเครื่องตรวจจับภาพถ่ายที่ต้องการความแรงของสัญญาณที่ลดลง

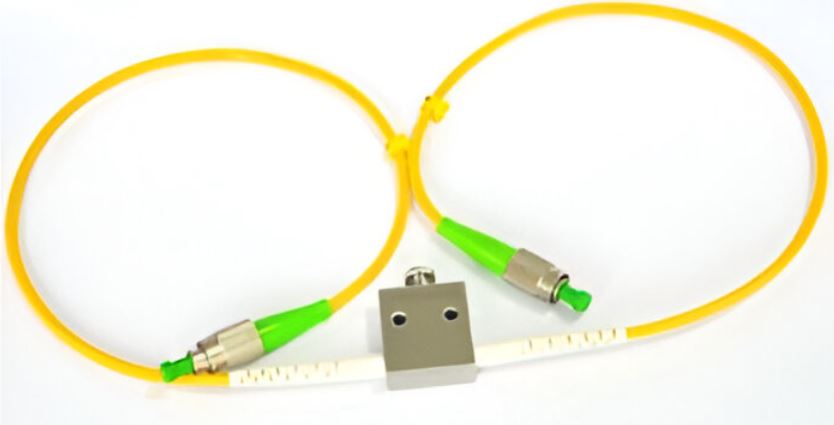

ตัวลดทอนมีสองประเภทหลัก ได้แก่ ตัวแปรและแบบคงที่ ตัวลดทอนแสงแบบแปรผัน (VOA) ช่วยให้สามารถปรับการลดทอนของสัญญาณได้ด้วยตนเอง ซึ่งเหมาะอย่างยิ่งเมื่อต้องการปรับสมดุลความแรงของสัญญาณอย่างแม่นยํา โดยทั่วไปจะทําได้โดยการปรับสกรูที่เปลี่ยนกลไกการปิดกั้นภายในเพื่อเพิ่มหรือลดการสูญเสียสัญญาณ ในทางตรงกันข้าม ตัวลดทอนแสงแบบคงที่มีให้เลือกตามปริมาณการลดทอนเฉพาะ เช่น 1 dB, 2 dB, 3 dB เป็นต้น ตัวลดทอนแบบคงที่มักเป็นแบบปลั๊กอินสําหรับใช้กับอุปกรณ์ และสิ่งสําคัญคือต้องเลือกตัวลดทอนที่มีประเภทตัวเชื่อมต่อที่ตรงกับอุปกรณ์หรืออุปกรณ์ที่ต้องการสัญญาณที่ลดลง

อะแดปเตอร์และข้อต่อ

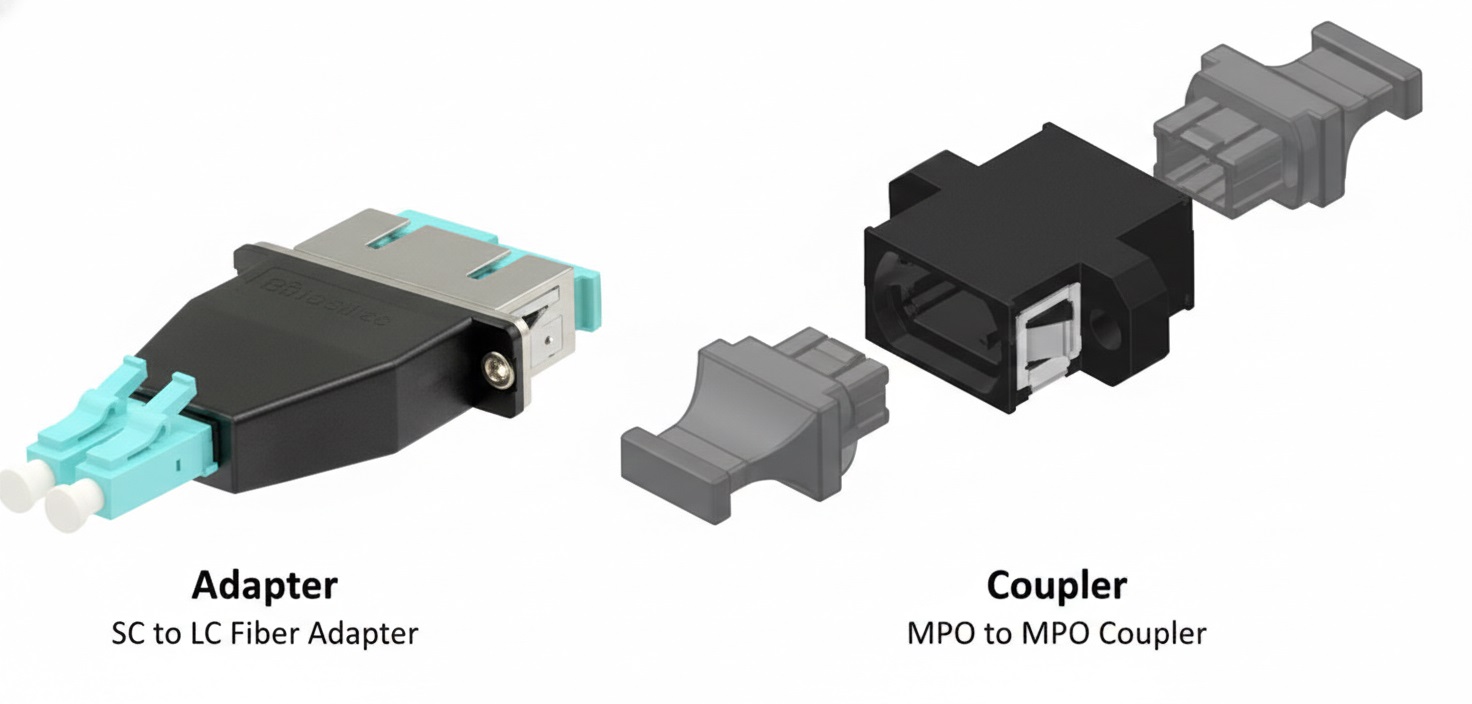

อะแดปเตอร์ไฟเบอร์ออปติกและข้อต่อได้รับการออกแบบมาเพื่อจับคู่สายเคเบิลไฟเบอร์ที่สิ้นสุดสองเส้นเข้าด้วยกันในลักษณะที่จัดตําแหน่งปลายไฟเบอร์ได้อย่างแม่นยําเพื่อการสูญเสียน้อยที่สุด คําศัพท์ทั้งสองมักใช้แทนกันได้ แต่เช่นเดียวกับในโลกของระบบประปา ในทางเทคนิคแล้วอะแดปเตอร์ใช้เพื่อรวมส่วนประกอบที่แตกต่างกันสองชิ้นในขณะที่ข้อต่อใช้เพื่อรวมส่วนประกอบเดียวกันสองชิ้นเข้าด้วยกัน ตัวอย่างเช่น สามารถใช้อะแดปเตอร์ไฟเบอร์ออปติกสําหรับเชื่อมต่อสายเคเบิลที่สิ้นสุดด้วยขั้วต่อไฟเบอร์ ST กับสายเคเบิลที่สิ้นสุดด้วยขั้วต่อไฟเบอร์ LC ในทางกลับกันตัวเชื่อมต่อไฟเบอร์ออปติกจะเชื่อมต่อเส้นใยสองเส้นเข้าด้วยกันซึ่งสิ้นสุดด้วยตัวเชื่อมต่อประเภทเดียวกันไม่ว่าจะเป็น LC หรือ MTP / MPO

อะแดปเตอร์และข้อต่อสามารถรวมกันเพื่อรองรับการเชื่อมต่อหลายแบบ และมักจะติดตั้งบนแผงโดยเป็นส่วนหนึ่งของโซลูชันการแพทช์ไฟเบอร์ แต่ไม่จําเป็นต้องเป็นเช่นนั้น อะแดปเตอร์ยังเหมาะอย่างยิ่งสําหรับการต่อเข้ากับสายแพทช์ที่แตกต่างกันเข้าด้วยกันเพื่อให้ตรงกับข้อกําหนด I/O ของอุปกรณ์ ในขณะที่ข้อต่อเหมาะอย่างยิ่งสําหรับการขยายระยะห่างของสายไฟเบอร์ที่สิ้นสุด การใช้ข้อต่อเพื่อขยายระยะทางสามารถป้องกันการสิ้นเปลืองสายเคเบิลหรือต้องสั่งซื้อใหม่ในสถานการณ์ที่ความยาวของสายเคเบิลสั้นเกินไปเนื่องจากมีไฟเบอร์เหลืออยู่บนแกนม้วนไม่เพียงพอ หรือเนื่องจากการคํานวณผิดพลาด

ตัวแยก

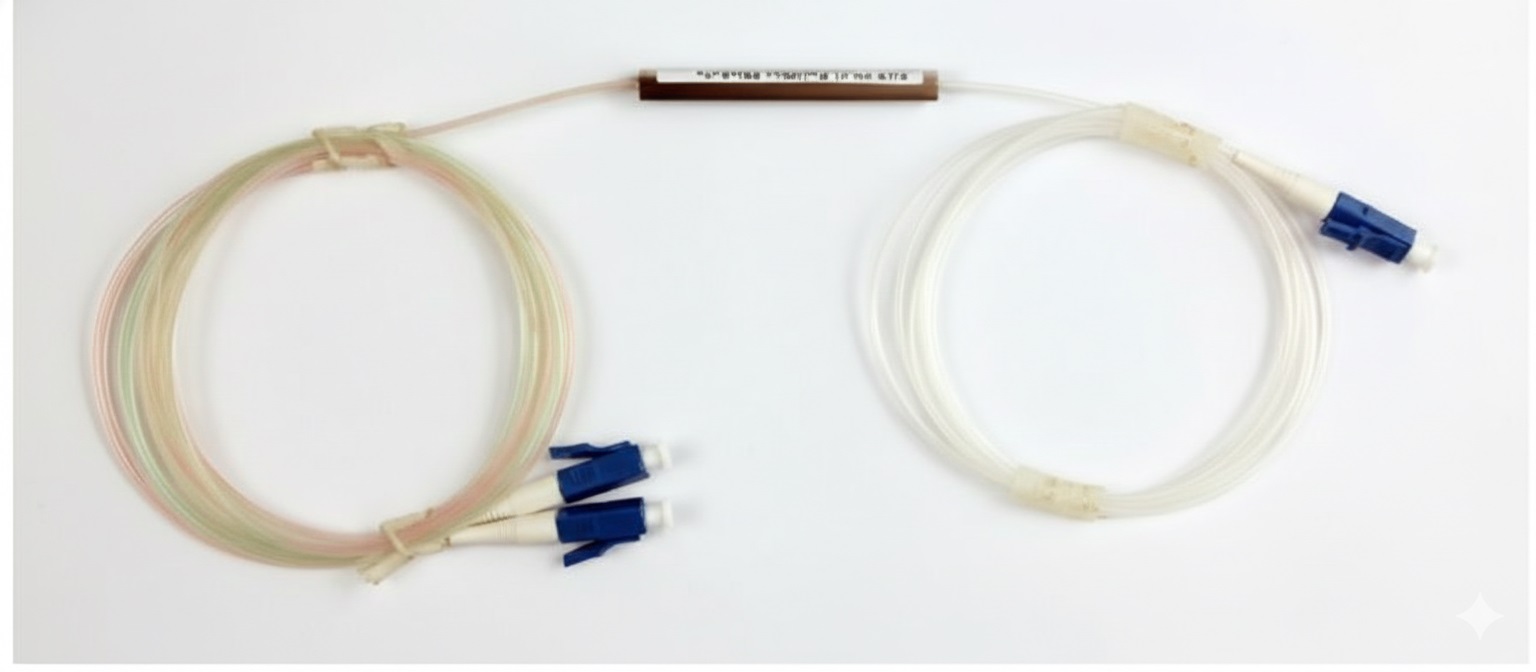

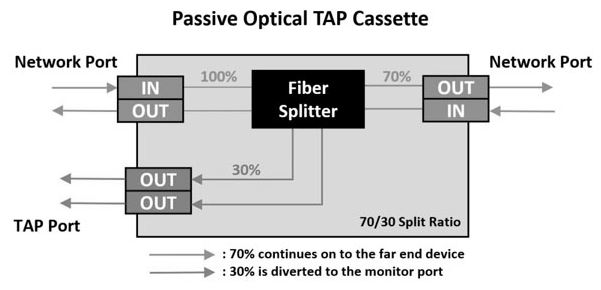

องค์ประกอบอื่นที่สําคัญในการปรับใช้เครือข่ายออปติคัลแบบพาสซีฟ (PON) (เช่น GPON, FTTX เป็นต้น) คือตัวแยกสัญญาณ บางครั้งเรียกว่าตัวแยกลําแสงตัวแยกแสงทํางานโดยการแยกสัญญาณแสงจากสายไฟเบอร์เส้นเดียวออกเป็นลําแสงหลายลําเพื่อกระจายบริการผ่านสายเคเบิลหลายเส้น นอกจากนี้ยังมักใช้เพื่อตรวจสอบหรือทดสอบการส่งสัญญาณออปติคัลแบบสดโดยไม่ล่วงล้ํา ในความเป็นจริง โซลูชันจุดวิเคราะห์การรับส่งข้อมูลแบบพาสซีฟ (TAP) เช่น HD8² TAP Cassettes ใช้เทคโนโลยีตัวแยกสัญญาณในตัวเพื่อแบ่งสตรีมข้อมูลออกเป็นสองเส้นทาง เส้นทางหนึ่งจะส่งข้อมูลไปยังตําแหน่งเดิม และอีกเส้นทางหนึ่งที่ส่งข้อมูลที่คัดลอกไปยังพอร์ตตรวจสอบการจราจร

แม้ว่าจะใช้กับไฟเบอร์โหมดเดี่ยวเป็นหลักในการปรับใช้ PON ตัวแยกสัญญาณยังสามารถแยกสัญญาณแสงในระบบมัลติโหมดได้อีกด้วย มีสองประเภทที่แตกต่างกัน ได้แก่ วงจรคลื่นแสงระนาบ (PLC) และตัวแยกสัญญาณเรียวสองชั้น (FBT) แบบหลอมรวม ตัวแยก PLC ใช้ชิปแยกแสงเพื่อแยกสัญญาณอย่างสม่ําเสมอและรองรับอัตราส่วนการแยกที่สูงขึ้น สามารถทํางานได้ในช่วงอุณหภูมิที่กว้างขึ้นและทํางานได้ดีสําหรับแอปพลิเคชัน WDM ที่ใช้ความยาวคลื่นหลายช่วงในการส่งสัญญาณ ซึ่งเป็นเหตุผลว่าทําไมจึงเป็นเทคโนโลยีตัวแยกสัญญาณหลักที่ใช้ในการปรับใช้ PON เหมาะอย่างยิ่งสําหรับอัตราส่วนการแยกที่ต่ํากว่า ตัวแยก FBT มักจะมีราคาไม่แพงเนื่องจากทําจากวัสดุที่หาได้ง่าย นอกจากนี้ยังไม่แบ่งสัญญาณอย่างเท่าเทียมกัน ซึ่งช่วยให้สามารถแยกได้เอง ตัวอย่างเช่น โซลูชัน TAP มักใช้เทคโนโลยี FBT เพื่อจัดสรร 70% ของสัญญาณสําหรับเครือข่ายและ 30% สําหรับการตรวจสอบ

‍
