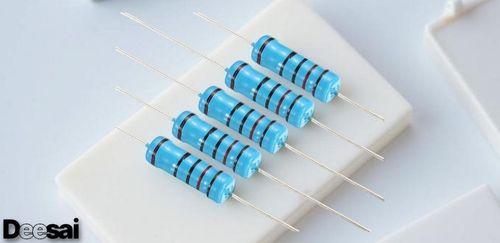

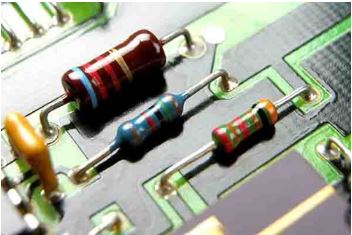

ตัวต้านทานฟิล์มโลหะคืออะไร?

ตัวต้านทานฟิล์มโลหะเป็นส่วนประกอบอิเล็กทรอนิกส์ที่ใช้เพื่อจำกัดหรือควบคุมการไหลของกระแสไฟฟ้าในวงจร ตัวต้านทานชนิดนี้ทำขึ้นโดยการเคลือบชั้นโลหะบางๆ ซึ่งโดยทั่วไปคือนิกเกิล-โครเมียม เข้ากับแท่งหรือแกนเซรามิก ซึ่งชั้นโลหะนี้ทำหน้าที่เป็นตัวต้านทานหลัก ในการปรับค่าความต้านทาน ตัวต้านทานชนิดนี้จะทำการตัดแบบเกลียวละเอียดบนฟิล์ม ซึ่งจะเปลี่ยนเส้นทางการไหลของกระแสไฟฟ้า ตัวต้านทานชนิดนี้ให้ค่าความต้านทานที่คงที่และแม่นยำ ทำให้เป็นหนึ่งในตัวต้านทานที่เชื่อถือได้มากที่สุด ตัวต้านทานชนิดนี้รักษาค่าความต้านทานให้คงที่แม้ในสภาวะอุณหภูมิหรือสภาพแวดล้อมที่เปลี่ยนแปลง ทำให้มั่นใจได้ว่าจะทำงานได้อย่างน่าเชื่อถือตลอดเวลา

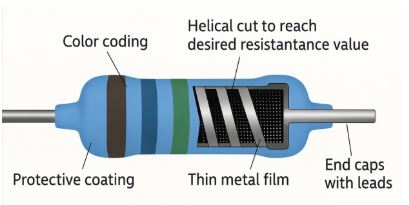

ส่วนประกอบหลักของตัวต้านทานฟิล์มโลหะ

• ชั้นเคลือบป้องกัน:ชั้นวัสดุฉนวนที่หุ้มตัวต้านทาน ช่วยปกป้องฟิล์มโลหะภายในและแกนกลางจากความชื้น ฝุ่น และความเสียหายทางกล

• แถบสี:วงแหวนที่ทาสีบนพื้นผิวด้านนอก แสดงถึงค่าความต้านทาน ความคลาดเคลื่อน และบางครั้งอาจหมายถึงค่าสัมประสิทธิ์อุณหภูมิ

•ฟิล์มโลหะบาง:ตัวต้านทานที่ทำจากนิกเกิล-โครเมียมหรือโลหะผสมที่คล้ายคลึงกัน เคลือบบนแกนเซรามิกโดยใช้กระบวนการเคลือบสูญญากาศ กำหนดค่าความต้านทานและความแม่นยำของตัวต้านทาน

• การตัดแบบเกลียว:ร่องเกลียวละเอียดที่ตัดเข้าไปในฟิล์มโลหะเพื่อปรับค่าความต้านทาน ยิ่งเส้นทางยาวหรือแคบมากเท่าใด ความต้านทานก็จะยิ่งสูงเท่านั้น

• แกนเซรามิก:ทำหน้าที่เป็นฐานหรือพื้นผิวรองรับฟิล์มโลหะ ผลิตจากอะลูมินา (Al₂O₃) ทนความร้อนและเป็นฉนวนได้ดีเยี่ยม

• ฝาปิด:เป็นฝาครอบโลหะที่ติดอยู่กับปลายทั้งสองด้านของตัวตัวต้านทาน ซึ่งช่วยให้มีความแข็งแรงทางกลและช่วยให้มีการสัมผัสทางไฟฟ้ากับขาตัวต้านทาน

• สายนำ:สายโลหะที่มักทำจากทองแดงชุบดีบุก เชื่อมต่อกับฝาปิดท้าย ช่วยให้ใส่เข้าไปในแผงวงจรหรือบัดกรีกับส่วนประกอบอื่นๆ ได้ง่าย

ข้อมูลจำเพาะของตัวต้านทานฟิล์มโลหะ

ประโยชน์ของตัวต้านทานฟิล์มโลหะ

• ความแม่นยำสูง – ตัวต้านทานฟิล์มโลหะให้ระดับความคลาดเคลื่อนที่แคบมาก (ต่ำถึง ±0.1%) ช่วยให้ค่าความต้านทานแม่นยำสำหรับวงจรอิเล็กทรอนิกส์ที่ละเอียดอ่อน

• มีเสถียรภาพที่ยอดเยี่ยม – ตัวต้านทานเหล่านี้รักษาความต้านทานไว้ได้ตามกาลเวลาและการเปลี่ยนแปลงอุณหภูมิ ทำให้มีความน่าเชื่อถือสำหรับการใช้งานในระยะยาว

• ค่าสัมประสิทธิ์อุณหภูมิต่ำ – โดยทั่วไป TCR ต่ำจะอยู่ระหว่าง ±25 ถึง ±100 ppm/°C ค่าความต้านทานจึงเปลี่ยนแปลงน้อยมากเมื่ออุณหภูมิเปลี่ยนแปลง

• ประสิทธิภาพเสียงรบกวนต่ำ – ตัวต้านทานฟิล์มโลหะสร้างสัญญาณรบกวนทางไฟฟ้าน้อยที่สุด ซึ่งเหมาะอย่างยิ่งสำหรับวงจรเสียง เครื่องขยายเสียง และการวัด

• ตอบสนองความถี่ที่ดี – ด้วยการออกแบบที่ไม่เหนี่ยวนำ จึงทำงานได้ดีแม้ในแอปพลิเคชั่นความถี่สูง

• ความน่าเชื่อถือสูง – การเคลือบป้องกันช่วยปกป้องจากความชื้น การออกซิเดชัน และความเสียหายจากสิ่งแวดล้อม จึงช่วยเพิ่มความทนทาน

การประยุกต์ใช้ตัวต้านทานฟิล์มโลหะ

• ระบบเสียง:ใช้ในเครื่องขยายเสียง ลำโพง และมิกเซอร์เสียงเพื่อรักษาสัญญาณให้สะอาดและลดเสียงรบกวน

• เครื่องมือวัด:ใช้ในโวลต์มิเตอร์ ออสซิลโลสโคป และมัลติมิเตอร์ เพื่อการอ่านค่าที่แม่นยำและเสถียร

• อุปกรณ์ทางการแพทย์:พบได้ในเครื่อง ECG เครื่องมือวินิจฉัย และระบบตรวจสอบเพื่อให้แน่ใจว่าข้อมูลมีความถูกต้องแม่นยำ

• คอมพิวเตอร์และอุปกรณ์สื่อสาร:ใช้ในโปรเซสเซอร์ เราเตอร์ และวิทยุ เพื่อควบคุมการไหลของกระแสไฟฟ้าอย่างน่าเชื่อถือ

• อิเล็กทรอนิกส์ยานยนต์:ใช้ในหน่วยควบคุมเครื่องยนต์ วงจรเซ็นเซอร์ และระบบแผงหน้าปัดเพื่อการทำงานที่สม่ำเสมอ

• เครื่องจักรในอุตสาหกรรม:พบได้ในตัวควบคุมมอเตอร์ ระบบอัตโนมัติ และไดรฟ์ไฟฟ้า เพื่อรักษาประสิทธิภาพที่คงที่ภายใต้แรงกดดัน

• แหล่งจ่ายไฟและวงจรควบคุม:ใช้ในตัวควบคุมแรงดันไฟฟ้า ตัวแปลง และระบบป้อนกลับเพื่อรักษาเอาต์พุตให้เสถียร

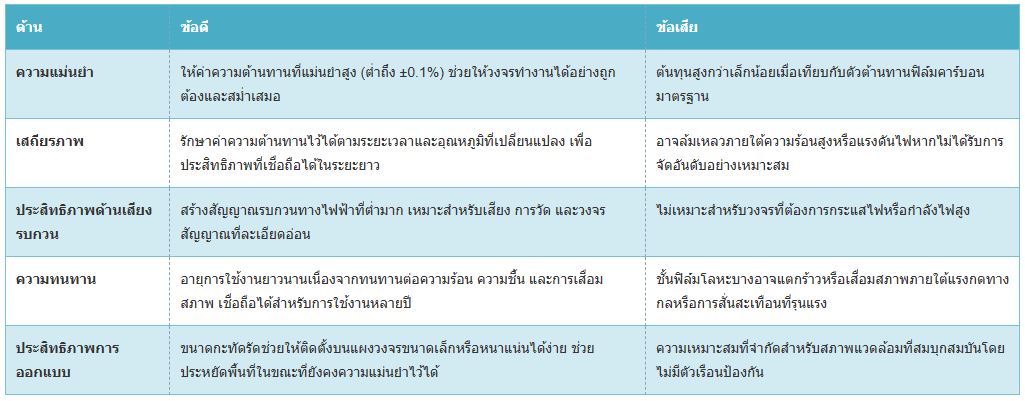

ข้อดีและข้อเสียของตัวต้านทานฟิล์มโลหะ

ตัวต้านทานฟิล์มโลหะชนิดต่างๆ

• ตัวต้านทานฟิล์มโลหะมาตรฐาน – เป็นตัวต้านทานชนิดที่นิยมใช้มากที่สุด ออกแบบมาเพื่อการใช้งานทั่วไป ให้ความแม่นยำที่ดี สัญญาณรบกวนต่ำ และเสถียรภาพสำหรับวงจรอิเล็กทรอนิกส์ทั่วไป

• ตัวต้านทานฟิล์มโลหะที่มีความแม่นยำ – สร้างขึ้นเพื่อการใช้งานที่มีความแม่นยำสูง โดยมีค่าความคลาดเคลื่อนที่แคบมาก (ต่ำถึง ±0.1%) และใช้ในเครื่องมือวัด อุปกรณ์ทดสอบ และอุปกรณ์ทางวิทยาศาสตร์

• ตัวต้านทานฟิล์มโลหะแรงดันสูง – ผลิตขึ้นเพื่อรองรับแรงดันไฟฟ้าในการทำงานที่สูงขึ้นอย่างปลอดภัย ใช้ในวงจรที่ต้องการฉนวนที่แข็งแรงและประสิทธิภาพที่สม่ำเสมอภายใต้แรงกดดัน

• ตัวต้านทานฟิล์มโลหะทนอุณหภูมิสูง – ออกแบบมาเพื่อทำงานในสภาพแวดล้อมที่มีความร้อนสูง โดยรักษาความต้านทานให้เสถียรโดยไม่เกิดการลอยหรือเสียหาย

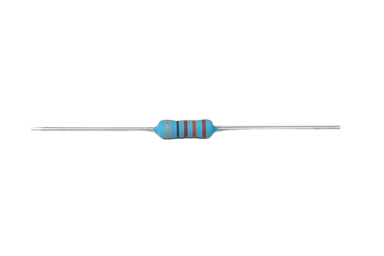

• ตัวต้านทานฟิล์มโลหะขนาดเล็ก – เป็นตัวต้านทานขนาดเล็กที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดที่มีพื้นที่จำกัดแต่ยังคงต้องการความแม่นยำ

การผลิตตัวต้านทานฟิล์มโลหะ

ตัวต้านทานแบบฟิล์มโลหะผลิตขึ้นโดยการเคลือบโลหะบาง ๆ ลงบนแท่งเซรามิกโดยใช้กระบวนการสุญญากาศ เช่น การสปัตเตอริง แท่งเซรามิกทำหน้าที่เป็นฐานที่มั่นคง ในขณะที่โลหะมักจะเป็นนิกเกิล-โครเมียม หรือบางครั้งวัสดุเช่น ทองคำ-แพลตินัม หรือแทนทาลัมไนไตรด์ มักถูกเลือกเนื่องจากคุณสมบัติด้านประสิทธิภาพ ชั้นโลหะซึ่งโดยทั่วไปมีความหนา 25-50 นาโนเมตร ช่วยให้ได้ความต้านทานและเสถียรภาพตามที่ต้องการ

หลังจากการเคลือบแล้ว กระบวนการตัดแต่งด้วยเลเซอร์จะตัดฟิล์มโลหะอย่างแม่นยำเพื่อปรับค่าความต้านทานให้ละเอียดขึ้น ทำให้ค่าความคลาดเคลื่อนมีความคลาดเคลื่อนน้อยมากเพียง 0.1% ถึง 2% สุดท้ายจะมีการเคลือบป้องกันเพื่อป้องกันความชื้นและความเสียหาย และเพิ่มเครื่องหมายเพื่อให้ง่ายต่อการระบุ กระบวนการผลิตที่พิถีพิถันนี้ช่วยให้มั่นใจได้ถึงความแม่นยำ ความน่าเชื่อถือ และประสิทธิภาพการทำงานที่ยาวนานของตัวต้านทาน

ข้อควรพิจารณาด้านความปลอดภัยในตัวต้านทานฟิล์มโลหะ

ความปลอดภัยเป็นสิ่งสำคัญเมื่อใช้ตัวต้านทานฟิล์มโลหะ ในวงจรอิเล็กทรอนิกส์หรืออุปกรณ์อิเล็กทรอนิกส์ทุกประเภท ประเด็นต่อไปนี้จะช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้:

อยู่ในขอบเขตที่กำหนด

อย่าให้เกินแรงดันไฟฟ้าหรือกระแสไฟฟ้าที่กำหนดของตัวต้านทานเพื่อป้องกันความร้อนสูงเกินไปและความเสียหายที่อาจเกิดขึ้น

ป้องกันความร้อนสูงเกินไป

ให้แน่ใจว่ามีการหมุนเวียนอากาศที่ดีรอบตัวต้านทานเพื่อให้ความร้อนระบายออกได้และประสิทธิภาพยังคงเสถียร

การติดตั้งที่ถูกต้อง

เว้นระยะห่างระหว่างตัวต้านทานและส่วนประกอบอื่นให้เพียงพอเพื่อหลีกเลี่ยงการลัดวงจรหรือการถ่ายเทความร้อน

จัดการอย่างระมัดระวัง

หลีกเลี่ยงการสัมผัสตัวต้านทานทันทีหลังจากปิดเครื่อง เนื่องจากตัวต้านทานอาจยังร้อนมาก

การตรวจสอบปกติ

มองหาจุดด่างดำ รอยแตก หรือรอยไหม้ ที่อาจแสดงสัญญาณของความเครียดหรือภาระที่มากเกินไป

การดำเนินงานที่ปลอดภัย

การใช้ค่าพิกัดที่ถูกต้อง การระบายความร้อน และการตรวจสอบเงื่อนไขเป็นประจำจะช่วยให้ทั้งตัวต้านทานและวงจรมีความปลอดภัย

บทสรุป

ตัวต้านทานฟิล์มโลหะอาจดูมีขนาดเล็ก แต่ส่งผลกระทบต่ออุปกรณ์อิเล็กทรอนิกส์สมัยใหม่อย่างมหาศาล ตัวต้านทานฟิล์มโลหะให้ประสิทธิภาพที่แม่นยำ ทนทานต่อการเปลี่ยนแปลงของสภาพแวดล้อม และมีอายุการใช้งานยาวนานหลายปีโดยแทบไม่ต้องบำรุงรักษา ความแม่นยำและความเสถียรของตัวต้านทานฟิล์มโลหะจึงเป็นตัวเลือกอันดับต้นๆ ตั้งแต่ระบบเสียงไปจนถึงเครื่องมือแพทย์ แม้จะมีราคาสูงกว่าตัวต้านทานฟิล์มโลหะชนิดอื่นๆ เล็กน้อย แต่ความน่าเชื่อถือและประสิทธิภาพที่ตัวต้านทานฟิล์มโลหะมอบให้นั้นคุ้มค่าอย่างยิ่ง การเลือกตัวต้านทานฟิล์มโลหะที่เหมาะสมจะช่วยให้วงจรมีความปลอดภัย แข็งแรง และมีประสิทธิภาพมากขึ้นในระยะยาว
