เมื่อคุณออกแบบแหล่งจ่ายไฟ แผงควบคุม หรือวงจรวัดค่า ตัวต้านทานดูเหมือนจะเป็นชิ้นส่วนที่ง่ายที่สุดในรายการชิ้นส่วน (BOM) แต่การเลือกใช้ตัวต้านทานความแม่นยำสูงหรือตัวต้านทานมาตรฐาน (ใช้งานทั่วไป)จะส่งผลโดยตรงต่อความแม่นยำ สัญญาณรบกวน การเปลี่ยนแปลงค่าในระยะยาว และแม้กระทั่งต้นทุนการผลิต

คู่มือนี้อธิบายถึงความแตกต่างในทางปฏิบัติระหว่างตัวต้านทานความแม่นยำสูงและตัวต้านทานทั่วไป แสดงให้เห็นว่าตัวต้านทานเหล่านี้ส่งผลกระทบต่อวงจรจริงอย่างไร และให้แนวทางที่เป็นระบบในการเลือกตัวต้านทานประเภทที่เหมาะสมสำหรับแต่ละตำแหน่งในการออกแบบของคุณ

ความแตกต่างระหว่าง "ตัวต้านทานความแม่นยำสูง" กับ "ตัวต้านทานมาตรฐาน" คืออะไร?

ในทางปฏิบัติ อุตสาหกรรมมักจะจำแนกความแตกต่างโดยพิจารณาจากค่าความคลาดเคลื่อนค่าสัมประสิทธิ์อุณหภูมิและความเสถียร :

• ตัวต้านทานมาตรฐาน (ใช้งานทั่วไป):
  • ค่าความคลาดเคลื่อน: โดยทั่วไป±1% ถึง ±5%
  • ค่าสัมประสิทธิ์อุณหภูมิ (TCR): ประมาณ±100–300 ppm/°C
  • การเปลี่ยนแปลงในระยะยาว: สูงขึ้น; มีความเสถียรน้อยลงภายใต้ภาระและการเปลี่ยนแปลงอุณหภูมิ
  • เทคโนโลยีทั่วไป: SMD ฟิล์มหนา, ฟิล์มคาร์บอน, ฟิล์มโลหะราคาประหยัด
• ตัวต้านทานความแม่นยำสูง:
  • ค่าความคลาดเคลื่อน: โดยทั่วไป±0.1% หรือดีกว่านั้นบ่อยครั้งที่ต่ำถึง ±0.01%
  • ค่าสัมประสิทธิ์อุณหภูมิ TCR: ประมาณ±5–25 ppm/°C (บางครั้งอาจต่ำกว่านี้)
  • การคลาดเคลื่อนในระยะยาว: ต่ำกว่ามาก โดยระบุไว้ที่ระยะเวลา 1,000–10,000 ชั่วโมง
  • เทคโนโลยีทั่วไป: ฟิล์มโลหะ, SMD ฟิล์มบาง, ตัวต้านทานแบบฟอยล์

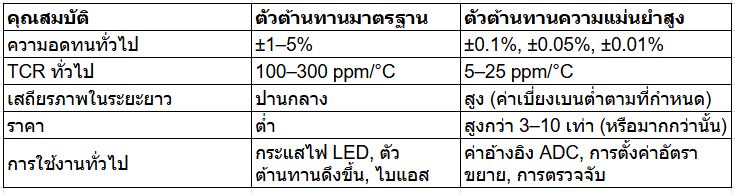

ตารางเปรียบเทียบโดยย่อ

การเข้าใจพื้นฐานเหล่านี้จะง่ายขึ้นหากคุณมีความเข้าใจอย่างถ่องแท้เกี่ยวกับพารามิเตอร์ของตัวต้านทานและอุปกรณ์พาสซีฟอื่นๆ อยู่แล้ว หากไม่เช่นนั้น ควรทบทวนคู่มือพารามิเตอร์ของชิ้นส่วนอิเล็กทรอนิกส์ ฉบับสมบูรณ์ ก่อนที่จะสรุปรายการชิ้นส่วน (BOM) ของคุณ

ปัจจัยสำคัญที่ขับเคลื่อนการตัดสินใจเลือก

เมื่อคุณต้องตัดสินใจเลือกระหว่างตัวต้านทานแบบแม่นยำและตัวต้านทานแบบมาตรฐาน ควรพิจารณาพารามิเตอร์เหล่านี้เป็นอย่างน้อย:

➥ ค่าความต้านทานและค่าความคลาดเคลื่อน

• โดยปกติแล้ว ค่าความต้านทานจะถูกเลือกจากซีรี่ส์ E (E6, E24, E96 เป็นต้น)
• ค่าความคลาดเคลื่อนจะบอกคุณว่าค่าจริงอาจเบี่ยงเบนจากค่าที่กำหนดไว้ได้มากน้อยเพียงใด:

ตัวอย่าง:

• 10 kΩ ±5% → ค่าจริงอาจอยู่ระหว่าง 9.5 kΩ ถึง 10.5 kΩ
• 10 kΩ ±0.1% → ค่าจริงอาจอยู่ระหว่าง 9.99 kΩ ถึง 10.01 kΩ

ในวงจรปรับอัตราขยายวงจรแบ่งแรงดันและตัวต้านทานตรวจจับกระแส ความคลาดเคลื่อนนี้สามารถแปลงเป็นข้อผิดพลาดของเอาต์พุตได้โดยตรง

➥ ค่าสัมประสิทธิ์ความต้านทานต่ออุณหภูมิ (TCR)

TCR แสดงให้เห็นว่าค่าความต้านทานเปลี่ยนแปลงไปมากน้อยเพียงใดเมื่ออุณหภูมิเปลี่ยนไป:

ΔR = R × TCR × ΔT

สมมติว่าตัวต้านทานมีค่า 10 kΩ:

• ตัวต้านทานมาตรฐาน: TCR = 200 ppm/°C
• ตัวต้านทานความแม่นยำสูง: TCR = 10 ppm/°C
• ช่วงอุณหภูมิ: 25 °C ถึง 75 °C (ΔT = 50 °C)

การเปลี่ยนแปลงค่าความต้านทานมาตรฐาน:

• TCR = 200 ppm/°C = 0.0002/°C
• ∆R = 10,000 Ω × 0.0002 × 50 anta 100 Ω
• การเปลี่ยนแปลงสัมพัทธ์ ≈ 1%

การเบี่ยงเบนของตัวต้านทานความแม่นยำสูง:

• TCR = 10 ppm/°C = 0.00001/°C
• ∆R = 10,000 Ω × 0.00001 × 50 anta 5 Ω
• การเปลี่ยนแปลงสัมพัทธ์ ≈ 0.05%

หากวงจรของคุณทำงานในช่วงอุณหภูมิที่กว้าง การเปลี่ยนแปลงนี้อาจส่งผลกระทบอย่างมากต่อความแม่นยำของคุณ

➥ ความเสถียรในระยะยาวและอายุการใช้งานภายใต้ภาระ

ค่าความต้านทานจะเปลี่ยนแปลงไปตามเวลาเนื่องจาก:

• การสูญเสียพลังงานอย่างต่อเนื่อง (ความร้อนที่เกิดขึ้นเอง)
• ความชื้นและความเครียดจากสิ่งแวดล้อม
• การบัดกรีและแรงทางกล

ตัวต้านทานความแม่นยำสูงมักระบุค่าการเปลี่ยนแปลงหลังจากใช้งาน 1,000 หรือ 10,000 ชั่วโมงภายใต้สภาวะที่กำหนด เช่น:

• ฟิล์มโลหะมาตรฐาน: ±1% หลังจากใช้งาน 1,000 ชั่วโมงที่กำลังไฟพิกัด
• ฟิล์มบางความแม่นยำสูง: ±0.05% หรือดีกว่านั้นในช่วงเวลาเดียวกัน

หากคุณออกแบบผลิตภัณฑ์อุตสาหกรรม การแพทย์ หรือเครื่องมือวัดที่ต้องคงความแม่นยำในการสอบเทียบเป็นเวลาหลายปี การเปลี่ยนแปลงค่าความคลาดเคลื่อนนี้มีความสำคัญไม่น้อยไปกว่าค่าความคลาดเคลื่อนเริ่มต้น

➥ สัมประสิทธิ์เสียงรบกวนและแรงดันไฟฟ้า

ในวงจรอนาล็อกที่มีอัตราขยายสูงและสัญญาณรบกวนต่ำ:

• สัญญาณ รบกวนจากตัวต้านทานและสัมประสิทธิ์แรงดันไฟฟ้า (การเปลี่ยนแปลงความต้านทานเมื่อมีแรงดันไฟฟ้าจ่าย) สามารถก่อให้เกิดข้อผิดพลาดและการบิดเบือนได้
• ตัวต้านทานแบบฟิล์มโลหะ ตัวต้านทานแบบฟิล์มบาง หรือตัวต้านทานแบบฟอยล์ที่มีความแม่นยำสูง เป็นที่นิยมมากกว่า เนื่องจากมีสัญญาณรบกวนส่วนเกินต่ำกว่าและมีความเป็นเส้นตรงที่ดีกว่าตัวต้านทานแบบคาร์บอนหรือแบบฟิล์มหนาที่มีราคาถูก

➥ กำลังไฟ บรรจุภัณฑ์ และพฤติกรรมทางความร้อน

อย่ามองข้ามข้อจำกัดพื้นฐานทางด้านกลไกและพลังงาน:

• กำลังไฟฟ้า (¼ วัตต์, ½ วัตต์, 1 วัตต์ ฯลฯ) ต้องมากกว่าปริมาณการสูญเสียพลังงานในกรณีที่เลวร้ายที่สุดของคุณ โดยมีระยะเผื่อไว้ด้วย
• แพ็คเกจ (SMD เทียบกับแบบเจาะรู) ส่งผลต่อค่าพาราสิติกและการประกอบ
• สำหรับตัวต้านทานแบบรูทะลุ การขึ้นรูปและการตัดแต่งขาควรได้รับการควบคุมเพื่อหลีกเลี่ยงการแตกร้าวของสารเคลือบหรือการเกิดความเครียดที่จุดเชื่อมต่อ ในการผลิตจำนวนมาก โดยทั่วไปแล้วจะใช้เครื่องขึ้นรูปขาชิ้นส่วนอิเล็กทรอนิกส์โดยเฉพาะแทนการใช้เครื่องมือแบบแมนนวล

สถานที่ที่จำเป็นต้องใช้ตัวต้านทานความแม่นยำสูง

คุณไม่จำเป็นต้องใช้ชิ้นส่วนที่มีความแม่นยำสูงในทุกจุด ใช้เฉพาะในตำแหน่งที่ความผิดพลาดของตัวต้านทานส่งผลโดยตรงต่อประสิทธิภาพของระบบเท่านั้น กรณีทั่วไป:

➥ การตั้งค่าอัตราขยายที่แม่นยำในวงจรออปแอมป์

พิจารณาวงจรขยายสัญญาณแบบไม่กลับเฟส:

อัตราขยาย = 1 + R2 / R1

ถ้า R1 = R2 = 10 kΩ อัตราขยายที่ระบุคือ 2 ทีนี้ลองเปรียบเทียบสองสถานการณ์:

• ตัวต้านทานมาตรฐาน ±1%
  • กรณีที่แย่ที่สุด R1 = 9.9 kΩ, R2 = 10.1 kΩ → อัตราขยาย ≈ 2.02 (+1%)
  • หรือ R1 = 10.1 kΩ, R2 = 9.9 kΩ → อัตราขยาย ≈ 1.98 (−1%)
• ตัวต้านทานความแม่นยำสูง ±0.1%
  • ค่าความคลาดเคลื่อนของอัตราขยายในกรณีที่เลวร้ายที่สุดลดลงเหลือประมาณ ±0.1% แทนที่จะเป็น ±1%

สำหรับอุปกรณ์ปรับสภาพสัญญาณเซ็นเซอร์ วงจรขยายสัญญาณ และการปรับขนาดค่าอ้างอิงข้อผิดพลาด 1% อาจเป็นสิ่งที่ยอมรับไม่ได้ ทำให้คุณต้องใช้ชิ้นส่วนที่มีความแม่นยำสูงหรือวงจรตัวต้านทานที่จับคู่กันอย่างเหมาะสม

➥ ตัวแบ่งสัญญาณอ้างอิง ADC และการป้อนกลับ

ในระบบที่:

• คุณใช้ตัวแบ่งแรงดันตัวต้านทานเพื่อลดแรงดันไฟฟ้าสูงลงให้อยู่ในช่วงอินพุตของ ADC หรือ
• คุณตั้งค่าอัตราส่วนการป้อนกลับของแหล่งจ่ายไฟแบบสวิตชิ่ง

ค่าความคลาดเคลื่อนของตัวต้านทานและค่า TCR ส่งผลโดยตรงต่อ:

• ความแม่นยำในการอ่านค่า ADC
• การควบคุมแรงดันเอาต์พุต
• ประสิทธิภาพการควบคุมสาย/โหลด

ตัวต้านทาน ±5%อาจทำให้จุดเต็มสเกลของ ADC หรือเอาต์พุตของตัวควบคุมเบี่ยงเบนออกจากค่าที่กำหนดได้ง่าย ซึ่งโดยทั่วไปแล้วค่า±0.1% หรือ ±0.5%จะเป็นค่าที่เหมาะสมกว่า

➥ 3.3 การตรวจจับกระแสไฟฟ้าและการตรวจสอบกำลังไฟฟ้า

ตัวต้านทานวัดกระแส (shunt) ต้องได้รับการควบคุมอย่างแม่นยำ เพราะความผิดพลาดใดๆ ในค่า R จะส่งผลให้เกิดความผิดพลาดในการวัดกระแส:

I = V / R

ตัวอย่าง:

• ตัวต้านทานตรวจจับ: 10 มิลลิโอห์ม
• ค่าความคลาดเคลื่อน: ±5% → 9.5–10.5 มิลลิโอห์ม
• การวัดกระแส 10 A → แรงดันใช้งาน Vsense = 0.1 V

การตีความในกรณีที่เลวร้ายที่สุด:

• ที่ค่าความต้านทาน 9.5 mΩ กระแสไฟฟ้าที่วัดได้ดูเหมือนจะต่ำกว่าค่าจริง
• ที่ความต้านทาน 10.5 mΩ กระแสไฟฟ้าที่วัดได้ดูเหมือนจะสูงกว่าค่าจริง

การใช้ตัวต้านทานปรับค่าได้แบบความแม่นยำ ±1% หรือ ±0.5%ช่วยเพิ่มความแม่นยำในการวัดกระแสไฟฟ้าได้อย่างมาก ซึ่งมีความสำคัญอย่างยิ่งสำหรับ:

• ระบบจัดการแบตเตอรี่
• การควบคุมมอเตอร์
• แหล่งจ่ายไฟประสิทธิภาพสูง

ในกรณีที่ตัวต้านทานมาตรฐานก็เพียงพอแล้ว

การจ่ายเงินเพื่อความแม่นยำในจุดที่ไม่จำเป็นจะทำให้ต้นทุนการผลิตของคุณสูงขึ้นเท่านั้น ในหลายตำแหน่งตัวต้านทานมาตรฐาน 1–5% ก็เพียงพอแล้ว

➥ การจำกัดกระแสไฟ LED

สำหรับไฟแสดงสถานะ LED:

• กระแสเป้าหมาย: 10 มิลลิแอมป์
• การเปลี่ยนแปลง ±5% จะทำให้ค่าเปลี่ยนไปเป็นประมาณ 9.5–10.5 มิลลิแอมป์

ผลลัพธ์: ความแตกต่างของความสว่างแทบจะไม่เป็นที่สังเกตเห็นได้สำหรับผู้ใช้ปลายทาง การใช้ตัวต้านทาน ±0.1% ในที่นี้แทบไม่มีประโยชน์ในทางปฏิบัติเลย

➥ ตัวต้านทานแบบดึงขึ้น/ดึงลง

สำหรับอินพุตเชิงตรรกะ:

• ตราบใดที่ค่าความต้านทานอยู่ในช่วงที่เหมาะสม (เช่น 4.7 kΩ, 10 kΩ, 47 kΩ)
• ระดับแรงดันไฟฟ้ายังคงสามารถระบุได้อย่างชัดเจนว่าเป็นระดับสูงหรือต่ำ

ไม่ว่าค่าจริงจะเป็น 9.7 kΩ หรือ 10.3 kΩ ก็แทบไม่มีผลต่อค่าเกณฑ์ลอจิก ดังนั้นชิ้นส่วนมาตรฐานที่มีความคลาดเคลื่อน 1–5% จึงเพียงพอแล้ว

➥ การปรับค่าไบแอสและการกำหนดเวลาอย่างง่ายเมื่อค่าความคลาดเคลื่อนไม่เข้มงวดมากนัก

ในวงจรอนาล็อกบางวงจร (เช่น วงจรควบคุมโทนเสียง วงจรหน่วงเวลา RC แบบง่ายๆ วงจรไบแอสทรานซิสเตอร์แบบง่าย):

• ตัวระบบเองไม่ได้กำหนดรายละเอียดไว้อย่างชัดเจน
• ค่าความคลาดเคลื่อนของชิ้นส่วน ±10% อาจเป็นที่ยอมรับได้โดยสมบูรณ์

ในกรณีนี้ ตัวต้านทานมาตรฐานช่วยควบคุมต้นทุนโดยไม่ส่งผลกระทบต่อประสิทธิภาพที่ผู้ใช้สังเกตเห็นได้

การเปรียบเทียบโดยใช้ข้อมูล: ความแม่นยำเทียบกับมาตรฐานในวงจรจริง

เพื่อให้เห็นภาพการแลกเปลี่ยนที่ชัดเจนยิ่งขึ้น ลองพิจารณาตัวอย่างแบบง่ายๆ เหล่านี้:

➥ วงจรแบ่งแรงดันสำหรับปรับขนาดอ้างอิง

เป้าหมาย: หารแรงดัน 5 โวลต์ลงเหลือ 2.5 โวลต์

ใช้ค่า R1 = R2 = 10 kΩ (ตัวต้านทานบนและล่าง)

• แรงดันไฟฟ้าขาออกที่เหมาะสม: 2.5 โวลต์

กรณีที่ 1: ตัวต้านทานมาตรฐาน ±1%

• ค่าความต้านทานสูงสุดในกรณีที่เลวร้ายที่สุด: R1 = 9.9 kΩ, R2 = 10.1 kΩ
  • Vout ≈ 5 V × 10.1 / (9.9 + 10.1) ≈ 2.525 V (+1%)
• ค่าความต้านทานต่ำสุดในกรณีที่เลวร้ายที่สุด: R1 = 10.1 kΩ, R2 = 9.9 kΩ
  • Vout ≈ 5 V × 9.9 / (10.1 + 9.9) ≈ 2.475 V (−1%)

กรณีที่ 2: ตัวต้านทานความแม่นยำ ±0.1%

• ข้อผิดพลาด Vout ในกรณีที่เลวร้ายที่สุดลดลงเหลือประมาณ±0.1%หรือประมาณ±2.5 mV

หาก ADC และข้อกำหนดของระบบของคุณอนุญาตให้มีข้อผิดพลาดรวมได้เพียง ±0.5% ตัวหาร ±1% เพียงอย่างเดียวก็กินงบประมาณทั้งหมดไปแล้ว ดังนั้นชิ้นส่วนที่มีความแม่นยำสูงจึงกลายเป็นสิ่งจำเป็น

➥ การเปลี่ยนแปลงอุณหภูมิตามช่วงอุณหภูมิ

โดยใช้ตัวอย่าง TCR จากก่อนหน้านี้:

ในระบบที่ต้องคงความแม่นยำในช่วงอุณหภูมิ −20 °C ถึง +60 °C ข้อผิดพลาดที่เพิ่มขึ้นเพียง 0.95% อาจทำให้ต้องทำการปรับเทียบใหม่ในภาคสนามซึ่งมีค่าใช้จ่ายสูง หรืออาจนำไปสู่การร้องเรียนเกี่ยวกับผลิตภัณฑ์ในระยะเริ่มต้นได้

ขั้นตอนการคัดเลือกที่เป็นรูปธรรม

เมื่อคุณต้องเผชิญกับการออกแบบใหม่ หรือต้องการตรวจสอบการออกแบบที่มีอยู่แล้ว ให้ใช้ขั้นตอนการตัดสินใจง่ายๆ ดังนี้:

1. อธิบายหน้าที่ของตำแหน่งตัวต้านทานแต่ละตำแหน่ง
   • เป็นอุปกรณ์ที่ใช้งานได้แต่ไม่สำคัญ (เช่น LED, ตัวต้านทานดึงขึ้น) หรือเป็นอุปกรณ์ที่สำคัญต่อการวัด/การป้อนกลับ (เช่น ตัวต้านทานตรวจจับ, ตัวแบ่งแรงดันอ้างอิง, การตั้งค่าอัตราขยาย)?
2. จัดสรรงบประมาณสำหรับข้อผิดพลาด
   • ระบบสามารถทนต่อความคลาดเคลื่อนโดยรวมได้มากน้อยเพียงใด (เช่น ±1%, ±2%)?
   • ส่วนใดของค่าดังกล่าวที่อาจเกิดจากความคลาดเคลื่อนและการเปลี่ยนแปลงของตัวต้านทาน?
3. เลือกค่าความคลาดเคลื่อนและค่า TCR ให้เหมาะสม
   • หากต้องการให้ความคลาดเคลื่อนของตัวต้านทานต่ำกว่า ±0.5% ตลอดอายุการใช้งานและอุณหภูมิ จำเป็นต้องมีความแม่นยำสูง
   • หากยอมรับค่าความคลาดเคลื่อน ±5–10% ได้ ตัวต้านทานมาตรฐานก็ใช้ได้
4. คำนึงถึงสิ่งแวดล้อมและอายุการใช้งาน
   • ช่วงอุณหภูมิการทำงานที่กว้าง การทำงานตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์ หรือการใช้งานที่สำคัญด้านความปลอดภัย ล้วนเอื้อต่อความแม่นยำและเสถียรภาพที่ดีขึ้น
5. ชั่งน้ำหนักระหว่างต้นทุนกับคุณค่า
   • ควรใช้ตัวต้านทานความแม่นยำสูงเฉพาะในกรณีที่ช่วยปรับปรุงประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้ายอย่างมีนัยสำคัญ หรือลดต้นทุนในการสอบเทียบ
   • ในส่วนอื่นๆ ตัวต้านทานมาตรฐานจะช่วยลดต้นทุนการผลิต (BOM)

สรุป: วิธีตัดสินใจในพริบตาเดียว

คุณควรเลือกใช้ตัวต้านทานความแม่นยำสูงเมื่อ:

• ตัวต้านทานมีผลโดยตรงต่อความแม่นยำในการวัดหรือค่าอ้างอิง
• คุณจำเป็นต้องจับคู่ตัวต้านทานเป็นคู่ๆ หรือเป็นวงจรอย่างแม่นยำ
• ระบบนี้ต้องเผชิญกับความผันผวนของอุณหภูมิอย่างมาก หรือมีอายุการใช้งานยาวนาน
• ค่าใช้จ่ายในการสอบเทียบสูงหรือไม่คุ้มค่า

คุณสามารถใช้ตัวต้านทานมาตรฐาน ได้อย่างปลอดภัย ในกรณีต่อไปนี้:

• ฟังก์ชันนี้ไม่สำคัญมากนัก (ตัวบ่งชี้, ตัวต้านทานดึงขึ้น, การปรับค่าไบแอสแบบง่าย)
• ระบบนี้มีค่าความคลาดเคลื่อนที่ยอมรับได้ค่อนข้างสูง และผู้ใช้จะไม่สังเกตเห็นความแปรผันเล็กน้อย
• คุณกำลังปรับต้นทุนและปริมาณให้เหมาะสมโดยไม่กระทบต่อประสิทธิภาพการใช้งานจริง

กลยุทธ์ที่เหมาะสมมักเป็นการผสมผสานกัน : ความแม่นยำในส่วนที่สำคัญ และมาตรฐานในส่วนที่ไม่สำคัญ ด้วยวิธีนี้ คุณจะได้งานออกแบบที่แข็งแกร่งและแม่นยำโดยไม่ต้องเพิ่มรายการวัสดุ (BOM) ซึ่งเป็นสิ่งที่วิศวกรรมที่ดีและการจัดซื้อจัดจ้างที่ชาญฉลาดมุ่งหวัง
