เรารู้ว่าอุปกรณ์แบบทิศทางเดียว เช่น SCR มีคุณสมบัติในการบล็อกกระแสย้อนกลับ เนื่องจากมันหยุดการไหลของกระแสในสภาวะไบแอสย้อนกลับ อย่างไรก็ตาม สำหรับการใช้งานบางอย่าง การควบคุมกระแสในลักษณะนี้มีความสำคัญ โดยเฉพาะอย่างยิ่งในวงจร AC ดังนั้นจึงสามารถทำได้โดยใช้ SCR สองตัว โดยเชื่อมต่อในลักษณะกลับขั้วกันเพื่อควบคุมทั้งครึ่งรอบบวกและลบ อย่างไรก็ตาม แนวทางนี้สามารถเปลี่ยนแปลงได้โดยใช้อุปกรณ์เซมิคอนดักเตอร์ชนิดพิเศษที่เรียกว่า TRIAC ซึ่งใช้ในการควบคุมแบบสองทิศทาง อุปกรณ์นี้ใช้กันอย่างแพร่หลายในการควบคุมเครื่องปรับอากาศ และบางครั้งก็ใช้ในการควบคุมความเร็วมอเตอร์ อุปกรณ์ควบคุม AC วงจร AC ตัวหรี่ไฟ ระบบควบคุมแรงดัน และอื่นๆ

ในบทความนี้ เราจะกล่าวถึง TRIAC (Triode for Alternating Current) เราจะพูดถึงประเภทต่างๆ ของ TRIAC คุณลักษณะของ TRIAC วิธีการกระตุ้น TRIAC การหรี่แสงด้วย TRIAC และสุดท้ายเราจะสรุปบทความของเราด้วยการใช้งาน ข้อดี ข้อเสีย ข้อสรุป และคำถามที่พบบ่อยบางข้อ

TRIAC คืออะไร?

TRIAC (Triode for Alternating Current) เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ใช้กันอย่างแพร่หลายในงานควบคุมและสวิตชิ่งกำลังไฟฟ้า มีการใช้งานในด้านการควบคุมกำลังไฟฟ้า การควบคุมระดับ วงจรชอปเปอร์ การควบคุมความสว่างของหลอดไฟ การควบคุมความเร็วของพัดลม มอเตอร์ และอื่นๆ ระบบควบคุมกำลังไฟฟ้านี้ออกแบบมาเพื่อควบคุมระดับการจ่ายกระแสไฟฟ้าสลับ (AC) หรือกระแสตรง (DC) ระบบควบคุมกำลังไฟฟ้าดังกล่าวสามารถใช้เพื่อเปลี่ยนกำลังการทำงานของเครื่องจักรได้ด้วยตนเอง หรือเมื่ออุณหภูมิหรือระดับแสงสูงเกินระดับที่กำหนดไว้ล่วงหน้า

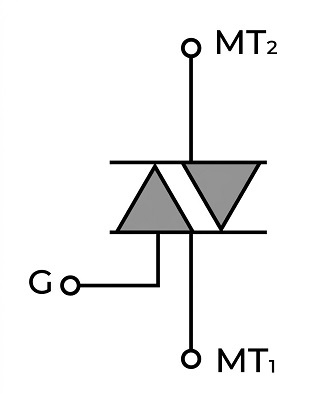

สัญลักษณ์ TRIAC

อุปกรณ์นี้มีลักษณะเหมือนกับ SCR สองตัวที่ต่อกลับขั้วกัน โดยต่อขั้วเกตเข้าด้วยกัน ดังนั้นจึงทำหน้าที่เป็นสวิตช์แบบสองทิศทางเพื่อส่งผ่านกระแสไฟฟ้าในสองทิศทางเมื่อเกตถูกกระตุ้น เป็นอุปกรณ์สามขั้ว ประกอบด้วยขั้วหลัก 1 (MT1) ขั้วหลัก 2 (MT2) และเกต ขั้ว MT1 และ MT2 ใช้สำหรับเชื่อมต่อกับวงจรโหลด ในขณะที่เกตใช้สำหรับควบคุมการกระตุ้น เกตสามารถถูกกระตุ้นได้ด้วยแรงดันบวกหรือแรงดันลบ

เมื่อขั้ว MT2 มีแรงดันเป็นบวกเมื่อเทียบกับขั้ว MT1 และเกตได้รับสัญญาณกระตุ้นเป็นบวก SCR ด้านหนึ่งของ TRIAC จะทำงานและวงจรจะเริ่มนำกระแส อย่างไรก็ตาม หากขั้ว MT2 และ MT1 สลับขั้วกัน และมีการป้อนสัญญาณลบเข้าที่เกต SCR อีกด้านหนึ่งของ TRIAC จะทำงาน เมื่อกระแสเกตถูกตัดออก TRIAC จะยังคงนำกระแสต่อไปจนกว่ากระแสหลักจะลดลงต่ำกว่ากระแสคงค้าง

การก่อสร้าง TRIAC

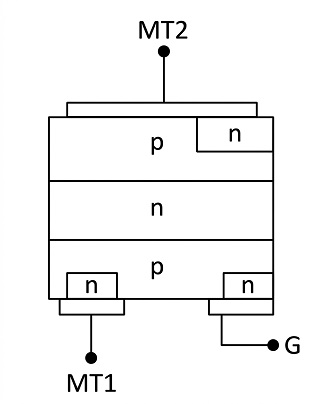

โครงสร้างของ TRIAC แสดงไว้ในภาพด้านล่าง ประกอบด้วยโครงสร้างหลายชั้นและบริเวณโดปปิงหลายบริเวณ การออกแบบขั้วเกตควรใช้หน้าสัมผัสแบบโอห์มิกโดยใช้บริเวณ P และ N ที่เหมาะสม เพื่อให้ตัวอุปกรณ์สามารถทำงานได้ทั้งสองขั้ว แม้ว่าจะเป็นอุปกรณ์แบบสองทิศทาง แต่กระแสและแรงดันของอุปกรณ์นี้สามารถอ้างอิงกับ MT1 ได้เช่นเดียวกับกรณีของอุปกรณ์อ้างอิง เพื่อช่วยลดความสับสน

ในกรณีของ SCR ขั้วต่อของ TRIAC สามารถระบุได้ด้วย MT1 และ MT2 เช่นเดียวกับการระบุแอโนดและแคโทด และขั้วต่อเกตสามารถระบุได้ด้วย “G” เช่นเดียวกับไทริสเตอร์ ขั้วต่อเกต “G” เชื่อมต่อกับบริเวณ P2 และ N4 ผ่านหน้าสัมผัสโลหะ และอยู่ใกล้กับขั้วต่อ MT1

การเชื่อมต่อของ MT1 สามารถทำได้ทั้งกับบริเวณ P2 และ N2 ในขณะที่ MT2 สามารถเชื่อมต่อกับบริเวณ P1 และ N3 ได้ ดังนั้น ขั้วต่อทั้งสอง ได้แก่ MT1 และ MT2 จึงเชื่อมต่อกับบริเวณ P และ N ของอุปกรณ์ ด้วยวิธีนี้ กระแสระหว่างขั้วต่อทั้งสองสามารถไหลผ่านชั้นต่างๆ ภายในอุปกรณ์ได้

เมื่อเปรียบเทียบกับ MT1 ใน TRIAC ที่ได้รับไบแอสไปข้างหน้า ขั้ว MT2 จะมีศักย์เป็นบวก ดังนั้น TRIAC จะทำงานในโหมดบล็อกไปข้างหน้าจนกว่าแรงดันตกคร่อม TRIAC จะถึงแรงดันเบรกโอเวอร์ที่ทำให้เกิดการนำกระแส ในทำนองเดียวกัน ขั้ว MT2 จะมีศักย์เป็นลบเมื่อ TRIAC ได้รับไบแอสย้อนกลับเมื่อเทียบกับ MT1 และอุปกรณ์จะทำงานในโหมดบล็อกย้อนกลับ TRIAC สามารถนำไฟฟ้าได้โดยการใช้แรงดันบวกหรือลบที่ขั้วเกต

การกระตุ้น TRIAC

เมื่อแรงดันไฟฟ้าที่จ่ายให้กับ TRIAC ถึงแรงดันเบรกโอเวอร์ TRIAC ก็จะเข้าสู่สถานะนำไฟฟ้า อย่างไรก็ตาม เทคนิคที่นิยมใช้มากที่สุดในการเปิด TRIAC คือการจ่ายสัญญาณเกตบวกหรือสัญญาณเกตลบ

ในกรณีที่กระแสที่ขั้วเกตมีค่าสูง แรงดันไฟฟ้าที่จำเป็นในการเปิด TRIAC ก็จะต่ำลง และ TRIAC สามารถเปิดได้ในทั้งสองขั้วตามสัญญาณเกต การทำงานของ TRIAC สามารถเกิดขึ้นได้ในสี่โหมดดังต่อไปนี้

ขั้ว MT2 มีศักย์เป็นบวกเมื่อเทียบกับ MT1 และเกตมีศักย์เป็นบวกเมื่อเทียบกับ MT1

ขั้ว MT2 มีศักย์เป็นบวกเมื่อเทียบกับ MT1 และเกตมีศักย์เป็นลบเมื่อเทียบกับ MT1

ขั้ว MT2 มีศักย์เป็นลบเมื่อเทียบกับ MT1 และเกตมีศักย์เป็นลบเมื่อเทียบกับ MT1

ขั้ว MT2 มีศักย์เป็นลบเมื่อเทียบกับ MT1 และเกตมีศักย์เป็นบวกเมื่อเทียบกับ MT1

โหมด-1

ในโหมดนี้ เมื่อเทอร์มินัล MT2 มีศักย์เป็นบวกเมื่อเทียบกับเทอร์มินัล MT1 กระแสไฟฟ้าจะไหลในทิศทาง P1-N1-P2-N2 ในขณะเดียวกัน รอยต่อระหว่างชั้นต่างๆ เช่น P1-N1 และ P2-N2 จะได้รับไบแอสไปข้างหน้า ในขณะที่รอยต่อระหว่าง N1-P2 จะได้รับไบแอสย้อนกลับ เมื่อได้รับสัญญาณบวกที่ขั้วเกต รอยต่อระหว่าง P2-N2 จะได้รับไบแอสไปข้างหน้าและเกิดการนำกระแส

โหมด 2

เมื่อขั้ว MT2 เป็นบวกและสัญญาณเกตเป็นลบ การไหลของกระแสไฟฟ้าจะเป็นไปในลักษณะเดียวกับเส้นทางหลัก P1-N1-P2-N2 แต่ในที่นี้ รอยต่อระหว่าง P2-N2 จะได้รับไบแอสไปข้างหน้า และพาหะนำกระแสจะถูกฉีดเข้าสู่บริเวณ P2 เพิ่มเติม

โหมด 3

เมื่อขั้ว MT2 เป็นบวก และมีการจ่ายสัญญาณลบให้กับขั้วเกต กระแสไฟฟ้าจะไหลตามทิศทาง P2-N1-P2-N2 ในขณะเดียวกัน รอยต่อระหว่างชั้นต่างๆ เช่น P2-N1 และ P1-N4 จะได้รับไบแอสไปข้างหน้า ในขณะที่รอยต่อระหว่าง N1-P1 จะได้รับไบแอสย้อนกลับ ดังนั้น TRIAC นี้จะทำงานในสภาวะไบแอสย้อนกลับ

โหมด 4

เมื่อขั้ว MT2 เป็นลบและขั้วเกตถูกกระตุ้นด้วยสัญญาณบวก รอยต่อระหว่าง P2-N2 จะได้รับไบแอสไปข้างหน้า และพาหะนำกระแสจะถูกฉีดเข้าสู่บริเวณดังกล่าว ด้วยวิธีนี้ TRIAC จะเปิดทำงาน โดยปกติแล้ว TRIAC จะไม่ทำงานในสภาวะเช่นนั้น เนื่องจากโหมดนี้มีความไวต่ออัตราการเปลี่ยนแปลงของกระแส (di/dt) สูง

การกระตุ้น TRIAC ในโหมด 2 และ 3 มีประสิทธิภาพสูง สามารถใช้สัญญาณเกตที่เป็นลบได้ในกรณีที่ต้องการความสามารถในการกระตุ้นสูง การกระตุ้นในโหมด 1 มีความไวมากกว่าเมื่อเทียบกับโหมดอื่นๆ เช่น 2 และ 3 แต่จะใช้สัญญาณเกตที่เป็นบวกในการกระตุ้น โหมดที่ใช้บ่อยที่สุดคือ 2 และ 3

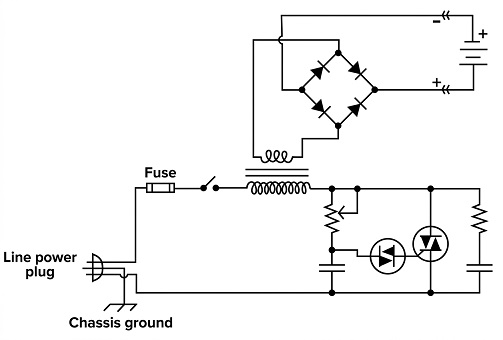

วงจรการใช้งานพื้นฐานของ TRIAC แสดงไว้ในภาพ โดยทั่วไปแล้ว TRIAC มีขั้วต่อสามขั้ว คือ M1, M2 และขั้วเกต TRIAC โหลดหลอดไฟ และแหล่งจ่ายแรงดันจะต่ออนุกรมกัน เมื่อเปิดในช่วงครึ่งรอบบวก กระแสไฟฟ้าจะไหลผ่านหลอดไฟ ตัวต้านทาน และ TRIAC โดยสัญญาณกระตุ้นที่ขา 1 ของออปโตคัปเปลอร์จะทำให้ขา 4 และ 6 เริ่มนำกระแสจากขั้วบวกไปยังขั้วเกต จากนั้นหลอดไฟจะส่องสว่างในช่วงครึ่งรอบนั้นโดยกระแสจะไหลผ่านขั้ว M2 และ M1 ของ TRIAC

ในครึ่งรอบลบ สิ่งเดียวกันจะเกิดขึ้นอีกครั้ง จากนั้นหลอดไฟจะส่องสว่างในทั้งสองครึ่งรอบอย่างต่อเนื่อง โดยขึ้นอยู่กับจังหวะการกระตุ้นที่ออปโตคัปเปลอร์ ดังที่แสดงในแผนภูมิด้านล่าง หากใช้มอเตอร์แทนหลอดไฟ กำลังไฟฟ้าจะถูกควบคุม ส่งผลให้สามารถควบคุมความเร็วของมอเตอร์ได้

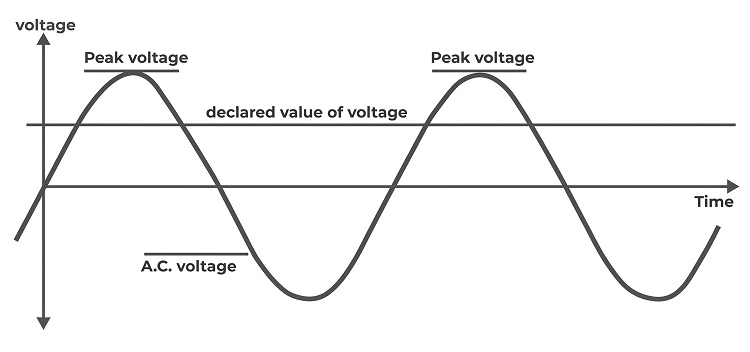

การกระตุ้น TRIAC

TRIAC มีโหมดการกระตุ้น 4 โหมดที่เป็นไปได้:

1. แรงดันบวกที่ MT2 และพัลส์บวกที่เกต
2. แรงดันบวกที่ MT2 และพัลส์ลบที่เกต
3. แรงดันลบที่ MT2 และพัลส์บวกที่เกต
4. แรงดันลบที่ MT2 และพัลส์ลบที่เกต

VI. คุณลักษณะของ TRIAC

‍

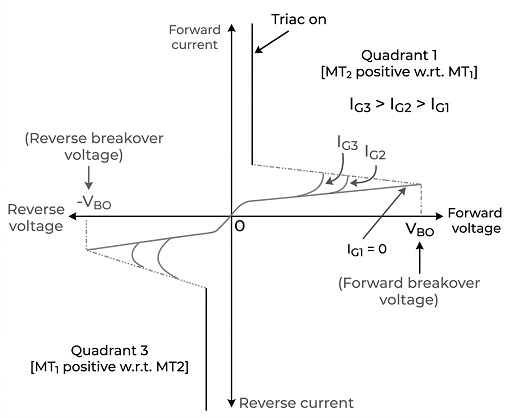

TRIAC ประกอบด้วย SCR สองตัวที่ต่อกลับขั้วกัน มันทำงานได้สี่โหมด ในตอนแรก TRIAC ทำงานในโหมดเดินหน้าและโหมดกลับทิศทาง โดยมีกระแสรั่วไหลเพียงเล็กน้อย เมื่อแรงดันไฟฟ้าที่ขั้ว MT2 เพิ่มขึ้น และเมื่อแรงดันไฟฟ้านั้นเกินแรงดันเบรกโอเวอร์ TRIAC จะเริ่มนำกระแส กระแสจะเริ่มไหล และแรงดันไฟฟ้าที่ขั้วเกตจะควบคุมการไหลของกระแสนี้

ควอดแรนต์ที่หนึ่ง (I)

• ในบริเวณนี้ ทั้ง MT1 (Main Terminal 1) และ MT2 (Main Terminal 2) มีค่าเป็นบวกเมื่อเทียบกับขั้วเกต
• เมื่อมีการจ่ายแรงดันบวกเข้าที่ขั้วเกต TRIAC จะทำงานในโหมดไปข้างหน้า ทำให้กระแสไฟฟ้าไหลผ่านได้
• TRIAC จะนำกระแสในช่วงครึ่งรอบบวกของรูปคลื่น AC

ควอดแรนต์ที่สอง (II)

• MT1 มีค่าเป็นลบ และ MT2 มีค่าเป็นบวกเมื่อพิจารณาจากขั้วเกต
• การจ่ายแรงดันบวกไปยังขั้วเกตเช่นเดียวกับกรณีของ MT1 จะทำให้ TRIAC ทำงานและนำกระแส
• อุปกรณ์นี้ทำงานในช่วงครึ่งรอบลบของรูปคลื่นกระแสสลับ

ควอดแรนต์ที่สาม (III)

• ทั้ง MT1 และ MT2 มีค่าเป็นลบเมื่อพิจารณาจากขั้วเกต
• เมื่อจ่ายแรงดันลบเข้าที่ขั้วเกตเช่นเดียวกับ MT2 แรงดันนี้จะทำให้ TRIAC ทำงานในช่วงครึ่งรอบลบ
• ส่วนนี้ช่วยให้สามารถควบคุมกำลังไฟฟ้าในครึ่งรอบลบของรูปคลื่นกระแสสลับได้

ควอดแรนต์ที่สี่ (IV)

• MT1 มีค่าเป็นบวก และ MT2 มีค่าเป็นลบเมื่อพิจารณาจากขั้วเกต
• เมื่อจ่ายแรงดันลบเข้าที่ขั้วเกต แรงดันนี้จะทำให้ TRIAC ทำงานในช่วงครึ่งรอบบวก
• ส่วนนี้ช่วยควบคุมกำลังไฟฟ้าในครึ่งรอบบวกของรูปคลื่นกระแสสลับได้

ประเภทของ TRIAC

โดยทั่วไปแล้ว TRIAC มีหลายประเภทดังต่อไปนี้:

• TRIAC อเนกประสงค์: TRIAC เหล่านี้มีความยืดหยุ่นและเหมาะสำหรับการใช้งานหลากหลายประเภท โดยทั่วไปจะใช้ในอุปกรณ์หรี่ไฟ ตัวควบคุมความเร็วของมอเตอร์ และวงจรควบคุมกำลังไฟฟ้ากระแสสลับอื่นๆ ที่ใช้งานทั่วไป
• TRIAC แบบเกตไวต่อสัญญาณกระตุ้น: TRIAC แบบเกตไวต่อสัญญาณกระตุ้นต้องการกระแสกระตุ้นที่ต่ำกว่าและตอบสนองต่อสัญญาณควบคุมได้ดีมาก เหมาะสำหรับงานที่ต้องการสัญญาณควบคุมกำลังต่ำ
• TRIAC ที่มีความสามารถในการสลับกระแสสูง: TRIAC เหล่านี้ได้รับการออกแบบมาเพื่อรองรับอัตราการเปลี่ยนแปลงของกระแส (di/dt) ที่สูง โดยส่วนใหญ่มักใช้ในงานที่ต้องการการสลับกระแสอย่างรวดเร็วเพื่อลดความเสี่ยงของการทำงานผิดพลาด
• TRIAC อุณหภูมิสูง: TRIAC เหล่านี้ได้รับการออกแบบมาให้ทำงานได้อย่างมีประสิทธิภาพที่อุณหภูมิสูง มีการใช้งานในสภาวะที่การระบายความร้อนเป็นปัจจัยสำคัญ
• TRIAC ที่มีกระแสคงค้างต่ำ: TRIAC ที่มีกระแสคงค้างต่ำต้องการกระแสที่ต่ำกว่าเพื่อรักษาการนำไฟฟ้าเมื่อถูกกระตุ้น คุณสมบัตินี้มีประโยชน์ในแอปพลิเคชันที่ต้องการจำกัดการใช้พลังงาน
• การเปลี่ยนแปลงของกระแสทริกเกอร์ที่เกต: TRIAC มีให้เลือกใช้หลายแบบตามค่ากระแสทริกเกอร์ที่เกต TRIAC มาตรฐานจะมีกระแสทริกเกอร์ที่เกตตามค่าที่กำหนด ในขณะที่แบบที่มีกระแสทริกเกอร์สูงและต่ำมีไว้เพื่อตอบสนองความต้องการใช้งานเฉพาะด้าน
• TRIAC แบบไม่มีวงจรสนับเบอร์: TRIAC แบบไม่มีวงจรสนับเบอร์มีวงจรสนับเบอร์ในตัวเพื่อดูดซับพลังงานที่เกิดขึ้นระหว่างการเปลี่ยนแปลงแรงดันไฟฟ้า ซึ่งช่วยลดความจำเป็นในการใช้วงจรสนับเบอร์ภายนอกและช่วยปรับปรุงการออกแบบในบางแอปพลิเคชัน

การหรี่ไฟแบบ TRIAC

การหรี่ไฟด้วย TRIAC เป็นวิธีที่ใช้ในการควบคุมความสว่างของหลอดไฟ โดยเฉพาะหลอดไฟ LED หรือหลอดไส้ที่สามารถหรี่ไฟได้ วิธีนี้เกี่ยวข้องกับการใช้ TRIAC (Triode for Alternating Current) เพื่อควบคุมกระแสไฟฟ้าที่ส่งไปยังโหลด ทำให้สามารถปรับความสว่างได้อย่างราบรื่นและสม่ำเสมอ

ต่อไปนี้คือคำอธิบายทีละขั้นตอนเกี่ยวกับการหรี่ไฟด้วย TRIAC:

• แหล่งจ่ายไฟกระแสสลับ (AC) - การทำงานของวงจรหรี่ไฟ TRIAC เริ่มต้นด้วยแหล่งจ่ายไฟกระแสสลับ (AC) ในการใช้งานส่วนบุคคลและเชิงพาณิชย์ แหล่งจ่ายไฟ AC นี้มักเป็นแหล่งจ่ายมาตรฐานจากระบบไฟฟ้าหลัก
• ส่วนประกอบ TRIAC - TRIAC เป็นอุปกรณ์เซมิคอนดักเตอร์สามขั้วที่ทำหน้าที่เป็นสวิตช์สำหรับควบคุมกำลังไฟฟ้ากระแสสลับ สามารถนำกระแสได้สองทิศทาง ทำให้สามารถควบคุมกำลังไฟฟ้าได้ทั้งในช่วงครึ่งรอบบวกและครึ่งรอบลบของรูปคลื่นกระแสสลับ
• สัญญาณควบคุม - เพื่อควบคุม TRIAC และกำลังไฟฟ้าที่ส่งไปยังโหลด จะมีการส่งสัญญาณควบคุมไปยังขั้วเกตของ TRIAC สัญญาณนี้มักสร้างขึ้นโดยวงจรหรี่ไฟแบบควบคุมเฟส
• การปรับมุมการจุดระเบิด - TRIAC จะเริ่มทำงานที่จุดใดจุดหนึ่งในแต่ละครึ่งรอบของรูปคลื่นแรงดันไฟฟ้ากระแสสลับ การกำหนดจุดเริ่มทำงานนี้ ซึ่งเรียกว่ามุมการจุดระเบิด จะเป็นตัวกำหนดส่วนของรูปคลื่นที่พลังงานจะถูกส่งไปยังโหลด การเปลี่ยนมุมการจุดระเบิดจะควบคุมปริมาณพลังงานที่ส่งไปยังโหลดได้
• ความสว่างที่ปรับได้ - โดยการเปลี่ยนมุมการยิง พลังงานที่ส่งไปยังโหลดจะเปลี่ยนแปลงไป หากมุมการยิงอยู่ใกล้กับจุดเริ่มต้นของครึ่งรอบ พลังงานจะถูกส่งไปยังโหลดมากขึ้น ทำให้แสงสว่างมากขึ้น ในทางกลับกัน หากมุมการยิงอยู่ใกล้กับจุดสิ้นสุดของครึ่งรอบ พลังงานที่ส่งไปจะน้อยลง ทำให้แสงสว่างน้อยลง
• การหรี่ไฟแบบราบรื่น - ระบบหรี่ไฟ TRIAC ช่วยให้สามารถปรับระดับความสว่างได้อย่างราบรื่นและคงที่โดยไม่มีการเปลี่ยนแปลงหรือการกะพริบที่สังเกตได้ ซึ่งเป็นประโยชน์อย่างยิ่งในการปรับระดับแสงให้เหมาะสมกับสถานการณ์ต่างๆ
• ความเข้ากันได้กับโหลดต่างๆ - การหรี่ไฟด้วย TRIAC มักใช้กับหลอดไส้ แต่ก็สามารถใช้งานได้กับ LED แบบหรี่ไฟได้บางชนิดและหลอดฟลูออเรสเซนต์ขนาดเล็กบางชนิดเช่นกัน อย่างไรก็ตาม ไม่ใช่หลอดไฟทุกชนิดที่จะใช้งานร่วมกับตัวหรี่ไฟ TRIAC ได้ ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องตรวจสอบข้อกำหนดและตรวจสอบให้แน่ใจว่าใช้งานร่วมกันได้

ข้อดีของ TRIAC

• ต้นทุนต่ำ: โดยทั่วไปแล้ว TRIAC มีราคาถูกและหาซื้อได้ง่าย ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับแอปพลิเคชันบางอย่าง
• การควบคุมกำลังไฟฟ้ากระแสสลับ: TRIAC ถูกนำมาใช้เพื่อควบคุมกำลังไฟฟ้าที่ส่งไปยังอุปกรณ์ไฟฟ้ากระแสสลับ เช่น ไฟส่องสว่าง เครื่องทำความร้อน และมอเตอร์ขนาดเล็ก สามารถเปิดและปิดการนำกระแส AC ได้ ทำให้เหมาะสำหรับการหรี่ไฟหรือควบคุมความเร็วมอเตอร์
• ควบคุมง่าย: TRIAC สามารถควบคุมได้โดยใช้อุปกรณ์กำลังต่ำ เช่น ไมโครคอนโทรลเลอร์ หรือวงจรทริกเกอร์พื้นฐาน ความง่ายในการควบคุมนี้ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย
• การนำกระแสแบบสองทิศทาง: TRIAC เป็นอุปกรณ์แบบสองทิศทาง หมายความว่าสามารถควบคุมการไหลของกระแสได้ทั้งสองทิศทาง ทำให้เหมาะสำหรับงานไฟฟ้ากระแสสลับที่กระแสเปลี่ยนทิศทางเป็นระยะๆ
• อายุการใช้งานยาวนาน: ชิ้นส่วนอิเล็กทรอนิกส์ที่มีความเสถียรสูง เช่น TRIAC มีอายุการใช้งานยาวนานกว่าสวิตช์หรืออุปกรณ์สวิตชิ่งเชิงกล เนื่องจากไม่มีชิ้นส่วนที่เคลื่อนที่ได้
• ต้นทุนต่ำ: โดยทั่วไปแล้ว TRIAC มีราคาถูกและหาซื้อได้ง่าย ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับแอปพลิเคชันบางอย่าง
• ขนาดเล็กกว่า: TRIAC มีขนาดเล็กและกะทัดรัด ออกแบบมาเพื่อประหยัดพื้นที่ในวงจรไฟฟ้าต่างๆ
• ประสิทธิภาพสูง: โดยทั่วไป TRIAC จะมีแรงดันตกคร่อมต่ำขณะนำกระแส ทำให้การสูญเสียพลังงานค่อนข้างต่ำ ประสิทธิภาพนี้มีความสำคัญอย่างยิ่งในแอปพลิเคชันที่ต้องการลดการสูญเสียพลังงานให้น้อยที่สุด

ข้อเสียของ TRIAC

• ความไวต่อแรงดันไฟฟ้าชั่วขณะ: TRIAC อาจไวต่อแรงดันไฟฟ้าชั่วขณะหรือแรงดันไฟฟ้ากระชาก ซึ่งอาจทำให้เกิดการสวิตชิ่งโดยไม่ตั้งใจหรือทำให้อุปกรณ์เสียหายได้ วงจรป้องกันที่เหมาะสมอาจจำเป็นเพื่อลดปัญหานี้
• การนำไฟฟ้าแบบไม่เป็นเชิงเส้น: การนำไฟฟ้าของ TRIAC ไม่ได้สัมพันธ์โดยตรงกับกระแสไฟฟ้าที่ไหลผ่านเกต ซึ่งอาจทำให้การควบคุมที่แม่นยำทำได้ยากในบางแอปพลิเคชัน
• การกระตุ้นเกต: TRIAC ต้องการสัญญาณกระตุ้นที่เหมาะสมเพื่อให้ทำงานได้อย่างถูกต้อง การตั้งค่าที่ผิดพลาดอาจทำให้เกิดการนำไฟฟ้าที่ไม่พึงประสงค์หรือทำให้อุปกรณ์เสียหาย วงจรภายนอกมักจะต้องสร้างสัญญาณกระตุ้นเกตที่ถูกต้อง
• ใช้ได้เฉพาะกับงานควบคุมกระแสสลับ (AC): TRIAC ถูกออกแบบมาโดยเฉพาะสำหรับงานควบคุมกระแสสลับ (AC) และไม่สามารถนำไปใช้ควบคุมโหลดกระแสตรง (DC) ได้โดยตรง
• ไม่มีการแยกทางไฟฟ้า: TRIAC ไม่มีการแยกทางไฟฟ้าอย่างชัดเจนระหว่างวงจรควบคุมและโหลด ในบางการใช้งาน การขาดการแยกทางไฟฟ้านี้อาจเป็นอันตรายต่อความปลอดภัย หรืออาจต้องใช้อุปกรณ์เพิ่มเติมเพื่อให้เกิดการแยกทางไฟฟ้า
• ความเร็วในการสลับที่จำกัด: TRIAC มีข้อจำกัดด้านความเร็วในการสลับ ซึ่งอาจไม่เหมาะสมสำหรับการใช้งานที่มีความถี่สูง สำหรับการสลับที่รวดเร็วมาก อุปกรณ์อื่นๆ เช่น IGBT หรือ MOSFET อาจเหมาะสมกว่า
• ช่วงแรงดันไฟฟ้าที่จำกัด: โดยทั่วไปแล้ว TRIAC จะใช้ในงานที่มีแรงดันไฟฟ้าต่ำถึงปานกลาง สำหรับงานที่มีแรงดันไฟฟ้าสูง อุปกรณ์อื่นๆ เช่น ไทริสเตอร์กำลังสูง อาจเหมาะสมกว่า
• จำกัดเฉพาะโหลดความต้านทาน: TRIAC เหมาะที่สุดสำหรับการควบคุมโหลดแบบความต้านทาน อาจไม่เหมาะสมสำหรับโหลดแบบเหนี่ยวนำหรือแบบคาปาซิทีฟบางประเภท และอาจต้องใช้อุปกรณ์เพิ่มเติมเพื่อจัดการกับโหลดเหล่านี้ได้อย่างมีประสิทธิภาพ

การประยุกต์ใช้ TRIAC

• ตัวควบคุมกำลังไฟฟ้ากระแสสลับ: TRIAC เป็นส่วนประกอบพื้นฐานในตัวควบคุมกำลังไฟฟ้ากระแสสลับที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าต่างๆ โดยทำหน้าที่เป็นวิธีการปรับเปลี่ยนกำลังไฟฟ้าที่ส่งไปยังโหลดแบบต้านทาน
• วงจรหรี่ไฟ: TRIAC ถูกนำมาใช้กันอย่างแพร่หลายในวงจรหรี่ไฟเพื่อเปลี่ยนความสว่างของแสงไฟ โดยการควบคุมมุมการจุดระเบิดของ TRIAC กำลังไฟที่จ่ายให้กับหลอดไฟสามารถเปลี่ยนแปลงได้ ทำให้สามารถหรี่ไฟได้อย่างราบรื่น
• การควบคุมความเร็วของมอเตอร์: TRIAC ถูกนำมาใช้ในวงจรควบคุมความเร็วของมอเตอร์สำหรับมอเตอร์ไฟฟ้ากระแสสลับแบบเฟสเดียว โดยการควบคุมกำลังไฟฟ้าที่จ่ายให้กับมอเตอร์ จะทำให้ความเร็วของมอเตอร์เปลี่ยนแปลงได้
• แหล่งจ่ายไฟแบบสวิตชิ่ง: ในวงจรแหล่งจ่ายไฟแบบสวิตชิ่งบางวงจร TRIAC ถูกใช้เพื่อควบคุมกำลังไฟฟ้าที่ส่งไปยังโหลด โดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่โหลดเป็นตัวต้านทานและต้องการกำลังไฟฟ้าที่ปรับเปลี่ยนได้
• วงจรทริกเกอร์แบบเปลี่ยนเฟส: TRIAC มักถูกนำมาใช้ในวงจรทริกเกอร์แบบเปลี่ยนเฟสเพื่อควบคุมวงจร AC ที่สามารถปรับกำลังไฟฟ้าได้
• การควบคุมความร้อน: ในการใช้งานที่ต้องการการควบคุมความร้อนของส่วนประกอบต่างๆ อย่างแม่นยำ เช่น ในเตาอบแบบย่างหรือเตาอบไฟฟ้า TRIAC จะถูกนำมาใช้เพื่อควบคุมกำลังไฟฟ้าไปยังองค์ประกอบให้ความร้อน
• การควบคุมความเร็วพัดลม: TRIAC สามารถนำมาใช้ควบคุมความเร็วของพัดลม AC ในระบบทำความเย็นและระบายอากาศได้ โดยการเปลี่ยนมุมการจุดระเบิด ความเร็วของพัดลมสามารถควบคุมได้

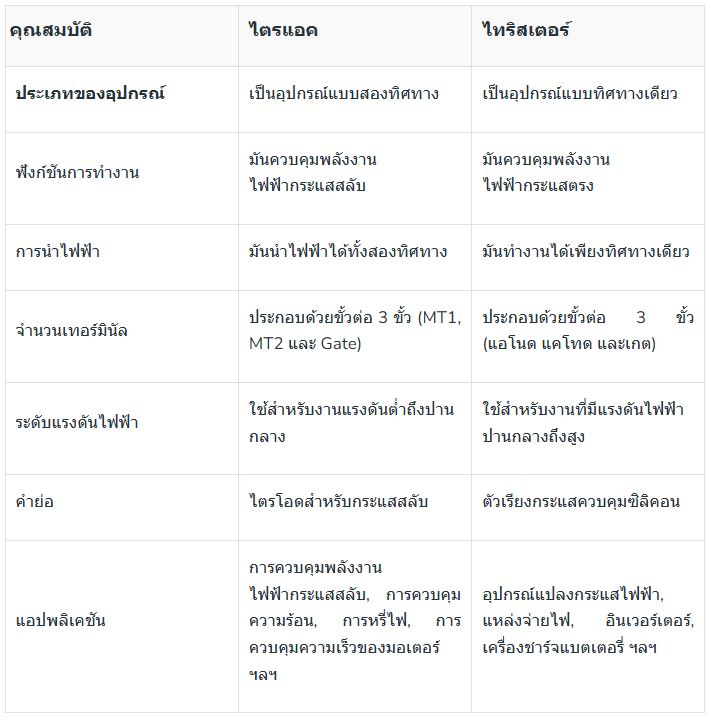

ความแตกต่างระหว่าง TRIAC และ Thyristor

บทสรุป

TRIAC (Triode สำหรับกระแสสลับ) เป็นอุปกรณ์อิเล็กทรอนิกส์แบบโซลิดสเตตที่มีข้อดีและข้อจำกัดบางประการที่ทำให้เหมาะสำหรับการใช้งานควบคุมกำลังไฟฟ้ากระแสสลับโดยเฉพาะ ข้อดีที่สำคัญของ TRIAC ได้แก่ การนำกระแสแบบสองทิศทาง ต้นทุนต่ำ ขนาดกะทัดรัด ควบคุมง่าย ประสิทธิภาพสูง ความน่าเชื่อถือ และการทำงานเงียบ TRIAC มีประโยชน์อย่างยิ่งสำหรับการหรี่ไฟ การควบคุมความเร็วของมอเตอร์ และการควบคุมโหลดไฟฟ้ากระแสสลับต่างๆ

อย่างไรก็ตาม TRIAC ก็มีข้อจำกัดที่ควรพิจารณาขณะวางแผนวงจรและเลือกชิ้นส่วน ข้อจำกัดเหล่านี้ได้แก่ ความไวต่อการเปลี่ยนแปลงของแรงดันไฟฟ้า การนำไฟฟ้าที่ไม่เป็นเชิงเส้น ข้อจำกัดด้านแรงดันและกระแส ความจำเป็นในการระบายความร้อนในงานกำลังสูง และความเหมาะสมที่จำกัดสำหรับโหลดเฉพาะ เช่น โหลดแบบเหนี่ยวนำหรือแบบคาปาซิทีฟ TRIAC เหมาะที่สุดสำหรับโหลดแบบต้านทานและงานแรงดันต่ำถึงปานกลาง

โดยทั่วไป TRIAC เป็นอุปกรณ์สำคัญในอุปกรณ์อิเล็กทรอนิกส์และการออกแบบทางไฟฟ้า แต่ควรใช้งานอย่างเหมาะสมโดยคำนึงถึงข้อดีและข้อเสีย เพื่อให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมีประสิทธิภาพในสถานการณ์การควบคุมกำลังไฟฟ้ากระแสสลับที่เฉพาะเจาะจง การวางแผนและการป้องกันที่เหมาะสมมีความสำคัญอย่างยิ่งต่อการใช้ประโยชน์จากความสามารถและลดข้อจำกัดของ TRIAC
