ตัวต้านทานเป็นส่วนประกอบอิเล็กทรอนิกส์แบบพาสซีฟสองขั้วที่ต้านทานหรือจํากัดการไหลของกระแสไฟฟ้าในวงจร เป็นส่วนประกอบสําคัญที่พบในทุกวงจรในรูปร่างและขนาดต่างๆ เพื่อควบคุมระดับสัญญาณ แบ่งแรงดันไฟฟ้า ใช้อคติ ปกป้องชิ้นส่วนอิเล็กทรอนิกส์อื่นๆ ในวงจร ฯลฯ.

ดังนั้นหากตัวต้านทานล้มเหลวหรือเสียอาจทําให้วงจรล้มเหลวและทําให้อุปกรณ์ใช้งานไม่ได้ คู่มือ DIY นี้จะช่วยคุณค้นหาตัวต้านทานที่ไม่ดีโดยไม่ต้องถอดออกจากวงจรโดยสิ้นเชิงและวัดค่าตัวต้านทานโดยมีหรือไม่มีมัลติมิเตอร์.

ขั้นตอนในการทดสอบตัวต้านทานด้วยมัลติมิเตอร์

เมื่อตัวต้านทานล้มเหลว มักจะไหม้เกรียมหรือไหม้ ส่งผลให้หยุดนํากระแสไฟฟ้า/สัญญาณหรือไม่ต้านทานการไหลของกระแส หากคุณคิดว่าตัวต้านทานในวงจรล้มเหลวหรือจําเป็นต้องทดสอบ ให้ทําตามขั้นตอนเหล่านี้.

ขั้นตอนที่ 1: ปิดแหล่งจ่ายไฟไปยังวงจร

ก่อนที่คุณจะเข้าถึงหรือเริ่มทดสอบวงจรเพื่อหาตัวต้านทานที่ไม่ดีคุณต้องถอดปลั๊กอุปกรณ์ออกจากแหล่งจ่ายไฟหลักเนื่องจากอาจถึงตายได้ หากแบตเตอรี่จ่ายไฟให้กับอุปกรณ์ ให้ถอดออกเพราะอาจทําให้เกิดผลบวกปลอมหรือระบุค่าที่ไม่ถูกต้องระหว่างการทดสอบ.

ขั้นตอนที่ 2: รับมัลติมิเตอร์

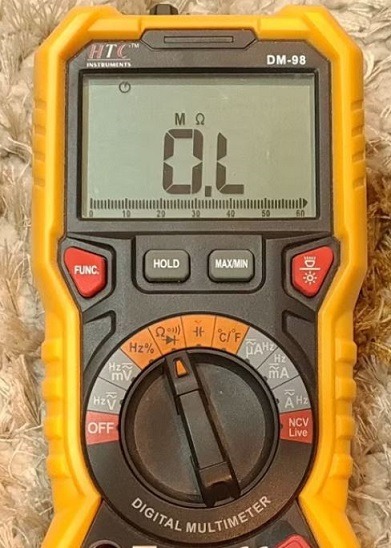

ในการทดสอบหรือค้นหาตัวต้านทานที่ไม่ดีในวงจรคุณต้องมีมัลติมิเตอร์ที่มีการตั้งค่าความต้านทาน (ควรใช้ช่วงอัตโนมัติ) หากคุณมีมัลติมิเตอร์อยู่แล้ว ให้เปลี่ยนแป้นหมุนมัลติมิเตอร์เป็นโหมดความต้านทานหรือการตั้งค่าด้วย Ω (โอห์ม) สัญลักษณ์.

หากคุณไม่เคยใช้มัลติมิเตอร์หรือเป็นมือใหม่, เรียนรู้วิธีใช้มัลติมิเตอร์ ก่อนที่คุณจะดําเนินการต่อ.

นอกจากนี้ ให้ตรวจสอบว่ามีตัวเก็บประจุขนาดใหญ่อยู่ในวงจรหรือไม่ และคายประจุโดยการลัดวงจรขั้วทั้งสองก่อนทําการวัดหรือทดสอบตัวต้านทาน การลัดวงจรขั้วตัวเก็บประจุจะคายประจุจนหมดและป้องกันไม่ให้มัลติมิเตอร์เสียหายหรือแสดงค่าที่ไม่ถูกต้อง ตอนนี้คุณพร้อมที่จะทดสอบตัวต้านทานในวงจรแล้ว.

ขั้นตอนที่ 3: ทดสอบหรือวัดค่าตัวต้านทานโดยใช้มัลติมิเตอร์

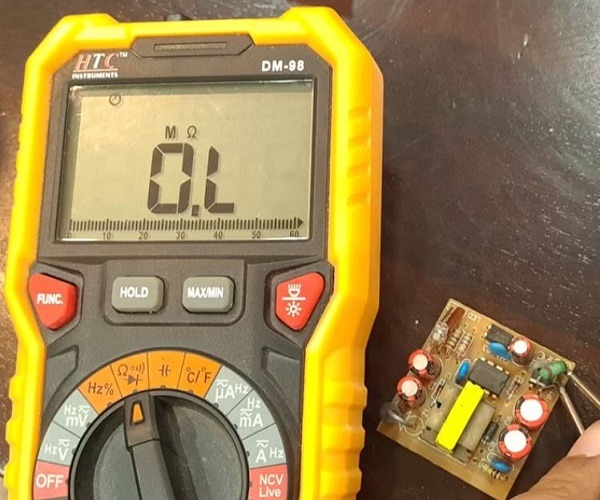

เชื่อมต่อโพรบมัลติมิเตอร์เข้ากับตัวต้านทานบนวงจรที่คุณคิดว่าไม่ดีหรือดูไหม้เกรียมหรือไหม้เกรียม คุณสามารถสัมผัสโพรบเข้ากับขั้วตัวต้านทานหรือข้อต่อที่บัดกรีบนบอร์ดเพื่อทดสอบตัวต้านทาน.

อย่างไรก็ตาม ขอแนะนําให้คุณถอดขั้วของตัวต้านทานตัวใดขั้วหนึ่งออกจากวงจรเพื่อให้ได้ผลการทดสอบและค่าที่ถูกต้อง หลังจากเชื่อมต่อโพรบเข้ากับขั้วตัวต้านทานแล้ว ให้ตรวจสอบค่าบนมัลติมิเตอร์.

หากตัวต้านทานใช้ได้มัลติมิเตอร์จะแสดงค่าเป็น Ω, kΩ หรือ MΩ อย่างไรก็ตาม หากตัวต้านทานเสียหรือเสียหาย มัลติมิเตอร์อาจแสดง 0 หรือ 1.

หากค่า 0 ปรากฏขึ้นแสดงว่าตัวต้านทานเสียหายและกระแสไม่สามารถผ่านได้ หากค่าเป็น 1 แสดงว่าตัวต้านทานเสียหายทําให้กระแสทั้งหมดไหลผ่านได้กล่าวคือไม่ต้านทานการไหลของกระแสอีกต่อไป คุณต้องเปลี่ยนตัวต้านทานด้วยตัวต้านทานที่มีค่าเท่ากันในทั้งสองกรณี.

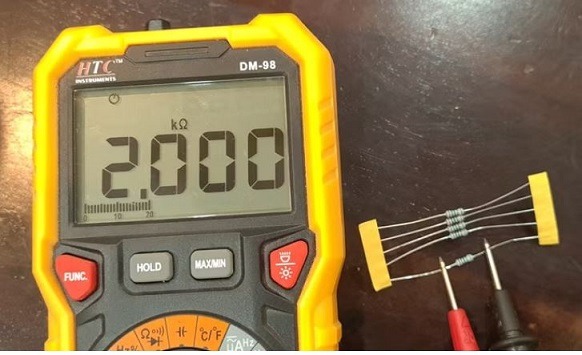

ในการทดสอบค่าตัวต้านทานแต่ละตัว (นอกวงจร) ให้ต่อสายโพรบมัลติมิเตอร์เข้ากับขั้วทั้งสองของตัวต้านทาน ไม่สําคัญว่าจะไปทางไหน เนื่องจากตัวต้านทานไม่ใช่ส่วนประกอบที่มีทิศทาง ตรวจสอบให้แน่ใจว่าแป้นหมุนมัลติมิเตอร์อยู่ในโหมดการวัดความต้านทาน จากนั้นตรวจสอบค่าบนมัลติมิเตอร์.

หากคุณไม่มีมัลติมิเตอร์แบบปรับช่วงอัตโนมัติ มัลติมิเตอร์อาจแสดงค่า 1 ซึ่งบ่งชี้ว่าค่าตัวต้านทานสูงเกินไปที่จะวัดได้ ในกรณีเช่นนี้ ให้หมุนแป้นหมุนบนมัลติมิเตอร์ไปที่การตั้งค่าความต้านทานที่สูงขึ้น หากยังคงแสดง 1 แสดงว่าตัวต้านทานอาจเสียหายและจําเป็นต้องเปลี่ยน.

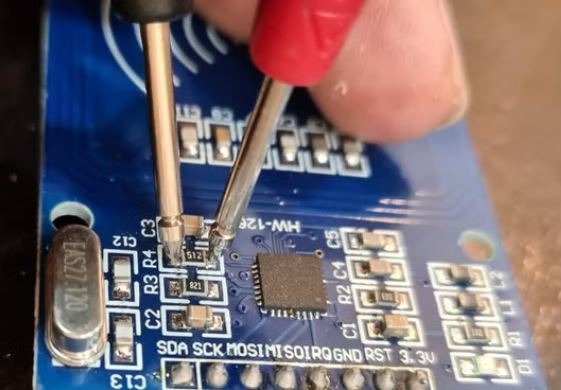

ในทํานองเดียวกันในการตรวจสอบว่าตัวต้านทาน SMD (อุปกรณ์ติดตั้งบนพื้นผิว) ทํางานหรือไม่คุณสามารถทดสอบหรือวัดค่าตัวต้านทาน SMD เชื่อมต่อโพรบมัลติมิเตอร์สองตัวเข้ากับขั้วตัวต้านทาน SMD และตรวจสอบค่าบนมัลติมิเตอร์.

การค้นหาค่าตัวต้านทานโดยไม่ต้องใช้มัลติมิเตอร์

คุณไม่สามารถวัดค่าตัวต้านทานที่ลัดวงจรหรือเสียหายโดยใช้มัลติมิเตอร์ได้ อย่างไรก็ตาม คุณสามารถ อ่านแถบสีบนตัวต้านทานเพื่อค้นหาค่า.

ตัวอย่างเช่น หากตัวต้านทานสี่แบนด์มาตรฐาน (ฟิล์มโลหะ ฟิล์มคาร์บอน หรือฟิล์มออกไซด์ของโลหะ) มีสีแดง สีดํา สีแดง เป็นสามแถบแรก ค่าของมันสามารถคํานวณได้ดังนี้:

20 x 10² = 2,000Ω (โอห์ม) หรือ 2kΩ (กิโลโอห์ม)

ค่าตัวต้านทาน SMD

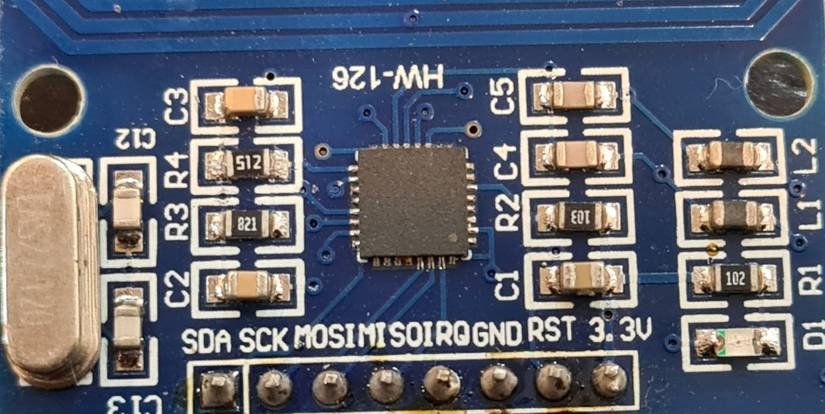

แทนที่จะเป็นแถบสีตัวต้านทาน SMD จะมีตัวเลขสามหรือสี่หลักเขียนอยู่ซึ่งคุณสามารถตีความเพื่อคํานวณค่าตัวต้านทานได้ ในตัวต้านทาน SMD สามหลัก หลักที่สามระบุค่าดัชนี/กําลังของตัวคูณ 10x.

ตัวอย่างเช่น ตัวต้านทาน SMD ที่มีค่า 102 บ่งชี้ 10 (ตัวเลขสองหลักแรก) X 10² (หลักที่สาม) = 1000Ω หรือ 1kΩ.

512 = 51 x 10² = 5,100Ω หรือ 5.1kΩ

821 = 82 x 10¹ = 820Ω หรือ 0.820kΩ

ในตัวต้านทาน SMD สี่หลัก ค่าที่สี่ระบุค่าดัชนี/กําลังของตัวคูณ 10x ตัวอย่างเช่น, 8210 = 821 x 10º = 821Ω. ในทํานองเดียวกัน, 8211 = 821 x 10¹ = 8,210Ω (8.21kΩ) และ 8212 = 821 x 10² = 82,100Ω (82.1kΩ).

หากมี R ค่าระหว่างตัวเลขตัวต้านทาน SMD จะระบุจุดทศนิยม ตัวอย่างเช่น 1R50 หรือ 1R5 คือ 1.5Ω.

เมื่อคุณพบค่าตัวต้านทานแล้ว ให้เปลี่ยนตัวต้านทานที่เสียหายด้วยตัวต้านทานใหม่ คุณสามารถรับตัวต้านทานใหม่ได้จากงานอดิเรกใกล้เคียงหรือร้านขายชิ้นส่วนอิเล็กทรอนิกส์ออนไลน์ และเปลี่ยนตัวต้านทานที่ไม่ดีโดยการถอดบัดกรีแล้วบัดกรีตัวต้านทานใหม่ หากคุณไม่มีประสบการณ์หรือไม่เคยบัดกรีส่วนประกอบ, เรียนรู้วิธีการบัดกรี.

การเปลี่ยนตัวต้านทานที่ไม่ดีช่วยแก้ไขวงจรได้หรือไม่?

ไม่จําเป็น. หากตัวต้านทานเสียหายเนื่องจากส่วนประกอบอื่นๆ ในวงจรทํางานผิดปกติหรือแหล่งจ่ายไฟสูง คุณต้องตรวจสอบแหล่งที่มาของปัญหา เนื่องจากตัวต้านทานใหม่อาจอยู่ได้ไม่นานและอาจต้องเปลี่ยนในไม่ช้า.

อย่างไรก็ตาม มันคุ้มค่าที่จะลอง หากตัวต้านทานล้มเหลวเนื่องจากปัญหาชั่วคราว เช่น แรงดันไฟกระชาก คุณสามารถใช้อุปกรณ์ป้องกันไฟกระชากเพื่อป้องกันวงจรและเครื่องใช้ไฟฟ้าของคุณ.
