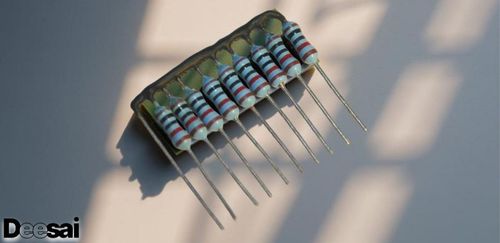

ทำความเข้าใจเกี่ยวกับอาร์เรย์ตัวต้านทาน

อาร์เรย์ตัวต้านทาน หรือที่รู้จักกันในชื่อเครือข่ายตัวต้านทาน เป็นส่วนประกอบสำคัญของวงจรอิเล็กทรอนิกส์หลายชนิด โดยพื้นฐานแล้ว ตัวต้านทานเหล่านี้คือกลุ่มของตัวต้านทานที่รวมกันและบรรจุอยู่ภายในเคสหรือชิปตัวเดียว ซึ่งช่วยประหยัดพื้นที่ในการออกแบบวงจร

โครงสร้างของอาร์เรย์ตัวต้านทาน

อาร์เรย์ตัวต้านทานโดยทั่วไปประกอบด้วยตัวต้านทานแต่ละตัวหลายตัวที่เชื่อมต่อกันในรูปแบบเฉพาะ รูปแบบที่พบมากที่สุดคือวงจรแบบอนุกรม วงจรแบบขนาน และวงจรแบบผสม รูปแบบเหล่านี้มีคุณสมบัติทางไฟฟ้าที่แตกต่างกัน ทำให้สามารถนำไปใช้งานได้หลากหลาย

การกำหนดค่าแบบอนุกรม: ในการจัดเรียงแบบนี้ ตัวต้านทานจะเชื่อมต่อแบบปลายต่อปลาย ความต้านทานรวมในวงจรอนุกรมคือผลรวมของความต้านทานแต่ละตัว

การกำหนดค่าแบบขนาน: ตัวต้านทานในการกำหนดค่าแบบขนานจะใช้ปลายทั้งสองด้านของขั้วต่อร่วมกัน ในการกำหนดค่านี้ ความต้านทานรวมจะน้อยกว่าค่าความต้านทานที่น้อยที่สุดในอาร์เรย์

การกำหนดค่าแบบผสม: วงจรผสมประกอบด้วยทั้งแบบอนุกรมและแบบขนาน ความต้านทานรวมสามารถคำนวณได้โดยใช้กฎเฉพาะที่เกี่ยวข้องกับการรวมกันของตัวต้านทาน

ประเภทของอาร์เรย์ตัวต้านทาน

อาร์เรย์ตัวต้านทานมีหลายรูปแบบ แต่ละแบบมีคุณสมบัติและการใช้งานเฉพาะตัว มีสองประเภทหลักๆ คือ อาร์เรย์ตัวต้านทานแบบแยก และอาร์เรย์ตัวต้านทานแบบบัส

อาร์เรย์ตัวต้านทานแบบแยก: อาร์เรย์ตัวต้านทานประเภทนี้ประกอบด้วยตัวต้านทานแต่ละตัวที่เป็นอิสระจากกันโดยสิ้นเชิง ซึ่งหมายความว่าไม่มีการเชื่อมต่อทางไฟฟ้าระหว่างตัวต้านทาน ทำให้เหมาะสำหรับการใช้งานที่ต้องการแรงดันตกคร่อมหลายจุดแยกกัน

อาร์เรย์ตัวต้านทานแบบบัส: ในทางกลับกัน อาร์เรย์ตัวต้านทานแบบบัสจะมีขั้วหนึ่งของตัวต้านทานแต่ละตัวเชื่อมต่อกับสายบัสร่วม การกำหนดค่านี้มักใช้เมื่อต้องการแรงดันไฟฟ้าหรือกระแสไฟฟ้าร่วมกันระหว่างตัวต้านทานหลายตัว

ไม่ว่าจะประเภทใด อาร์เรย์ตัวต้านทานก็มีบทบาทสำคัญในโลกอิเล็กทรอนิกส์ อาร์เรย์ตัวต้านทานช่วยให้วิศวกรและนักออกแบบสามารถรวมตัวต้านทานหลายตัวเข้ากับวงจรได้อย่างมีประสิทธิภาพ จึงช่วยเพิ่มประสิทธิภาพทั้งด้านพื้นที่และประสิทธิภาพการทำงาน

การประยุกต์ใช้ของอาร์เรย์ตัวต้านทาน

อาร์เรย์ตัวต้านทานมีการใช้งานในระบบอิเล็กทรอนิกส์หลากหลายประเภทเนื่องจากคุณสมบัติที่หลากหลาย ต่อไปนี้คือตัวอย่างการใช้งานทั่วไป:

ตัวแปลงดิจิทัลเป็นแอนะล็อก (DAC): DAC ใช้อาร์เรย์ตัวต้านทานเพื่อแปลงสัญญาณดิจิทัลให้เป็นสัญญาณอนาล็อก อาร์เรย์ตัวต้านทานช่วยสร้างระดับแรงดันไฟฟ้าที่แตกต่างกันซึ่งจำเป็นสำหรับการแปลงนี้

ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC): เช่นเดียวกับ DAC อาร์เรย์ตัวต้านทานจะถูกใช้ใน ADC เพื่อสร้างระดับอ้างอิงแรงดันไฟฟ้าที่จำเป็นสำหรับกระบวนการแปลง

ตัวต้านทานแบบดึงขึ้นหรือดึงลง: ในวงจรดิจิทัล อาร์เรย์ตัวต้านทานมักใช้เป็นตัวต้านทานแบบดึงขึ้นหรือดึงลง เพื่อให้แน่ใจว่าอินพุตที่ไม่ได้เชื่อมต่อจะไม่ลอยและทำให้ได้ผลลัพธ์ที่ไม่สามารถคาดเดาได้

แพ็คเกจอาร์เรย์ตัวต้านทาน

อาร์เรย์ตัวต้านทานผลิตขึ้นในหลากหลายประเภทบรรจุภัณฑ์ ซึ่งแต่ละประเภทเหมาะกับการใช้งานและสภาพแวดล้อมที่แตกต่างกัน ตั้งแต่บรรจุภัณฑ์แบบอินไลน์คู่ (DIP) และแบบอินไลน์เดี่ยว (SIP) ไปจนถึงบรรจุภัณฑ์แบบติดตั้งบนพื้นผิว (SMD) ที่ทันสมัยกว่า การเลือกบรรจุภัณฑ์ขึ้นอยู่กับวัตถุประสงค์การใช้งาน พื้นที่ว่าง และความทนทานต่อปัจจัยแวดล้อมที่ต้องการ

ข้อดีของการใช้ตัวต้านทานแบบอาร์เรย์

ข้อดีหลักของการใช้อาร์เรย์ตัวต้านทานคือประสิทธิภาพด้านพื้นที่ ตัวต้านทานหลายตัวที่บรรจุอยู่ในส่วนประกอบเดียว ช่วยให้นักออกแบบวงจรประหยัดพื้นที่บนแผงวงจรได้อย่างมาก นอกจากนี้ อาร์เรย์ตัวต้านทานยังรับประกันความสม่ำเสมอ เนื่องจากตัวต้านทานภายในอาร์เรย์เดียวกันมีการจับคู่กันอย่างใกล้ชิด ซึ่งช่วยรักษาประสิทธิภาพการทำงานให้สม่ำเสมอทั่วทั้งวงจร สุดท้าย การใช้อาร์เรย์ตัวต้านทานยังช่วยลดความยุ่งยากในการประกอบวงจรและลดเวลาในการผลิต เนื่องจากง่ายต่อการจัดการและติดตั้งเมื่อเทียบกับการใช้ตัวต้านทานเดี่ยว

บทสรุป

สรุปแล้ว อาร์เรย์ตัวต้านทานเป็นเครื่องมืออันทรงพลังในสาขาอิเล็กทรอนิกส์ นำเสนอโซลูชันที่กะทัดรัด มีประสิทธิภาพ และสม่ำเสมอสำหรับการรวมตัวต้านทานหลายตัวไว้ในวงจรเดียว อาร์เรย์ตัวต้านทานมีให้เลือกหลายรูปแบบ หลายประเภท และหลายแพ็คเกจ เพื่อรองรับการใช้งานที่หลากหลาย ตั้งแต่การแปลงสัญญาณดิจิทัลเป็นอนาล็อกและในทางกลับกัน ไปจนถึงการสร้างเสถียรภาพให้กับวงจรดิจิทัล อาร์เรย์ตัวต้านทานมีบทบาทสำคัญในขอบเขตของการออกแบบอิเล็กทรอนิกส์ การทำความเข้าใจฟังก์ชันการทำงานและการประยุกต์ใช้อาร์เรย์ตัวต้านทานถือเป็นส่วนพื้นฐานของการออกแบบอิเล็กทรอนิกส์และวงจร

ข้อดีและข้อเสียของการใช้เครือข่ายตัวต้านทานมากกว่าตัวต้านทานแต่ละตัว?

ผมได้ดูแบบบอร์ดบางส่วนและพยายามหาเหตุผลเบื้องหลังการใช้เครือข่ายตัวต้านทานแทนตัวต้านทานเดี่ยวๆ ผมเดาว่าน่าจะลดจำนวนชิ้นส่วนและความซับซ้อนลง แล้วแบบนี้การออกแบบที่ใช้เครือข่ายตัวต้านทานจะมีราคาถูกกว่าการออกแบบที่ใช้ตัวต้านทานเดี่ยวๆ หรือเปล่าครับ? ด้วยเหตุนี้ ผมจึงคิดว่าน่าจะพยายามใช้เครือข่ายให้คุ้มค่าที่สุด แต่หลายแบบกลับใช้ตัวต้านทานเดี่ยวๆ หลายตัวแทน ซึ่งผมหาสาเหตุไม่ได้

และคำถามที่แยกจากกันแต่เกี่ยวข้อง: เครือข่ายตัวเก็บประจุอยู่ในเรือลำเดียวกันหรือไม่?

เครือข่ายตัวต้านทานมีข้อดีอะไรบ้าง?

เครือข่ายตัวต้านทานคือวงจรที่ประกอบด้วยตัวต้านทานหลายตัวที่จัดเรียงในรูปแบบหรือโครงสร้างเฉพาะ เครือข่ายเหล่านี้มักใช้ในอุปกรณ์และระบบอิเล็กทรอนิกส์เพื่อควบคุมและจำกัดการไหลของกระแสไฟฟ้า ในบทความนี้ เราจะสำรวจข้อดีของเครือข่ายตัวต้านทานโดยละเอียดมากขึ้น

ข้อดี

1. ความยืดหยุ่น

ข้อได้เปรียบสำคัญประการหนึ่งของเครือข่ายตัวต้านทานคือความยืดหยุ่น การใช้ตัวต้านทานหลายตัวที่มีค่าและรูปแบบการทำงานที่แตกต่างกัน ทำให้สามารถสร้างเครือข่ายที่สามารถทำงานได้หลากหลาย ตัวอย่างเช่น เครือข่ายตัวต้านทานสามารถใช้ลดทอนสัญญาณ แบ่งแรงดันไฟฟ้า และกรองความถี่

2. ความแม่นยำ

ข้อดีอีกประการหนึ่งของเครือข่ายตัวต้านทานคือความสามารถในการให้ระดับความต้านทานที่แม่นยำ การใช้ตัวต้านทานหลายตัวในเครือข่ายเดียวกันทำให้สามารถให้ค่าความต้านทานที่เฉพาะเจาะจงมาก ซึ่งตัวต้านทานตัวเดียวอาจทำไม่ได้ วิธีนี้มีประโยชน์ในการใช้งานที่ต้องการการควบคุมที่แม่นยำ เช่น ในระบบเครื่องมือวัดและเครื่องมือวัด

3. ประสิทธิภาพด้านต้นทุน

เครือข่ายตัวต้านทานยังประหยัดต้นทุนเมื่อเทียบกับการใช้ตัวต้านทานเดี่ยวหลายตัว การซื้อตัวต้านทานจำนวนมากและประกอบเข้าด้วยกันเป็นเครือข่ายทำให้ได้ฟังก์ชันการทำงานเช่นเดียวกับการใช้ตัวต้านทานเดี่ยว แต่มีต้นทุนต่ำกว่า

4. ประสิทธิภาพพื้นที่

เครือข่ายตัวต้านทานยังประหยัดพื้นที่ได้มากกว่าการใช้ตัวต้านทานเดี่ยวหลายตัว การจัดเรียงตัวต้านทานในรูปแบบเครือข่ายทำให้สามารถใช้งานฟังก์ชันการทำงานได้เช่นเดียวกับการใช้ตัวต้านทานเดี่ยว แต่ใช้พื้นที่น้อยกว่า วิธีนี้มีประโยชน์ในการใช้งานที่มีพื้นที่จำกัด เช่น ในอุปกรณ์พกพาหรืออุปกรณ์ขนาดกะทัดรัด

5. ความน่าเชื่อถือที่ได้รับการปรับปรุง

การใช้เครือข่ายตัวต้านทานสามารถปรับปรุงความน่าเชื่อถือโดยรวมของวงจรได้ การใช้ตัวต้านทานหลายตัวในเครือข่ายเดียวกันทำให้สามารถกระจายโหลดไปยังตัวต้านทานทั้งหมดได้อย่างเท่าเทียมกันมากขึ้น วิธีนี้ช่วยลดโอกาสที่ตัวต้านทานตัวใดตัวหนึ่งจะเสียหายและทำให้วงจรทั้งหมดเสียหาย

ประเภทของเครือข่ายตัวต้านทาน

มีเครือข่ายตัวต้านทานหลายประเภท แต่ละประเภทมีข้อดีและข้อเสียของตัวเอง

1. เครือข่ายตัวต้านทานฟิล์มบาง

เครือข่ายตัวต้านทานแบบฟิล์มบางสร้างขึ้นโดยการเคลือบวัสดุต้านทานบาง ๆ ลงบนแผ่นเซรามิก เครือข่ายเหล่านี้มีความแม่นยำสูงและสามารถผลิตได้โดยมีค่าความคลาดเคลื่อนต่ำมาก อย่างไรก็ตาม อาจมีราคาค่อนข้างแพงและอาจไม่เหมาะสำหรับการใช้งานกำลังไฟฟ้าสูง

2. เครือข่ายตัวต้านทานแบบฟิล์มหนา

เครือข่ายตัวต้านทานแบบฟิล์มหนาสร้างขึ้นโดยการพิมพ์วัสดุต้านทานชั้นหนาลงบนวัสดุรองรับ เครือข่ายเหล่านี้มีความแม่นยำน้อยกว่าเครือข่ายแบบฟิล์มบาง แต่คุ้มค่ากว่าและสามารถรองรับระดับพลังงานที่สูงกว่าได้

3.  เครือข่ายตัวต้านทานแบบอาร์เรย์

เครือข่ายตัวต้านทานแบบอาร์เรย์ประกอบด้วยตัวต้านทานแต่ละตัวที่ถูกจัดเรียงในรูปแบบเฉพาะ เครือข่ายเหล่านี้มีความยืดหยุ่นสูงและปรับแต่งได้ง่าย แต่การผลิตอาจซับซ้อนกว่าและอาจไม่แม่นยำเท่ากับเครือข่ายประเภทอื่น

4. เครือข่ายตัวต้านทานแบบรวม

เครือข่ายตัวต้านทานแบบรวมถูกสร้างขึ้นภายในวงจรรวม (IC) เครือข่ายเหล่านี้มีความแม่นยำสูงและสามารถผลิตได้โดยมีค่าความคลาดเคลื่อนต่ำมาก อย่างไรก็ตาม เครือข่ายตัวต้านทานแบบรวมอาจมีราคาค่อนข้างสูงและอาจไม่เหมาะกับการใช้งานทุกประเภท

บทสรุป

สรุปได้ว่า เครือข่ายตัวต้านทานมีข้อได้เปรียบเหนือกว่าการใช้ตัวต้านทานเดี่ยวในวงจรอิเล็กทรอนิกส์หลายประการ ข้อดีเหล่านี้ประกอบด้วยความยืดหยุ่น ความแม่นยำ ความคุ้มค่า ประสิทธิภาพพื้นที่ และความน่าเชื่อถือที่เพิ่มขึ้น การเลือกเครือข่ายตัวต้านทานที่เหมาะสมจะช่วยให้บรรลุฟังก์ชันการทำงานและประสิทธิภาพที่ต้องการได้อย่างคุ้มค่าและมีประสิทธิภาพ
