การจำแนกประเภทของทรานซิสเตอร์เชิงตรรกะ - ทรานซิสเตอร์

วงจร TTL ถูกจำแนกตามรูปแบบเอาต์พุต โดยแต่ละวงจรมีลักษณะการทำงานที่แตกต่างกัน ซึ่งเหมาะสำหรับการใช้งานเฉพาะด้าน

• วงจรเอาต์พุตแบบ Open Collector นั้น ขา Collector ของทรานซิสเตอร์เอาต์พุตไม่ได้เชื่อมต่อกับแรงดันไฟเลี้ยง (VCC) ภายใน ทำให้ต้องใช้ตัวต้านทาน Pull-up ภายนอกเชื่อมต่อกับ VCC วงจรนี้จะให้เอาต์พุตสูงเมื่ออินพุตต่ำ และให้เอาต์พุตลอยตัว (ความต้านทานสูง) เมื่ออินพุตสูง ในทางปฏิบัติ เอาต์พุตสามารถถูกขับให้ต่ำได้ แต่จะดึงให้สูงได้ก็ต่อเมื่อใช้ตัวต้านทานภายนอกเท่านั้น เอาต์พุตแบบนี้เหมาะสำหรับงานที่ต้องการตรรกะ AND แบบมีสาย เช่น การควบคุมโหลดหลายตัว หรือการสื่อสารด้วยระดับแรงดันไฟฟ้าที่เปลี่ยนแปลง ตัวอย่างเช่น เมื่อเชื่อมต่อเอาต์พุต TTL หลายตัวเข้ากับอินพุตเดียว เอาต์พุตแบบ Open Collector จะป้องกันการชนกันของบัสโดยอนุญาตให้เอาต์พุตเพียงตัวเดียวดึงสายให้ต่ำได้ในแต่ละครั้ง

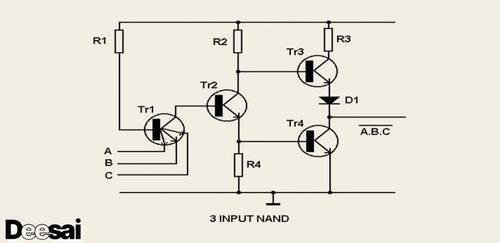

• วงจรเอาต์พุต Totem Pole ประกอบด้วยทรานซิสเตอร์แบบ pull-up และ pull-down ในภาคเอาต์พุต ทำให้เกิดเอฟเฟกต์แบบ push-pull การออกแบบนี้ช่วยเพิ่มความเร็วโดยการสร้างเส้นทางที่มีอิมพีแดนซ์ต่ำไปยังทั้ง VCC และกราวด์ ซึ่งช่วยลดความล่าช้าในการส่งสัญญาณได้อย่างมาก วงจร pull-up แบบแอคทีฟในเอาต์พุต Totem Pole ช่วยให้การสลับจากสูงไปต่ำและในทางกลับกันเป็นไปอย่างรวดเร็ว เหมาะสำหรับแอปพลิเคชันความเร็วสูง ในการใช้งานจริง เช่น การออกแบบอินเทอร์เฟซไมโครคอนโทรลเลอร์ การกำหนดค่าเอาต์พุต Totem Pole ช่วยให้การส่งข้อมูลรวดเร็วและมีประสิทธิภาพ รักษาความสมบูรณ์ของสัญญาณผ่านเส้นทางข้อมูลความเร็วสูง

• วงจรเกตสามสถานะให้เอาต์พุตสามสถานะที่แตกต่างกัน ได้แก่ ต่ำ สูง และสูง (ไตรสถานะ) สถานะความต้านทานสูงจะตัดการเชื่อมต่อเอาต์พุตออกจากวงจร ทำให้สามารถเชื่อมต่อเอาต์พุตหลายตัวเข้ากับบัสทั่วไปได้โดยไม่มีการรบกวน เหมาะอย่างยิ่งสำหรับระบบบัสที่อุปกรณ์หลายตัวจำเป็นต้องใช้เส้นทางข้อมูลร่วมกัน แต่มีเพียงอุปกรณ์เดียวเท่านั้นที่สามารถควบคุมเส้นทางได้ในแต่ละครั้ง ตัวอย่างเช่น ในการออกแบบโมดูลหน่วยความจำ วงจรเกตสามสถานะช่วยให้สามารถเชื่อมต่อชิปหน่วยความจำหลายตัวเข้ากับบัสข้อมูลเดียวได้ เฉพาะชิปที่เลือกเท่านั้นที่จะควบคุมบัส ในขณะที่ชิปอื่นๆ จะอยู่ในสถานะความต้านทานสูง ป้องกันความขัดแย้งของข้อมูลและรับประกันการดึงข้อมูลที่ถูกต้อง

ในแต่ละการกำหนดค่า ความแตกต่างเล็กน้อยในการทำงานมีบทบาทสำคัญในการออกแบบระบบ การใช้งานเอาต์พุตแบบ open collector จำเป็นต้องพิจารณาค่าตัวต้านทาน pull-up อย่างรอบคอบเพื่อให้ได้สมดุลระหว่างความเร็วและการใช้พลังงาน สำหรับเอาต์พุตแบบ totem การจัดการกับไฟฟ้าลัดวงจรที่อาจเกิดขึ้นระหว่างการเปลี่ยนสถานะจำเป็นต้องให้ความสำคัญกับเค้าโครงและการกำหนดเวลา เกตแบบสามสถานะต้องการตรรกะควบคุมที่แม่นยำเพื่อจัดการสถานะที่มีอิมพีแดนซ์สูงและป้องกันการชนกันของบัส การเข้าใจแง่มุมเชิงปฏิบัติของการกำหนดค่าเอาต์พุต TTL เหล่านี้จะช่วยให้วิศวกรสามารถออกแบบระบบดิจิทัลที่มีประสิทธิภาพและเชื่อถือได้มากขึ้นซึ่งปรับให้เหมาะสมกับความต้องการใช้งานเฉพาะ ไม่ว่าจะเป็นการเพิ่มประสิทธิภาพความเร็ว ประสิทธิภาพการใช้พลังงาน หรือการใช้บัสร่วมกัน ความเข้าใจอย่างถ่องแท้เกี่ยวกับความซับซ้อนของการจำแนกประเภทเอาต์พุต TTL จะช่วยให้สามารถเลือกการออกแบบได้อย่างชาญฉลาดมากขึ้นและได้ประสิทธิภาพของระบบที่เหนือกว่า

การประยุกต์ใช้ TTL อย่างแพร่หลาย

วงจร TTL มีความอเนกประสงค์สูงและใช้งานอย่างแพร่หลายในหลายสาขา เนื่องจากประสิทธิภาพที่แข็งแกร่ง ความเร็วสูง และความน่าเชื่อถือ ตัวควบคุมใช้วงจร TTL เพื่อสร้างระดับแรงดันไฟฟ้าที่แม่นยำสำหรับการควบคุมการทำงาน ในระบบอัตโนมัติทางอุตสาหกรรม วงจร TTL สร้างสัญญาณควบคุมตั้งแต่ 0 ถึง 5 โวลต์เพื่อใช้งานเครื่องจักร วิศวกรควบคุมออกแบบตัวควบคุมโดยใช้เกตตรรกะ TTL เพื่อตีความสัญญาณอินพุตจากเซ็นเซอร์และกระตุ้นแอคทูเอเตอร์ ตัวอย่างเช่น ระบบลำเลียงสามารถใช้วงจร TTL เพื่อประมวลผลสัญญาณจากเซ็นเซอร์ตำแหน่งและควบคุมมอเตอร์ เพื่อให้มั่นใจได้ว่าวัสดุจะเคลื่อนที่ได้อย่างราบรื่น ความน่าเชื่อถือของ TTL ช่วยให้มั่นใจได้ว่าสัญญาณควบคุมมีความสม่ำเสมอและแม่นยำ ลดเวลาหยุดทำงานและเพิ่มผลผลิต

อุปกรณ์สวิตช์ได้รับประโยชน์จากวงจร TTL ในการควบคุมอุปกรณ์ต่างๆ เช่น ไฟและรีเลย์ ในระบบบ้านอัจฉริยะ วงจร TTL จะจัดการแสงสว่างโดยการส่งสัญญาณควบคุมไปยังรีเลย์ สลับแรงดันและกระแสไฟฟ้าที่สูงขึ้นเพื่อเปิดใช้งานไฟ การตั้งค่านี้จะแยกวงจร TTL ที่ใช้พลังงานต่ำออกจากวงจรแสงสว่างที่ใช้พลังงานสูง ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือ เมื่อกดสวิตช์ วงจร TTL จะประมวลผลสัญญาณอินพุตและเปิดใช้งานรีเลย์ ทำให้ไฟเปิดหรือปิดได้เกือบจะในทันที คอมพิวเตอร์ขนาดเล็กในยุคแรกๆ อาศัยวงจร TTL ซึ่งเหมาะสำหรับโปรเซสเซอร์เช่น DEC VAX ระบบเหล่านี้ใช้เกตตรรกะ TTL สำหรับการคำนวณทางคณิตศาสตร์และตรรกะพื้นฐาน ซึ่งเป็นแกนหลักของการคำนวณของโปรเซสเซอร์ การออกแบบคอมพิวเตอร์ในยุคแรกๆ เหล่านี้เกี่ยวข้องกับการจัดเรียงเกต TTL หลายพันตัวเพื่อดำเนินการชุดคำสั่ง ความเร็วและความน่าเชื่อถือของ TTL ทำให้มั่นใจได้ว่าคอมพิวเตอร์ขนาดเล็กเหล่านี้จะทำการคำนวณที่ซับซ้อนได้อย่างมีประสิทธิภาพ วางรากฐานสำหรับการคำนวณสมัยใหม่ อุปกรณ์ต่อพ่วง เช่น เครื่องพิมพ์และเทอร์มินัลแสดงผลวิดีโอใช้เทคโนโลยี TTL อย่างแพร่หลาย ในเครื่องพิมพ์ วงจร TTL ทำหน้าที่จัดการการสื่อสารระหว่างเครื่องพิมพ์และคอมพิวเตอร์ ตีความสัญญาณข้อมูล ควบคุมการเคลื่อนที่ของหัวพิมพ์ และจัดการจังหวะการพ่นหมึก ความสามารถในการสลับสัญญาณอย่างรวดเร็วของ TTL ช่วยให้การพิมพ์มีความเร็วสูงและปราศจากข้อผิดพลาด ในจอแสดงผลวิดีโอ วงจร TTL ประมวลผลสัญญาณวิดีโอขาเข้า แปลงเป็นรูปแบบที่แสดงผลได้ และควบคุมเวลาการอัปเดตพิกเซล ทำให้ภาพมีความเสถียรและคมชัด ความทนทานของวงจร TTL ช่วยให้การทำงานของอุปกรณ์ต่อพ่วงในระยะยาวมีความน่าเชื่อถือ และให้ประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมที่รุนแรง
