TTL (Transistor-Logic) คืออะไร?

วงจรลอจิกแบบทรานซิสเตอร์-ทรานซิสเตอร์ หรือ TTL (Transistor-Transistor Logic) เป็นเทคนิคพื้นฐานในการออกแบบวงจรดิจิทัล โดยสร้างเกตลอจิกจากทรานซิสเตอร์แบบไบโพลาร์ เทคโนโลยีนี้ถูกนำมาใช้กันอย่างแพร่หลายในงานอิเล็กทรอนิกส์ โดยเฉพาะวงจรดิจิทัล เนื่องจากมีความเร็วและความน่าเชื่อถือ หลักการออกแบบที่เรียบง่ายของ TTL ทำให้ผู้ใช้งานทั้งมือสมัครเล่นและมืออาชีพสามารถเข้าถึงได้

TTL ทำงานโดยใช้ทรานซิสเตอร์แบบไบโพลาร์จังก์ชัน (BJT) ซึ่งทำหน้าที่เป็นสวิตช์ความเร็วสูง ทรานซิสเตอร์เหล่านี้จะสลับระหว่างระดับแรงดันไฟฟ้าสองระดับที่แสดงถึงสถานะไบนารี 1 และ 0 ความสามารถในการสลับอย่างรวดเร็วและประสิทธิภาพที่แข็งแกร่งของ BJT ทำให้ TTL เหมาะสำหรับแอปพลิเคชันดิจิทัลหลายอย่าง ตัวอย่างเช่น ลองพิจารณาการใช้วงจรลอจิก TTL เพื่อควบคุมมอเตอร์ในแขนหุ่นยนต์ วงจรจะรับอินพุตจากเซ็นเซอร์ที่ตรวจจับตำแหน่งของแขน เช่น เซ็นเซอร์แสงหรือเซ็นเซอร์ความดัน ซึ่งให้ข้อมูลที่แม่นยำ อินพุตเหล่านี้จะเข้าสู่ TTL logic gate array ซึ่งเป็นเครือข่ายของเกตที่ออกแบบไว้ล่วงหน้าเพื่อทำหน้าที่ลอจิกเฉพาะ เมื่อประมวลผลอินพุตแล้ว เกตลอจิกจะกำหนดการกระทำที่จำเป็น ในระบบนี้ ทรานซิสเตอร์จะสลับสถานะเพื่อควบคุมมอเตอร์ หากเซ็นเซอร์ระบุว่าแขนควรเคลื่อนไปทางซ้าย ทรานซิสเตอร์จะปรับกระแสเพื่อควบคุมมอเตอร์ตามนั้น ความสามารถในการสลับอย่างรวดเร็วของ TTL ช่วยให้มั่นใจได้ว่ามอเตอร์จะตอบสนองได้อย่างรวดเร็วและแม่นยำ ทำให้การเคลื่อนไหวราบรื่นและแม่นยำ

วงจรลอจิกเกต TTL นำเสนอแนวทางการออกแบบวงจรแบบโมดูลาร์ ความเป็นโมดูลาร์นี้ช่วยให้สามารถสร้างวงจรที่ซับซ้อนได้โดยการรวมเกตที่เรียบง่ายกว่าเข้าด้วยกัน ทำให้การออกแบบและการแก้ไขปัญหาทำได้ง่ายขึ้น นอกจากนี้ ความเป็นโมดูลาร์ยังช่วยเพิ่มความสามารถในการขยายระบบ ทำให้ง่ายต่อการเพิ่มฟังก์ชันการทำงานเพิ่มเติม วงจร TTL ช่วยให้ระบบควบคุมมีความแม่นยำและรวดเร็ว เหมาะสำหรับสภาพแวดล้อมที่มีประสิทธิภาพสูงและการใช้งานที่ซับซ้อน เช่น อุปกรณ์อัตโนมัติหรือเครื่องมือวัดความแม่นยำ วิศวกรไว้วางใจเทคโนโลยี TTL เพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอและเชื่อถือได้ ไม่ว่าจะเป็นในห้องปฏิบัติการวิจัยหรือโรงงานผลิต การผสมผสานระหว่างความเร็ว ความน่าเชื่อถือ และหลักการจัดวางที่เรียบง่ายของ TTL ทำให้ TTL เป็นองค์ประกอบหลักของอิเล็กทรอนิกส์ดิจิทัล ตั้งแต่โครงการของมือสมัครเล่นไปจนถึงระบบอุตสาหกรรมที่ซับซ้อน วงจร TTL ยังคงขับเคลื่อนการใช้งานที่หลากหลาย พิสูจน์ให้เห็นถึงคุณค่าที่ยั่งยืนในด้านอิเล็กทรอนิกส์

TTL ทำงานอย่างไร?

วงจรลอจิกแบบทรานซิสเตอร์ต่อทรานซิสเตอร์ (TTL) จะทำงานได้หรือไม่นั้น ต้องมีการสลับแถบแรงดันสองแถบ คือ สูง (ลอจิก 1) และต่ำ (ลอจิก 0) ส่วนประกอบหลักคือทรานซิสเตอร์แบบไบโพลาร์จังก์ชัน (BJT) ทำหน้าที่เป็นสวิตช์ความเร็วสูงเพื่อประมวลผลฟังก์ชันลอจิก NAND และ NOR เป็นตัวอย่างของเกตลอจิก TTL ที่สร้างขึ้นโดยการจัดเรียงทรานซิสเตอร์หลายตัวในรูปแบบเฉพาะ เช่น เกต NAND แบบ TTL มีอินพุตหลายตัวและเอาต์พุตเดียวคือค่าสูง ซึ่งจะปรากฏเฉพาะเมื่ออินพุตทั้งหมดเป็นค่าต่ำเท่านั้น

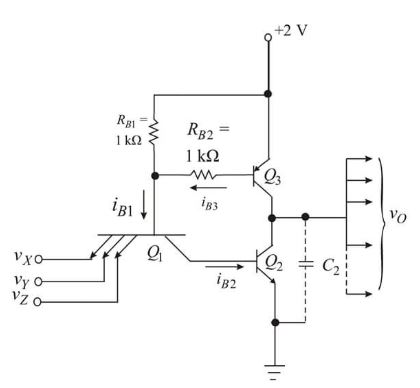

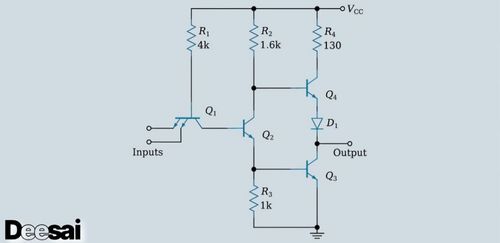

ทรานซิสเตอร์ถูกเชื่อมต่อเข้าด้วยกันในวงจรเกต NAND แบบ TTL มาตรฐานเพื่อสร้างตรรกะนี้ ทรานซิสเตอร์จะเปิดทำงานเมื่อแรงดันไฟฟ้าผ่านจุดเชื่อมต่อเบส-อีมิเตอร์เมื่ออินพุตทั้งสองเป็นค่าสูง (ตรรกะ 1) โดยการสร้างเส้นทางจากคอลเลคเตอร์ไปยังอีมิเตอร์ จะทำให้เอาต์พุตลงกราวด์และสร้างสถานะต่ำ (ตรรกะ 0) วงจรจับคู่จะปิดลงหากอินพุตใดอินพุตหนึ่งเป็นค่าต่ำ (ตรรกะ 0) ซึ่งจะหยุดการไหลของกระแสและรักษาเอาต์พุตให้เป็นค่าสูง (ตรรกะ 1) สำหรับตัวอย่างที่เป็นรูปธรรม ลองพิจารณาการสร้างวงจรนับดิจิทัล เริ่มต้นด้วยการเชื่อมต่อเกต NAND หลายตัวแบบอนุกรมเพื่อสร้างฟลิปฟลอป ซึ่งเป็นส่วนประกอบพื้นฐานของตัวนับ เมื่อคุณป้อนสัญญาณนาฬิกา ทรานซิสเตอร์ภายในเกต NAND เหล่านี้จะเปลี่ยนสถานะอย่างรวดเร็ว นับแต่ละพัลส์และเปลี่ยนเอาต์พุตตามนั้น การสลับสถานะอย่างรวดเร็วนี้จำเป็นสำหรับการนับสัญญาณความถี่สูงอย่างแม่นยำ

การเชื่อมต่อของเกต TTL ทำให้สามารถสร้างวงจรดิจิทัลที่ซับซ้อนได้ โดยมีทั้งตัวบวก ตัวมัลติเพล็กเซอร์ และส่วนประกอบจัดเก็บข้อมูล ในวงจรบวกดิจิทัล เกต NAND หลายตัวทำงานร่วมกันเพื่อทำการบวกเลขฐานสอง จัดการการบวกและการทดได้อย่างราบรื่น ความแม่นยำและความเร็วของทรานซิสเตอร์ช่วยให้มีความหน่วงน้อยที่สุด ซึ่งเป็นสิ่งสำคัญในงานคำนวณความเร็วสูง แม้ว่าจะมีประวัติศาสตร์อันยาวนาน แต่ TTL ก็ถูกแทนที่ด้วยเทคโนโลยี CMOS (Complementary Metal-Oxide-Semiconductor) ในการใช้งานสมัยใหม่เป็นส่วนใหญ่ CMOS มีการใช้พลังงานต่ำกว่าและมีความหนาแน่นในการรวมวงจรสูงกว่า ทำให้เหมาะสำหรับอุปกรณ์ขนาดกะทัดรัดและประหยัดพลังงานมากกว่า อย่างไรก็ตาม การทำความเข้าใจการทำงานของ TTL ยังคงเป็นสิ่งสำคัญอันดับต้นๆ เมื่อทำงานกับระบบเก่าหรือแอปพลิเคชันเฉพาะทางที่ความทนทานและความเรียบง่ายของ TTL เป็นข้อได้เปรียบ ไม่ว่าจะเป็นการออกแบบวงจรลอจิกพื้นฐานเพื่อการศึกษาหรือการบำรุงรักษาอุปกรณ์เก่า หลักการของ TTL ก็เป็นรากฐานที่เชื่อถือได้สำหรับการออกแบบวงจรดิจิทัล

ลักษณะและคุณสมบัติของ TTL

การเข้าใจลักษณะเฉพาะของวงจร TTL นั้นมีความสำคัญอย่างยิ่งสำหรับการออกแบบและการแก้ไขปัญหาของระบบที่ใช้ TTL

• ค่า Fan-Out แสดงจำนวนอินพุตที่เอาต์พุต TTL ตัวเดียวสามารถขับได้โดยไม่กระทบต่อประสิทธิภาพ ซึ่งเกี่ยวข้องโดยตรงกับความสามารถในการรับกระแสของทรานซิสเตอร์เอาต์พุต ในการออกแบบวงจร ตรวจสอบให้แน่ใจว่าความต้องการกระแสรวมของอินพุตที่เชื่อมต่อทั้งหมดไม่เกินความสามารถในการรับกระแสสูงสุดของเกต การเกินขีดจำกัดนี้อาจทำให้ระดับลอจิกไม่เหมาะสมและการทำงานไม่น่าเชื่อถือ
• การระบายความร้อนมีความสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งในการออกแบบวงจรที่มีความหนาแน่นสูง หมายถึงการใช้พลังงานของอุปกรณ์ ซึ่งโดยทั่วไปวัดเป็นมิลลิวัตต์ (mW) การระบายความร้อนสูงนำไปสู่การเกิดความร้อนมากขึ้น จึงจำเป็นต้องมีการจัดการความร้อนอย่างระมัดระวัง นักออกแบบต้องพิจารณาใช้ฮีทซิงค์หรือระบบระบายความร้อนด้วยอากาศสำหรับระบบที่มีความต้องการระบายความร้อนสูง เพื่อรักษาการทำงานที่เชื่อถือได้
• เวลาหน่วงในการส่งสัญญาณ (Propagation delay) คือเวลาที่ต้องใช้เพื่อให้เกิดการเปลี่ยนแปลงของสัญญาณอินพุตและส่งผลให้เกิดการเปลี่ยนแปลงของสัญญาณเอาต์พุต ซึ่งโดยทั่วไปจะวัดเป็นนาโนวินาที (ns) เวลาหน่วงนี้มีความสำคัญอย่างยิ่งในแอปพลิเคชันที่ต้องการความแม่นยำของเวลา เช่น วงจรลำดับแบบใช้สัญญาณนาฬิกา ในการออกแบบดังกล่าว ต้องพิจารณาเวลาหน่วงในการส่งสัญญาณสะสมในหลายๆ ขั้นตอนเพื่อให้มั่นใจได้ว่าการทำงานเป็นไปอย่างซิงโครนัส ในวงจรนับความเร็วสูง เวลาหน่วงในการส่งสัญญาณของแต่ละขั้นตอนสามารถสะสมกันได้ ซึ่งอาจนำไปสู่ข้อผิดพลาดด้านเวลาหากไม่ได้รับการจัดการอย่างเหมาะสม
• แอมพลิจูดของสัญญาณรบกวน คือแรงดันสัญญาณรบกวนสูงสุดที่สามารถสร้างขึ้นได้ที่อินพุตโดยไม่เปลี่ยนแปลงสถานะเอาต์พุตที่ต้องการ ซึ่งบ่งชี้ถึงความต้านทานต่อสัญญาณรบกวนของวงจร แอมพลิจูดของสัญญาณรบกวนสูงเป็นสิ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางไฟฟ้าที่มีสัญญาณรบกวน การออกแบบวงจร TTL จำเป็นต้องตรวจสอบให้แน่ใจว่ามีแอมพลิจูดของสัญญาณรบกวนสูงเพียงพอที่จะรับมือกับสัญญาณรบกวนทางไฟฟ้าที่คาดการณ์ไว้ ซึ่งมักต้องใช้วิธีการออกแบบอย่างระมัดระวัง เช่น การลดความยาวของเส้นทางสัญญาณและเทคนิคการต่อลงดินที่เหมาะสม

วงจร TTL ประเภทต่างๆ

วงจร TTL ถูกจำแนกประเภทตามความเร็ว การใช้พลังงาน และคุณลักษณะอื่นๆ แต่ละประเภทได้รับการออกแบบมาเพื่อตอบสนองความต้องการการใช้งานเฉพาะ โดยคำนึงถึงความสมดุลระหว่างประสิทธิภาพและประสิทธิผล

วงจร TTL มาตรฐาน

วงจร TTL มาตรฐานเป็นพื้นฐานของเทคโนโลยี TTL ประกอบด้วยเกต NAND สี่ทางและอินพุตพื้นฐานสองตัวโดยใช้ทรานซิสเตอร์ NPN แบบไบโพลาร์ การออกแบบนี้ช่วยให้การสลับระหว่างสถานะตรรกะมีความน่าเชื่อถือ ทรานซิสเตอร์แบบไบโพลาร์ช่วยให้สามารถควบคุมเอาต์พุตเดียวได้อย่างมีประสิทธิภาพด้วยอินพุตหลายตัว วงจรประเภทนี้มีความแข็งแรงทนทานและเชื่อถือได้ เหมาะสำหรับแอปพลิเคชันตรรกะดิจิทัลทั่วไป

วงจร TTL พลังงานต่ำ

วงจร TTL พลังงานต่ำลดการใช้พลังงานโดยการเพิ่มความต้านทานภายในของวงจร ลดการใช้กระแสไฟฟ้า แต่ชดเชยด้วยความเร็วที่เพิ่มขึ้น การใช้งานวงจร TTL พลังงานต่ำอาจรวมถึงส่วนประกอบต่างๆ เช่น เกต NAND ซีรีส์ 74L00 ซึ่งมีค่าความต้านทานสูงกว่า TTL มาตรฐาน วงจรเหล่านี้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ ซึ่งการประหยัดพลังงานมีความสำคัญมากกว่าความเร็ว จึงทำให้เหมาะสำหรับระบบพกพาหรือระบบฝังตัว

วงจร TTL กำลังสูง

วงจร TTL กำลังสูงเน้นการเพิ่มความเร็วสูงสุด แม้ว่าจะต้องแลกมาด้วยการใช้พลังงานที่สูงขึ้นก็ตาม วงจรประเภทนี้จะใช้ทรานซิสเตอร์และตัวต้านทานเพิ่มเติมเพื่อเพิ่มความเร็วในการสลับสถานะ ตัวอย่างเช่น วงจร NAND gate แบบ TTL กำลังสูงอาจใช้ทรานซิสเตอร์และตัวต้านทานที่ออกแบบมาเพื่อลดเวลาในการสลับระหว่างสถานะตรรกะ การออกแบบวงจรดังกล่าวจำเป็นต้องคำนึงถึงการจัดการความร้อนเนื่องจากการใช้พลังงานที่เพิ่มขึ้น ทำให้เหมาะสำหรับแอปพลิเคชันความเร็วสูง เช่น การคำนวณหรือการประมวลผลสัญญาณ

วงจร Schottky TTL

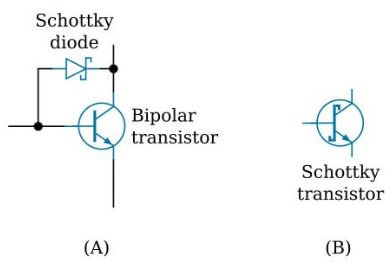

วงจร TTL แบบ Schottky ใช้ทรานซิสเตอร์ Schottky ซึ่งมีชื่อเสียงในด้านแรงดันตกคร่อมขณะส่งผ่านต่ำและความสามารถในการสวิตช์ที่รวดเร็ว ทรานซิสเตอร์เหล่านี้สามารถเพิ่มความเร็วในการทำงานเป็นสองเท่าโดยไม่ต้องเพิ่มการใช้พลังงาน ทำให้เหมาะสำหรับแอปพลิเคชันความเร็วสูง การรวมวงจร TTL แบบ Schottky อาจรวมถึงส่วนประกอบต่างๆ เช่น เกต NAND ซีรีส์ 74S00 ซึ่งรวมข้อดีของทรานซิสเตอร์แบบไบโพลาร์และไดโอด Schottky เพื่อลดความหน่วง ทำให้มีประสิทธิภาพในระบบคอมพิวเตอร์ประสิทธิภาพสูงหรือระบบประมวลผลข้อมูลที่ทั้งความเร็วและประสิทธิภาพการใช้พลังงานมีความสำคัญ
