แกนเฟอร์ไรต์เป็นแกนแม่เหล็กชนิดหนึ่งที่ทำจากเฟอร์ไรต์ ซึ่งเป็นสารเฟอร์ริแมกเนติกที่ไม่นำไฟฟ้า ประกอบด้วยแมงกานีส/นิกเกิล สังกะสี และสารประกอบอื่นๆ คุณสมบัติเฉพาะของแกนเฟอร์ไรต์ เช่น ทำงานได้อย่างมีประสิทธิภาพโดยมีการสูญเสียพลังงานต่ำที่ความถี่สูง ทำให้แกนเฟอร์ไรต์เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลาย เช่น แกนหม้อแปลงและตัวเหนี่ยวนำในแหล่งจ่ายไฟ

เพื่อให้สามารถรองรับการใช้งานที่หลากหลายเหล่านี้ แกนเฟอร์ไรต์จึงมีรูปร่างและขนาดที่หลากหลาย ลองมาดูความสำคัญ คุณสมบัติ การใช้งาน และขนาดของแกนเฟอร์ไรต์ที่ได้รับความนิยมมากที่สุดชนิดหนึ่ง นั่นคือ แกนทอรอยด์ (หรือที่รู้จักกันในชื่อแกนวงแหวน)

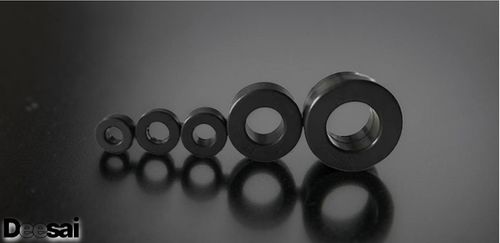

แกนรูปวงแหวน

แกนทอรอยด์ถูกนำมาใช้ในวงจรไฟฟ้าของตัวเหนี่ยวนำและหม้อแปลงไฟฟ้า เนื่องจากมีอุณหภูมิการทำงานต่ำกว่าและมีประสิทธิภาพสูงกว่า แกนทอรอยด์เป็นเฟอร์ไรต์อ่อนที่มีส่วนประกอบของ MnZn ที่มีรูปร่างเป็นวงกลมหรือวงแหวน

รูปทรงห่วงปิดนี้ให้สนามแม่เหล็กสูงกว่า ในขณะที่การไม่มีช่องว่างระหว่างแกนช่วยลดการรั่วไหล คุณภาพของแกนทอรอยด์ทุกแบบย่อมดีเทียบเท่ากับผู้ผลิตแกนทอรอยด์ เนื่องจากสิ่งสำคัญคือต้องผ่านการตรวจสอบคุณภาพเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนด

นอกจากนี้ ยังมีคุณสมบัติด้านแม่เหล็กประสิทธิภาพสูงและทนทานต่อสนามแม่เหล็กภายนอกได้ดี พื้นที่หน้าตัดมีความสม่ำเสมอและสามารถเคลือบสารได้หลายแบบ

ข้อดี

สนามแม่เหล็กสูง

ด้วยองค์ประกอบทางกายภาพและเคมี แกนทอรอยด์จึงมีประสิทธิภาพทางแม่เหล็กสูง ซึ่งทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในหม้อแปลงไฟฟ้าที่ทำงานบนหลักการของการทำให้เป็นแม่เหล็ก ประสิทธิภาพสูงหมายถึงกำลังไฟฟ้าที่สูงกว่าในหม้อแปลงไฟฟ้า

การรบกวนทางแม่เหล็กไฟฟ้าน้อยลง

สัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ก่อให้เกิดการรบกวนการทำงานของอุปกรณ์ไฟฟ้าอื่นๆ รูปทรงทรงกลมของแกนทอรอยด์ช่วยให้ฟลักซ์แม่เหล็กหลุดออกได้ง่าย ส่งผลให้สัญญาณรบกวนทางแม่เหล็กไฟฟ้าในวงจรโดยรอบน้อยลง

กะทัดรัด

แกนเฟอร์ไรต์แบบ Toroidal เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลาย จำเป็นต้องมีรูปทรงที่กะทัดรัดแต่มีประสิทธิภาพ แกนประเภทนี้มีน้ำหนักเบากว่าประมาณ 50% และใช้พื้นที่น้อยกว่าแกนเฟอร์ไรต์ประเภทอื่นๆ อย่างน้อย 64%

คุณสมบัติ

• ประสิทธิภาพแม่เหล็กสูง
• พื้นที่หน้าตัดมีความสม่ำเสมอ
• การเคลือบบนแกนเฟอร์ไรต์รูปวงแหวนทำให้เกิดแรงดันไฟฟ้าพังทลายสูง
• ความต้านทานสูง
• น้ำหนักเบา
• ได้พื้นที่น้อยลง

การประยุกต์ใช้หลักของแกน Toroidal

• แสงสว่าง
• การเหนี่ยวนำความร้อน
• โช้กกรอง EMI/EMC
• เซ็นเซอร์กระแสไฟฟ้า
• แคลมป์มิเตอร์
• หม้อแปลงไฟฟ้า
• ทางการแพทย์
• ระบบโทรคมนาคม
• ระบบรักษาความปลอดภัย
• อุปกรณ์ควบคุมอุตสาหกรรม
• อุปกรณ์จ่ายไฟฟ้า
• อิเล็กทรอนิกส์ยานยนต์
• อุปกรณ์เคลื่อนที่
• อุปกรณ์ไฟฟ้า
• พลังงานแสงอาทิตย์
• เครื่องเชื่อม

ขนาด

• T0904
• T1003
• T1004
• T1005
• T1005A
• T1808
• T1810
• T2007
• T2206
• T5030
• T6325
• T20225
