บทนํา

จุดประสงค์ของบีมฟอร์มมิ่งคือการปรับปรุงความครอบคลุมโดยใช้อาร์เรย์เสาอากาศเพื่อควบคุมแอมพลิจูดและเฟสของสัญญาณ บีมฟอร์มมิ่งมีสามประเภทหลักตามสถาปัตยกรรมที่แตกต่างกัน:

• บีมฟอร์มมิ่งแบบอะนาล็อก
• บีมฟอร์มมิ่งดิจิตอล
• บีมฟอร์มมิ่งแบบไฮบริด

การสร้างลำแสงแบบอนาล็อกคืออะไร?

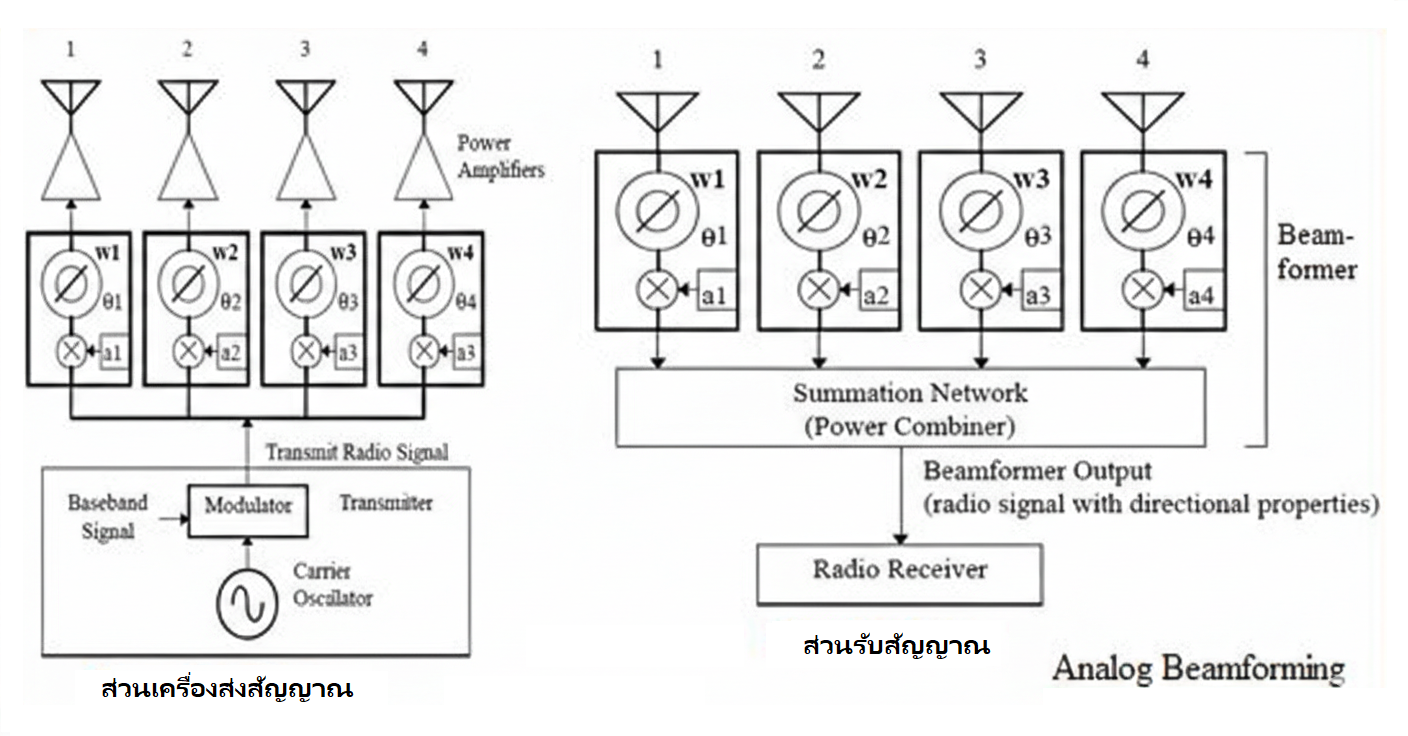

ในบีมฟอร์มมิ่งแบบอะนาล็อก แอมพลิจูดและการเปลี่ยนแปลงเฟสจะถูกนําไปใช้กับสัญญาณแอนะล็อกที่ปลายเครื่องส่งสัญญาณ ที่เครื่องรับสัญญาณจากเสาอากาศต่างๆจะถูกรวมเข้าด้วยกันก่อนการแปลงอนาล็อกเป็นดิจิตอล (ADC) เหมาะอย่างยิ่งสําหรับการใช้งานบีมฟอร์มมิ่งความถี่แบน

W_k = a_k _ e^jsin(θk) W_k = a_k _ cos(θk) + j * a_k sin(θk)

ที่ไหน:

• W_k แสดงถึงน้ําหนักเชิงซ้อนสําหรับเสาอากาศ k^th ในอาร์เรย์
• a_k คือแอมพลิจูดสัมพัทธ์ของน้ําหนัก
• θk คือการเปลี่ยนเฟสของน้ําหนัก

น้ําหนักถูกนําไปใช้กับสัญญาณแอนะล็อกในบีมฟอร์มมิ่งแบบอะนาล็อก

ประโยชน์หรือข้อดีของ Analog Beamforming

ต่อไปนี้เป็นประโยชน์หรือข้อดีของบีมฟอร์มมิ่งแบบอะนาล็อก:

1. การใช้งานฮาร์ดแวร์อย่างง่าย
2. ฮาร์ดแวร์สามารถใส่ภายในตาข่ายที่ความถี่สูง (อาร์เรย์ซิลิกอนทั้งหมดเท่านั้น)
3. ประโยชน์จากกําไรอาร์เรย์เต็มรูปแบบ
4. ให้พลังงาน DC ของระบบต่ําที่สุด
5. ดีที่สุดสําหรับความคุ้มครองเนื่องจากการใช้พลังงานต่ําและลักษณะต้นทุน

ข้อเสียหรือข้อเสียของ Beamforming แบบอะนาล็อก

ต่อไปนี้เป็นข้อเสียหรือข้อเสียของบีมฟอร์มมิ่งแบบอะนาล็อก:

1. สตรีมข้อมูลเพียงสตรีมเดียวเท่านั้นที่ป้อนองค์ประกอบเสาอากาศ สิ่งนี้จํากัดอัตราข้อมูลและความยืดหยุ่นของสถาปัตยกรรม
2. ไม่เหมาะอย่างยิ่งสําหรับความต้องการด้านความจุและความยืดหยุ่น ซึ่งแตกต่างจากบีมฟอร์มมิ่งแบบดิจิทัล
3. ไม่สามารถใช้ในแอพพลิเคชั่นบีมฟอร์มมิ่งแบบเลือกความถี่ ซึ่งแตกต่างจากบีมฟอร์มมิ่งแบบดิจิตอล
4. จํานวนลําแสงได้รับการแก้ไขในฮาร์ดแวร์
