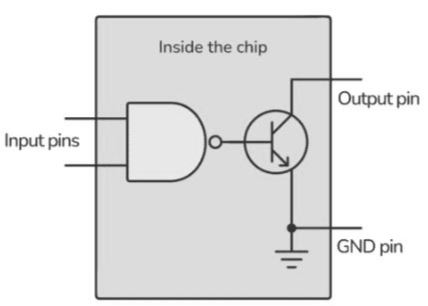

เอาต์พุต open collector ไม่ใช่เอาต์พุตสูง/ต่ําปกติ เอาต์พุตเหล่านี้เชื่อมต่อผ่านทรานซิสเตอร์แทน ขั้วสะสมของทรานซิสเตอร์อยู่ที่พินนี้ ตัวอย่างเช่น หากคุณมีพอร์ต NAND ที่มีเอาต์พุต open collector ควรมีลักษณะดังนี้:

ดังนั้นเมื่อเอาต์พุตจากพอร์ต NAND เป็น '1' ทรานซิสเตอร์ที่เชื่อมต่อกับเอาต์พุตจะเปิดขึ้น เมื่อเอาต์พุตจากพอร์ต NAND เป็น '0' ทรานซิสเตอร์จะปิด

หมายเหตุ: ชิปบางตัวใช้ทรานซิสเตอร์ MOSFET แทน BJT ในกรณีนั้นเทคนิคนี้เรียกว่าท่อระบายน้ําแบบเปิด แต่แนวคิดเหมือนกันทุกประการ

จะใช้เอาต์พุต open collector ได้อย่างไร?

ต่อไปนี้เป็นตัวอย่างง่ายๆ ที่มีไฟ LED:ในการเปิดไฟ LED เมื่อเอาต์พุตพอร์ต NAND เป็น '1' คุณต้องเชื่อมต่อไฟ LED จากแหล่งจ่ายบวกผ่านตัวต้านทาน กับเอาต์พุตขั้วโอเพ่นซอร์ส:

แต่ถ้าคุณต้องการเอาต์พุตสูง/ต่ํามาตรฐาน คุณสามารถทําได้โดยเชื่อมต่อตัวต้านทานจากเอาต์พุตไปยังแหล่งบวก พินเอาต์พุตพอร์ต NAND ของคุณจะกลายเป็นเอาต์พุตสูง/ต่ํามาตรฐาน:

แต่สิ่งสําคัญคือต้องทราบว่าผลลัพธ์จะถูกย้อนกลับ! ระดับลอจิกสูงจากพอร์ต NAND จะเปิดทรานซิสเตอร์ ทําให้เอาต์พุต voltage บนพินต่ํา ระดับลอจิกต่ําจะทําให้ทรานซิสเตอร์ลดลง ทําให้เอาต์พุต voltage บนพินกลายเป็นสูง

ข้อดีของการใช้เอาต์พุตแบบเปิดคอลเลคเตอร์คือคุณสามารถเลือกระดับแรงดันไฟฟ้าสูงเพื่อให้เข้ากันได้กับแรงดันไฟฟ้าใดๆ ของขั้นตอนต่อไป ตัวต้านทานทําหน้าที่เป็นตัวต้านทานแบบดึงขึ้นและดึงแรงดันไฟฟ้าขึ้นไปที่ VCC

จะหาชิปสะสมแบบเปิดได้ที่ไหน?

มีชิปหลายตัวที่มีเอาต์พุตขั้วแบบยืดหดได้แบบเปิดในวงจรรวมซีรีส์ 7400 นี่คือตัวอย่างบางส่วน:

• 74×03 : IC ที่มีพอร์ตตัวรวบรวม NAND แบบเปิดสี่พอร์ต
• 74×09 : IC ที่มีขั้วและพอร์ตแบบเปิดสี่ขั้ว
• 74×33 : IC ที่มีพอร์ตสะสม NOR แบบเปิดสี่พอร์ต
• 74×136 : IC ที่มีพอร์ตคอลเลคเตอร์ XOR แบบเปิดสี่พอร์ต
• 74×266 : IC ที่มีพอร์ต XNOR สี่พอร์ต
