เซ็นเซอร์ในอุปกรณ์ IoT รวบรวมข้อมูลจากสภาพแวดล้อม หลังจากนั้นข้อมูลจะถูกประมวลผลและวิเคราะห์เพื่อตัดสินใจอย่างชาญฉลาด คุณภาพของเซ็นเซอร์และประสิทธิภาพในการผสานรวมเซ็นเซอร์เข้ากับสถาปัตยกรรมโดยรวมมีบทบาทสำคัญต่อประสิทธิภาพของระบบ IoT

ภูมิทัศน์ของเซ็นเซอร์ IoT

ระบบ IoT ใช้เซ็นเซอร์หลากหลายชนิด โดยแต่ละชนิดมีวัตถุประสงค์การใช้งานที่แตกต่างกัน ซึ่งรวมถึง:

• เซ็นเซอร์ตรวจจับการเคลื่อนไหวและการวางแนว
• เซ็นเซอร์ภาพ เช่น กล้องและอุปกรณ์ถ่ายภาพอื่นๆ (รูปที่ 1)
• เซ็นเซอร์วัดอุณหภูมิที่ตรวจสอบสภาพแวดล้อม (รูปที่ 2)
• เซ็นเซอร์แรงดันที่ตรวจสอบความดันของเหลวและก๊าซ (รูปที่ 3)
• เซ็นเซอร์ความเร็วที่ติดตามความเร็วในการใช้งานยานยนต์และอุตสาหกรรม

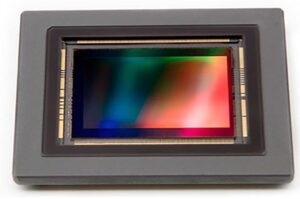

รูปที่ 1 เซ็นเซอร์ของกล้องแปลงภาพที่มองเห็นเป็นภาพไฟฟ้า

เซ็นเซอร์แต่ละประเภทมีบทบาทเฉพาะตัวในแอปพลิเคชัน IoT ตัวอย่างเช่น เซ็นเซอร์ตรวจจับการเคลื่อนไหวถือเป็นระบบรักษาความปลอดภัยภายในบ้านที่สำคัญ ในขณะที่เซ็นเซอร์วัดอุณหภูมิถือเป็นสิ่งที่ขาดไม่ได้ในระบบ HVAC อัจฉริยะและการตรวจสอบกระบวนการทางอุตสาหกรรม สิ่งสำคัญคือการทำความเข้าใจความต้องการเฉพาะของแอปพลิเคชัน IoT ของคุณ และเลือกเซ็นเซอร์ที่สอดคล้องกับข้อกำหนดเหล่านั้น

เกณฑ์การเลือกเซนเซอร์

การเลือกเซ็นเซอร์ที่เหมาะสมสำหรับแอปพลิเคชัน IoT ถือเป็นการตัดสินใจที่มีหลายแง่มุม ประการแรก เซ็นเซอร์จะต้องเข้ากันได้กับสถาปัตยกรรมฮาร์ดแวร์และซอฟต์แวร์ของอุปกรณ์ ความเข้ากันได้ดังกล่าวรวมถึงระดับแรงดันไฟฟ้า โปรโตคอลการสื่อสาร และขนาดทางกายภาพ สำหรับอุปกรณ์ IoT ที่ใช้แบตเตอรี่หรือแบบระยะไกล ประสิทธิภาพการใช้พลังงานถือเป็นปัจจัยสำคัญ มักนิยมใช้เซ็นเซอร์ที่มีโหมดพลังงานต่ำและเวลาในการปลุกที่รวดเร็ว

รูปที่ 2 เซ็นเซอร์วัดอุณหภูมิ เช่น LMT84 แปลงอุณหภูมิให้เป็นแรงดันไฟฟ้าอนาล็อก

ความแม่นยำและความละเอียดของเซ็นเซอร์สามารถส่งผลต่อคุณภาพของข้อมูลที่รวบรวมได้อย่างมาก เซ็นเซอร์ที่มีความแม่นยำสูงมีความจำเป็นสำหรับการใช้งานที่ข้อผิดพลาดในการวัดเพียงเล็กน้อยอาจส่งผลร้ายแรง เช่น ในอุปกรณ์ทางการแพทย์

ปัจจัยทั้งสามประการ ได้แก่ ความเข้ากันได้ ประสิทธิภาพการใช้พลังงาน และความแม่นยำ เชื่อมโยงกัน เซ็นเซอร์อาจมีความแม่นยำสูงแต่กินไฟมากเกินไป ทำให้ไม่เหมาะกับอุปกรณ์ที่ใช้แบตเตอรี่ ในทำนองเดียวกัน เซ็นเซอร์ที่ใช้พลังงานต่ำอาจขาดความแม่นยำที่จำเป็นสำหรับแอปพลิเคชันบางอย่าง ดังนั้น แนวทางที่สมดุลจึงมีความจำเป็นในการเลือกเซ็นเซอร์ โดยคำนึงถึงข้อกำหนดเฉพาะของแอปพลิเคชันที่ตั้งใจไว้ของอุปกรณ์ IoT

การออกแบบวงจรสำหรับการรวมเซ็นเซอร์

การรวมเซ็นเซอร์หลายตัวเข้าในอุปกรณ์ IoT เดียวไม่ใช่เรื่องง่าย

รูปที่ 3 เซ็นเซอร์วัดความดันต่างของโครงสร้างจุลภาคซิลิกอน SM9543

ความท้าทายรวมถึง:

• การจัดการพลังงาน: เซ็นเซอร์ต่างๆ อาจมีความต้องการแรงดันไฟและกระแสไฟแตกต่างกัน จึงจำเป็นต้องใช้สถาปัตยกรรมการจัดการพลังงานที่ซับซ้อน
• การชนกันของข้อมูล: เมื่อเซ็นเซอร์หลายตัวส่งข้อมูลพร้อมกัน มีความเสี่ยงที่ข้อมูลจะชนกัน ส่งผลให้สูญเสียข้อมูล
• ความซับซ้อนของวงจร: ยิ่งมีเซ็นเซอร์มากขึ้นเท่าไร ก็ยิ่งมีส่วนประกอบต่างๆ มากขึ้นเท่านั้น เช่น ตัวต้านทาน ตัวเก็บประจุ และมัลติเพล็กเซอร์ ซึ่งทำให้วงจรมีความซับซ้อนมากขึ้นเท่านั้น

เพื่อเอาชนะความท้าทายเหล่านี้ คุณสามารถใช้เทคนิคต่างๆ เช่น:

• การมัลติเพล็กซ์: ช่วยให้เซ็นเซอร์หลายตัวสามารถแชร์สายการสื่อสารเดียวกันได้ ซึ่งจะช่วยลดจำนวนพิน GPIO
• วงจรจัดการพลังงานที่มีประสิทธิภาพ: การใช้ตัวควบคุมแรงดันไฟฟ้าและเทคนิคการจำกัดพลังงานสามารถช่วยจัดการความต้องการพลังงานของเซ็นเซอร์ที่แตกต่างกันได้
• การออกแบบแบบโมดูลาร์: การออกแบบวงจรแบบโมดูลาร์สามารถลดความซับซ้อนของกระบวนการผสานรวม ทำให้เพิ่มหรือลบเซนเซอร์ได้ง่ายยิ่งขึ้น
• วงจรเก็บเกี่ยวพลังงาน: วงจรเหล่านี้สามารถสร้างพลังงานจากแหล่งสิ่งแวดล้อม เช่น แสงหรือความร้อน ช่วยลดการพึ่งพาแบตเตอรี่
• อัลกอริทึมการแก้ไขข้อผิดพลาด: อัลกอริทึมเหล่านี้สามารถตรวจจับและแก้ไขข้อผิดพลาดระหว่างการส่งข้อมูล ทำให้แน่ใจถึงความสมบูรณ์ของข้อมูล
• อินเทอร์เฟซเซ็นเซอร์สากล: เป็นอินเทอร์เฟซมาตรฐานที่ช่วยลดความยุ่งยากของกระบวนการบูรณาการเซ็นเซอร์ประเภทต่างๆ

การผสานรวมเซ็นเซอร์เข้ากับอุปกรณ์ IoT ถือเป็นเรื่องซับซ้อนแต่สำคัญที่ต้องใส่ใจออกแบบวงจรอย่างละเอียด ตั้งแต่การจัดการพลังงานไปจนถึงการป้องกันการชนกันของข้อมูล ความท้าทายมีมากมายแต่ก็ไม่ใช่สิ่งที่เกินความสามารถ

เมื่อเราเปลี่ยนจากการออกแบบวงจรไปเป็นโปรโตคอลการสื่อสาร สิ่งสำคัญคือต้องเข้าใจว่าการเลือกวิธีการสื่อสารสำหรับเครือข่ายเซ็นเซอร์จะมีอิทธิพลต่อการออกแบบและการทำงานของอุปกรณ์ IoT มากขึ้น

โปรโตคอลการสื่อสาร

โปรโตคอลการสื่อสาร เช่น I2C , SPIและ UART มักใช้ในเครือข่ายเซ็นเซอร์ แต่ละโปรโตคอลมีข้อดีและข้อเสียที่แตกต่างกัน

รูปที่ 4 บัส I2C ใช้โปรโตคอล 8 บิตแบบสองสายสำหรับการถ่ายโอนข้อมูลแบบสองทิศทาง

I2C (รูปที่ 4) ใช้งานง่ายแต่ก็อาจช้าและขาดความทนทานในสภาพแวดล้อมที่มีสัญญาณรบกวน SPI (รูปที่ 5) เร็วกว่าและแข็งแกร่งกว่าแต่ต้องใช้พินมากกว่าในการสื่อสาร ในทางกลับกัน UART นั้นใช้งานง่ายแต่ขาดคุณสมบัติขั้นสูงของ I2C และ SPI

การเลือกโปรโตคอลการสื่อสารถือเป็นการตัดสินใจที่สำคัญอีกประการหนึ่งในการออกแบบอุปกรณ์ IoT ตัวอย่างเช่น ความต้องการพินของ SPI ที่มากกว่า I2C อาจต้องใช้ PCB ที่ใหญ่กว่าหรือการกำหนดเส้นทางสัญญาณที่ซับซ้อนยิ่งขึ้น ความอ่อนไหวต่อสัญญาณรบกวนของ I2C อาจต้องใช้ส่วนประกอบการกรองเพิ่มเติมเพื่อลดสัญญาณรบกวน

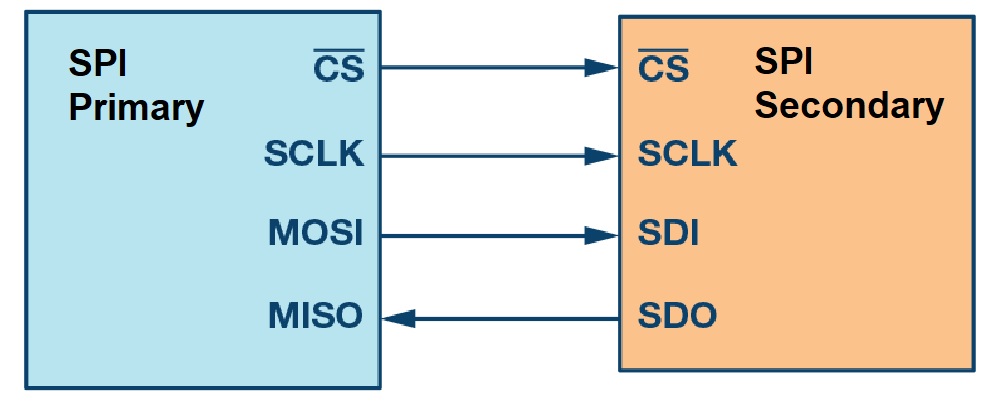

รูปที่ 5 บัส SPI ใช้สายสี่เส้น โดยหนึ่งเส้นใช้สำหรับบันทึกสัญญาณนาฬิกา ขอบสัญญาณนาฬิกาขาขึ้นแสดงถึงบิตใหม่ที่ถูกสุ่มตัวอย่างบนขอบสัญญาณนาฬิกาขาลง

ไม่ว่าจะเป็นความเรียบง่ายของ I2C ความเร็วของ SPI หรือความสะดวกในการใช้งานของ UART โปรโตคอลแต่ละชุดต่างก็มีข้อดีและข้อเสียของตัวเองซึ่งอาจส่งผลกระทบอย่างมากต่อการออกแบบวงจรและประสิทธิภาพโดยรวมของอุปกรณ์ ประสิทธิภาพของการโต้ตอบของเซ็นเซอร์นั้นขึ้นอยู่กับความน่าเชื่อถือและความเร็วของโปรโตคอลการสื่อสารที่เลือกเป็นอย่างมาก

เซ็นเซอร์และพนักงานที่เชื่อมต่อ

เมื่อระบบรวบรวมข้อมูลแล้ว ข้อมูลดังกล่าวจะถูกส่งไปยังหน่วยประมวลผลกลาง (CPU) ไมโครคอนโทรลเลอร์ หรือคอมพิวเตอร์ที่ขอบเครือข่ายหรือในระบบคลาวด์เพื่อวิเคราะห์เพิ่มเติม ข้อมูลดังกล่าวสามารถให้ข้อมูลเชิงลึกสำหรับแอปพลิเคชันต่างๆ มากมาย รวมถึงการตรวจสอบแบบเรียลไทม์ การบำรุงรักษาเชิงคาดการณ์ และแม้แต่การตัดสินใจอัตโนมัติ

คุณภาพของข้อมูลถือเป็นสิ่งสำคัญที่สุด เซ็นเซอร์ที่ปรับเทียบไม่ดีหรือสภาพแวดล้อมที่มีสัญญาณรบกวนอาจทำให้ข้อมูลไม่แม่นยำ ซึ่งอาจส่งผลให้วิเคราะห์และดำเนินการไม่ถูกต้อง ดังนั้น จากมุมมองของการออกแบบวงจร จึงมีความจำเป็นอย่างยิ่งที่จะต้องผสานรวมคุณลักษณะต่างๆ เช่น การกรองสัญญาณรบกวนและวงจรตรวจสอบข้อมูล เพื่อให้แน่ใจว่าข้อมูลมีความสมบูรณ์

ในแอปพลิเคชันที่สำคัญต่อภารกิจ เช่น ระบบติดตามการดูแลสุขภาพหรือระบบอัตโนมัติในอุตสาหกรรม การสื่อสารแบบเรียลไทม์ไม่เพียงแต่เป็นสิ่งฟุ่มเฟือยแต่ยังเป็นสิ่งจำเป็น ความล่าช้าในการส่งข้อมูลอาจส่งผลร้ายแรง เช่น ระบบล้มเหลวหรืออาจถึงขั้นเป็นอันตรายถึงชีวิตได้

เพื่อให้แน่ใจว่าการสื่อสารแบบเรียลไทม์นั้น การออกแบบวงจรจะต้องรวมเส้นทางข้อมูลความเร็วสูงและอาจมีสายการสื่อสารเฉพาะสำหรับเซ็นเซอร์ที่สำคัญ นอกจากนี้ การใช้ระบบปฏิบัติการแบบเรียลไทม์ (RTOS) สามารถช่วยจัดการเวลาและลำดับความสำคัญของแพ็กเก็ตข้อมูลได้ ทำให้มั่นใจได้ว่าอุปกรณ์จะส่งข้อมูลสำคัญได้ตรงเวลา

เซ็นเซอร์และ ผู้ปฏิบัติงานที่เชื่อมต่อกันนั้น เชื่อมโยงกันอย่างซับซ้อนในระบบนิเวศ IoT ประสิทธิภาพของความสัมพันธ์นี้ขึ้นอยู่กับคุณภาพของข้อมูลที่รวบรวม และความเร็วและความน่าเชื่อถือในการส่งข้อมูล เมื่อเราเปลี่ยนไปสู่หัวข้อการประมวลผลและวิเคราะห์ข้อมูล คุณต้องตระหนักว่าประโยชน์สูงสุดของข้อมูลเซ็นเซอร์นั้นอยู่ที่ประสิทธิภาพในการประมวลผลและตีความข้อมูล

การประมวลผลและวิเคราะห์ข้อมูล

ขั้นตอนต่อไปเกี่ยวข้องกับการประมวลผลและการวิเคราะห์ ซึ่งเป็นขั้นตอนที่ระบบฝังตัวและไมโครคอนโทรลเลอร์มีความสำคัญ ส่วนประกอบเหล่านี้ทำหน้าที่เป็นหน่วยประมวลผลกลางสำหรับเวิร์กโฟลว์การจัดการข้อมูลทั้งหมด โดยจัดการงานต่างๆ ตั้งแต่การกรองข้อมูลง่ายๆ การแปลงแอนะล็อกเป็นดิจิทัล ไปจนถึงการวิเคราะห์อัลกอริทึมที่ซับซ้อน

ความเร็วในการประมวลผลข้อมูลมีความสำคัญอย่างยิ่ง โดยเฉพาะในแอปพลิเคชันที่ต้องมีการตัดสินใจแบบเรียลไทม์ การประมวลผลที่ช้าหรือไม่มีประสิทธิภาพอาจทำให้เกิดความล่าช้า ซึ่งถือเป็นสิ่งที่ยอมรับไม่ได้ในแอปพลิเคชันที่สำคัญต่อภารกิจ ดังนั้น คุณต้องเลือกไมโครคอนโทรลเลอร์อย่างระมัดระวังและออกแบบระบบฝังตัวเพื่อให้ได้ความเร็วและประสิทธิภาพที่เหมาะสมที่สุด

การถือกำเนิดของการประมวลผลแบบเอจและอัลกอริทึมการเรียนรู้ของเครื่องจักรทำให้อุปกรณ์ IoT มีความสามารถในการวิเคราะห์ข้อมูลขั้นสูงได้มากขึ้น เทคนิคเหล่านี้ช่วยให้สามารถตัดสินใจที่ซับซ้อนมากขึ้น เช่น การบำรุงรักษาเชิงคาดการณ์ในแอปพลิเคชันอุตสาหกรรมหรือการตรวจจับโรคในระยะเริ่มต้นในระบบการดูแลสุขภาพ

จากมุมมองการออกแบบวงจร การรวมอัลกอริทึมขั้นสูงอาจต้องใช้ฮาร์ดแวร์เฉพาะทาง เช่น หน่วยประมวลผลกราฟิก (GPU) หรือหน่วยประมวลผลเทนเซอร์ (TPU) ส่วนประกอบเหล่านี้สามารถเร่งการประมวลผลข้อมูลได้ แต่ยังเพิ่มความซับซ้อนและความต้องการด้านพลังงานให้กับการออกแบบวงจรอีกด้วย

การประมวลผลและวิเคราะห์ข้อมูลเป็นขั้นตอนสุดท้ายในกระบวนการข้อมูลเซ็นเซอร์ ซึ่งจะเปลี่ยนข้อมูลดิบให้กลายเป็นข้อมูลเชิงลึกที่สามารถนำไปปฏิบัติได้ การเลือกใช้ระบบฝังตัวและการผสานรวมเทคนิคการวิเคราะห์ข้อมูลขั้นสูงสามารถส่งผลกระทบอย่างมากต่อประสิทธิภาพของอุปกรณ์ IoT

แนวโน้มในอนาคตในการรวมเซ็นเซอร์

ภูมิทัศน์ของการรวมเซ็นเซอร์ในอุปกรณ์ IoT กำลังพัฒนาอย่างต่อเนื่อง โดยขับเคลื่อนโดยความก้าวหน้าทางเทคโนโลยีและความเข้าใจที่เพิ่มขึ้นเกี่ยวกับการประยุกต์ใช้ระบบ IoT ที่มีศักยภาพ ในขณะที่เรามองไปยังอนาคต มีแนวโน้มหลายประการที่เกิดขึ้นซึ่งสัญญาว่าจะกำหนดนิยามใหม่ว่าเซ็นเซอร์จะถูกเลือก รวมเข้าด้วยกัน และใช้งานอย่างไร

• เครือข่ายเซ็นเซอร์ที่ขับเคลื่อนด้วย AI: ปัญญาประดิษฐ์ (AI) กำลังเข้ามามีบทบาทในเครือข่ายเซ็นเซอร์ ช่วยให้ตัดสินใจได้อย่างชาญฉลาดมากขึ้น เครือข่ายที่ขับเคลื่อนด้วย AI เหล่านี้สามารถวิเคราะห์ข้อมูลแบบเรียลไทม์และตัดสินใจโดยอัตโนมัติ ช่วยลดความจำเป็นในการแทรกแซงของมนุษย์
• เซ็นเซอร์ควอนตัม : เทคโนโลยีควอนตัมสัญญาว่าจะนำความแม่นยำและความไวต่อการตอบสนองในระดับใหม่มาสู่เซ็นเซอร์ เซ็นเซอร์ควอนตัมอาจปฏิวัติวงการต่างๆ เช่น การดูแลสุขภาพ ซึ่งมักต้องใช้การวัดที่แม่นยำเป็นพิเศษ
• เซ็นเซอร์แบบยืดหยุ่นและสวมใส่ได้: ด้วยความก้าวหน้าทางวิทยาศาสตร์ด้านวัสดุ เราจึงได้เห็นการพัฒนาเซ็นเซอร์แบบยืดหยุ่นและสวมใส่ได้ เซ็นเซอร์เหล่านี้สามารถผสานเข้ากับเสื้อผ้าหรือติดบนผิวหนังโดยตรง ซึ่งเปิดโอกาสใหม่ๆ ให้กับการตรวจสอบสุขภาพและการโต้ตอบระหว่างมนุษย์กับเครื่องจักร
• การออกแบบประหยัดพลังงาน: เนื่องจากโลกตระหนักถึงการใช้พลังงานมากขึ้น การออกแบบเซ็นเซอร์ประหยัดพลังงานจึงมีความสำคัญมากขึ้น การออกแบบเหล่านี้ไม่เพียงแต่ช่วยยืดอายุแบตเตอรี่เท่านั้น แต่ยังช่วยลดผลกระทบต่อสิ่งแวดล้อมโดยรวมของอุปกรณ์ IoT อีกด้วย

การพัฒนาอื่นๆ ในอนาคตอันใกล้นี้ — และบางส่วนอาจจะใกล้เข้ามาอีก — ได้แก่ การประมวลผลแบบเอจสำหรับการประมวลผลข้อมูลในพื้นที่ การลดความหน่วงและการใช้แบนด์วิดท์ และคุณสมบัติความปลอดภัยแบบรวมในตัวในเซ็นเซอร์ ซึ่งจะกลายมาเป็นสิ่งสำคัญอย่างยิ่งในการปกป้องความสมบูรณ์ของข้อมูล

อนาคตของการรวมเซ็นเซอร์เข้าด้วยกันไม่ได้เกี่ยวกับเซ็นเซอร์เพียงอย่างเดียวแต่ยังรวมถึงการออกแบบวงจรที่รองรับเซ็นเซอร์ด้วย วัสดุขั้นสูง เช่น กราฟีน เทคนิคการผลิตแบบใหม่ เช่น การพิมพ์ 3 มิติ และสถาปัตยกรรมวงจรที่สร้างสรรค์อาจปฏิวัติวิธีการรวมเซ็นเซอร์เข้ากับอุปกรณ์ IoT ความก้าวหน้าเหล่านี้จะช่วยให้มีอุปกรณ์ที่มีประสิทธิภาพ เชื่อถือได้ และอเนกประสงค์มากขึ้น ซึ่งสามารถรองรับเทคโนโลยีใหม่ ๆ ที่ระบุไว้ข้างต้นได้

เมื่อเราก้าวเข้าสู่อนาคต แนวโน้มในการผสานเซ็นเซอร์จะมุ่งไปที่อุปกรณ์ IoT ที่ชาญฉลาด มีประสิทธิภาพ และอเนกประสงค์มากขึ้น บทบาทของการออกแบบวงจรในการช่วยให้เกิดความก้าวหน้าเหล่านี้เป็นสิ่งที่ไม่สามารถพูดเกินจริงได้ และผู้เชี่ยวชาญในอุตสาหกรรมการออกแบบวงจรสามารถมีส่วนสนับสนุนในการพัฒนาอุปกรณ์ IoT รุ่นถัดไปที่ไม่เพียงแต่เป็นนวัตกรรม แต่ยังใช้งานได้จริงและยั่งยืนอีกด้วย

บทสรุป

โลกของ IoT มีความซับซ้อนและเปลี่ยนแปลงอยู่ตลอดเวลา แต่สิ่งหนึ่งที่ไม่เปลี่ยนแปลงคือความจำเป็นในการเลือกและบูรณาการเซ็นเซอร์อย่างมีประสิทธิภาพ เมื่อเราเข้าใจความท้าทายและโอกาสที่รออยู่ข้างหน้า เราก็จะสามารถปูทางไปสู่อุปกรณ์ IoT ที่สร้างสรรค์ มีประสิทธิภาพ และมีประสิทธิผลมากขึ้นได้

‍
